2022 PEUGEOT 5008 navigation

3
Sommaire






Régulation de vitesse - Recommandations
particulières 139
Régulateur de vitesse 140
Drive Assist Plus 141
Régulateur de vitesse adaptatif 142
Aide au maintien de la position dans la voie 146
Alerte de franchissement involontaire de ligne 150
Alerte active de franchissement involontaire
de ligne
150
Active Safety Brake avec Alerte Risque Collision
et Assistance au freinage d'urgence intelligent
154
Détection d'inattention 157
Surveillance d'angles morts 158
Système actif de surveillance d'angles morts 159
Aide au stationnement 160
Visiopark 1 - Visiopark 2 161
Park Assist 165
7Informations pratiquesCompatibilité des carburants 170
Approvisionnement en carburant 170
Détrompeur carburant (Diesel) 171
Système hybride rechargeable 172
Charge de la batterie de traction (Hybride
rechargeable)
178
Dispositif d'attelage 181
Attelage à rotule démontable sans outil 181
Barres de toit 184
Chaînes à neige 185
Écran grand froid 185
Mode économie d'énergie 186
Capot 187
Compartiment moteur 188
Vérification des niveaux 189
Contrôles 191
AdBlue® (BlueHDi) 193
Mise en roue libre du véhicule 195
Conseils d'entretien 195
8En cas de panneTriangle de présignalisation 198
Panne de carburant (Diesel) 198
Outillage de bord 199
Kit de dépannage provisoire de pneumatique 202
Roue de secours 204
Changement d'une lampe 209
Changement d'un fusible 2 11
Batterie 12

V 216
Batteries d'accessoires (Hybride
rechargeable)
219
Remorquage du véhicule 222
9Caractéristiques techniquesCaractéristiques des moteurs et charges
remorquables 226
Motorisations essence 227
Motorisations Diesel 229
Motorisations hybrides rechargeables 231
Dimensions 232
Éléments d'identification 233
10PEUGEOT Connect RadioPremiers pas 234
Commandes au volant 235
Menus 236
Applications 237
Radio 238
Radio DAB (Digital Audio Broadcasting) 239
Media 240
Téléphone 241
Réglages 244
Questions fréquentes 246
11PEUGEOT Connect NavPremiers pas 248
Commandes au volant 249
Menus 250
Commandes vocales 251
Navigation 255
Navigation connectée 257
Applications 260
Radio 262
Radio DAB (Digital Audio Broadcasting) 264
Media 264
Téléphone 266
Réglages 268
Questions fréquentes 270
 ■
Index alphabétique
bit.ly/helpPSA
Accès à des vidéos complémentaires

8
Eco-conduite
calendrier des opérations préconisées dans le
plan d'entretien du constructeur.
Avec un moteur Diesel BlueHDi, lorsque le
système SCR est défaillant, le véhicule devient
polluant. Se rendre rapidement dans le réseau
PEUGEOT ou dans un atelier qualifié pour
rendre le niveau d'émission d'oxydes d'azote
conforme à la réglementation.
Au moment du remplissage du réservoir de
carburant, ne pas insister au-delà de la troisième
coupure du pistolet pour éviter un débordement.
Avec un véhicule neuf, ce n'est qu'après les
3 000 premiers kilomètres qu'une meilleure
régularité de la consommation moyenne de
carburant est constatée.
Optimiser l'autonomie (véhicules hybrides
rechargeables)
Brancher le véhicule dès que possible.
Privilégier la zone ECO de l'indicateur de
puissance en roulant d'une manière souple et à
vitesse régulière.
Anticiper au mieux les ralentissements et
privilégier si possible les décélérations en
activant le mode de freinage régénératif
(indicateur de puissance dans la zone
CHARGE).
Véhicule branché, effectuer le
préconditionnement thermique avant de rouler.
Pour optimiser la consommation au cours d'un
trajet
:
►

Programmer une destination dans la
navigation GPS du véhicule. ►


Sélectionner le mode de conduite
Hybrid
.
►
S'assurer que le niveau de charge de la
batterie est proche du maximum.
►

Ne pas utiliser la fonction e-Save pendant le
trajet.
►

Utiliser le système de chauffage
/ air
conditionné à bon escient.

10
Instruments de bord
• Indicateur de niveau de charge et autonomie
(Hybride rechargeable).
•

Compteurs kilométriques.
–


à des emplacements variables
:
•

Indicateur de vitesse numérique.
•


Messages d'état ou d'alerte affichés
temporairement.
Informations optionnelles
En fonction du mode d'affichage choisi et
des équipements activés, des informations
complémentaires peuvent être affichées
:
–

Compte-tours (Essence ou Diesel).
–


Ordinateur de bord.
–


Fonctions d'aide à la conduite.
–


Limiteur de vitesse ou régulateur de vitesse.
–


Média en cours d'écoute.
–


Consignes de navigation
/ guidage.
–

Informations moteur du Pack Dynamique.
–


Flux d'énergie (Hybride rechargeable).
Personnalisation du
combiné
Selon version, l'apparence du combiné est
modifiable (couleur et/ou mode d'affichage).
Langue d'affichage et unités
Elles dépendent du paramétrage de
l'écran multifonction (menu de configuration).
En cas de déplacement à l'étranger, il est
impératif d'afficher la vitesse dans l'unité
officielle du pays de circulation (km/h, km ou
mph, miles).
Par mesure de sécurité, ces réglages
doivent être effectués impérativement à
l'arrêt.
Choix de la couleur d'affichage
Selon version, la couleur d'affichage du combiné
dépend du thème choisi dans ce système.
Le paramétrage se fait par le menu
Réglages de l'écran tactile.
Choix du mode d'affichage
À chaque mode correspondent des types
d'informations affichés au combiné.


► Tourner la molette située sur la gauche du
volant pour afficher et faire défiler les différents
modes sur la partie droite du combiné.
►

Appuyer sur la molette pour valider le mode.
Le nouveau mode d'affichage est appliqué
instantanément.
Modes d'affichage
– "CADRANS " : affichage standard des
indicateurs de vitesse analogique et numérique,
compteurs kilométriques et
:
•

jauge à carburant, indicateur de température
du liquide

de refroidissement et compte-tours
(Essence ou Diesel).
•

jauge à carburant, indicateur de niveau
de charge de la batterie et indicateur de
puissance (Hybride rechargeable).
–

"NAVIGATION" : affichage spécifique avec
les informations liées à la navigation en cours
(cartographie et consignes).
–
"CONDUITE" : affichage spécifique avec
les informations liées aux systèmes d'aide à la
conduite en cours.
–
"MINIMAL" : affichage réduit avec indicateur
de vitesse numérique, compteurs kilométriques
et, en cas d'alerte uniquement, jauge à carburant
et indicateur de température du liquide de
refroidissement.
–
"ÉNERGIE" : affichage spécifique avec
la représentation des flux d'énergie dans le
véhicule (Hybride rechargeable).
–
"PERSONNEL" : affichage minimal
et possibilité de sélection d'informations
optionnelles à afficher dans les zones
personnalisables gauche et droite.
Paramétrage d'un mode d'affichage
"PERSONNEL"
Avec PEUGEOT Connect Radio

11
Instruments de bord
1► Appuyer sur Réglages dans le
bandeau de l'écran tactile.
► Sélection ner "Configuration ".
► Sélectionner "Personnalisation
combiné".
Avec PEUGEOT Connect Nav
► Appuyer sur Réglages dans le
bandeau de l'écran tactile.
►

Sélectionner " OPTIONS".
► Sélection ner "Personnalisation
combiné".
►

Pour chacune des zones d'affichage
personnalisé, gauche et droite, sélectionner
un type d'information à l'aide des flèches de
défilement correspondantes dans l'écran tactile

:
•

"Aides à la conduite ".
•

"Infos moteur" (selon version).
•

"G-mètres " (selon version).
•

"Températures " (huile moteur).
•

"Media".
•

"Navigation".
•

"Ordinateur de bord ".
•

"Compte-tours".
•

"Flux d'énergie " (selon version).
•

"Indicateur de puissance" (selon version).
•

"Consommation d'énergie " (selon version).
►

V

alider pour enregistrer et quitter.
Le mode "PERSONNEL" s'affiche
immédiatement.
Témoins lumineux
Affichés sous forme de pictogrammes, les témoins lumineux informent de l'apparition
d'une anomalie (témoins d'alerte) ou de l'état de
marche d'un système (témoins de marche ou
de neutralisation). Certains témoins présentent
deux types d'allumage
(fixe ou clignotant) et/ou
plusieurs couleurs.
Avertissements associés
L'allumage d'un témoin peut être accompagné
d'un signal sonore et/ou de l'affichage d'un
message sur un afficheur.
La mise en relation des avertissements avec
l'état de fonctionnement du véhicule permet
de savoir si la situation est normale ou si une
anomalie est apparue
: consulter la description
de chaque témoin pour plus d'informations.
À la mise du contact
Certains témoins d'alerte, de couleur rouge ou
orange, s'allument pendant quelques secondes.
Dès le démarrage du moteur, ces témoins
doivent s'éteindre.
Pour plus d'informations sur un équipement
ou une fonction, se reporter à la rubrique
correspondante.
Témoin d'alerte persistant
L'allumage d'un témoin d'alerte (rouge ou
orange) peut indiquer l'apparition d'une anomalie
nécessitant un diagnostic complémentaire.
Si un témoin reste allumé
Dans la description des témoins, les renvois
référencés (1), (2) et (3) indiquent s'il faut
s'adresser à un professionnel, en complément
des actions immédiates préconisées.
(1)
: L'arrêt du véhicule est impératif.
Stationner dans les meilleures conditions de
sécurité et couper le contact.
(2)
: Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
(3)
: Se rendre dans le réseau PEUGEOT ou
dans un atelier qualifié.
Liste des témoins
Témoins de couleur rouge
STOP
Fixe, associé à un autre témoin d'alerte,
accompagné de l'affichage d'un message
et d'un signal sonore.
Un dysfonctionnement grave du moteur, du
système de freinage, de la direction assistée,
de la boîte de vitesses automatique ou une
anomalie électrique majeure est détectée.
Effectuer (1), puis
(2).
Température maxi du liquide de
refroidissement
Fixe.
La température du circuit de
refroidissement est trop élevée.

23
Instruments de bord
1Les trajets "1" et "2" sont indépendants et
d'utilisation identique.
Définitions
Autonomie
(km ou miles)Nombre de kilomètres pouvant encore
être parcourus avec le carburant restant
dans le réservoir (en fonction de la
consommation moyenne des derniers kilomètres
parcourus).
Cette valeur peut varier suite à un changement
de conduite ou de relief, modifiant fortement la
consommation instantanée.
Lorsque l'autonomie est inférieure à 30
km, des
tirets s'affichent.
Après un complément de carburant d'au moins
5

litres, l'autonomie est recalculée et s'affiche si
elle dépasse 100
km.
Si des tirets s'affichent durablement en roulant
à la place des chiffres, consulter le réseau
PEUGEOT ou un atelier qualifié.
Consommation instantanée
(l/100 km ou km/l ou mpg)Calculée d'après les dernières secondes
écoulées.
Cette fonction ne s'affiche qu'à partir de 30
km/h.
Consommation moyenne
(l/100 km ou km/l ou mpg)
Calculée depuis la dernière remise à zéro
des données du trajet.
Vitesse moyenne
(km/h ou mph)Calculée depuis la dernière remise à zéro
des données du trajet.
Distance parcourue
(km ou miles)Calculée depuis la dernière remise à zéro
des données du trajet.
Compteur de temps du Stop & Start
(minutes / secondes ou heures / minutes)
Si le véhicule est équipé de la fonction Stop &
Start, un compteur de temps cumule les durées
de mise en mode ST
OP au cours du trajet.
Le compteur de temps se remet à zéro à chaque
mise du contact.
Écran tactile
Ce système donne accès aux éléments
suivants :
–

Affichage permanent de l'heure et de la
température extérieure (un témoin bleu apparaît
en cas de risque de verglas).
–


Commandes du système de chauffage
/ air
conditionné.
–

Menus de paramétrage des fonctions et des
équipements du véhicule.
– Commandes des équipements audio et
du téléphone et affichage des informations
associées.
–

Affichage des fonctions d'aides visuelles à la
manoeuvre (aide graphique au stationnement,
Park Assist...).
–


Services Internet et affichage des informations
associées.
–


Commandes du système de navigation et
affichage des informations associées (selon
version).
Pour des raisons de sécurité, arrêter
le véhicule pour réaliser les
opérations nécessitant une attention
soutenue.
Certaines fonctions ne sont pas accessibles
en roulant.
Recommandations
Cet écran est de type capacitif.
– Ne pas utiliser d'objets pointus sur l'écran
tactile.
–

Ne pas toucher l'écran tactile avec les mains
mouillées.
–


Utiliser un chiffon propre et doux pour le
nettoyage de l'écran tactile.
Principes
► Utiliser les boutons disposés sous l'écran
tactile pour accéder aux menus, puis appuyer
sur les touches matérialisées sur l'écran tactile.

24
Instruments de bord
Certains menus peuvent s'afficher sur deux
pages : appuyer sur la touche " OPTIONS" pour
accéder à la seconde page.
Au bout de quelques instants sans action sur la seconde page, la première page
s'affiche automatiquement.
Pour désactiver
/ activer une fonction,
sélectionner
"OFF" ou "ON".
Paramétrage d'une fonction
Accès à des informations
complémentaires sur la fonction
Validation
Retour à la page précédente ou validation
Réglage du volume sonore / Coupure du
son.
Menus

Appuyer avec trois doigts sur l'écran tactile pour faire apparaître l'ensemble
des touches des menus.
Pour plus d'informations sur les menus,
se reporter aux rubriques décrivant les
systèmes audio et télématique.
Radio / Media
Climatisation
Réglages de la température, du débit
d'air...
Pour plus d'informations sur l' Air conditionné
semi-automatique monozone et l'Air
conditionné automatique bizone , se reporter
aux rubriques correspondantes.
Navigation (Selon équipement)
Conduite ou Véhicule (Selon
équipement)
Activation, désactivation et paramétrage de
certaines fonctions.
Les fonctions sont réparties sous 2 onglets
:
"Fonctions de conduite " et "Réglages
véhicule".
Téléphone
Applications
Accès à certains équipements
paramétrables.
Energy Accès aux fonctionnalités du système hybride
rechargeable (flux d'énergie, statistiques de
consommation, charge différée, fonction eSave).
Menu Energy
Flux
Cette page présente le fonctionnement du
système hybride rechargeable en temps réel.
1.
Mode de conduite actif
2. Moteur essence
3. Moteur(s) électrique(s)
4. Niveau de charge de la batterie de traction
Les flux d'énergie ont une couleur pour chaque
type de roulage
:
–

Bleu : énergie 100% électrique.
–


Orange : énergie issue du moteur essence.
–


V
ert : récupération d'énergie.
Statistiques
Cette page indique les statistiques de
consommation d'énergie électrique et de
carburant.

25
Instruments de bord
1

1. Consommation électrique moyenne sur
le trajet en cours (kWh/100 km) et valeurs
historiques
:
–

Histogramme bleu
: énergie consommée
directement issue de la batterie de traction.
–

Histogramme vert
: énergie régénérée lors
des phases de décélération et de freinage pour
recharger la batterie.
2. Consommation moyenne de carburant sur le
trajet en cours (l/100
km) et valeurs historiques
(histogramme orange).
►

Appuyer sur les touches

-
ou + pour modifier
l'échelle de temps affichée.
Un trajet en cours est un trajet de plus de
20 minutes sans coupure de contact.
Charge
Cette page permet de programmer une charge
différée.
Pour plus d'informations sur la Charge de la
batterie de traction (Hybride rechargeable),
se reporter à la rubrique correspondante.
eSave
La fonction eSave permet de réserver tout ou
partie de l'énergie électrique de la batterie de
traction pour un usage ultérieur au cours d'un
trajet (exemple : passage dans une zone urbaine
ou dans une zone réservée aux véhicules
électriques).
►

Sélectionner l'autonomie électrique à
réserver (

10 km, 20 km ou toute l'autonomie
MAX) puis activer la fonction en appuyant sur
ON.
L'activation de la fonction est confirmée
par l'allumage de ce témoin au combiné
et l'indication de la réserve d'énergie en km.
►

Pour utiliser la réserve d'énergie, choisir le
mode de conduite Electric

sur le sélecteur de
modes.
Si l'autonomie demandée dépasse
l'autonomie disponible (non
recommandé), le moteur thermique démarre
pour assurer la recharge de la batterie de
traction jusqu'au seuil demandé. Ceci
entraîne une surconsommation de carburant.
Bandeau supérieur
Certaines informations sont affichées en
permanence dans le bandeau supérieur de
l'écran tactile
:
–

Heure et température extérieure (un témoin
bleu apparaît en cas de risque de verglas). –


Rappel des informations de climatisation, et
accès direct au menu correspondant.
–

Rappel des informations des menus
RadioMedia
, Téléphone
et des consignes de
navigation (selon équipement).
–
Notifications.
–

Accès aux
Réglages de l'écran tactile et du
combiné numérique (date/heure, langues, unités,
...).
Fonctionnalités
disponibles à distance
(Hybride rechargeable)


Ces fonctionnalités sont
accessibles depuis un
smartphone via l’application
MyPeugeot
:
–

Gestion de

la charge de la batterie.
–

Gestion du préconditionnement thermique.
–


Consultation de l'état de charge et de
l'autonomie du véhicule.
Procédure d'installation
► Télécharger l'application MyPeugeot sur le
store correspondant au smartphone.
►

Créer un compte.
►


Renseigner le numéro de VIN du véhicule
(commence par "VF" sur la carte grise).

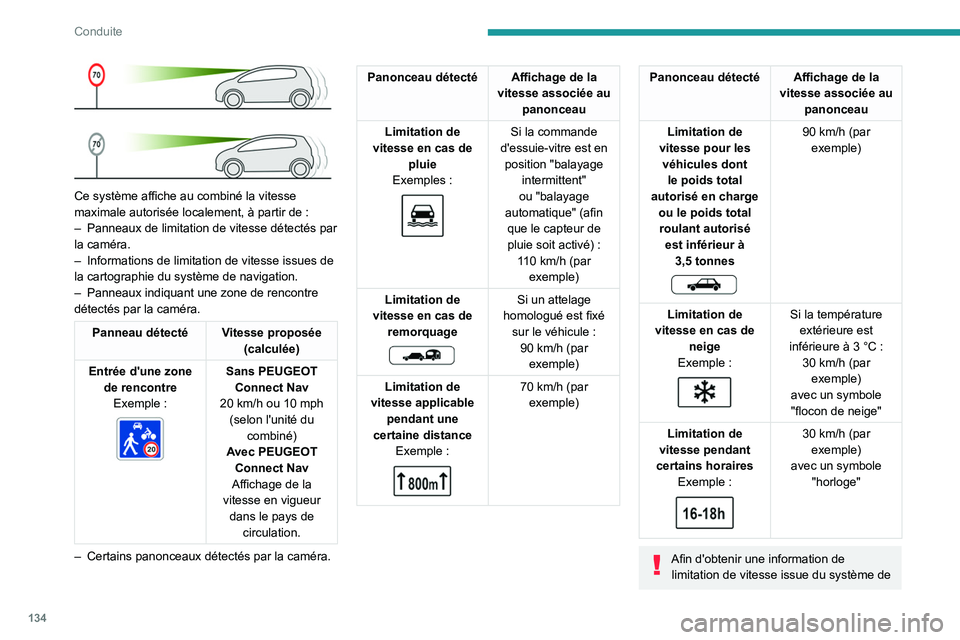

134
Conduite

Ce système affiche au combiné la vitesse
maximale autorisée localement, à partir de :
–

Panneaux de limitation de vitesse détectés
par
la caméra.
–

Informations de limitation de vitesse issues de
la cartographie du système de navigation.
–


Panneaux indiquant une zone de rencontre
détectés par la caméra.
Panneau détecté Vitesse proposée (calculée)
Entrée d'une zone de rencontreExemple
:


Sans PEUGEOT Connect Nav
20
km/h ou 10 mph
(selon l'unité du combiné)
Avec PEUGEOT Connect Nav
Affichage de la
vitesse en vigueur dans le pays de circulation.
–

Certains panonceaux détectés par la caméra.
Panonceau détecté Affichage de la
vitesse associée au panonceau
Limitation de
vitesse en cas de pluie
Exemples
:


Si la commande
d'essuie-vitre est en position "balayage intermittent"
ou "balayage
automatique" (afin que le capteur de pluie soit activé)
:
110
km/h (par
exemple)
Limitation de
vitesse en cas de remorquage


Si un attelage
homologué est fixé sur le véhicule
:
90
km/h (par
exemple)
Limitation de
vitesse applicable pendant une
certaine distance Exemple

:


70 km/h (par
exemple)
Panonceau détecté Affichage de la
vitesse associée au panonceau
Limitation de
vitesse pour les véhicules dont le poids total
autorisé en charge ou le poids total roulant autorisé est inférieur à 3,5
tonnes


90 km/h (par
exemple)
Limitation de
vitesse en cas de neige
Exemple

:


Si la température extérieure est
inférieure à 3
°C :
30
km/h (par
exemple)
avec un symbole "flocon de neige"
Limitation de
vitesse pendant
certains horaires Exemple

:


30 km/h (par
exemple)
avec un symbole "horloge"
Afin d'obtenir une information de limitation de vitesse issue du système de
