2022 PEUGEOT 301 Instrukcja obsługi (in Polish)

127
W pewnych warunkach atmosferycznych
(np. niska temperatura lub wilgotność)
na wewnętrznej powierzchni kloszy
reflektorów i świateł tylnych może pojawić
się lekkie zaparowanie, co jest normalnym
zjawiskiem. Zaparowanie to znika w
ciągu
kilku minut od zapalenia świateł.
Światła przednie
Światła halogenowe Światła halogenowe ze światłami
dziennymi i
reflektorami
przeciwmgłowymi
1 Kierunkowskazy (PY21W).
2 Światła drogowe (H1).
3 Światła mijania (H7LL).
4 Światła pozycyjne (W5W). 1
Kierunkowskazy (PY21W).
2 Światła drogowe (H1).
3 Światła mijania (H7LL).
4 Światła dzienne/światła pozycyjne
(LED).
5 Reflektor y przeciwmgłowe (H11).
Diody elektroluminescencyjne (LED)
W celu wymiany takiej lampy należy
udać się do ASO sieci PEUGEOT albo do
warsztatu specjalistycznego.
Kierunkowskazy
Szybsze miganie kontrolki lewego lub
prawego kierunkowskazu oznacza usterkę
żarówki kierunkowskazu po odpowiedniej
stronie.
F

O
brócić złącze o ćwierć obrotu w lewo.
F

P
ociągnąć złącze żarówki.
F

W
yjąć żarówkę i wymienić ją.
W celu zamontowania wykonać powyższe
czynności w
odwrotnej kolejności.
Żarówki w
kolorze bursztynowym,
takie jak w
kierunkowskazach, trzeba
wymieniać na żarówki o
tych samych
parametrach i
identycznym kolorze.
Przy montażu starannie zamknąć
pokrywę ochronną, aby zapewnić
szczelność lampy.
8
W razie awarii

128
Światła drogoweŚwiatła mijaniaŚwiatła pozycyjne
F Zdjąć pokrywę ochronną, pociągając za
występ.
F

Z
wolnić mocowanie modułu.
F

W
yjąć złącze żarówki.
F

W
yjąć żarówkę i ją wymienić.
W celu zmontowania należy umieścić zespół
w
obudowie i docisnąć go.
Pokrywa ochronna musi mieć występ
ustawiony u góry. F
Z djąć pokrywę ochronną, pociągając za
występ.
F

P
opchnąć cały moduł względem wspornika,
aby zwolnić jeden z
dwóch występów.
F

P
o zwolnieniu pier wszego występu należy
zwolnić drugi.
F

W
yjąć złącze żarówki.
F

W
yjąć żarówkę i ją wymienić.
W celu zmontowania należy umieścić zespół
w
obudowie i docisnąć, aby zablokować dwa
w y st ę py.
Pokrywa ochronna musi mieć występ
ustawiony u góry. F
Z djąć pokrywę ochronną, pociągając za
występ.
F

W
yjąć złącze żarówki.
F

W
yjąć żarówkę i ją wymienić.
Aby założyć żarówkę, należy postępować
w
odwrotnej kolejności.
Pokrywa ochronna musi mieć występ
ustawiony u góry.
W

129
Reflektory przeciwmgłowe
W celu zamontowania wykonać te czynności
w odwrotnej kolejności.
W przypadku trudności z
wymianą
żarówek należy skontaktować się z
ASO
sieci PEUGEOT albo z
warsztatem
specjalistycznym.
Kierunkowskazy boczne
Moduł jest dostępny w ASO sieci
P EUGEOT lub w warsztacie
specjalistycznym.
F

W

sunąć płaski wkrętak między światło
a

obudowę.
F

P

ociągnąć i

podważyć, aby odczepić
obudowę.
F

W

ykręcić dwie śruby mocujące moduł.
F

W

yjąć moduł z

obudowy. F

N

acisnąć zatrzask blokujący i

odłączyć
złącze.
F

O

brócić oprawę żarówki o

ćwierć obrotu
w

lewo.
F

W

yciągnąć oprawę żarówki.
F

W

yjąć żarówkę i

wymienić ją.
F

W
sunąć wkrętak na środku kierunkowskazu
między oprawę a podstawę obudowy.
F

P
odważyć wkrętakiem, aby wysunąć
kierunkowskaz i go wyjąć.
F

O
dłączyć wiązkę przewodów od
kierunkowskazu.
F

W
ymienić moduł.
Przy montażu wykonać czynności w odwrotnej
kolejności.
8
W

130
Światła tylne
1Światła stop/pozycyjne (P21/4W).
2 Światła pozycyjne (P21/4W).
3 Kierunkowskazy (PY21W).
4 Światło cofania (P21W).
albo
Światło przeciwmgłowe (PR21W).
Umiejscowienie światła cofania lub
przeciwmgłowego różni się w
zależności
od strony światła tylnego (lewa lub prawa).
Trzecie światło stop
(W5W)
Należy uzyskać dostęp do skrzynki na tylnej
półce za tylnymi siedzeniami:
F

O
dpiąć oprawkę żarówki, unosząc dwa
występy, po czym wyjąć ją.
F

W
ymienić uszkodzoną żarówkę.
F

P
ociągnąć pokrywę obudowy do siebie i do
góry, aby ją zdjąć.
F

O
dłączyć złącze lampy.
F

O

dkręcić nakrętkę.
F

O

d zewnątrz ostrożnie wyjąć lampę z
gniazda, pociągając ją w osi.
Żarówki wymienia się od wewnętrznej strony
bagażnika:
F

O

tworzyć bagażnik.
F

W

yjąć kratkę na właściwej bocznej
okładzinie.
F

O

dłączyć złącze lampy. F

W

ykręcić cztery śruby i

wyciągnąć oprawę
żarówek.
F

O

brócić uszkodzoną żarówkę o

1/4 obrotu
i

ją wymienić.
Przy montażu wykonać czynności w

odwrotnej
kolejności.
Lampę należy wsunąć w

prowadnice zgodnie
z

osią pojazdu.
Dokręcić, nie używając nadmiernej siły, tak aby
zapewnić szczelność bez uszkodzenia lampy.
W razie awarii

131
Przy montażu postępować w odwrotnej
k olejności.
Przed zamocowaniem pokrywy obudowy
sprawdzić, czy jest prawidłowo osadzona.

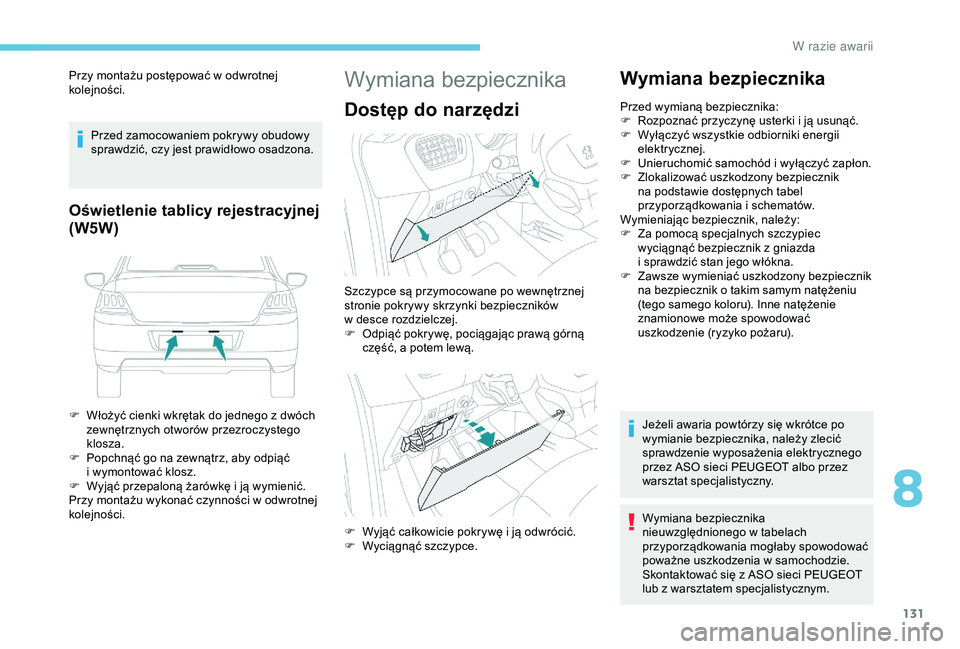

Oświetlenie tablicy rejestracyjnej
(W5W)
F Włożyć cienki wkrętak do jednego z dwóch
zewnętrznych otworów przezroczystego
klosza.
F

P
opchnąć go na zewnątrz, aby odpiąć
i
wymontować klosz.
F

W
yjąć przepaloną żarówkę i ją wymienić.
Przy montażu wykonać czynności w
odwrotnej
kolejności.
Wymiana bezpiecznika
Dostęp do narzędzi Wymiana bezpiecznikaPrzed wymianą bezpiecznika:
F
R ozpoznać przyczynę usterki i ją usunąć.
F

W
yłączyć wszystkie odbiorniki energii
elektrycznej.
F

U
nieruchomić samochód i wyłączyć zapłon.
F

Z
lokalizować uszkodzony bezpiecznik
na podstawie dostępnych tabel
przyporządkowania i
schematów.
Wymieniając bezpiecznik, należy:
F

Z
a pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z
gniazda
i
sprawdzić stan jego włókna.
F

Z
awsze wymieniać uszkodzony bezpiecznik
na bezpiecznik o
takim samym natężeniu
(tego samego koloru). Inne natężenie
znamionowe może spowodować
uszkodzenie (ryzyko pożaru).
Jeżeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, należy zlecić
sprawdzenie wyposażenia elektrycznego
przez ASO sieci PEUGEOT albo przez
warsztat specjalistyczny.
Wymiana bezpiecznika
nieuwzględnionego w
tabelach
przyporządkowania mogłaby spowodować
poważne uszkodzenia w
samochodzie.
Skontaktować się z
ASO sieci PEUGEOT
lub z
warsztatem specjalistycznym.
Szczypce są przymocowane po wewnętrznej
stronie pokrywy skrzynki bezpieczników
w

desce rozdzielczej.
F

O

dpiąć pokrywę, pociągając prawą górną
część, a

potem lewą.
F

W

yjąć całkowicie pokrywę i

ją odwrócić.
F

W

yciągnąć szczypce.
8
W

132
SprawnyPrzepalony
Szczypce
Instalacja osprzętu elektrycznego
Układ elektryczny w
pojeździe został
tak skonstruowany, aby działał
z

wyposażeniem seryjnym lub
opcjonalnym.
Przed instalacją innego wyposażenia lub
osprzętu elektrycznego w pojeździe należy
skontaktować się z
ASO sieci PEUGEOT
lub z
warsztatem specjalistycznym.
PEUGEOT nie ponosi odpowiedzialności
za koszty związane z naprawą pojazdu
lub usterkę spowodowaną instalacją
osprzętu spoza oferty PEUGEOT
i
zainstalowanego niezgodnie
z
zaleceniami. W szczególności dotyczy
to urządzeń, których łączny pobór prądu
przekracza 10
mil

iamperów.
Bezpieczniki w d esce
rozdzielczej
Skrzynka bezpieczników znajduje się w dolnej
c zęści deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
F Odpiąć pokrywę, pociągając prawą górną część, a potem lewą,
W

133
Nr
bezpiecznika Natężenie
Funkcje
F02 5 ARegulator wysokości reflektorów, gniazdo diagnostyczne, panel klimatyzacji.
F09 5 AAlarm, alarm (wyposażenie posprzedażne).
F11 5 AOgrzewanie dodatkowe.
F13 5 AWspomaganie parkowania, wspomaganie parkowania (wyposażenie posprzedażne).
F14 10 APanel klimatyzacji.
F16 15 AZapalniczka, gniazdko 12
V.
F17 15 ARadioodtwarzacz, radioodtwarzacz (wyposażenie posprzedażne).
F18 20 ARadioodtwarzacz/Bluetooth, radioodtwarzacz (wyposażenie posprzedażne).
F19 5 AEkran monochromatyczny C.
F23 5 ALampki sufitowe, lampki do czytania map.
F26 15 ASygnał dźwiękowy.
F27 15 APompa spryskiwacza szyb.
F28 5 AZabezpieczenie przeciwkradzieżowe.
8
W razie awarii

134

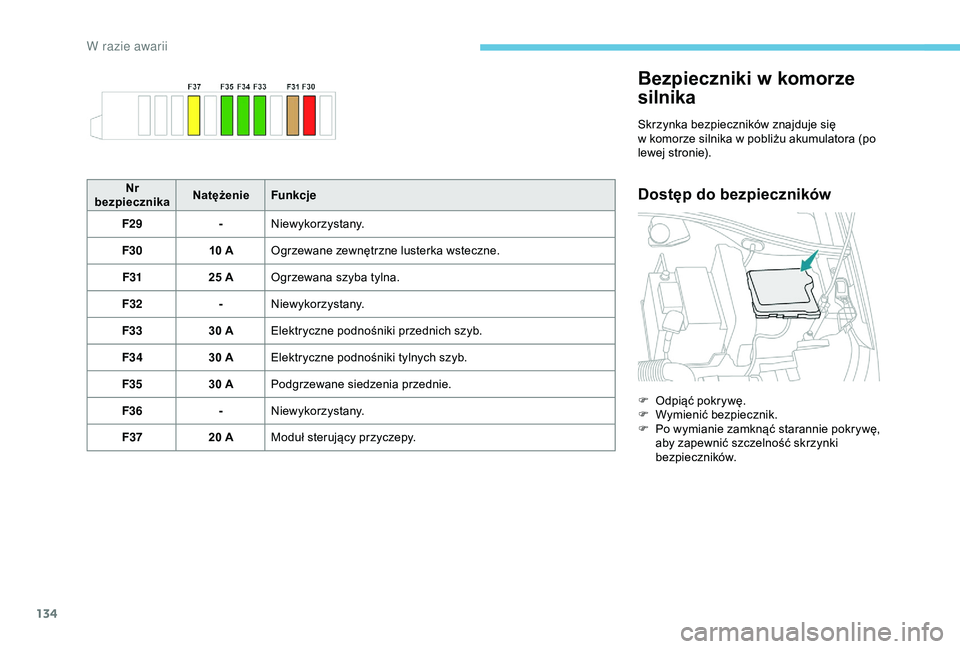

Bezpieczniki w komorze
silnika
Skrzynka bezpieczników znajduje się
w
komorze silnika w pobliżu akumulatora (po
lewej stronie).
Dostęp do bezpiecznikówNr
bezpiecznika Natężenie
Funkcje
F29 -Niewykorzystany.
F30 10 AOgrzewane zewnętrzne lusterka wsteczne.
F31 25 AOgrzewana szyba tylna.
F32 -Niewykorzystany.
F33 30 AElektryczne podnośniki przednich szyb.
F34 30 AElektryczne podnośniki tylnych szyb.
F35 30 APodgrzewane siedzenia przednie.
F36 -Niewykorzystany.
F37 20 AModuł sterujący przyczepy. F

O
dpiąć pokrywę.
F

W
ymienić bezpiecznik.
F

P
o wymianie zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynki
bezpieczników.
