2021 YAMAHA XSR 700 XTRIBUTE Manuale de Empleo (in Spanish)

Mantenimiento y ajustes periódicos6-36
6
3. Desenganche el portabombillas del
faro y luego extraiga la bombilla fundi-
da.
4. Coloque una nueva bombilla en su si- tio y sujétela en el portabombillas. 5. Monte la tapa de la bombilla del faro y
conecte el acoplador.
6. Monte el faro extraíble colocando los pernos.
7. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
SAU45226
Cambio de la bombilla de la luz
d e posición Si se funde la bombilla de la luz de posi-
ción, cámbiela del modo siguiente.
1. Desmonte el faro extraíble. (Véase la página 6-35).
2. Extraiga el casquillo de la luz de posi- ción (junto con la bombilla) tirando de
él.
3. Tire de la bombilla fundida para ex- traerla.

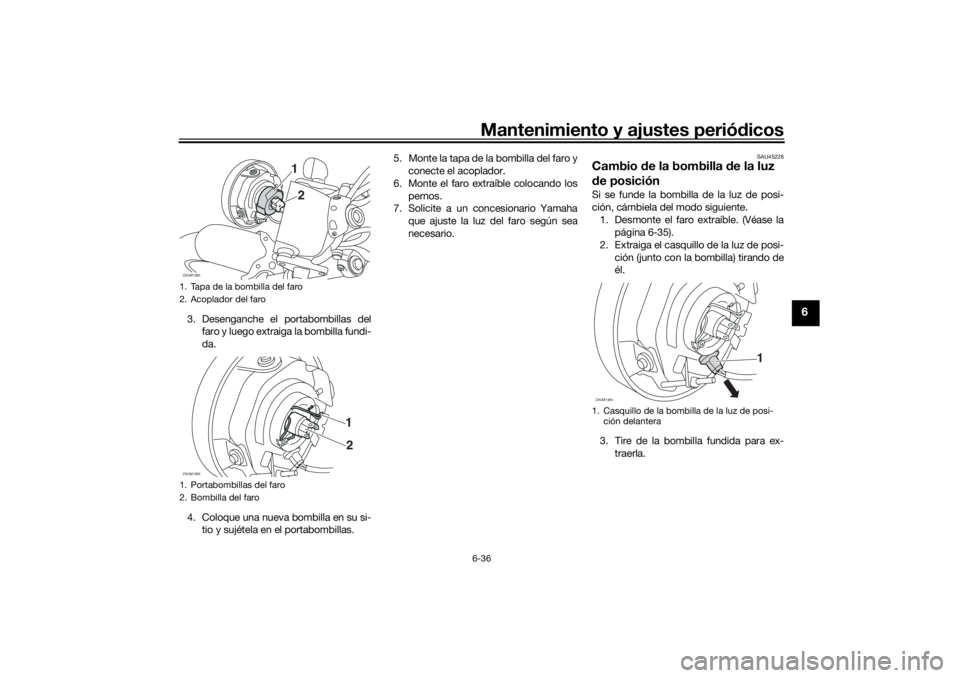

1. Tapa de la bombilla del faro
2. Acoplador del faro
1. Portabombillas del faro
2. Bombilla del faroZAUM1382
21
ZAUM1383
21
1. Casquillo de la bombilla de la luz de posi-ción delanteraZAUM1384
1
UBJXS0S0.book Page 36 Friday, December 25, 2020 1:12 PM

Mantenimiento y ajustes periódicos
6-37
6
4. Introduzca una nueva bombilla en el
casquillo.
5. Monte el casquillo (con la bombilla)
empujándolo dentro.
6. Monte del faro extraíble.
SAU24182
Luz de freno/piloto traseroEste modelo está provisto de una luz de
freno/piloto trasero de tipo LED (diodo lu-
minoso).
Si la luz de freno/piloto trasero no se en-
ciende, hágala revisar en un concesionario
Yamaha.
SAU24205
Cambio de la bombilla de un in-
termitente1. Desmonte la óptica de la luz de inter-
mitencia extrayendo el tornillo.
2. Extraiga la bombilla fundida empuján- dola hacia adentro y girándola en el
sentido contrario al de las agujas del
reloj.

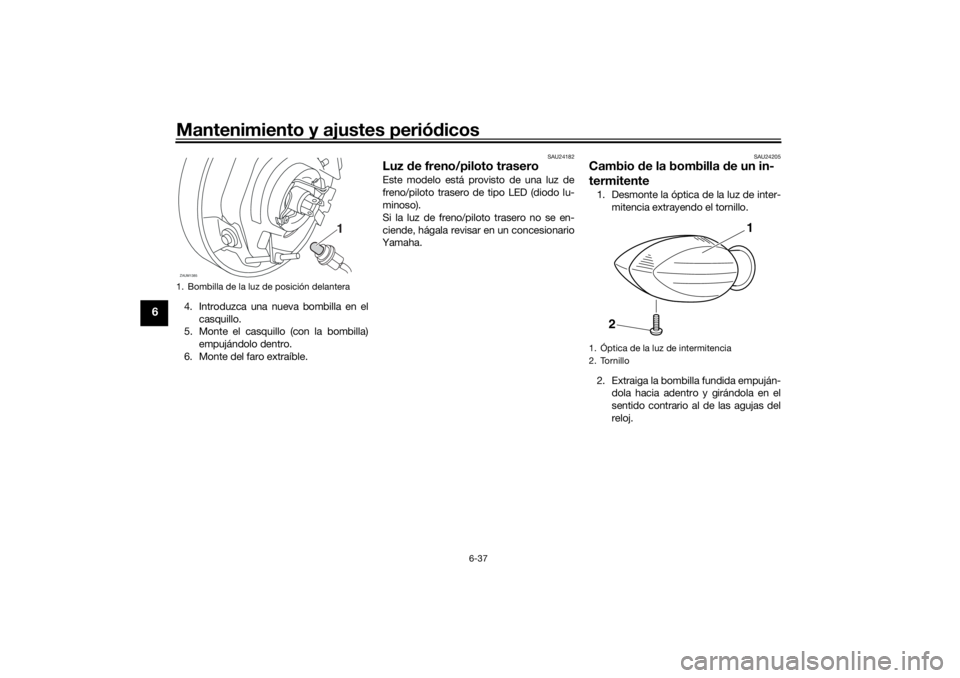

1. Bombilla de la luz de posición delanteraZAUM1385
1
1. Óptica de la luz de intermitencia
2. Tornillo
1
2
UBJXS0S0.book Page 37 Friday, December 25, 2020 1:12 PM

Mantenimiento y ajustes periódicos6-38
6
3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando el tornillo. ATENCIÓN: No apriete excesiva-
mente el tornillo, ya que se pue de
romper la óptica.
[SCA11192] SAU24331
Luz
de la matrículaSi la luz de la matrícula no se enciende,
haga revisar el circuito eléctrico o cambiar
la bombilla en un concesionario Yamaha.
SAU67131
Apoyo de la motocicletaPuesto que este modelo no dispone de ca-
ballete central, utilice un soporte de mante-
nimiento cuando desmonte la rueda
delantera o trasera o al realizar otras opera-
ciones de mantenimiento para las que sea
necesario mantener la motocicleta en posi-
ción vertical.
Compruebe que la motocicleta se encuen-
tre en una posición estable y horizontal an-
tes de iniciar cualquier operación de
mantenimiento.

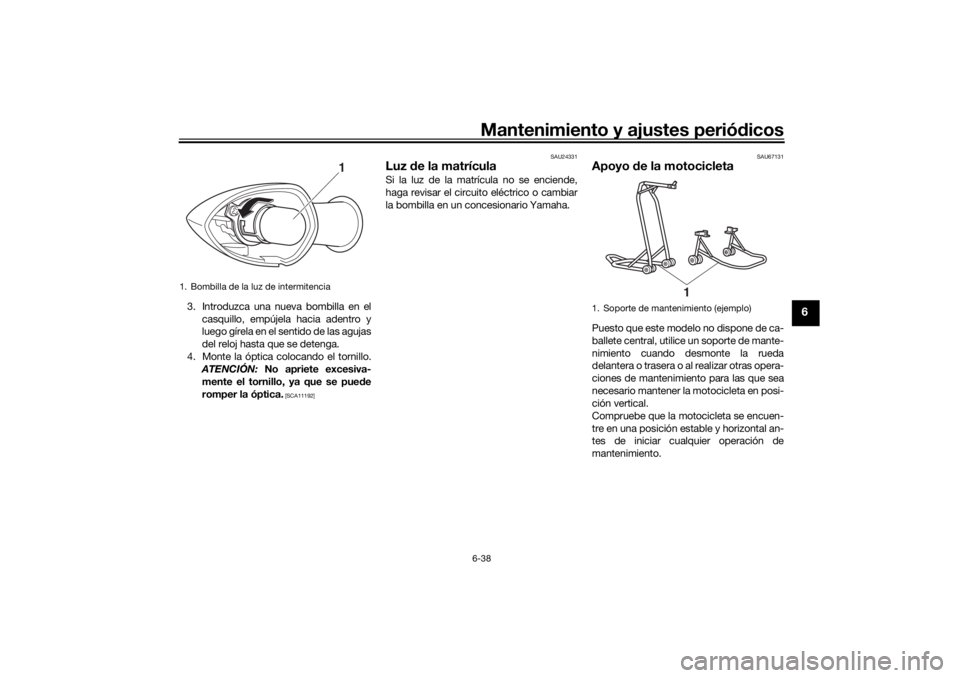

1. Bombilla de la luz de intermitencia
1
1. Soporte de mantenimiento (ejemplo)
1
UBJXS0S0.book Page 38 Friday, December 25, 2020 1:12 PM

Mantenimiento y ajustes periódicos
6-39
6
SAU25872
Id entificación de averíasAunque las motocicletas Yamaha son obje-
to de una minuciosa revisión antes de salir
de fábrica, pueden surgir problemas duran-
te su utilización. Cualquier problema en los
sistemas de combustible, compresión o
encendido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
Los siguientes cuadros de identificación de
averías constituyen un procedimiento rápi-
do y fácil para que usted mismo comprue-
be esos sistemas vitales. No obstante, si es
necesario realizar cu alquier reparación de
la motocicleta, llévela a un concesionario
Yamaha cuyos técnicos cualificados dis-
ponen de las herramientas, experiencia y
conocimientos necesarios para reparar co-
rrectamente la motocicleta.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer- se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.
ADVERTENCIA
SWA15142
Cuan do revise el sistema d e combusti-
ble no fume y verifique que no haya lla-
mas vivas ni chispas en el lugar, inclui
dos pilotos luminosos de calenta-
d ores de agua u hornos. La gasolina o
los vapores de gasolina pued en infla-
marse o explotar y provocar graves da-
ños personales o materiales.UBJXS0S0.book Page 39 Friday, December 25, 2020 1:12 PM

Mantenimiento y ajustes periódicos6-40
6
SAU86350
Cua dro de i dentificación de averías
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
El motor no arranca.
Compruebe la batería.
Intente arrancar el motor.4. Compresión
Hay compresión.
No hay compresión.
Haga revisar el vehículo en un concesionario Yamaha.El motor no arranca.
Haga revisar el vehículo en un concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija la distancia entre
electrodos o cambie la o las bujías. Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca.
Compruebe la compresión.
SecosHúmedos
Intente arrancar el motor.
El motor no arranca.
Compruebe el encendido.
Accione el arranque
eléctrico.2. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cárguela según sea necesario.
UBJXS0S0.book Page 40 Friday, December 25, 2020 1:12 PM

Mantenimiento y ajustes periódicos
6-41
6
SAU86420
El motor se recalienta
ADVERTENCIA
SWAT1041
 No quite el tapón del ra dia dor cuan do el motor y el ra dia dor estén calientes. Pue de salir un chorro a presión de líqui do y
vapor calientes y provocar graves lesiones. Espere hasta que se haya enfria do el motor.
 Coloque un trapo grueso, como una toalla, sobre el tapón del ra dia dor; luego gire lentamente el tapón en el senti do con-
trario al d e las agujas del reloj hasta el tope para que se libere to da la presión resi dual. Cuand o deje de oírse el silbi do,
presione el tapón hacia abajo mientras lo gira en el senti do contrario al de las agujas d el reloj y luego extráigalo.NOTASi no dispone de líquido refrigerante, puede utilizar agua del gr ifo en su lugar de forma provisional, siempre que la cambie por el líquido
refrigerante recomendado lo antes posible.Espere hasta que
se haya enfriado
el motor.
Compruebe el nivel de líquido
refrigerante en el depósito y en
el radiador.
El nivel de líquido
refrigerante es correcto.El nivel de líquido refrigerante
está bajo. Verifique si hay
fugas en el sistema de
refrigeración.
Haga revisar y reparar el
sistema de refrigeración en un
concesionario Yamaha.
Añada líquido refrigerante.
(ver NOTA).
Arranque el motor. Si el motor se vuelve a recalentar,
haga revisar y reparar el sistema de refrigeración en un
concesionario Yamaha.
Hay una fuga.
No hay fugas.
UBJXS0S0.book Page 41 Friday, December 25, 2020 1:12 PM

Cuidad os y almacenamiento de la motocicleta
7-1
7
SAU37834
Precaución relativa al color mateATENCIÓN
SCA15193
Algunos mo delos están provistos de
piezas acaba das en colores mate. Antes
d e limpiar el vehículo, pregunte en un
concesionario Yamaha qué pro ductos
se pue den utilizar. Si utiliza un cepillo,
prod uctos químicos o d etergentes fuer-
tes para limpiar estas piezas rayará o
d añará la superficie. Asimismo, evite
aplicar cera a las piezas con acabad o en
color mate.
SAU83443
Cui dad osUna limpieza frecuente y completa del ve-
hículo no solo mejorará el aspecto de este,
sino que, además, aumentará sus presta-
ciones globales y prolongará la vida útil de
muchos de sus componentes. Asimismo,
el lavado, la limpieza y el pulido represen-
tan una ocasión de revisar el estado del ve-
hículo con más frecuencia. Se debe lavar el
vehículo después de utilizarlo con lluvia o
cerca del mar, ya que la sal es corrosiva
para los metales.NOTA Las carreteras en lugares donde se
producen fuertes nevadas pueden ha-
berse rociado con sal para eliminar el
hielo. La sal puede mantenerse sobre
la calzada hasta bien entrada la pri-
mavera, por lo que es necesario lavar
los bajos y las piezas del bastidor des-
pués de utilizar el vehículo en esos lu-
gares.
 Los productos de cuidado y manteni-
miento originales Yamaha se venden
bajo la marca YAMALUBE en muchos
países del mundo.
 Solicite a su concesionario Yamaha
más consejos de limpieza.
ATENCIÓN
SCA26280
Una limpieza ina decuad a puede dañar la
estética y la mecánica. No utilizar:
 sistemas de lavad o a alta presión o
d e chorro de vapor. Una presión de
agua excesiva pued e provocar que
el agua se filtre y deteriore los coji-
netes de rued a, los frenos, las jun-
tas de la caja d e cambios y los
d ispositivos eléctricos. Evite la apli-
cación de detergentes a alta pre-
sión como ocurre en los sistemas
d e lava do de automóviles que fun-
cionan con mone das.
 prod uctos químicos fuertes tales
como limpia dores de llantas con
áci do, especialmente en rue das de
ra dios o d e magnesio.
 prod uctos químicos fuertes tales
como compuestos abrasivos o cera
en piezas con acaba do mate. Los
cepillos pue den rayar y dañar los
acaba dos mate; utilice únicamente
una esponja blan da o una toalla.
 toallas, esponjas o cepillos conta-
mina dos con prod uctos de l
impieza
abrasivos o prod uctos químicos
UBJXS0S0.book Page 1 Friday, December 25, 2020 1:12 PM

Cuidad os y almacenamiento de la motocicleta
7-2
7
fuertes como disolventes, gasolina,
d esoxi dantes, líqui do de frenos o
anticongelante, etc.
Antes de lavar el vehículo
1. Estacione el vehículo en un lugar no expuesto a la luz directa del sol y deje
que se enfríe. De este modo se evita-
rán las manchas de agua.
2. Verifique que todos los tapones, ta- pas, acopladores y conectores eléctri-
cos estén bien apretados.
3. Cubra el extremo del silenciador con una bolsa de plástico y una cincha de
goma resistente.
4. Con una toalla mojada, humedezca durante unos minutos las manchas di-
fíciles tales como las de insectos o he-
ces de pájaros.
5. Elimine suciedad de la carretera y
manchas de aceite con un desengra-
sador de buena calidad y un cepillo de
cerdas de plástico o una esponja.
ATENCIÓN: No utilice desengrasa-
d or en zonas que deben estar lubri-
ca das tales como obtura dores,
juntas y ejes de las rue das. Siga las
instrucciones del pro ducto.
[SCA26290]
Lava do
1. Elimine el desengrasador y rocíe el ve- hículo con una manguera de jardine-
ría. Utilice únicamente la presión de
agua suficiente para realizar el trabajo.
Evite rociar agua directamente en el
silenciador, el panel de instrumentos,
la toma de aire u otras zonas interiores
como los compartimentos portaobje-
tos debajo del asiento.
2. Lave el vehículo con un detergente de
buena calidad para automóviles mez-
clado con agua fría y una toalla o es-
ponja suave y limpia. Utilice un cepillo
de dientes viejo o un cepillo de cerdas
de plástico para las zonas de difícil
acceso. ATENCIÓN: Utilice agua fría
si el vehículo ha esta do expuesto a
sal. El agua caliente aumenta las
propie dad es corrosivas d e la sal.
[SCA26301]
3. Para vehículos equipados con para-
brisas: Limpie el parabrisas con una
toalla o esponja blanda humedecida
con agua y un detergente de pH neu-
tro. Si es necesario, utilice un abrillan-
tador o un limpiador de parabrisas de
buena calidad para motocicletas.
ATENCIÓN: No utilice nunca pro-
d uctos químicos fuertes para lim-
piar el parabrisas. Asimismo, algunos limpia
dores para plástico
pue den rayar el parabrisas; por tan-
to, debe probar to dos los prod uc-
tos de limpieza antes d e aplicarlos.
[SCA26310]
4. Enjuague a fondo con agua limpia.
Asegúrese de eliminar todo resto de
detergente, ya que puede dañar las
piezas de plástico.
Después del lava do
1. Seque el vehículo con una gamuza o
una toalla absorbente, preferiblemen-
te de microfibras.
2. Para modelos provistos de cadena de
transmisión: Seque y a continuación
lubrique la cadena de transmisión
para evitar que se oxide.
3. Utilice un abrillantador de cromo para dar brillo a las piezas de cromo, alumi-
nio y acero inoxidable. Mediante el
pulido suele ser posible eliminar la de-
coloración térmica de los sistemas de
escape de acero inoxidable.
4. Aplique un espray anticorrosión a to- das las piezas de metal, incluidas las
superficies cromadas o niqueladas.
¡ADVERTENCIA! No aplique silicona
o espray de aceite a los asientos,
los asid eros, los reposapiés de
goma o las ban das de ro dad ura de
UBJXS0S0.book Page 2 Friday, December 25, 2020 1:12 PM
