Entretien périodique et réglage
7-34
7
FAU78560
Remplacement de l’ampoule
d ’éclairage de la plaque d ’imma-
triculation1. Déposer le bloc d’éclairage de la
plaque d’immatriculation en retirant
les boulons et la plaque, puis déposer
la douille d’ampoule de l’éclairage de
la plaque d’immatriculation (avec
l’ampoule) en tirant dessus.
2. Extraire l’ampoule grillée en tirant sur celle-ci. 3. Monter une ampoule neuve dans la
douille.
4. Reposer la douille (avec l’ampoule) en
appuyant dessus, puis reposer le bloc
d’éclairage de la plaque d’immatricu-
lation en reposant la plaque et les
boulons.
FAU60701
Diagnostic de pannesBien que les véhicules Yamaha subissent
une inspection rigoureuse à la sortie
d’usine, une panne peut parfois survenir.
Toute défaillance des systèmes d’alimenta-
tion, de compression ou d’allumage, par
exemple, peut entraîner des problèmes de
démarrage et une perte de puissance.
Les schémas de diagnostic de pannes ci-
après permettent d’effectuer rapidement et
en toute facilité le contrôle de ces pièces
essentielles. Si une réparation quelconque
est requise, confier le véhicule à un conces-
sionnaire Yamaha, car ses techniciens qua-
lifiés disposent des connaissances, du sa-
voir-faire et des outils nécessaires à un
entretien adéquat.
Pour tout remplacement, utiliser exclusive-
ment des pièces Yamaha d’origine. En ef-
fet, les pièces d’autres marques peuvent
sembler identiques, mais elles sont sou-
vent de moindre qualité. Ces pièces s’use-
ront donc plus rapidement et leur utilisation
pourrait entraîner des réparations oné-
reuses.
AVERTISSEMENT
FWA15142
Lors de la vérification du circuit d ’ali-
mentation, ne pas fumer, et s’assurer d e
l’absence de flammes nues ou d ’étin-
1. Bloc d’éclairage de la plaque d’immatricula-
tion
2. Vis
3. Écrou
4. Douille d’ampoule d’éclairage de la plaque d’immatriculationZAUM1538
1
4
3 2
1. Ampoule d’éclairage de la plaque d’immatri-
culationZAUM1539
1
UBBAF0F0.book Page 34 Thursday, September 17, 2020 8:45 AM

Entretien périodique et réglage
7-35
7
celles à proximité, y compris de veil-
leuses de chauffe-eau ou d e chaudières.
L’essence et les vapeurs d’essence
peuvent s’enflammer ou exploser, et
provoquer des blessures et des dom-
mages matériels graves.
FAU76551
Dépannage du système d e clé intelli-
gente
Vérifier les situations suivantes lorsque le
système de clé intelligente ne fonctionne
pas.  La clé intelligente est-elle activée ?
(Voir page 3-5.)
 La pile de la clé intelligente est-elle
déchargée ? (Voir page 3-6.)
 La pile de la clé intelligente est-elle
installée correctement ? (Voir page
3-6.)
 La clé intelligente est-elle utilisée dans
un endroit exposé à des ondes radio
ou autres bruits électromagnétiques
puissants ? (Voir page 3-1.)
 La clé intelligente utilisée est-elle celle
enregistrée pour le véhicule ?
 La batterie du véhicule est-elle
déchargée ? Si c’est le cas, le sys-
tème de clé intelligente ne fonctionne pas. Faire recharger la batterie du vé-
hicule ou la remplacer. (Voir page
7-29.)
Si le système de clé intelligente ne fonc-
tionne toujours pas après avoir vérifié les
points susmentionnés, le faire contrôler par
un concessionnaire Yamaha.
N.B.Voir Mode d’urgence à la page 7-38 pour
savoir comment démarrer le moteur sans
utiliser la clé intelligente.
UBBAF0F0.book Page 35 Thursday, September 17, 2020 8:45 AM

Entretien périodique et réglage
7-36
7
FAU86350

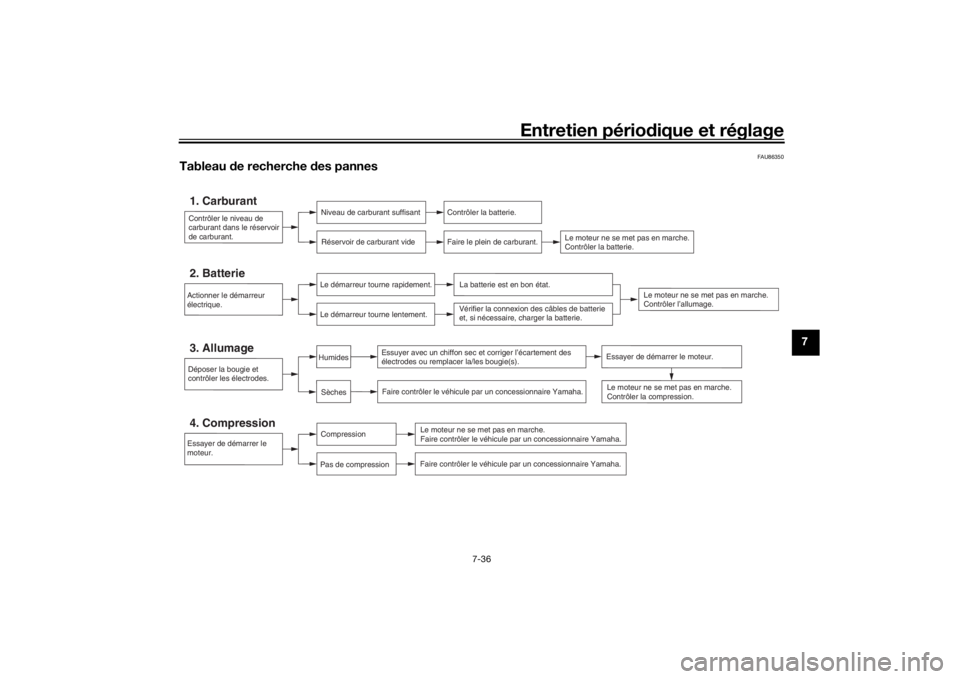

Tableau de recherche d es pannesContrôler le niveau de
carburant dans le réservoir
de carburant.1. Carburant
Niveau de carburant suffisant
Réservoir de carburant vide
Contrôler la batterie.
Faire le plein de carburant.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Essayer de démarrer le
moteur.4. Compression
Compression
Pas de compression
Faire contrôler le véhicule par un concessionnaire Yamaha.Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.3. Allumage
Essuyer avec un chiffon sec et corriger l’écartement des
électrodes ou remplacer la/les bougie(s). Faire contrôler le véhicule par un concessionnaire Yamaha.
Le moteur ne se met pas en marche.
Contrôler la compression.
SèchesHumides
Essayer de démarrer le moteur.
Le moteur ne se met pas en marche.
Contrôler l’allumage.
Actionner le démarreur
électrique.2. Batterie
Le démarreur tourne rapidement.
Le démarreur tourne lentement.
La batterie est en bon état.Vérifier la connexion des câbles de batterie
et, si nécessaire, charger la batterie.
UBBAF0F0.book Page 36 Thursday, September 17, 2020 8:45 AM

Entretien périodique et réglage
7-37
7
FAU86420
Surchauffe du moteur
AVERTISSEMENT
FWAT1041
 Ne pas enlever le bouchon du ra diateur quan d le moteur et le ra diateur sont chau ds. Du liqui de chau d et de la vapeur
risquent de jaillir sous forte pression et de provoquer des brûlures. Veiller à atten dre que le moteur ait refroid i.
 Disposer un chiffon épais ou une serviette sur le bouchon du ra diateur, puis le tourner lentement dans le sens inverse des
aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression rési duelle. Une fois que le sifflement s’est
arrêté, appuyer sur le bouchon tout en le tournant d ans le sens inverse des aiguilles d’une montre, puis l’enlever.N.B.Si du liquide de refroidissement n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès qu e possible
par le liquide de refroidissement recommandé.
Veiller à attendre
que le moteur ait
refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
v ase d’exp ansion et le r adiateur.
Le niveau de liquide de
refroidissement est correct.Le niveau du liquide de
refroidissement est bas .
Contrôler le circuit de
refroidissement et s
’assurer
de l
’absence de toute fuite.
F aire contrôler par un
concessionnaire Y amaha et
réparer le circuit de refroidissement.Ajouter du liquide de
refroidissement. (Voir le N.B.)
Dém arrer le mote ur. Si le mo t e ur su rch auffe de no uve au ,
le f aire contrôler p ar un conce ssionna ire Yam aha et
rép arer le circ uit de refroidi ssement. Présence
d’une fuite.
Absence
de fuite.
UBBAF0F0.book Page 37 Thursday, September 17, 2020 8:45 AM

Entretien périodique et réglage
7-38
7
FAU76561
Mo de d’urgence Si la clé intelligente est perdue ou endom-
magée, ou si sa pile est déchargée, le mo-
teur du véhicule peut quand même être dé-
marré. Le numéro d’identification du
système de clé intelligente sera requis.
Démarrage du véhicule en mo de d’ur-
gence 1. Arrêter le véhicule dans un endroit sûr et positionner le contacteur à clé sur
“OFF”.
2. Appuyer sur le bouton du contacteur à clé pendant 5 secondes jusqu’à ce
que le témoin du système de clé intel-
ligente clignote une fois, puis le relâ-
cher. Recommencer deux fois. Le té-
moin du système de clé intelligente
s’allume pendant trois secondes pour
indiquer le passage en mode d’ur-
gence. 3. Une fois le témoin du système de clé
intelligente désactivé, saisir le numéro
d’identification comme suit.
4. Pour saisir le numéro d’identification, il convient de compter le nombre de
clignotements du témoin du système
de clé intelligente. Par exemple, si le numéro d’identifica-
tion est 123456 :
Appuyer sur le bouton et le maintenir
enfoncé.
↓
Le témoin du système de clé intelli-
gente commence à clignoter.
↓
Après que le témoin du système de
clé intelligente a clignoté une fois, re-
lâcher le bouton.
↓
Le premier chiffre du numéro d’identi-
fication a été défini ; il s’agit de “1”.
↓
Appuyer de nouveau sur le bouton et
le maintenir enfoncé.
↓
1. Témoin du système de clé intelligente “ ”
1. Carte du numéro d’identification
2. Numéro d’identificationZAUM1530
1
868588
1
2
UBBAF0F0.book Page 38 Thursday, September 17, 2020 8:45 AM

Entretien périodique et réglage
7-39
7
Après que le témo in du système de
clé intelligente a clignoté deux fois, re-
lâcher le bouton.
↓
Le deuxième chiffre a été défini ; il
s’agit de “2”.
↓
Répéter cette procédure jusqu’à ce
que tous les chiffres du numéro
d’identification aient été définis. Le té-
moin du système de clé intelligente
clignote 10 secondes si le numéro
d’identification correct a été saisi.
N.B.Dans l’une des situations suivantes, le
mode d’urgence prend fin et le témoin du
système de clé intelligente clignote rapide-
ment pendant 3 secondes. Dans ce cas, re-
commencer à partir de l’étape 2.  Lorsqu’aucun bouton n’est enfoncé
pendant 10 secondes lors de la pro-
cédure de saisie du numéro d’identifi-
cation.
 Lorsque le témoin du système de clé
intelligente est autorisé à clignoter
9fois ou plus.
 Lorsque le numéro d’identification
n’est pas saisi correctement.
5. Lorsque le témoin du système de clé
intelligente est activé, appuyer une
fois de plus sur le bouton pour accé-
der au mode d’urgence. Le témoin de
la clé intelligente s’éteint puis se ral-
lume pendant environ 4 secondes.
6. Pendant que le témoin du système de clé intelligente est allumé, positionner
le contacteur à clé sur “ON”. Le ro-
dage est terminé et l’on peut rouler
normalement.
UBBAF0F0.book Page 39 Thursday, September 17, 2020 8:45 AM

Entretien et entreposage du scooter8-1
8
FAU37834
Remarque concernant les pièces
d e couleur mateATTENTION
FCA15193
Certains mo dèles sont équipés d e
pièces à finition mate. Deman der conseil
à un concessionnaire Yamaha au sujet
d es pro duits d’entretien à utiliser avant
d e procé der au nettoyage du véhicule.
L’emploi de brosses, de pro duits
chimiques mor dants ou de détachants
griffera ou en dommagera la surface de
ces pièces. Il convient également de ne
pas en duire les pièces à finition mate de
cire.
FAU83443
EntretienUn nettoyage fréquent et minutieux du vé-
hicule améliorera non seulement son appa-
rence, mais également ses performances
générales ainsi que la durée de vie utile de
nombreux composants. Le lavage, le net-
toyage et le polissage du véhicule vous
donneront également l’occasion d’inspec-
ter plus fréquemment son état. Veiller à la-
ver le véhicule après avoir roulé sous la
pluie ou près de la mer, car le sel est corro-
sif pour les métaux.N.B. Il est possible que du sel soit épandu
sur les routes des régions à fortes
chutes de neige pour faire fondre la
neige ou le verglas. Ce sel peut rester
sur les routes jusqu’au printemps ;
veiller donc à laver le dessous et les
parties du châssis après avoir roulé
dans ces régions.
 Les produits d’entretien Yamaha
d’origine sont vendus sous la marque
YAMALUBE sur de nombreux mar- chés dans le monde.
 Consulter votre concessionnaire
Yamaha pour des conseils de net- toyage supplémentaires.
ATTENTION
FCA26280
Un nettoyage incorrect peut provoquer
d es dommages à la fois esthétiques et
mécaniques. Ne pas utiliser :  de nettoyeurs à haute pression ou à
jet de vapeur. Un nettoyage à une
pression excessive peut entraîner
d es infiltrations d ’eau et la détério-
ration des roulements de roue, d es
freins, des joints de transmission et
d es composants électriques. Éviter
d ’appliquer des détergents à haute
pression tels que ceux qui sont dis-
ponibles dans les stations d e la-
vage automatiques.
 des pro duits chimiques abrasifs
d ont les nettoyants pour jantes à
haute teneur en aci de, surtout sur
les jantes en magnésium ou les
roues à rayons.
 des pro duits chimiques décapants,
d es nettoyants abrasifs à base d e
mélange, ou encore de la cire sur
d es pièces aux finitions mates. Les
brosses peuvent rayer ou en dom-
mager les finitions mates ; utiliser
une éponge douce ou un chiffon
uniquement.
UBBAF0F0.book Page 1 Thursday, September 17, 2020 8:45 AM

Entretien et entreposage du scooter
8-2
8
 des chiffons, éponges ou brosses
ayant été en contact avec des pro-
d uits nettoyants abrasifs ou des
prod uits chimiques agressifs
comme les dissolvants, l’essence,
les pro duits antirouille, le liquid e de
frein ou l’antigel, etc.Avant le lavage 1. Garer le véhicule à l’abri de la lumière directe du soleil, puis le laisser refroi-
dir. Cela aidera à éviter les taches
d’eau.
2. S’assurer que tous les bouchons,
couvercles, coupleurs électriques et
connecteurs sont bien installés.
3. Couvrir l’extrémité du pot d’échappe-
ment à l’aide d’un sac en plastique et
d’un ruban élastique solide.
4. Pré-tremper les taches tenaces
comme les insectes ou les excré-
ments d’oiseaux avec une serviette
humide pendant quelques minutes.
5. Retirez les débris de route et les taches d’huile à l’aide d’un produit dé-
graissant de qualité et d’une brosse à
poils en plastique ou d’une éponge.
ATTENTION : Ne pas utiliser d e dé-
graissant sur les zones qui d oivent
être lubrifiées, comme les joints d
’étanchéité, les joints et les axes
d e roue. Suivre les instructions d es
pro duits.
[FCA26290]
Lavage
1. Rincer toute trace de dégraissant et
vaporiser de l’eau sur le véhicule avec
un tuyau d’arrosage. Pour ce faire, ne
pas exercer de pression excessive.
Éviter de pulvériser de l’eau directe-
ment dans le pot d’échappement, le
tableau de bord, l’entrée d’air ou
d’autres zones intérieures telles que
les compartiments de rangement
sous la selle.
2. Laver le véhicule à l’aide d’un dé- tergent de type automobile de qualité
mélangé à de l’eau froide et d’une ser-
viette ou d’une éponge douce et
propre. Utiliser une vieille brosse à
dents ou une brosse à poils en plas-
tique pour les endroits difficiles d’ac-
cès. ATTENTION : Utiliser de l’eau
froi de si le véhicule a été exposé au
sel. L’eau chau de augmente les
propriétés corrosives du sel.
[FCA26301]
3. Pour les véhicules équipés d’un pare-
brise : Nettoyer le pare-brise avec une
serviette ou une éponge douce imbi-
bée d’eau et d’un détergent à pH
neutre. Le cas échéant, utiliser un po- lisseur ou un nettoyant pare-brise
pour motos de haute qualité.
ATTENTION :
Ne jamais utiliser d e
pro duits chimiques agressifs pour
nettoyer le pare-brise. De plus, cer-
tains pro duits de nettoyage pour le
plastique peuvent rayer le pare-
brise. Il convient d onc de tester
tous les pro duits de nettoyage
avant de les utiliser systématique-
ment.
[FCA26310]
4. Rincer abondamment à l’eau claire.
Veiller à éliminer tous les résidus de
détergent, car ils peuvent être nocifs
pour les pièces en plastique.
Après le lavage 1. Sécher le véhicule avec une peau de
chamois ou une serviette absorbante,
de préférence un tissu éponge micro-
fibre.
2. Pour les modèles équipés d’une chaîne de transmission : Séchez la
chaîne de transmission puis lubrifiez-
la pour prévenir l’apparition de rouille.
3. Frotter les pièces en chrome, en alu- minium ou en acier inoxydable à l’aide
d’un produit d’entretien pour chrome.
Cela permettra souvent d’éliminer des
UBBAF0F0.book Page 2 Thursday, September 17, 2020 8:45 AM
