Periodiek on derhoud en afstelling
7-28
7
LET OP
DCA10591
Als scha de wor dt gevon den of d e voor-
vork niet soepel b eweegt, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
DAU45512
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het

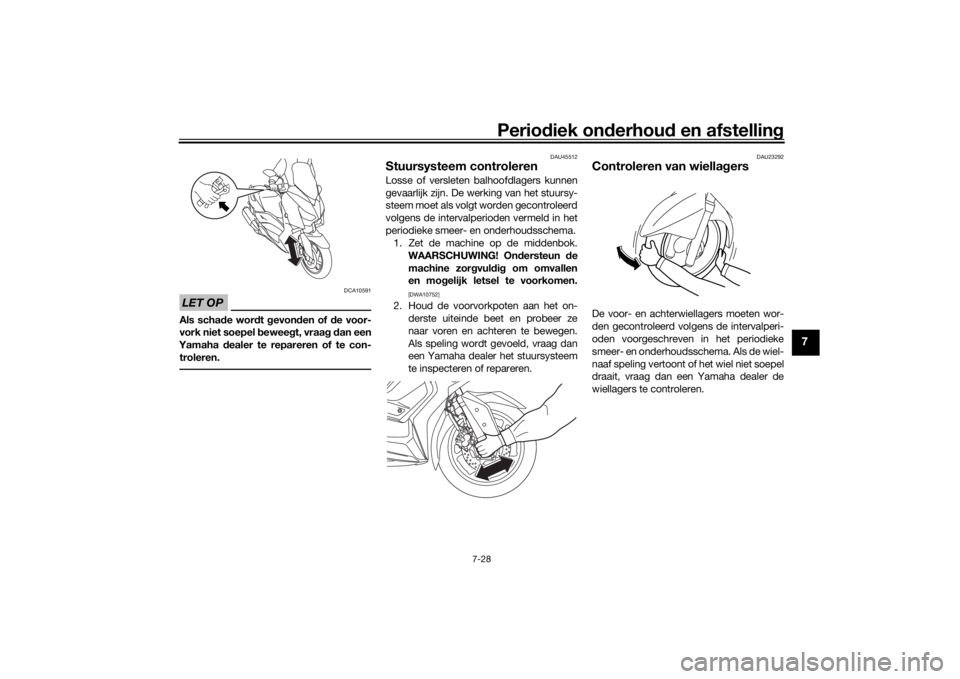

periodieke smeer- en onderhoudsschema. 1. Zet de machine op de middenbok.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23292
Controleren van wiella gersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhouds schema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
UBBAD0D0.book Page 28 Wednesday, September 16, 2020 9:08 AM

Periodiek on derhou d en afstelling
7-29
7
DAU60691
AccuDe accu bevindt zich achter paneel A. (Zie
pagina 7-8.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
 Elektrolyt is g iftig en gevaarlijk om-
d at het zwavelzuur b evat, een stof
d ie ernsti ge bran dwon den veroor-
zaakt. Vermij d contact met de hui d,
o gen of kle din g en b escherm uw o
gen altij d b ij werkzaamhe den na-
b ij accu’s. Voer als vol gt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloe dig
met water.
INWENDIG: Drink grote hoeveel-
he den water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel g ed urend e 15 mi-
nuten met water en roep direct
me dische hulp in.
 Accu’s pro duceren het explosieve
waterstof gas. Hou d daarom von-
ken, open vuur, si garetten e. d. uit
d e buur
t van d e accu en zor g voor
vol doen de ventilatie bij accula den
in een af gesloten ruimte.
 HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
Om de accu op te la den
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
LET OP
DCA16522
Voor het opla den van een VRLA (Valve
Re gulate d Lea d Acid )-accu is een speci-
ale accula der (met constante spannin g)
vereist. Bij geb ruik van een conventione-
le accula der raakt de accu b eschadigd .Om de accu op te ber gen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Zet alvorens de accu te verwij-
d eren het contactslot uit en haal
eerst de ne gatieve ka bel en d aarna
d e positieve ka bel los.
[DCA16304]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te installeren. LET OP: Zet alvorens d e
accu te plaatsen het contactslot uit
en sluit eerst de positieve ka bel en
d aarna de ne gatieve ka bel aan.
[DCA16842]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.
1. Negatieve accukabel (zwart)
2. Positieve accukabel (rood)
3. AccuZAUM1527
13
2
UBBAD0D0.book Page 29 Wednesday, September 16, 2020 9:08 AM

Periodiek on derhoud en afstelling
7-30
7
LET OP
DCA16531
Houd d e accu steed s opgela den. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
DAU78242

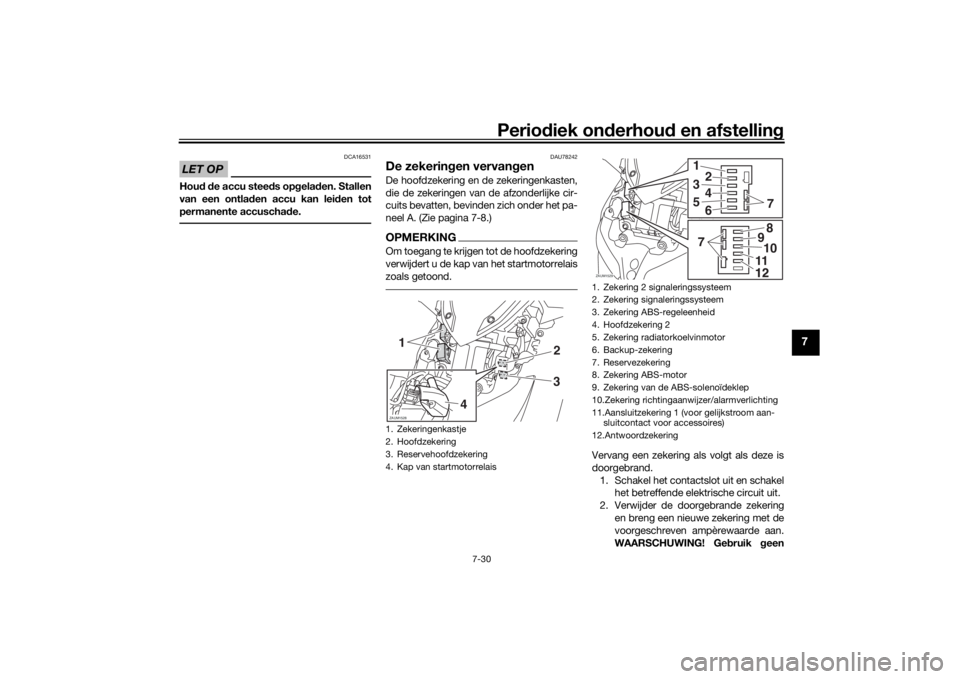

De zekerin gen vervan genDe hoofdzekering en de zekeringenkasten,
die de zekeringen van de afzonderlijke cir-
cuits bevatten, bevinden zich onder het pa-
neel A. (Zie pagina 7-8.)OPMERKINGOm toegang te krijgen tot de hoofdzekering
verwijdert u de kap van het startmotorrelais
zoals getoond.
Vervang een zekering als volgt als deze is
doorgebrand.
1. Schakel het contactslot uit en schakel het betreffende elektrische circuit uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Ge bruik geen
1. Zekeringenkastje
2. Hoofdzekering
3. Reservehoofdzekering
4. Kap van startmotorrelaisZAUM15281
23
4
1. Zekering 2 signaleringssysteem
2. Zekering signaleringssysteem
3. Zekering ABS-regeleenheid
4. Hoofdzekering 2
5. Zekering radiatorkoelvinmotor
6. Backup-zekering
7. Reservezekering
8. Zekering ABS-motor
9. Zekering van de ABS-solenoïdeklep
10.Zekering richtingaanwijzer/alarmverlichting
11.Aansluitzekering 1 (voor gelijkstroom aan-
sluitcontact voor accessoires)
12.AntwoordzekeringZAUM1529
1
2
3
4
5
6 7
891011
7
UBBAD0D0.book Page 30 Wednesday, September 16, 2020 9:08 AM

Periodiek on derhou d en afstelling
7-31
7
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.[DWA15132]
3. Schakel het contactslot in en schakel
het betreffende elektrische circuit in
om te zien of de apparatuur werkt.
4. Als de zekering direct opnieuw door- brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU64070
KoplampenDit model is voorzien van koplampen van
het LED-type.
Als de koplamp niet gaat branden, vraag
dan een Yamaha dealer het elektrisch cir-
cuit van de koplamp te testen.LET OP
DCA16581
Plak geen kleurfolie of stickers op de
koplamplens.
Voor geschreven zekerin gen:
Hoofdzekering: 20.0 A
Hoofdzekering 2:
7.5 A
Aansluitzekering 1: 2.0 A
Zekering signaleringssysteem: 10.0 A
Zekering 2 signaleringssysteem:
7.5 A
Zekering radiatorkoelvin: 7.5 A
Backup-zekering: 7.5 A
Zekering richtingaanwijzer/alarm-
verlichting: 7.5 A
Zekering ABS-regeleenheid:
7.5 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïde-
klep: 15.0 A
Antwoordzekering: 2.0 A
UBBAD0D0.book Page 31 Wednesday, September 16, 2020 9:08 AM

Periodiek on derhoud en afstelling
7-32
7
DAU54502
ParkeerlichtenDit model heeft parkeerlichten van het LED-
type.
Als een parkeerlicht niet werkt, laat dan een
controle uitvoeren door een Yamaha-dea-
ler.
DAU70540
Remlicht/achterlichtDit model is uitgerust met een rem-
licht/achterlicht van het LED-type.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha-dealer om het
na te kijken.
DAU39881
Voorste richtin gaanwijzerAls een voorste richtingaanwijzer niet gaat
branden, vraag dan een Yamaha dealer het
betreffende elektrisch circuit te testen of
vervang de gloeilamp.
UBBAD0D0.book Page 32 Wednesday, September 16, 2020 9:08 AM

Periodiek on derhou d en afstelling
7-33
7
DAUT1331
Gloeilamp achterste richtin gaan-
wijzerAls het lampje van een achterste richting-
aanwijzer niet gaat branden, laat het elek-
trisch circuit dan door een Yamaha dealer
controleren of vervang de gloeilamp.
DAU78560
Gloeilamp in kentekenverlichtin g

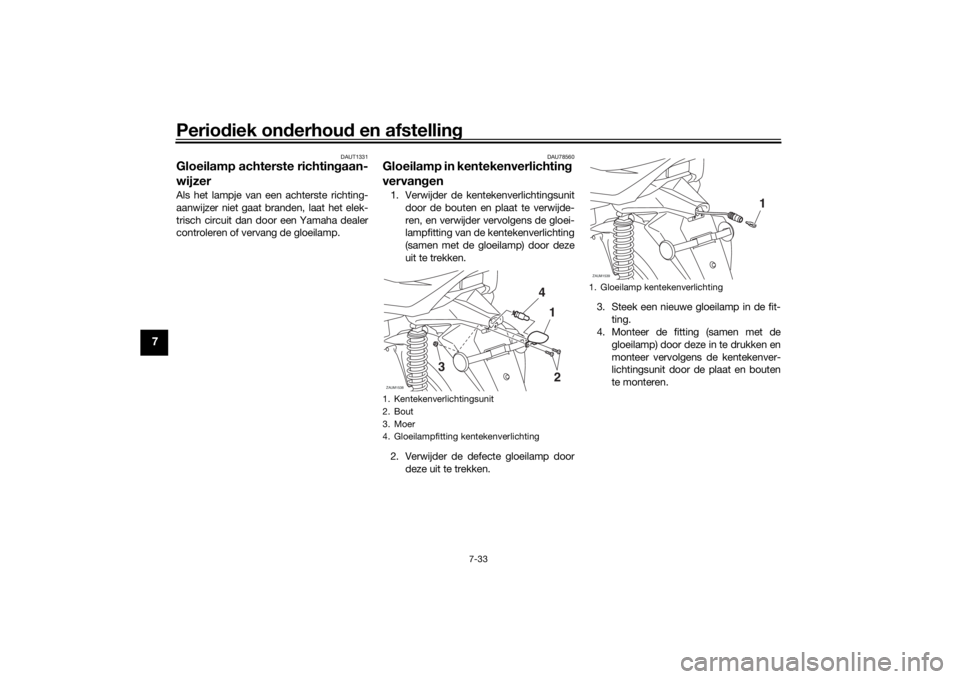

vervan gen1. Verwijder de kentekenverlichtingsunit
door de bouten en plaat te verwijde-
ren, en verwijder vervolgens de gloei-
lampfitting van de kentekenverlichting
(samen met de gloeilamp) door deze
uit te trekken.
2. Verwijder de defecte gloeilamp door deze uit te trekken. 3. Steek een nieuwe gloeilamp in de fit-
ting.
4. Monteer de fitting (samen met de
gloeilamp) door deze in te drukken en
monteer vervolgens de kentekenver-
lichtingsunit door de plaat en bouten
te monteren.1. Kentekenverlichtingsunit
2. Bout
3. Moer
4. Gloeilampfitting kentekenverlichtingZAUM1538
1
4
3 2
1. Gloeilamp kentekenverlichtingZAUM1539
1
UBBAD0D0.book Page 33 Wednesday, September 16, 2020 9:08 AM

Periodiek on derhoud en afstelling
7-34
7
DAU60701
Problemen oplossenYamaha voertuigen ondergaan een grondi-
ge inspectie voordat ze vanaf de fabriek op
transport gaan, maar tijdens gebruik kun-
nen toch storingen optreden. Problemen in
de brandstof-, compressie- of ontstekings-
systemen kunnen bijvoorbeeld de oorzaak
zijn van slecht starten of een afname in mo-
torvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga als er reparaties nodig
zijn echter met uw machine naar een
Yamaha dealer, waar vakkundige monteurs aanwezig zijn die beschikken over het ver-
eiste gereedschap, de ervaring en vakken-
nis om de werkzaamheden aan de machine
correct uit te voeren.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan late r mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tij dens het controleren van het
b ran dstofsysteem en let erop dat er
g een open vuur of vonken in de om ge-
vin g zijn, inclusief waakvlammen van
g eisers of ovens. Benzine en benzine-
d ampen kunnen vlam vatten of explo de-
ren, met ernsti g letsel of scha de aan
ei gen dommen tot g evolg.
DAU76551
Pro bleemoplossin g voor het Smart-
sleutelsysteem
Controleer de volgende items als het
Smart-sleutelsysteem niet werkt.  Is de Smart-sleutel ingeschakeld? (Zie
pagina 3-5.)
 Is de batterij van de Smart-sleutel ont-
laden? (Zie pagina 3-6.)
 Is de batterij van de Smart-sleutel cor-
rect geplaatst? (Zie pagina 3-6.)
 Wordt de Smart-sleutel gebruikt op
een locatie met sterke radiogolven of
andere elektromagnetische ruis? (Zie
pagina 3-1.)
 Gebruikt u de Smart-sleutel die bij de
machine is geregistreerd? 
Is de voertuigaccu ontladen? Als de
voertuigaccu ontladen is, zal het
Smart-sleutelsysteem niet werken.
Laat de voertuigaccu opladen of ver-
vangen. (Zie pagina 7-29.)
Als het Smart-sleutelsysteem na controle
van de bovenstaande items nog steeds niet
werkt, laat dan een Yamaha dealer het
Smart-sleutelsysteem controleren.
OPMERKINGZie Noodmodus op pagina 7-37 voor infor-
matie over het starten van de motor zonder
de Smart-sleutel.
UBBAD0D0.book Page 34 Wednesday, September 16, 2020 9:08 AM

Periodiek on derhou d en afstelling
7-35
7
DAU86350

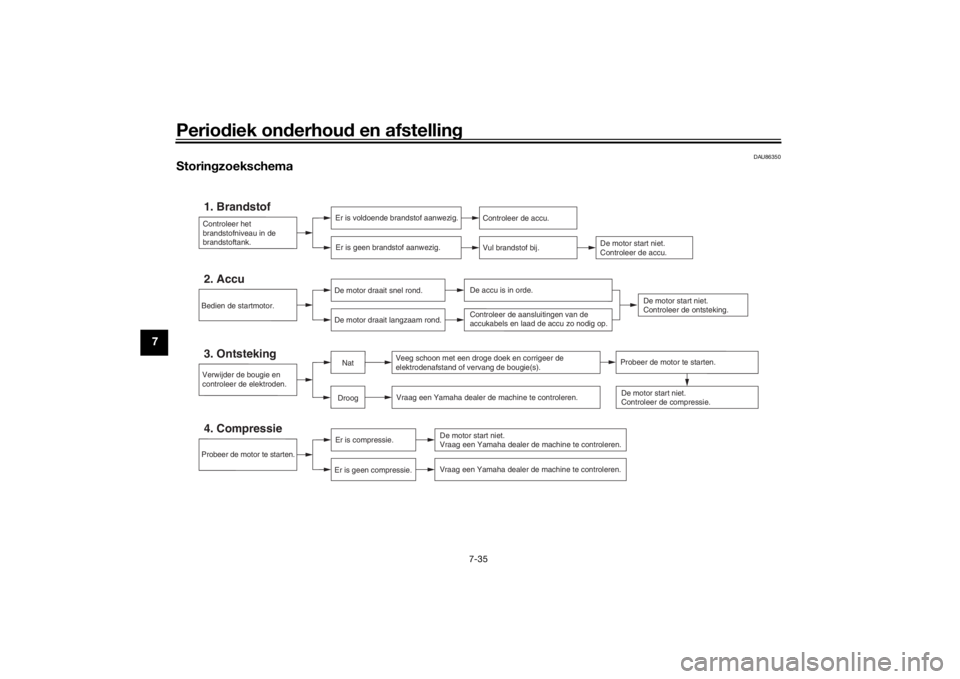

Storin gzoekschema
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de accu.
Vul brandstof bij.
De motor start niet.
Controleer de accu.
Probeer de motor te starten.4. Compressie
Er is compressie.
Er is geen compressie.
Vraag een Yamaha dealer de machine te controleren.De motor start niet.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet.
Controleer de compressie.
Verwijder de bougie en
controleer de elektroden.3. Ontsteking
Veeg schoon met een droge doek en corrigeer de
elektrodenafstand of vervang de bougie(s). Vraag een Yamaha dealer de machine te controleren.
DroogNat
Probeer de motor te starten.
De motor start niet.
Controleer de ontsteking.
Bedien de startmotor.2. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu zo nodig op.
UBBAD0D0.book Page 35 Wednesday, September 16, 2020 9:08 AM
