2021 YAMAHA TRACER 900 GT Bruksanvisningar (in Swedish)

Specialfunktioner
3-3
3
ned kommer “ ”-indikeringslampan att
slockna (“ ”-indikeringslampan kommer
inte att blinka).
Om farthållarsystemet inaktiveras automa-
tiskt, stanna och kontrollera att ditt fordon
är i gott skick.
Aktivera farthållarsystemet med farthållar-
strömbrytaren om systemet ska användas
på nytt.TIPSI vissa fall kan farthållarsystemet eventuellt
inte bibehålla den inställda marschfarten
vid körning i uppförsbackar eller nedförs-
backar.  Vid körning i uppförsbackar kan den
faktiska körhastigheten eventuellt bli
lägre än den inställda marschfarten.
Använd gasen för att accelerera till
önskad körhastighet om detta inträf-
far.
 Vid körning i nedförsbackar kan den
faktiska körhastigheten eventuellt bli
högre än den inställda marschfarten.
Om detta inträffar kan inte inställ-
ningsknappen användas för att justera
den inställda marschfarten. Ansätt
bromsarna för att minska körhastighe-
ten. När bromsarna ansätts så inakti-
veras farthållarsystemet.
MAU91323
“D-MODE”“D-MODE” är ett elektroniskt styrt system
för motorprestanda.
VARNING
MWA18440
Ändra inte drivläget medan fordonet för-
flyttar sig.“D-MODE”-systemet har 4 styrmönster
som reglerar motorsvar och effekt vilket gör
att du kan välja olika lägen efter dina behov
och körförhållandena.
D-MODE 1 – sportigt motorsvar
D-MODE 2 – måttligt motorsvar
D-MODE 3 – mjukt motorsvar
D-MODE 4 – mjukt motorsvar och be-
gränsning av motoreffektTIPS Aktuell “D-MODE”-inställning visas på
MODE-displayen. (Se sidan 4-12.)
 Aktuell “D-MODE”-inställning sparas
när fordonet stängs av.
 “D-MODE” styrs med MODE-knap-
parna, se sidan 4-4 för mer informa-
tion.
MAU92770
“SUS-MODE”“SUS-MODE” är ett system för fjädrings-
dämpning som styrs elektroniskt. Det kallas
för KYB Actimatic© Damper System
(KADS) och justerar fjädringens dämpning
automatiskt efter körförhållandena.
VARNING
MWA21170
Ändra inte fjädringsläget medan fordo-
net förflyttar sig.“SUS-MODE”-systemet har 2 styrmönster
som reglerar fjädringens dämpning vilket
gör att du kan välja olika lägen efter dina
behov och körförhållandena.
SUS-MODE A-1 – Sportinställning med
ökad dämpning som passar jämna vägar
SUS-MODE A-2 – Komfortinställning med
mjukare dämpning som passar ojämnare
vägarTIPS Aktuell “SUS-MODE”-inställning visas
på MODE-skärmen. (Se sidan 4-12.)
 Aktuell “SUS-MODE”-inställning spa-
ras när fordonet stängs av.
 “SUS-MODE” styrs med MODE-
knapparna, se sidan 4-4 för mer infor-
mation.
UBAPM0M0.book Page 3 Thursday, December 24, 2020 11:51 AM

Specialfunktioner
3-4
3
MAU92650
“TCS-MODE”Den här modellen är utrustad med justerba-
ra styrsystem för dragkraft, slirning och lyft
(TCS, SCS och LIF). De grupperas tillsam-
mans i “TCS-MODE”. “TCS-MODE” har 4
inställningar:
“TCS-MODE M”-inställningarna kan an-
passas under MENU, se sidan 4-16.
TCS
Dragkraftssystemet ser till att behålla väg-
greppet under acceleration. Om givarna
känner av att det bakre hjulet börjar att
spinna (på ett okontrollerat sätt), så reglerar
antispinnsystemet motorns kraft efter be-
hov tills väggreppet har återställts. Indike-
ringslampan för stabilitetskontroll “ ”
blinkar så att föraren vet att dragkraftssys-
temet har aktiverats.
Dragkraftssystemet justeras automatiskt
efter fordonets lutningsvinkel. Dragkraften
regleras mindre när fordonet är upprätt för
att maximera accelerationen. I kurvor ökar
dragkraftsstyrningen.
TIPSDragkraftssystemet kan kopplas in
om du kör över ett gupp.
 Du kan märka små ändringar i ljuden
från motorn och avgassystemet när
dragkraftssystemet eller andra system
är inkopplade.
 Dragkraftssystemet kan bara stängas
av genom att ställa in “TCS-MODE”
på “OFF” med MODE-knapparna.
Mer information om “TCS-MODE”
finns på sidan 4-4.
 TCS-, SCS- och LIF-systemen inakti-
veras när “TCS-MODE” ställs in på
“OFF”.
VARNING
MWA15433
Antispinnsystemet ersätter inte ansvars-
full körning enligt rådande förhållanden.
Antispinnsystemet kan inte förhindra att
motorcykeln förlorar dragkraften om
den kör för snabbt in i kurvor, när den
accelererar kraftigt i skarpa vinklar eller
vid inbromsning och det kan inte förhin-
dra framhjulet från att spinna. Precis
som med alla fordon ska du vara försik-
tig när du närmar dig ytor som kan vara
hala, och undvika verkligt hala ytor.När fordonet slås på, aktiveras dragkrafts-
systemet automatiskt. Antispinnsystemet
kan bara slås på eller av manuellt när nyck-
eln är i “ON”-läget och motorcykeln stan-
nats.TIPSStäll in “TCS-MODE” på “OFF” om du be-
höver frigöra bakhjulet när motorcykeln har
kört fast i lera, sand eller andra lösa under-
lag.
LÄGE TCS SCS LIF
TCS-MODE 1 111
TCS-MODE 2 222
TCS-MODE M 1, 2, 3 OFF,
1, 2, 3 OFF,
1, 2, 3
TCS-MODE OFF OFF OFF OFF
TCS
UBAPM0M0.book Page 4 Thursday, December 24, 2020 11:51 AM

Specialfunktioner
3-5
3
VIKTIGT
MCA16801
Använd bara de specificerade däcken.
(Se sidan 7-15.) Om olika däckstorlekar
används kan antispinnsystemet inte
kontrollera däckens rotation som det
ska.SCS
Slirsystemet reglerar motoreffekten när det
avkänner att bakhjulet slirar i sidled. Det
justerar motoreffekten baserat på data från
IMU (tröghetsmätaren). SCS-systemet till-
sammans med TCS bidrar till en jämnare
färd.
LIF
Lyftsystemet minskar hur mycket framhju-
let lyfts vid kraftig acceleration, till exempel
vid start eller när du kör ut ur kurvor. Motor-
effekten regleras för att minska framhjulets
höjning och samtidigt ge bra acceleration
när systemet avkänner att framhjulet lyfts.
MAU91340
QSSSnabbväxlingssystemet ger elektroniskt
assisterad växling utan att kopplingen be-
höver användas. Motorns uteffekt justeras
tillfälligt för att medge ett växelbyte när
sensorn på växelstången avkänner rörelser
i växelpedalen.
QSS fungerar inte när kopplingshandtaget
trycks in, därför går det att växla som van-
ligt även om QSS är aktiverat. QS-indika-
torn visar aktuell status och
användningsinformation.
Villkor för uppväxling Fordonshastigheten är minst 20 km/h
(12 mi/h)
 Motorvarvtalet är minst 2200 v/min
 Accelererar (öppet gasspjäll)
Villkor för nedväxling  Fordonshastigheten är minst 20 km/h
(12 mi/h)
 Motorvarvtalet är minst 2000 v/min 
Motorvarvtalet är tillräckligt långt bor-
ta från den röda zonen
 Fordonet saktar in och gasspjället är
helt stängt
TIPSQS och QS kan ställas in obe-
roende av varandra.
 Växling till eller fr ån neutralläge måste
ske med kopplingshandtaget.
Använda QSS Indikator
Uppväxling OK
Nedväxling OK
QSS kan inte användas QSS är avstängt
UBAPM0M0.book Page 5 Thursday, December 24, 2020 11:51 AM

Specialfunktioner
3-6
3
MAU91350
BCBromsstyrsystemet reglerar det hydraulis-
ka bromstrycket på fram- och bakhjulen
när bromsarna ansätts och hjullåsning de-
tekteras. Systemet har två inställningar.
BC1 är vanlig ABS som justerar broms-
trycket baserat på data om fordonets och
hjulens hastighet. BC1 är konstruerat att
ansätta och maximera bromseffekten när
fordonet är upprätt.
BC2 reglerar bromskraften med extra data
från IMU vid kurvtagning för att minska slir-
ningar i sidled.
VARNING
MWA20891
Bromsstyrsystemet är inte en ersättning
för korrekta kör- och bromsningstekni-
ker. Bromsstyrsystemet kan inte förhin-
dra att du slirar på grund av för hård bromsning på höga hastigheter eller att
du slirar i sidled när du bromsar på hala
underlag.
ABS
BC1/BC2 BC2
BC2
UBAPM0M0.book Page 6 Thursday, December 24, 2020 11:51 AM

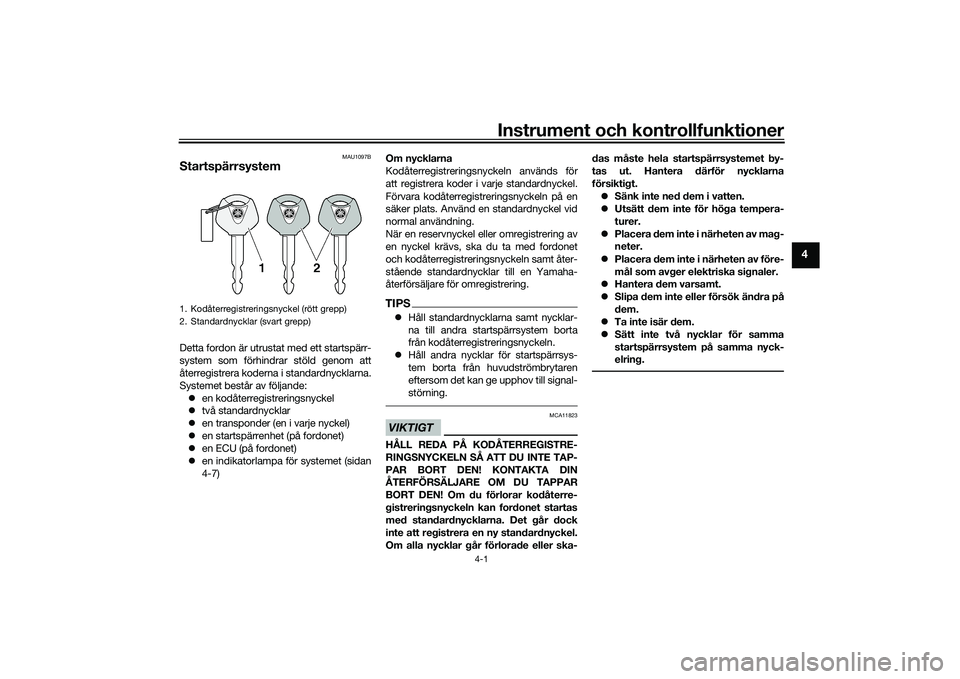

Instrument och kontrollfunktioner
4-1
4
MAU1097B
StartspärrsystemDetta fordon är utrustat med ett startspärr-
system som förhindrar stöld genom att
återregistrera koderna i standardnycklarna.
Systemet består av följande: en kodåterregistreringsnyckel
 två standardnycklar
 en transponder (en i varje nyckel)
 en startspärrenhet (på fordonet)
 en ECU (på fordonet)
 en indikatorlampa för systemet (sidan
4-7) Om nycklarna
Kodåterregistreringsnyckeln används för
att registrera koder i varje standardnyckel.
Förvara kodåterregistreringsnyckeln på en
säker plats. Använd en standardnyckel vid
normal användning.
När en reservnyckel eller omregistrering av
en nyckel krävs, ska du ta med fordonet
och kodåterregistreringsnyckeln samt åter-
stående standardnycklar till en Yamaha-
återförsäljare för omregistrering.
TIPS
Håll standardnycklarna samt nycklar-
na till andra startspärrsystem borta
från kodåterregistreringsnyckeln.
 Håll andra nycklar för startspärrsys-
tem borta från huvudströmbrytaren
eftersom det kan ge upphov till signal-
störning.VIKTIGT
MCA11823
HÅLL REDA PÅ KODÅTERREGISTRE-
RINGSNYCKELN SÅ ATT DU INTE TAP-
PAR BORT DEN! KONTAKTA DIN
ÅTERFÖRSÄLJARE OM DU TAPPAR
BORT DEN! Om du förlorar kodåterre-
gistreringsnyckeln kan fordonet startas
med standardnycklarna. Det går dock
inte att registrera en ny standardnyckel.
Om alla nycklar går förlorade eller ska- das måste hela startspärrsystemet by-
tas ut. Hantera därför nycklarna
försiktigt.
 Sänk inte ned dem i vatten.
 Utsätt dem inte för höga tempera-
turer.
 Placera dem inte i närheten av mag-
neter.
 Placera dem inte i närheten av före-
mål som avger elektriska signaler.
 Hantera dem varsamt.
 Slipa dem inte eller försök ändra på
dem.
 Ta inte isär dem.
 Sätt inte två nycklar för samma
startspärrsystem på samma nyck-
elring.
1. Kodåterregistreringsnyckel (rött grepp)
2. Standardnycklar (svart grepp)
UBAPM0M0.book Page 1 Thursday, December 24, 2020 11:51 AM

Instrument och kontrollfunktioner
4-2
4
MAU10474
Huvudströmbrytare/styrlåsReglaget för huvudströmbrytare/styrlås
hanterar tändningen och belysningen och
används även för att låsa styrningen. De oli-
ka lägena beskrivs nedan.TIPSFörsäkra dig om att du använder en stan-
dardnyckel (med svart grepp) för normal
användning av fordonet. För att minimera
risken att du tappar bort kodåterregistre-
ringsnyckeln (rött grepp) bör du hålla den i
säkert förvar och bara använda den för
kodåterregistrering.
MAU84031
ON (PÅ)
Ström matas till alla elektriska kretsar och
fordonets lampor tänds. Motorn kan star-
tas. Det går inte att ta ur nyckeln.
TIPSStrålkastarna slås på när motorn star-
tas.
 Lämna inte nyckeln i påslaget läge när
motorn inte är igång, då kan batteriet
laddas ur.
MAU10662
OFF (AV)
Alla elektriska system är avstängda. Det går
att ta ur nyckeln.
VARNING
MWA10062
Vrid aldrig nyckeln till läget “OFF” eller
“LOCK” när fordonet körs. Alla elsystem
stängs av om du gör det, vilket kan leda
till att du förlorar kontrollen över fordo-
net eller en olycka.
MAU73800
LOCK (LÅS)
Styrlåset är låst och alla elektriska system
är avstängda. Det går att ta ur nyckeln. För att låsa styrningen
1. Vrid styret helt och hållet till vänster.
2. Med nyckeln i läge “OFF”, tryck in den
och vrid den till “LOCK”.
3. Ta ur nyckeln.TIPSOm styrlåset inte låser sig, vrid styret lite
fram och tillbaka.
ON
OFF
LOCK
1. Tryck.
2. Vrid.12
UBAPM0M0.book Page 2 Thursday, December 24, 2020 11:51 AM

Instrument och kontrollfunktioner
4-3
4
För att låsa upp styrningenTryck in nyckeln och vrid den till “OFF”.
MAU66055
Omkopplare på styrhandtagenVänsterHöger
MAU91630
Knapp för avbländn
ing/helljusblink
“ / /PASS”
Ställ in kontakten på “ ” för helljus
och “ ” för halvljus.
När strålkastarna är inställda på halvljus
kan du trycka strömställaren mot “PASS”
när du vill blinka med strålkastarna och
markera början på ett varv när varvtimern
används.
1. Tryck.
2. Vrid.12
1.
2. MODE-uppknapp
3. MODE-nedknapp
4. Farthållarknappar
5. Varningsblinkersomkopplare Ž
6. Signalknapp Ž
7. Blinkersomkopplare / Ž
8. Knapp för avbländning/helljusblink / /PASSŽ
11188
223344
5
6
7
1. Stopp/Kör/Start-knapp “ / / ”
2. Rullningshjul “ ”
1 1 1
2 2
UBAPM0M0.book Page 3 Thursday, December 24, 2020 11:51 AM

Instrument och kontrollfunktioner
4-4
4
MAU66040
Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä-
ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU66030
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU66061
Stopp/Kör/Start-knapp “ / / ”
Ställ in knappen på “ ” och tryck ned
knappen mot “ ” när du vill dra igång mo-
torn med startmotorn. Se sidan 6-2 för star-
tinstruktioner före start av motorn.Ställ in knappen på “ ” när du vill stoppa
motorn i en nödsituation, exempelvis om
fordonet välter eller gasreglaget kärvar.
MAU91670
Varningsblinkersomkopplare “ ”
Använd omkopplaren när du vill slå på var-
ningsblinkersen (alla blinkerslampor blinkar
samtidigt). Varningsblinkers används för att
påkalla uppmärksamhet för andra förare
om du har stannat med fordonet på platser
där du kan utgöra en trafikfara.
Varningsblinkersen kan bara slås på eller av
när nyckeln är i “ON”-läget. Du kan vrida
huvudströmbrytaren till läget “OFF” eller
“LOCK”, då fortsätter varningsblinkersen
att blinka. Vrid huvudst
römbrytaren till läget
“ON” och använd varningsblinkersom-
kopplaren när du vill stänga av varnings-
blinkersen.VIKTIGT
MCA10062
Använd inte varningsblinkers under nå-
gon längre tid om motorn inte är igång,
eftersom batteriet kan laddas ur.
MAU73952
Farthållarens strömställare
Se sidan 3-1 för en beskrivning av farthål-
larsystemet.
MAU92660
MODE-knappar
Använd MODE-knapparna när du vill ändra
“D-MODE”, “SUS-MODE” och “TCS-MO-
DE” på huvudskärmens vänstra sida.
Det finns tre lägesreglage:
MODE-uppknapp – tryck på knappen när
du vill öka värdet för den valda lägesinställ-
ningen.
“MODE”-knapp – tryck på knappen när du
vill växla moturs mellan “D-MODE”, “SUS-
MODE” och “TCS-MODE”.
MODE-nedknapp – tryck på knappen när
du vill minska värdet för den valda lägesin-
ställningen.TIPS När du använder “D-MODE 1” och
trycker på MODE-uppknappen änd-
ras läget till “D-MODE 4”. När du an-
vänder “D-MODE 4” och trycker på
MODE-nedknappen ändras inte läget
till “D-MODE 1”.
 “TCS-MODE” kan bara stängas av via
huvudskärmen. Välj “TCS-MODE”
med “MODE”-knappen och håll sedan
MODE-uppknappen intryckt tills
“OFF” visas.
 Använd MODE-nedknappen när du
vill aktivera dragkraftssystemet igen.
UBAPM0M0.book Page 4 Thursday, December 24, 2020 11:51 AM
