2021 YAMAHA TRACER 700 Notices Demploi (in French)

Commandes et instruments
3-2
3
FAU10474
Contacteur à clé/antivolLe contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pour
l’enregistrement d’un nouveau code.
FAU85050
ON (marche)
Tous les circuits électriques sont alimentés
et les phares du véhicule sont allumés. Le
moteur peut démarrer. La clé ne peut être
retirée.N.B. Pour éviter de décharger la batterie,
ne pas laisser la clé en position mar-
che alors que le moteur est arrêté.
 Le phare s’allume automatiquement
dès la mise en marche du moteur.
 Le phare reste allumé jusqu’à ce que
la clé soit tournée vers “OFF”, même
si le moteur cale.
FAU10662
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10062
Ne jamais tourner la clé d e contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela
pourrait entraîner la perte d e contrôle du
véhicule et être la cause d’un acci dent.
FAU73800
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être
retirée.
Blocage de la direction1. Tourner le guidon tout à fait vers la
gauche.
2. La clé étant dans la position “OFF”,
pousser la clé et la tourner jusqu’à la
position “LOCK”.
3. Retirer la clé.N.B.Si la direction ne se bloque pas, essayer de
ramener le guidon légèrement vers la
droite.
ON
OFF
LOCK
1. Appuyer.
2. Tourner.12
UB4TF2F0.book Page 2 Wednesday, August 26, 2020 9:09 AM

Commandes et instruments
3-3
3
Déblocage de la directionEnfoncer la clé, puis la tourner sur “OFF”.
FAU4939N
Témoins et témoins d’alerte
FAU11032
Témoins des clignotants “ ” et “ ”
Chaque témoin clignote lorsque son cli-
gnotant correspondant clignote.
FAU11061
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11081
Témoin de feu d e route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU59963
Témoin d’alerte d e la pression
d ’huile “ ”
Ce témoin d’alerte s’allume lorsque la pres-
sion d’huile moteur est basse.N.B.Lorsque le véhicule est démarré, le témoin
doit s’allumer, s’éteindre brièvement, puis
rester allumé jusqu’à ce que le moteur dé-
marre. Sinon, faire contrôler le véhicule par
un concessionnaire Yamaha.ATTENTION
FCA21211
Si le témoin d’alerte s’allume lorsque le
moteur tourne, arrêter le moteur et véri-
fier le niveau d ’huile. Si le niveau d’huile
est bas, ajouter suffisamment d’huile
moteur du type recomman dé. Si le té-
moin d’alerte reste allumé après l’ajout
1. Appuyer.
2. Tourner.12
1. Témoin du système antidémarrage “ ”
2. Témoin de défaillance “ ”
3. Témoin du système antiblocage des freins
(ABS) “ ”
4. Témoin de feu de route “ ”
5. Témoin d’alerte de la pression d’huile “ ”
6. Témoin des clignotants gauches “ ”
7. Témoin des clignotants droits “ ”
8. Témoin d’alerte de la température du liquide de refroidissement “ ”
9. Témoin du point mort “ ”1 2
3
4
5
6
789
ABS
UB4TF2F0.book Page 3 Wednesday, August 26, 2020 9:09 AM

Commandes et instruments
3-4
3
d’huile, arrêter le moteur et faire contrô-
ler le véhicule par un concessionnaire
Yamaha.
FAU11449
Témoin d’alerte de la température du li-
qui de de refroi dissement “ ”
Ce témoin d’alerte s’allume lorsque le mo-
teur est en surchauffe. Dans ce cas, couper
immédiatement le moteur et le laisser re-
froidir. (Voir page 6-37.)
Pour les véhicules équipés d’un ou plu-
sieurs ventilateurs, ces derniers se mettent
en marche et se coupent automatiquement
en fonction de la température du liquide de
refroidissement.N.B.Lors de la mise en marche du véhicule, le
témoin d’alerte s’allume pendant quelques
secondes puis s’éteint. Si le témoin ne s’al-
lume pas ou s’il reste allumé, faire contrôler
le véhicule par un concessionnaire
Yamaha. ATTENTION
FCA10022
Ne pas laisser tourner le moteur lorsque
celui-ci est en surchauffe.
FAU88330
Témoin de défaillance (MIL) “ ”
Ce témoin s’allume ou clignote lorsqu’un
problème est détecté au niveau du moteur
ou d’un autre système de commande du
véhicule. Dans ce cas, il convient de faire
vérifier le système embarqué de diagnostic
de pannes par un concessionnaire
Yamaha. Il est possible de contrôler le cir-
cuit électrique du témoin d’alerte en dé-
marrant le véhicule. Le témoin doit s’allu-
mer pendant quelques secondes, puis
s’éteindre. Si le témoin ne s’allume pas
lorsque le véhicule est en marche ou s’il
reste allumé, il convient de faire contrôler le
véhicule par un concessionnaire Yamaha.ATTENTION
FCA26820
Si le MIL se met à clignoter, ré duire le ré-
gime du moteur pour éviter d’en domma-
ger le système d ’échappement.N.B.Le moteur est contrôlé avec précision pour
permettre au système de diagnostic em-
barqué de détecter les détériorations et les
défaillances du système de contrôle des
émissions. Le MIL peut par conséquent
s’allumer ou clignoter en cas de modifica-
tions apportées au véhicule, de manque
d’entretien ou d’utilisation excessive ou inappropriée de la moto. Pour prévenir
cette situation, observer les précautions
suivantes :
 Ne pas essayer de modifier le logiciel
du boîtier de commande du moteur.
 Ne pas ajouter d’accessoires élec-
triques qui interfèrent avec la com-
mande du moteur.
 Ne pas utiliser d’accessoires ou de
pièces de rechange tels que suspen-
sion, bougies, injecteurs, système
d’échappement, etc.
 Ne pas modifier les spécifications de
la transmission (chaîne, pignons,
roues, pneus, etc.).
 Ne pas retirer ou modifier le capteur
d’O2, le système d’admission d’air ou
les pièces de l’échappement (cataly-
seur ou EXUP, etc.).
 Maintenir la chaîne de transmission
propre.
 Maintenir une pression de gonflage
correcte.
 Maintenir une hauteur de la pédale de
frein correcte pour empêcher le frein
arrière de frotter.
 Ne pas utiliser le véhicule de manière
extrême. Par exemple, ouverture et
fermeture répétée ou excessive des
UB4TF2F0.book Page 4 Wednesday, August 26, 2020 9:09 AM

Commandes et instruments
3-5
3
gaz, course, grillages, cabrés, utilisa-
tion excessive du demi-embrayage,
etc.
FAU69895
Témoin d’alerte du système ABS “ ”
Ce témoin d’alerte s’allume à la mise en
marche du véhicule et s’éteint dès que le
véhicule se déplace. Si le témoin d’alerte
s’allume en cours de route, cela peut signa-
ler un problème au niveau du système ABS
(antiblocage des roues).
AVERTISSEMENT
FWA16043
Si le témoin d ’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint
10 km/h (6 mi/h) ou si le témoin d’alerte
s’allume pen dant la con duite :
 Faire extrêmement attention pour
éviter un éventuel blocage des
roues au cours d’un freinage d’ur-
gence.
 Faire contrôler le véhicule par un
concessionnaire Yamaha dès que
possible.
FAUM3622
Témoin du système anti démarrage “ ”
Le témoin clignote en continu après que le
moteur a été coupé et après 30 secondes,
signalant ainsi l’armement du système anti- démarrage. Le témoin s’éteint après
24 heures, mais l’immobilisateur antivol
reste toutefois armé.
N.B.Lors de la mise en marche du véhicule, le
témoin d’alerte s’allume pendant quelques
secondes, puis s’éteint. Sinon, faire contrô-
ler le véhicule par un concessionnaire
Yamaha.Diagnostic de pannes
Lorsqu’un problème est détecté dans le
système antidémarrage, le témoin clignote
selon une séquence. Si le témoin du sys-
tème antidémarrage clignote selon la sé-
quence suivante, 5 fois lentement puis
2 fois rapidement, cela peut être dû à des
interférences du transpondeur. Dans ce
cas, procéder comme suit. 1. Vérifier qu’aucune autre clé de sys- tème d’immobilisateur antivol ne se
trouve à proximité du contacteur à clé.
La présence d’une autre clé pourrait
troubler la transmission des signaux et
empêcher la mise en marche du mo-
teur.
2. Mettre le moteur en marche à l’aide de la clé d’enregistrement de codes. 3. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
4. Si le moteur ne se met pas en marche
avec une ou plusieurs clés conven-
tionnelles, confier le véhicule ainsi que
toutes les clés à un concessionnaire
Yamaha en vue du réenregistrement
de ces dernières.
ABS
UB4TF2F0.book Page 5 Wednesday, August 26, 2020 9:09 AM

Commandes et instruments
3-6
3
FAUM4251
Bloc de compteurs multifonc-
tionsLe bloc de compteurs multifonctions est
composé des éléments suivants :
 compteur de vitesse
 compte-tours
 afficheur du niveau de carburant
 montre
 indicateur d’économie
 afficheur du rapport engagé
 écran multifonctions
AVERTISSEMENT
FWA12423
Le véhicule d oit être à l’arrêt pour pou-
voir effectuer tout réglage du bloc d e
compteurs multifonctions. Un réglage
effectué pen dant la con duite risque de
d istraire le cond ucteur et augmente
ainsi les risques d ’accident.Le contacteur “TRIP/INFO” est situé sur la
poignée gauche du guidon. Ce contacteur
permet de contrôler ou de modifier les ré-
glages du bloc de compteurs multifonc-
tions. Pour utiliser le contacteur “TRIP”, dé-
placer le contacteur “TRIP/INFO” dans le
sens (a). Pour utiliser le contacteur “INFO”,
déplacer le contacteur “TRIP/INFO” dans le
sens (b).
N.B. Pour commuter entre les kilomètres et
les miles, régler l’écran multifonctions
sur le compteur kilométrique, puis
tourner la clé sur “OFF”. Appuyer sur
le contacteur “TRIP” et le maintenir
enfoncé, puis tourner la clé sur “ON”.
Continuer à appuyer sur le contacteur
“TRIP” jusqu’à ce que les unités d’af-
fichage changent.
 Les unités d’affichage sont réinitiali-
sées aux réglages d’usine si la batterie
est débranchée.
AVERTISSEMENT
FWA12423
Le véhicule d oit être à l’arrêt pour pou-
voir effectuer tout réglage du bloc de
compteurs multifonctions. Un réglage
effectué pen dant la con duite risque d e
d istraire le cond ucteur et augmente
ainsi les risques d ’accident.Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule.
1. Indicateur d’économie “ECO”
2. Compteur de vitesse
3. Compte-tours
4. Afficheur du rapport engagé
5. Montre
6. Afficheur du niveau de carburant
7. Écran multifonction
6
1 3
54
7
2
1. Contacteur “TRIP/INFO”
1
UB4TF2F0.book Page 6 Wednesday, August 26, 2020 9:09 AM

Commandes et instruments
3-7
3
Compte-tours
Le compte-tours affiche le régime moteur.ATTENTION
FCA10032
Ne jamais faire fonctionner le moteur
dans la zone rouge d u compte-tours.
Zone rouge : 10000 tr/mn et au- delà
Afficheur du niveau d e carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant
s’éteignent de “F” (plein) vers “E” (vide) au
fur et à mesure que le niveau de carburant
diminue. Lorsque le dernier segment de
l’afficheur du niveau de carburant se met à
clignoter, il convient de refaire le plein dès
que possible.N.B.Si un problème est détecté dans le circuit
électrique, les segments de l’afficheur du
niveau de carburant clignotent de façon ré-
pétée. Le cas échéant, faire contrôler le vé-
hicule par un concessionnaire Yamaha.
In dicateur d’économie
Cet indicateur s’allume lorsque le pilote
adopte un style de conduite soucieux de
l’environnement, qui limite la consomma-
tion de carburant. Il s’éteint lorsque le véhi-
cule est à l’arrêt.N.B.Suivre les conseils suivants en vue d’éco-
nomiser le carburant :  Éviter les régimes très élevés lors des
accélérations.
 Voyager à vitesse constante.
 Choisir la vitesse adaptée à la vitesse
du véhicule.
1. Compte-tours
2. Zone rouge du compte-tours
1
2
1. Afficheur du niveau de carburant
1
1. Indicateur d’économie “ECO”
1
UB4TF2F0.book Page 7 Wednesday, August 26, 2020 9:09 AM

Commandes et instruments
3-8
3

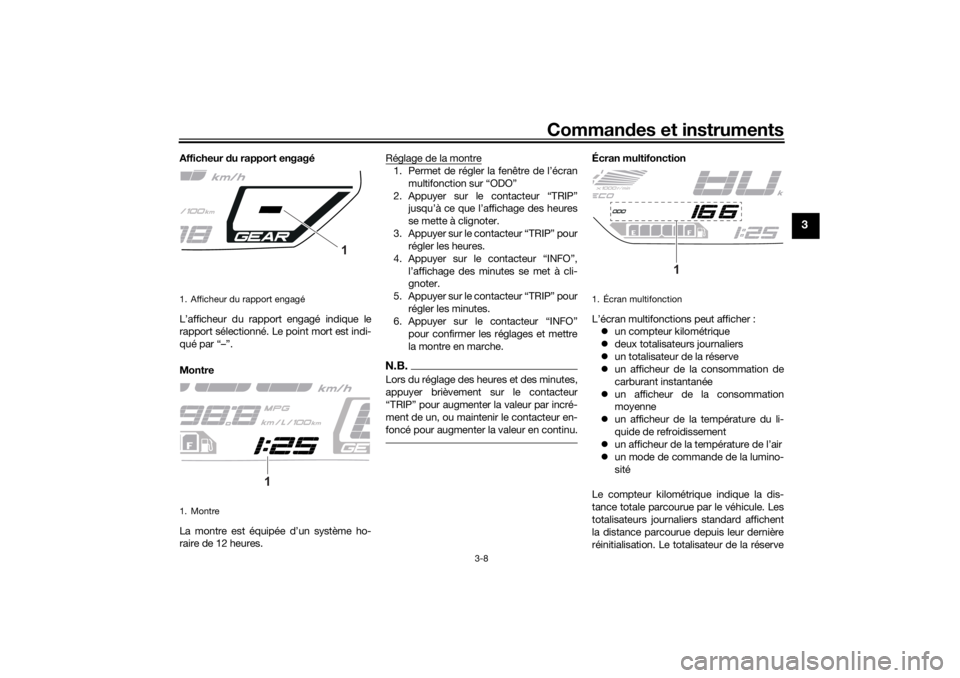

Afficheur du rapport engagé
L’afficheur du rapport engagé indique le
rapport sélectionné. Le point mort est indi-
qué par “–”.
Montre
La montre est équipée d’un système ho-
raire de 12 heures. Réglage de la montre
1. Permet de régler la fenêtre de l’écran
multifonction sur “ODO”
2. Appuyer sur le contacteur “TRIP” jusqu’à ce que l’affichage des heures
se mette à clignoter.
3. Appuyer sur le contacteur “TRIP” pour régler les heures.
4. Appuyer sur le contacteur “INFO”, l’affichage des minutes se met à cli-
gnoter.
5. Appuyer sur le contacteur “TRIP” pour régler les minutes.
6. Appuyer sur le contacteur “INFO”
pour confirmer les réglages et mettre
la montre en marche.N.B.Lors du réglage des heures et des minutes,
appuyer brièvement sur le contacteur
“TRIP” pour augmenter la valeur par incré-
ment de un, ou maintenir le contacteur en-
foncé pour augmenter la valeur en continu.
Écran multifonction
L’écran multifonctions peut afficher : un compteur kilométrique
 deux totalisateurs journaliers
 un totalisateur de la réserve
 un afficheur de la consommation de
carburant instantanée
 un afficheur de la consommation
moyenne
 un afficheur de la température du li-
quide de refroidissement
 un afficheur de la température de l’air
 un mode de commande de la lumino-
sité
Le compteur kilométrique indique la dis-
tance totale parcourue par le véhicule. Les
totalisateurs journaliers standard affichent
la distance parcourue depuis leur dernière
réinitialisation. Le totalisateur de la réserve
1. Afficheur du rapport engagé
1. Montre
1
1
1. Écran multifonction
1
UB4TF2F0.book Page 8 Wednesday, August 26, 2020 9:09 AM

Commandes et instruments
3-9
3
indique la distance parcourue depuis que le
dernier segment de l’afficheur du niveau de
carburant s’est mis à clignoter.N.B. Le compteur kilométrique se bloque à
999999 et ne peut pas être réinitialisé.
 Le totalisateur journalier se remet à
zéro et continue à compter après
9999.9.Appuyer brièvement sur le contacteur
“TRIP” pour modifier l’affichage dans l’or-
dre suivant :
ODO → TRIP 1 → TRIP 2 → TRIP F → km/L
ou L/100 km ou MPG → AVE_ _._ km/L ou
AVE_ _._ L/100 km ou AVE_ _._ MPG → _ _
°C → Air_ _ °C → ODON.B. Appuyer brièvement sur le contacteur
“INFO” pour modifier l’affichage dans
l’ordre inverse.
 L’écran passe en mode d’affichage de
la réserve “TRIP F” lorsque le dernier
segment de l’afficheur du niveau de
carburant se met à clignoter.
 Pour remettre à zéro un totalisateur
journalier, le sélectionner en appuyant
sur le contacteur “TRIP” ou “INFO”, puis, lorsque les chiffres clignotent,
appuyer sur le contacteur “INFO”
jusqu’à sa réinitialisation.
 Si la remise à zéro du totalisateur jour-
nalier de la réserve de carburant n’est
pas effectuée manuellement, elle s’ef-
fectue automatiquement et l’affichage
disparaît après une distance parcou-
rue de 5 km (3 mi) à l’issue d’un ravi-
taillement en carburant.
Totalisateur journalier de la réserve de
carburant
Lorsque le niveau de carburant est faible, le
dernier segment de l’afficheur du niveau de
carburant se met à clignoter. Le totalisateur
journalier de la réserve de carburant “TRIP
F” s’affiche automatiquement et com-
mence à indiquer la distance parcourue de-
puis ce point. Dans ce cas, appuyer sur le
contacteur “TRIP” pour modifier l’affichage
dans l’ordre suivant :
TRIP F → km/L ou L/100 km → AVE_ _._
km/L ou AVE_ _._ L/100 km → _ _ °C → Air_
_ °C → ODO → TRIP 1 → TRIP 2 → TRIP F
Pour le R.-U. :
TRIP F → MPG → AVE_ _._ MPG → _ _ °C
→ Air_ _ °C → ODO → TRIP 1 → TRIP 2 →
TRIP F
N.B. Appuyer sur le contacteur “INFO”
pour modifier l’affichage dans l’ordre
inverse.
 Le totalisateur de la réserve peut être
remis à zéro manuellement ou, après
avoir refait le plein et parcouru 5 km
(3 mi), il se remet automatiquement à
zéro et ne s’affiche plus.Consommation instantanée de carbu-
rant
Cette fonction calcule la consommation de
carburant dans les conditions de conduite
du moment.1. Affichage de la consommation instantanée de carburant
1
UB4TF2F0.book Page 9 Wednesday, August 26, 2020 9:09 AM
