2021 YAMAHA TRACER 700 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
3-11
3
Inställning för styrkan i displayvisningen
Ljusstyrkan på multi-funktionsmätaren kan
justeras.
För att justera ljusstyrkan1. Vrid nyckeln till “OFF”.
2. Håll “INFO”-knappen intryckt.
3. Vrid nyckeln till “ON” och fortsätt hålla“INFO” intryckt tills displayen växlar till
läget för inställning av ljusstyrka.
4. Tryck på “TRIP” för att ange ljusstyr- kenivå.
5. Tryck på “INFO” för att bekräfta den
valda ljusstyrkenivån och avsluta in-
ställningsläget.TIPSDet finns 4 ljusstyrkenivåer.
MAU1234R
StyrarmaturerVänster
Höger
MAU12381
Ljusblinkknapp “ ”
Tryck på knappen för att blinka med hellju-
set.
MAU85410
Avbländningskontakt “ / ”
Ställ in kontakten på “ ” för helljus
och “ ” för halvljus.TIPSNär knappen ställs in på halvljus tänds
båda strålkastarna på halvljus.
När knappen ställs in på helljus tänds båda
strålkastarna på helljus.
MAU12461
Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä-
ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU12501
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
1. Visning av ljusstyrkans nivå
1
1. Knapp “TRIP/INFO”
2. Ljusblinkknapp “ ”
3. Avbländningskontakt “ / ”
4. Blinkersomkopplare “ / ”
5. Signalknapp “ ”
1. Stopp/Kör/Start-knapp “ / / ”
2. Varningsblinkersomkopplare “ ”
34521
1
2
/
UB4TM2M0.book Page 11 Wednesday, August 26, 2020 4:59 PM

Instrument och kontrollfunktioner
3-12
3
MAU54213
Stopp/Kör/Start-knapp “ / / ”
Ställ in knappen på “ ” och tryck ned
knappen mot “ ” när du vill dra igång mo-
torn med startmotorn. Se sidan 5-2 för star-
tinstruktioner före start av motorn.
Ställ in knappen på “ ” när du vill stoppa
motorn i en nödsituation, exempelvis om
fordonet välter eller gasreglaget kärvar.
MAUM1992
Varningsblinkersknapp “ /OFF”
Varningsblinkersljusen (alla körriktnings-
lampor blinkar samtidigt) används i nödfall,
till exempel för att varna andra förare om du
har stannat på en plats där fordonet kan ut-
göra en trafikfara.
Aktivera varningsblinkers genom att ställa
in varningsblinkersknappen på “ ” när hu-
vudströmbrytaren är påslagen. Huvud-
strömbrytaren kan sedan vridas till
avstängt eller spärrat läge och varnings-
blinkersljusen fortsätter att blinka. Vrid hu-
vudströmbrytaren till påslaget läge och ställ
in knappen på “OFF” när du vill stänga av
varningsblinkersljusen.VIKTIGT
MCA10062
Använd inte varningsblinkers under nå-
gon längre tid om motorn inte är igång,
eftersom batteriet kan laddas ur.
MAUM3720
Trip/info-knapp “TRIP/INFO”
Den här knappen används när du ändrar in-
ställningar och visningen på multifunktions-
mätaren. Mer information finns på sidan
3-5.
MAU12823
KopplingshandtagTryck kopplingshandtaget mot styret när
du vill koppla bort drivlinan från motorn, till
exempel när du växlar. Anslut kopplingen
och överför kraft till bakhjulet genom att
släppa handtaget.TIPSHandtaget bör dras in snabbt och släppas
långsamt för mjuk växling. (Se sidan 5-3.)1. Kopplingshandtag
1
UB4TM2M0.book Page 12 Wednesday, August 26, 2020 4:59 PM

Instrument och kontrollfunktioner
3-13
3
MAU12876

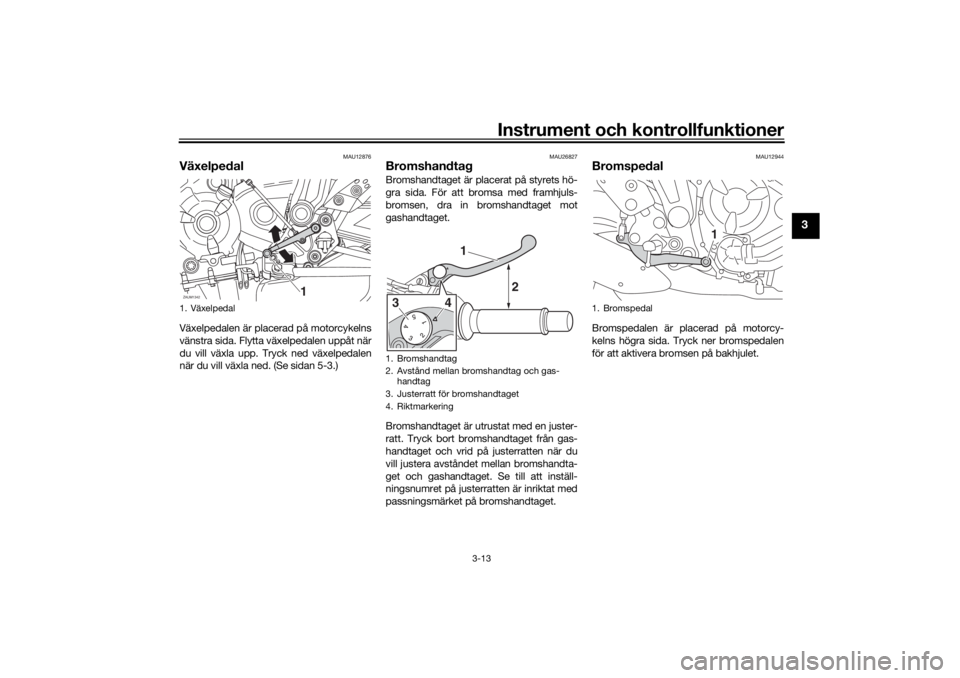

VäxelpedalVäxelpedalen är placerad på motorcykelns
vänstra sida. Flytta växelpedalen uppåt när
du vill växla upp. Tryck ned växelpedalen
när du vill växla ned. (Se sidan 5-3.)
MAU26827
BromshandtagBromshandtaget är placerat på styrets hö-
gra sida. För att bromsa med framhjuls-
bromsen, dra in bromshandtaget mot
gashandtaget.
Bromshandtaget är utrustat med en juster-
ratt. Tryck bort bromshandtaget från gas-
handtaget och vrid på justerratten när du
vill justera avståndet mellan bromshandta-
get och gashandtaget. Se till att inställ-
ningsnumret på justerratten är inriktat med
passningsmärket på bromshandtaget.
MAU12944
BromspedalBromspedalen är placerad på motorcy-
kelns högra sida. Tryck ner bromspedalen
för att aktivera bromsen på bakhjulet.
1. VäxelpedalZAUM1342
1
1. Bromshandtag
2. Avstånd mellan bromshandtag och gas- handtag
3. Justerratt för bromshandtaget
4. Riktmarkering
1
2
43
1. Bromspedal
1
UB4TM2M0.book Page 13 Wednesday, August 26, 2020 4:59 PM

Instrument och kontrollfunktioner
3-14
3
MAU63040
ABSYamaha ABS (Anti-lock Brake System) be-står av ett dubbelt elektroniskt styrsystem
som verkar oberoende på fram- och bak-
bromsarna.
Använd ABS-bromsarna som vanliga
bromsar. En pulserande känsla kan kännas
i bromshandtaget eller bromspedalen när
ABS är aktiverat. I sådana fall ska du fort-
sätta att ansätta bromsarna och låta ABS-
systemet arbeta, “pumpa” inte bromsarna
eftersom det minskar bromsförmågan.
VARNING
MWA16051
Håll alltid ett för hastigheten anpassat
avstånd till framförvarande fordon, även
om du har ABS.  ABS fungerar bäst vid långa in-
bromsningssträckor.
 På vissa underlag, t.ex. ojämna vä-
gar eller grusvägar, kan broms-
sträckan bli längre med ABS än
utan.ABS-funktionen övervakas av en ECU
(Electronic Control Unit), som går över till
konventionell inbromsning om ett fel upp-
står.
TIPSABS-systemet utför ett självdiagnos-
tiktest varje gång fordonet startar efter
det att nyckeln vridits till “ON” och for-
donet har körts på en hastighet av 10
km/h (6 mi/h) eller högre. Under detta
test kan ett “klickande” ljud höras från
hydraulikstyrenheten, och om något
av bromshandtagen eller bromspeda-
len ansätts bara en aning kan en lätt
vibration kännas i handtaget och pe-
dalen men detta är inte tecken på fel.
 Denna ABS har ett testläge som gör
att föraren kan känna av pulseringen i
bromshandtaget eller bromspedalen
när ABS-funktionen är inkopplad. Ta
kontakt med din Yamaha-återförsälja-
re eftersom specialverktyg måste an-
vändas.VIKTIGT
MCA20100
Var försiktig så att sensor eller rotor inte
skadas. Om någon av dem skadas kan
ABS-funktionen fungera felaktigt.
1. Framhjulets sensor
2. Framhjulets sensorrotor
1. Bakhjulssensor
2. Rotor för bakhjulssensor
1
2
12
UB4TM2M0.book Page 14 Wednesday, August 26, 2020 4:59 PM

Instrument och kontrollfunktioner
3-15
3
MAU13077

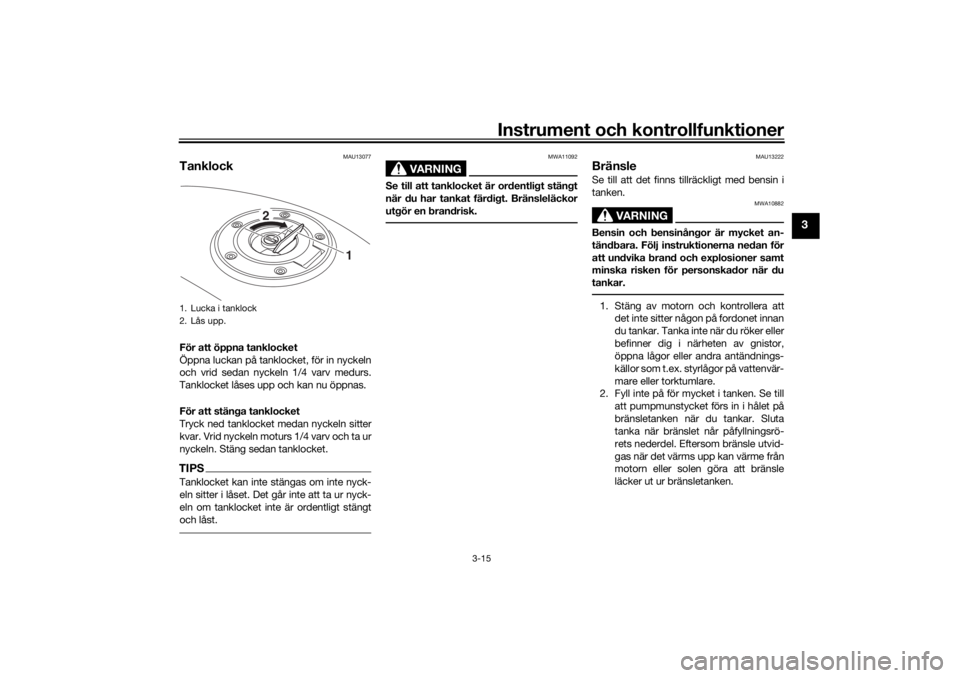

TanklockFör att öppna tanklocket
Öppna luckan på tanklocket, för in nyckeln
och vrid sedan nyckeln 1/4 varv medurs.
Tanklocket låses upp och kan nu öppnas.
För att stänga tanklocket
Tryck ned tanklocket medan nyckeln sitter
kvar. Vrid nyckeln moturs 1/4 varv och ta ur
nyckeln. Stäng sedan tanklocket.TIPSTanklocket kan inte stängas om inte nyck-
eln sitter i låset. Det går inte att ta ur nyck-
eln om tanklocket inte är ordentligt stängt
och låst.
VARNING
MWA11092
Se till att tanklocket är ordentligt stängt
när du har tankat färdigt. Bränsleläckor
utgör en brandrisk.
MAU13222
BränsleSe till att det finns tillräckligt med bensin i
tanken.
VARNING
MWA10882
Bensin och bensinångor är mycket an-
tändbara. Följ instruktionerna nedan för
att undvika brand och explosioner samt
minska risken för personskador när du
tankar.1. Stäng av motorn och kontrollera attdet inte sitter någon på fordonet innan
du tankar. Tanka inte när du röker eller
befinner dig i närheten av gnistor,
öppna lågor eller andra antändnings-
källor som t.ex. styrlågor på vattenvär-
mare eller torktumlare.
2. Fyll inte på för mycket i tanken. Se till
att pumpmunstycket förs in i hålet på
bränsletanken när du tankar. Sluta
tanka när bränslet når påfyllningsrö-
rets nederdel. Eftersom bränsle utvid-
gas när det värms upp kan värme från
motorn eller solen göra att bränsle
läcker ut ur bränsletanken.
1. Lucka i tanklock
2. Lås upp.
1
2
UB4TM2M0.book Page 15 Wednesday, August 26, 2020 4:59 PM

Instrument och kontrollfunktioner
3-16
3
3. Torka omedelbart upp eventuellt spilltbränsle. VIKTIGT: Torka omedelbart
av bränsle som spillts med en ren,
torr, mjuk trasa eftersom bränsle
kan försämra målade ytor och plas-
ter.
[MCA10072]
4. Se till att tanklocket stängs ordentligt.
VARNING
MWA15152
Bensin är giftigt och kan orsaka person-
skador eller dödsfall. Var försiktig när du
hanterar bensin. Sug aldrig upp bensin
med munnen. Om du råkar svälja bensin,
inandas mycket bensinångor eller får
bensin i ögonen, ska du genast uppsöka
läkare. Om du får bensin på huden ska
du tvätta området med tvål och vatten.
Byt kläder om du får bensin på kläderna.
MAU86072
Yamaha-motorn har konstruerats för blyfri bensin med ett oktantal på 90 eller högre.
Om motorn knackar eller spikar bör du an-
vända bensin av ett annat märke eller med
högre oktantal.TIPS Detta märke identifierar det bränsle
som rekommenderas för fordonet en-
ligt EU-förordning (EN228). 
Kontrollera att munstycket på bensin-
pumpen har samma bränslemärkning.
Gasohol
Det finns två typer av gasohol: gasohol som
innehåller etanol eller metanol. Bensin som
innehåller etanol kan användas om etano-
linnehållet inte överstiger 10 % (E10). Ben-
sin som innehåller metanol
rekommenderas ej av Yamaha eftersom
den kan åstadkomma skador på bränsle-
systemet eller orsaka problem med fordo-
nets prestanda.VIKTIGT
MCA11401
Använd bara blyfri bensin. Om du använ-
der bensin som inte är blyfri kan allvarli-
ga skador uppstå på motorn, exempelvis
ventiler, kolvringar och avgassystem.
1. Bränsletankens påfyllningsrör
2. Maximal bränslenivå
2
1
Rekommenderat bränsle:
Blyfri bensin (E10 kan användas)
Oktantal (RON): 90
Ta n k v o l y m :
17.0 L (4.49 US gal, 3.74 Imp.gal)
Bränsletankens reserv: 3.5 L (0.92 US gal, 0.77 Imp.gal)
E5
E10
UB4TM2M0.book Page 16 Wednesday, August 26, 2020 4:59 PM

Instrument och kontrollfunktioner
3-17
3
MAU86240
Bränsletankens ventilations-
slang och överfyllningsslangVentilationsslangen förhindrar att vakuum
bildas i bränsletanken.
Överfyllningsslangen dränerar ut överflödig
bensin på ett säkert avstånd från fordonet.
Innan du använder fordonet: Kontrollera alla slangkopplingar.
 Kontrollera att ingen av slangarna har
sprickor eller är skadad och byt ut om
nödvändigt.
 Kontrollera att ändarna på slangarna
inte är igensatta och rengör om nöd-
vändigt.
 Kontrollera att slangarna är placerade
enligt anvisningarna.
MAU13435
KatalysatorAvgassystemet har en katalysator eller flera
som minskar skadliga avgasutsläpp.
VARNING
MWA10863
Avgassystemet är hett efter körning. För
att förhindra brandrisk och brännska-
dor:
 Parkera inte i närheten av brandfar-
liga områden som gräs eller annat
material som lätt kan antändas.
 Parkera på en plats där fotgängare
eller barn inte kan komma i kontakt
med det heta avgassystemet.
 Försäkra dig om att avgassystemet
har kallnat innan du arbetar med
det.
 Låt inte motorn gå på tomgång i
mer än några minuter. Lång tom-
gångskörning kan göra att värme
byggs upp.
MAUM3740
SadelFör att ta bort sadeln
Stoppa in nyckeln i sadellåsets nyckelhål,
vrid nyckeln moturs och lyft av sadeln.
För att montera sadeln
Placera utsprånget framför sadeln i sadel-
hållaren, passa in sadeln för att kunna mon-
tera sadelfästet i sadellåset, tryck ned den
bakre delen av sadeln för att låsa fast den
och ta sedan ur nyckeln.
1. Bränsletankens överfyllningsslang
2. Bränsletankens ventilationsslang
3. Klamma
4. Ursprungligt läge (färgmarkering)ZAUM1343
1
2
3
4
1. Sadellås
2. Lås upp.
1
2
ZAUM1406
UB4TM2M0.book Page 17 Wednesday, August 26, 2020 4:59 PM

Instrument och kontrollfunktioner
3-18
3
TIPSKontrollera att sadeln sitter ordentligt fast
innan du kör iväg.
MAUM3800
HjälmhållarkabelHjälmhållaren är placerad under sadeln.
Det finns en hjälmhållarkabel i ägarens
verktygssats som används för att fästa hjäl-
men i hjälmhållaren.
För att fästa en hjälm med hjälmhållar-
kabeln1. Ta bort sadeln. (Se sidan 3-17.)
2. Trä hjälmhållarkabeln genom hjäl- mens spänne på remmen så som vi-
sas och haka sedan fast kabelöglorna
över hjälmhållaren.
3. Placera hjälmen på fordonets vänstra eller högra sida eller ovanpå bränsle-
tanken och montera sedan sadeln.
VARNING! Kör aldrig motorcykeln med en hjälm fastsatt i hjälmhålla-
ren eftersom hjälmen kan fastna i
föremål vilket kan leda till att du
tappar kontrollen över motorcykeln
och en olycka.
[MWA10162]
Ta bort hjälmen från hjälmhållarens ka-
bel
Ta bort sadeln, ta bort hjälmhållarkabeln
från hjälmhållaren samt hjälmen och sätt
sedan tillbaka sadeln.
1. Fästbygel
2. Sadelhållare
3. Sadelfäste
4. SadellåsZAUM1407
1
1
2
4 3
1. Remspänne på hjälm
2. Hjälmhållarkabel
3. Hjälmhållare2 1 3 ZAUM1408
UB4TM2M0.book Page 18 Wednesday, August 26, 2020 4:59 PM
