2021 YAMAHA MT-125 stop start

Instrument och kontrollfunktioner
3-2
3
MAU4939N
Indikeringslampor och varnings-
lampor
MAU11022
Indikeringslampa för blinkers “ ”
Den här indikeringslampan blinkar när en
blinkerslampa blinkar.
MAU11061
Indikeringslampa för neutralläge “ ”
Denna indikeringslampa tänds när växeln
ligger i friläge.
MAU11081
Indikeringslampa för helljus “ ”
Denna indikeringslampa tänds när helljuset
slås på.
MAU11449
Varningslampa för
kylvätsketemperatur “ ”
Varningslampan tänds om motorn överhet-
tas. Om det inträffar måste du stanna mo-
torn omedelbart och låta den kallna. (Se
sidan 6-34.)
Kylfläktarna startas och stoppas automa-
tiskt beroende på kylvätsketemperaturen
på fordon med kylfläkt.TIPSLampan tänds i några sekunder och slock-
nar sedan när fordonet startas. Om lampan
inte tänds eller om den fortsätter att lysa
ska du låta en Yamaha-återförsäljare kon-
trollera fordonet. VIKTIGT
MCA10022
Fortsätt inte att köra motorn om den är
överhettad.
MAU88330
Felindikeringslampa (MIL) “ ”
Lampan tänds eller blinkar om ett problem
avkänns i motorn eller något annat styrsys-
tem i fordonet. Låt en Yamaha-återförsälja-
re kontrollera det inbyggda
diagnostiksystemet om det inträffar. Var-
ningslampans elektriska krets kan kontrol-
leras genom att du slår på strömmen till
fordonet. Lampan ska tändas i några sek-
under och sedan släckas. Om lampan inte
tänds när strömmen till fordonet slås på el-
ler om den fortsätter att lysa ska du låta en
Yamaha-återförsäljare kontrollera fordonet.VIKTIGT
MCA26820
Om MIL börjar blinka ska du minska mo-
torvarvtalet för att förhindra skador på
avgassystemet.TIPSMotorn övervakas av det inbyggda diag-
nostiksystemet som avkänner försämringar
eller fel i emissionssystemet. På grund av
specifikationen kan MIL tändas eller blinka
om fordonet ändras, underhållet brister
samt om motorcykeln används för mycket
eller på fel sätt. Följ dessa försiktighetsåt-
gärder för att förhindra detta.  Försök inte ändra programvaran i mo-
torns styrenhet.
1. Växlingslampa
2. Indikeringslampor för blinkers “ ”
3. Indikeringslampa för helljus “ ”
4. ABS-bromssystemets varningslampa “ ”
5. Felindikeringslampa “ ”
6. Varningslampa för
kylvätsketemperatur “ ”
7. Indikeringslampa för neutralläge “ ”ZAUM15665 6 7
2
3
4
1
ABS
UB6GM1M0.book Page 2 Wednesday, July 15, 2020 3:40 PM

Instrument och kontrollfunktioner
3-11
3
MAU1234R
StyrarmaturerVänster
Höger
MAU12352
Ljusblinkknapp “ ”
Tryck på knappen för att blinka med hellju-
set.TIPSLjusblinkknappen har ingen effekt när av-
bländningskontakten är inställd på “ ”.
MAU12402
Avbländningskontakt “ / ”
Ställ in kontakten på “ ” för helljus
och “ ” för halvljus.
MAU12461
Blinkersomkopplare “ / ”
För att blinka med höger blinkers, skjut
knappen till “ ”. För att blinka med vän-
ster blinkers, skjut knappen till “ ”. När du
släpper knappen återgår den till sitt mittlä-
ge. För att stänga av blinkningen, tryck in
knappen när den har återgått till sitt mittlä-
ge.
MAU12501
Signalknapp “ ”
Tryck in knappen för att ge ljudsignal.
MAU68271
Motorns start-/stoppknapp “ / / ”
Ställ in knappen på “ ” och tryck knappen
mot “ ” när du vill dra igång motorn med
startmotorn. Se sidan 5-2 för startinstruk-
tioner före start av motorn.
Ställ in knappen på “ ” när du vill stoppa
motorn i en nödsituation, exempelvis om
fordonet välter eller gasreglaget kärvar.
1. Ljusblinkknapp “ ”
2. Avbländningskontakt “ / ”
3. Signalknapp “ ”
4. Blinkersomkopplare “ / ”
1. Motorns start/stoppknapp “ / / ”
12
3
4
1
UB6GM1M0.book Page 11 Wednesday, July 15, 2020 3:40 PM

Instrument och kontrollfunktioner
3-18
3
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
MAU44895
Avstängningssystem för tänd-
kretsSystemet förhindrar att motorn startas när
en växel är ilagd om inte kopplingshandta-
get är intryckt och sidostödet är uppfällt.
Det stoppar även motorn om sidostödet
fälls ned när en växel är ilagd och motorn är
igång.
Kontrollera regelbundet systemet med pro-
ceduren nedan.TIPSDenna kontroll är mest tillförlitlig om
motorn är varm.
 Se sidorna 3-1 och 3-11 för informa-
tion om strömställarens användning.
UB6GM1M0.book Page 18 Wednesday, July 15, 2020 3:40 PM

Instrument och kontrollfunktioner
3-19
3

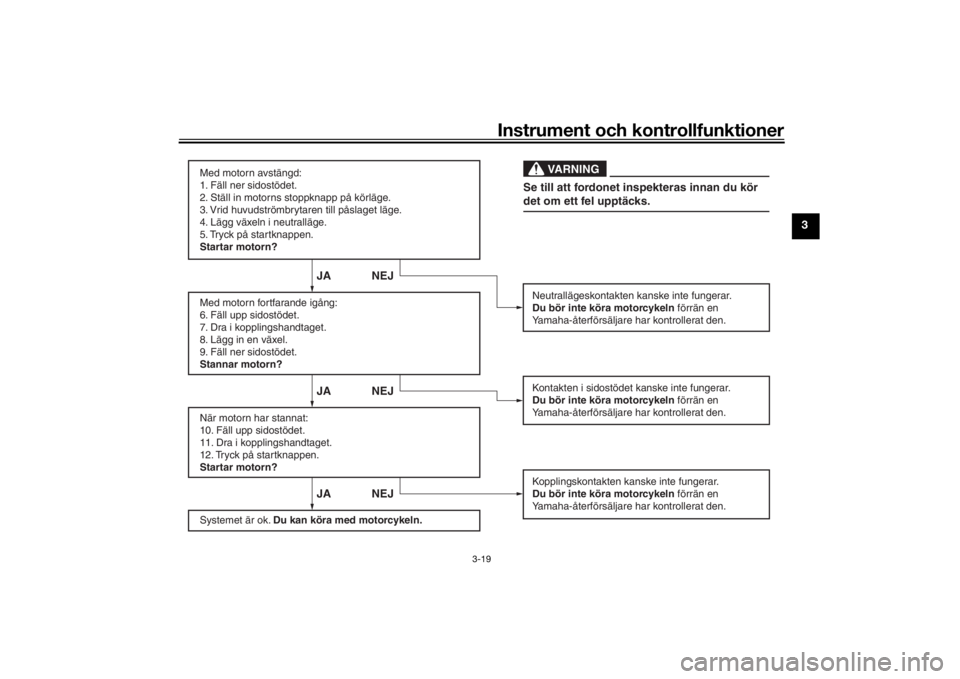

JA NEJ JA NEJ JA NEJ
VARNING
Med motorn avstängd:
1. Fäll ner sidostödet.
2. Ställ in motorns stoppknapp på körläge.
3. Vrid huvudströmbrytaren till påslaget läge.
4. Lägg växeln i neutralläge.
5. Tryck på startknappen.
Startar motorn?Neutrallägeskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Med motorn fortfarande igång:
6. Fäll upp sidostödet.
7. Dra i kopplingshandtaget.
8. Lägg in en växel.
9. Fäll ner sidostödet.
Stannar motorn?
Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
När motorn har stannat:
10. Fäll upp sidostödet.
11. Dra i kopplingshandtaget.
12. Tryck på startknappen.
Startar motorn?
Kopplingskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Systemet är ok. Du kan köra med motorcykeln.
Se till att fordonet inspekteras innan du kör
det om ett fel upptäcks.
UB6GM1M0.book Page 19 Wednesday, July 15, 2020 3:40 PM

Hantering och viktiga punkter vid körning
5-2
5
MAU86690
Starta motornTändkretsens avstängningssystem gör att
det går att starta när: växeln ligger i neutralläge eller
 en växel ligger i, sidostödet är uppfällt
och kopplingshandtaget trycks in.
Starta motorn1. Vrid huvudströmbrytaren till påslaget läge och ställ in motorns stoppknapp
på körläget.
2. Kontrollera att indikatorn och var- ningslamporna tänds i några sekunder
och sedan slocknar. (Se sidan 3-2.)TIPSStarta inte motorn om varningslam-
pan för motorproblem fortsätter att ly-
sa.
 ABS-varningslampan ska tändas och
lysa tills fordonet når en hastighet på
10 km/h (6 mi/h).VIKTIGT
MCA24110
Om en varnings- eller indikatorlampa
inte fungerar så som beskrivs ovan ska
du låta en Yamaha-återförsäljare kon-
trollera fordonet.3. Lägg växeln i neutralläge. 4. Starta motorn genom att trycka på
startknappen.
5. Släpp startknappen när motorn startar eller efter 5 sekunder. Vänta i 10 sek-
under på att batterispänningen ska
återställas innan du trycker på knap-
pen igen.
VIKTIGT
MCA11043
För att motorn ska hålla så länge som
möjligt bör du undvika kraftiga accelera-
tioner så länge som motorn är kall!
MAU45312
TIPSDenna modell är utrustad med en lutnings-
givare som stänger av motorn vid en vält-
ning. I sådana fall ska du stänga av och slå
på huvudströmbrytaren. Om detta inte görs
kommer motorn inte att starta även om mo-
torn går runt när startknappen trycks in.
UB6GM1M0.book Page 2 Wednesday, July 15, 2020 3:40 PM

10-1
10
RegisterAABS ....................................................... 3-13
ABS-varningslampa ................................ 3-3
Avbländningskontakt ............................ 3-11
Avstängningssystem för tändkrets ....... 3-18BBakfjädring, smörjning .......................... 6-26
Bakljus/bromsljus ................................. 6-30
Batteri ................................................... 6-28
Blinkerslampa, byte .............................. 6-30
Blinkersomkopplare .............................. 3-11
Bränsle .................................................. 3-15
Bränsleförbrukning, tips för att sänka .... 5-4
Bränsletankens ventilationsslang och överfyllningsslang ........................ 3-16
Bromshandtag ...................................... 3-12
Bromsljuskontakter ............................... 6-20
Broms- och kopplingshandtag, kontroll av och smörjning ................... 6-25
Bromspedal .......................................... 3-13
Bromspedalens spel, justering ............. 6-20
Bromspedal och växelpedal, kontroll av och smörjning ................... 6-25
Bromsvätska, byte ................................ 6-22
Bromsvätskenivå, kontroll av ................ 6-21DDäck...................................................... 6-16
Dataregistrering, fordon .......................... 9-2
Delarnas placering .................................. 2-1
Diagnoskontakt ....................................... 9-2FFelindikeringslampa (MIL) ....................... 3-2
Felsökning............................................. 6-32
Felsökningsschema .............................. 6-33 Fordonsbelysning ................................. 6-30
Försiktighet med matta färger ................ 7-1
Förvaring ................................................ 7-3
Frambromshandtagets spel, kontroll ... 6-20
Framgaffel, kontroll av .......................... 6-26
GGashandtagets spel, justering .............. 6-15
Gashandtag och kabel, kontroll av
och smörjning .................................... 6-24HHjälmhållare .......................................... 3-17
Hjul ....................................................... 6-18
Hjullager, kontroll av ............................. 6-27
Huvudströmbrytare/styrlås ..................... 3-1IIdentifikationsnummer ............................ 9-1
Indikeringslampa för blinkers ................. 3-2
Indikeringslampa för helljus.................... 3-2
Indikeringslampa för neutralläge ............ 3-2
Indikeringslampor och
varningslampor .................................... 3-2
Inkörning av motorn ............................... 5-1KKablar, kontroll av och smörjning ......... 6-24
Kanister .................................................. 6-9
Kåpor, lossa och sätta fast..................... 6-8
Katalysator ........................................... 3-16
Kedja, rengöring och smörjning ........... 6-24
Kedjespänning...................................... 6-23
Kontroll av bromsbelägg, fram och bak .............................................. 6-21
Kopplingshandtag ................................ 3-12
Kopplingshandtagets spel, justering .... 6-19
Kylvätska .............................................. 6-12
LLjusblinkknapp ......................................3-11
Luftfilter och luftfiltrets slang, byte och rengöring......................................6-14MMotorcykelns identifikationsnummer ......9-1
Motorn överhettas.................................6-34
Motorns serienummer .............................9-1
Motorns start-/stoppknapp...................3-11
Motorolja och oljefilter ..........................6-10
Multi-funktionsmätare .............................3-3NNummerskyltsbelysning, byte ...............6-31PParkering .................................................5-4SSadel .....................................................3-17
Säkerhetsinformation ..............................1-1
Säkringar, byte ......................................6-29
Sidostöd................................................3-18
Sidostöd, kontroll av och smörjning .....6-26
Signalknapp ..........................................3-11
Skötsel ....................................................7-1
Skötsel och smörjning, regelbunden ......6-4
Specifikationer ........................................8-1
Ställa motorcykeln ................................6-31
Starta motorn ..........................................5-2
Styrarmaturer ........................................3-11
Styrning, kontroll av ..............................6-27TTändstift, kontroll ....................................6-8
Tanklock................................................3-14
Tomgångsvarvtal ..................................6-14
Typskylt ...................................................9-1
UB6GM1M0.book Page 1 Wednesday, July 15, 2020 3:40 PM
