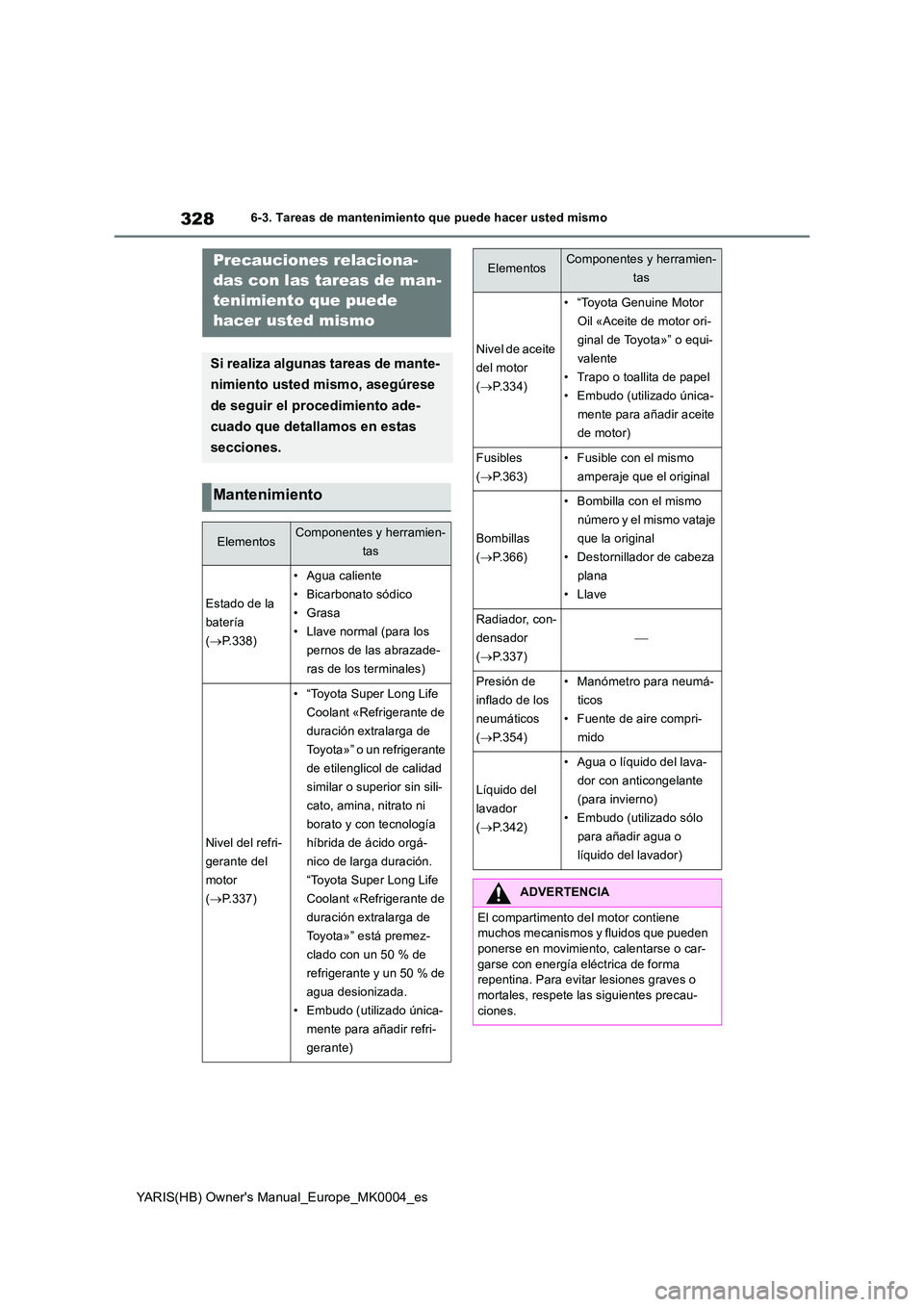

328
YARIS(HB) Owner's Manual_Europe_MK0004_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
6-3.Tare as de mantenimie nto que p uede hac er us ted mismoPrecauciones relaciona-
das con las tareas de man-
tenimiento que puede
hacer usted mismo
Si realiza algunas tareas de mante-
nimiento usted mismo, asegúrese
de seguir el procedimiento ade-
cuado que detallamos en estas
secciones.
Mantenimiento
ElementosComponentes y herramien-
tas
Estado de la
batería
( →P.338)
• Agua caliente
• Bicarbonato sódico
•Grasa
• Llave normal (para los
pernos de las abrazade-
ras de los terminales)
Nivel del refri-
gerante del
motor
( →P.337)
• “Toyota Super Long Life
Coolant «Refrigerante de
duración extralarga de
Toyota»” o un refrigerante
de etilenglicol de calidad
similar o superior sin sili-
cato, amina, nitrato ni
borato y con tecnología
híbrida de ácido orgá-
nico de larga duración.
“Toyota Super Long Life
Coolant «Refrigerante de
duración extralarga de
Toyota»” está premez-
clado con un 50 % de
refrigerante y un 50 % de
agua desionizada.
• Embudo (utilizado única-
mente para añadir refri-
gerante)
Nivel de aceite
del motor
( →P.334)
• “Toyota Genuine Motor
Oil «Aceite de motor ori-
ginal de Toyota»” o equi-
valente
• Trapo o toallita de papel
• Embudo (utilizado única-
mente para añadir aceite
de motor)
Fusibles
( →P.363)
• Fusible con el mismo
amperaje que el original
Bombillas
( →P.366)
• Bombilla con el mismo
número y el mismo vataje
que la original
• Destornillador de cabeza
plana
•Llave
Radiador, con-
densador
( →P.337)
⎯
Presión de
inflado de los
neumáticos
( →P.354)
• Manómetro para neumá-
ticos
• Fuente de aire compri-
mido
Líquido del
lavador
( →P.342)
• Agua o líquido del lava-
dor con anticongelante
(para invierno)
• Embudo (utilizado sólo
para añadir agua o
líquido del lavador)
ADVERTENCIA
El compartimento del motor contiene muchos mecanismos y fluidos que pueden
ponerse en movimiento, calentarse o car- garse con energía eléctrica de forma repentina. Para evitar lesiones graves o
mortales, respete las siguientes precau- ciones.
ElementosComponentes y herramien-
tas

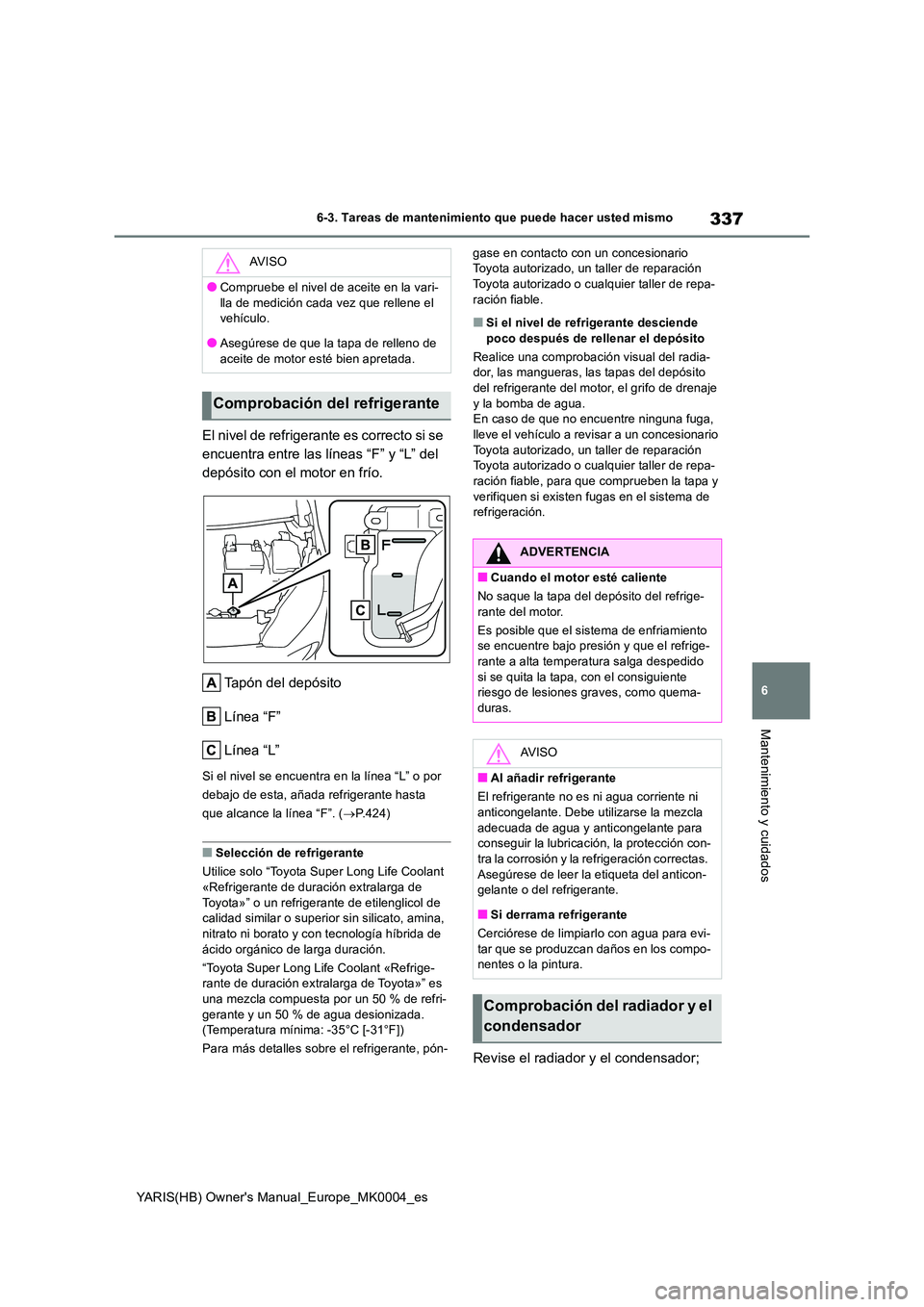

337
6
YARIS(HB) Owner's Manual_Europe_MK0004_es
6-3. Tareas de mantenimiento que puede hacer usted mismo
Mantenimiento y cuidados
El nivel de refrigerante es correcto si se
encuentra entre las líneas “F” y “L” del
depósito con el motor en frío.
Tapón del depósito
Línea “F”
Línea “L”
Si el nivel se encuentra en la línea “L” o por
debajo de esta, añada refrigerante hasta
que alcance la línea “F”. ( →P.424)
■Selección de refrigerante
Utilice solo “Toyota Super Long Life Coolant «Refrigerante de duración extralarga de
Toyota»” o un refrigerante de etilenglicol de calidad similar o superior sin silicato, amina, nitrato ni borato y con tecnología híbrida de
ácido orgánico de larga duración.
“Toyota Super Long Life Coolant «Refrige- rante de duración extralarga de Toyota»” es una mezcla compuesta por un 50 % de refri-
gerante y un 50 % de agua desionizada. (Temperatura mínima: -35°C [-31°F])
Para más detalles sobre el refrigerante, pón-
gase en contacto con un concesionario Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller de repa-
ración fiable.
■Si el nivel de refrigerante desciende poco después de rellenar el depósito
Realice una comprobación visual del radia- dor, las mangueras, las tapas del depósito
del refrigerante del motor, el grifo de drenaje y la bomba de agua.En caso de que no encuentre ninguna fuga,
lleve el vehículo a revisar a un concesionario Toyota autorizado, un taller de reparación Toyota autorizado o cualquier taller de repa-
ración fiable, para que comprueben la tapa y verifiquen si existen fugas en el sistema de refrigeración.
Revise el radiador y el condensador;
AV I S O
●Compruebe el nivel de aceite en la vari-
lla de medición cada vez que rellene el vehículo.
●Asegúrese de que la tapa de relleno de
aceite de motor esté bien apretada.
Comprobación del refrigerante
ADVERTENCIA
■Cuando el motor esté caliente
No saque la tapa del depósito del refrige- rante del motor.
Es posible que el sistema de enfriamiento se encuentre bajo presión y que el refrige-
rante a alta temperatura salga despedido si se quita la tapa, con el consiguiente riesgo de lesiones graves, como quema-
duras.
AV I S O
■Al añadir refrigerante
El refrigerante no es ni agua corriente ni
anticongelante. Debe utilizarse la mezcla adecuada de agua y anticongelante para conseguir la lubricaci ón, la protección con-
tra la corrosión y la refrigeración correctas. Asegúrese de leer la etiqueta del anticon-gelante o del refrigerante.
■Si derrama refrigerante
Cerciórese de limpiarlo con agua para evi- tar que se produzcan daños en los compo-nentes o la pintura.
Comprobación del radiador y el
condensador

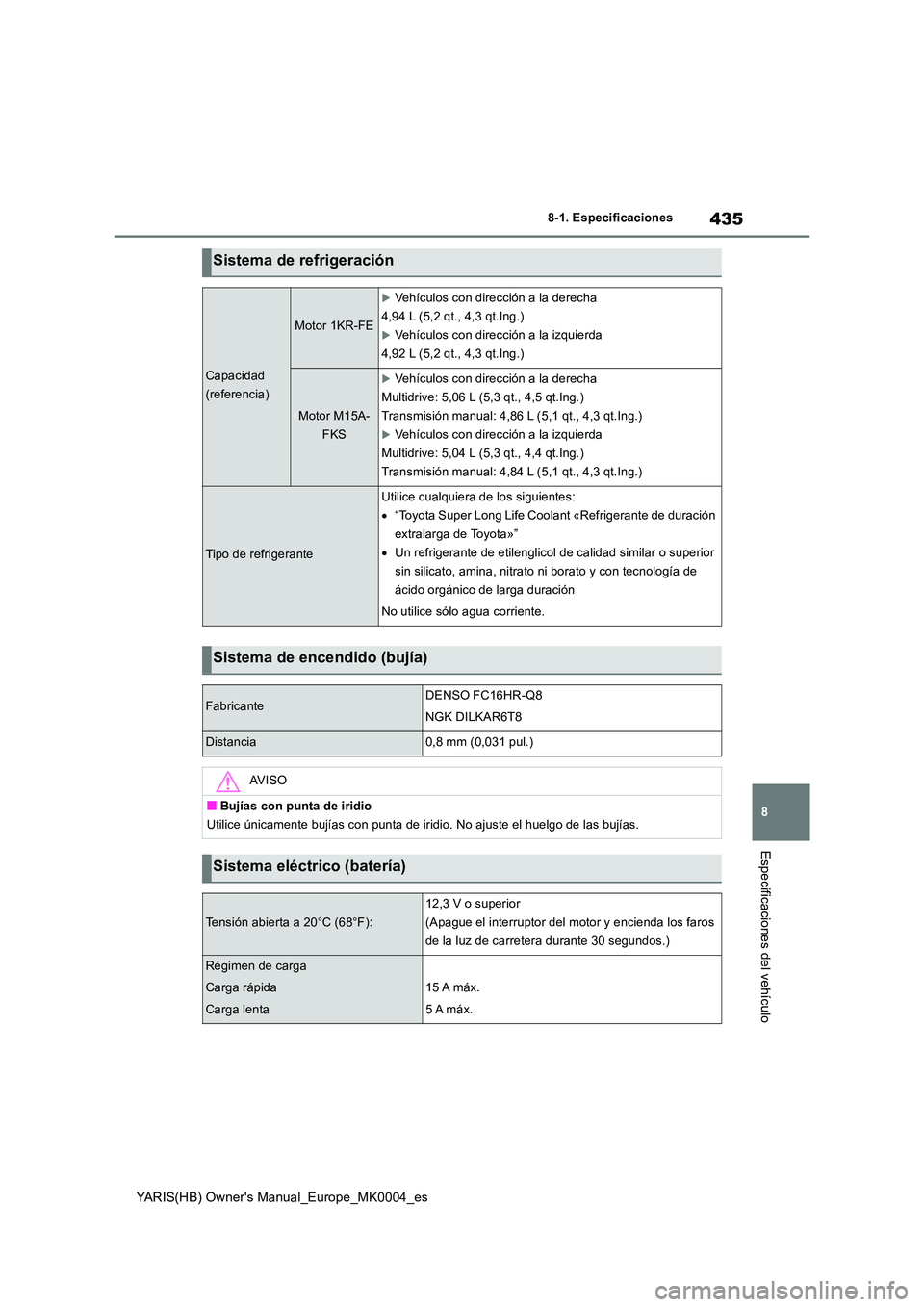

435
8
YARIS(HB) Owner's Manual_Europe_MK0004_es
8-1. Especificaciones
Especificaciones del vehículo
Sistema de refrigeración
Capacidad
(referencia)
Motor 1KR-FE
Vehículos con dirección a la derecha
4,94 L (5,2 qt., 4,3 qt.Ing.)
Vehículos con dirección a la izquierda
4,92 L (5,2 qt., 4,3 qt.Ing.)
Motor M15A-
FKS
Vehículos con dirección a la derecha
Multidrive: 5,06 L (5,3 qt., 4,5 qt.Ing.)
Transmisión manual: 4,86 L (5,1 qt., 4,3 qt.Ing.)
Vehículos con dirección a la izquierda
Multidrive: 5,04 L (5,3 qt., 4,4 qt.Ing.)
Transmisión manual: 4,84 L (5,1 qt., 4,3 qt.Ing.)
Tipo de refrigerante
Utilice cualquiera de los siguientes:
• “Toyota Super Long Life Coolant «Refrigerante de duración
extralarga de Toyota»”
• Un refrigerante de etilenglicol de calidad similar o superior
sin silicato, amina, nitrato ni borato y con tecnología de
ácido orgánico de larga duración
No utilice sólo agua corriente.
Sistema de encendido (bujía)
FabricanteDENSO FC16HR-Q8
NGK DILKAR6T8
Distancia0,8 mm (0,031 pul.)
AV I S O
■Bujías con punta de iridio
Utilice únicamente bujías con punta de iridio. No ajuste el huelgo de las bujías.
Sistema eléctrico (batería)
Tensión abierta a 20°C (68°F):
12,3 V o superior
(Apague el interruptor del motor y encienda los faros
de la luz de carretera durante 30 segundos.)
Régimen de carga
Carga rápida
Carga lenta
15 A máx.
5 A máx.
