2021 TOYOTA YARIS HATCHBACK sensor

337
6
YARIS(HB) handleiding_Europa_MK0001_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1Druk op / (verticaal display)
of / (horizontaal display)
van de bedieningstoetsen van het
instrumentenpaneel en selecteer
.
2 Druk op / (verticaal display)
of / (horizontaal display) om
“Vehicle Settings” (voertuiginstellin-
gen) te selecteren en druk vervol-
gens op .
3 Druk op / om “TPWS set-
ting” (instelling TPWS) te selecteren
en druk vervolgens op .
4 Rijd rechtuit (met zo min mogelijk
bochten naar links en rechts) met
een snelheid van ten minste onge-
veer 40 km/h gedurende ongeveer
10 tot 30 minuten.
De registratie is voltooid wanneer het waar-
schuwingslampje lage bandenspanning
dooft en de bandenspanning van elke band
wordt weergegeven op het multi-informatie-
display.
De registratie duurt in bepaalde gevallen
mogelijk langer dan ongeveer 1 uur, bijvoor-
beeld wanneer de auto gedurende langere
tijd heeft stilgestaan voor verkeerslichten,
enz. ( →Blz. 337)
Initialiseer het bandenspanningswaarschu-
wingssysteem nadat u de identificatiecodes
hebt geregistreerd. ( →Blz. 335)
■Bij het registreren van identificatieco-
des
●Controleer voordat u de identificatiecode-
registratie uitvoert of er zich geen velgen
met bandenspanningssensoren en -zen-
ders in de buurt van de auto bevinden.
●Initialiseer het bandenspanningswaarschu-
wingssysteem nadat u de identificatieco-
des hebt geregistreerd. Als het systeem is
geïnitialiseerd voordat de identificatieco-
des zijn geregistreerd, zijn de geïnitiali-
seerde waarden ongeldig.
●De banden zijn na het voltooien van de
registratie warm. Laat daarom de banden
afkoelen voordat u de initialisatie uitvoert.
■Annuleren van de identificatiecodere-
gistratie
●Zet, om de identificatiecoderegistratie te
annuleren nadat deze is gestart, het con-
tact UIT voordat u gaat rijden.
Als er met de auto wordt gereden nadat de
identificatiecoderegistra tie is gestart, start
dan de identificatiecoderegistratieproce-
dure nogmaals om de registratie te annule-
ren en zet het contact vóór het rijden UIT.
●Als de identificatiecoderegistratie is gean-
nuleerd, knippert het waarschuwings-
lampje lage bandenspanning gedurende
ongeveer 1 minuut wanneer het contact
AAN wordt gezet en blijft vervolgens bran-
den. Het bandenspanningswaarschu-
wingssysteem werkt wanneer het
waarschuwingslampje lage bandenspan-
ning dooft.
●Als het waarschuwingslampje zelfs na
enkele minuten niet uitgaat, is de identifi-
catiecoderegistratie mogelijk niet goed
geannuleerd. Start de identificatiecodere-
gistratieprocedure nogmaals om de regis-
tratie te annuleren en zet het contact vóór
het rijden UIT.
■Als identificatiecodes niet goed zijn
geregistreerd
●In de onderstaande situaties duurt de iden-
tificatiecoderegistrati e mogelijk langer dan
gebruikelijk of is registratie niet mogelijk.
(Normaal gesproken moet er gedurende
ongeveer 10 tot 30 minuten met de auto
worden gereden om de identificatiecodere-
gistratie te voltooien.)
Rijd nog een poosje door als de identifica-
tiecoderegistratie na ongeveer 30 minuten
rijden nog niet is voltooid.
YARIS(HB)_OM_Europe_OMK0001E.book Page 337 Thursday, March 12, 2020 9:10 AM

338
YARIS(HB) handleiding_Europa_MK0001_nl
6-3. Zelf uit te voeren onderhoud
• Het voltooien van de registratie duurt mogelijk langer dan gebruikelijk als er met
de auto over een onverharde weg wordt
gereden.
• Als er tijdens de regi stratie achteruit wordt
gereden, worden de tijdens de registratie
verzamelde gegevens gewist en duurt het
langer dan gebruikelijk voordat de registra-
tie is voltooid.
• Als er met de auto in druk verkeer wordt gereden of in een andere situatie waarbij
andere auto's vlakbij u rijden, duurt het
mogelijk een poosje voordat het systeem
de bandenspanningssensoren en -zenders
van uw auto herkent.
• Als er zich in of vlakbij de auto een velg met een gemonteerde bandenspannings-
sensor en -zender bevindt, is de registratie
van de identificatiecodes voor de gemon-
teerde velgen wellic ht niet mogelijk.
Parkeer de auto op een veilige plaats gedu-
rende ongeveer 20 minuten als de identifica-
tiecoderegistratie na ongeveer 1 uur rijden
niet is voltooid en voer vervolgens de identifi-
catiecoderegistratieprocedure nogmaals uit.
●In de volgende situaties wordt de identifi-
catiecoderegistratie niet gestart of is de
registratie niet goed voltooid en werkt het
systeem niet goed. Voer de identificatieco-
deregistratieprocedure nogmaals uit.
• Als het waarschuwingslampje lage ban- denspanning niet 3 keer langzaam knip-
pert wanneer wordt geprobeerd om de
identificatiecoderegistratie te starten.
• Als het waarschuwingslampje lage ban- denspanning gedurende ongeveer 1
minuut knippert en vervolgens blijft bran-
den wanneer er na de identificatiecodere-
gistratie gedurende ongeveer 10 minuten
met de auto is gereden.
●Neem contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en
uitgeruste deskundige als de identificatie-
coderegistratie niet kan worden voltooid na
het uitvoeren van de bovenstaande proce-
dure.
Uw auto is uitgerust met een banden-
spanningswaarsch uwingssysteem
waarmee door een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige identificatie-
codes kunnen worden geregistreerd
voor een tweede wielenset, bijvoor-
beeld een set winterbanden.
Na registratie van de tweede wielenset
kan een van deze twee sets worden
geselecteerd voor gebruik met het ban-
denspanningswaarschuwingssysteem.
■Bedrijfscondities voor de functie
 Deze functie voert de wijzigen van
de wielenset alleen uit als een
tweede wielenset is geregistreerd.
Als er geen tweede wielenset is
geregistreerd, wordt er niets gewij-
zigd wanneer deze functie in het
menu wordt geselecteerd.
 Alleen een wijziging tussen beide
geregistreerde wielensets is moge-
lijk. De wielensets kunnen niet wor-
den gemengd.
■Wijzigen van wielenset
1 Laat de gewenste wielenset onder
de auto monteren.
2 Druk op / (verticaal display)
of / (horizontaal display)
van de bedieningstoetsen van het
instrumentenpaneel en selecteer
.
Wielenset selecteren
YARIS(HB)_OM_Europe_OMK0001E.book Page 338 Thursday, March 12, 2020 9:10 AM

342
YARIS(HB) handleiding_Europa_MK0001_nl
6-3. Zelf uit te voeren onderhoud
■Vervangen van velgen
De velgen van uw auto zijn uitgerust met
bandenspanningssensoren en -zenders voor
het bandenspanningswaarschuwingssys-
teem, dat in een vroegtijdig stadium waar-
schuwt als de bandenspanning te laag wordt.
Bij het vervangen van velgen moeten er ban-
denspanningssensoren en -zenders worden
geplaatst. ( →Blz. 334)
■Bij het verwijderen van de wieldop
(auto's met een wieldopclip)
Verwijder de wieldop met een wieldopclip
*.*: De wieldopclip bevindt zich in het dash- boardkastje. ( →Blz. 293)
WAARSCHUWING
■Vervangen van velgen
●Gebruik alleen de in deze handleiding
aanbevolen maat velgen en banden.
Een andere maat kan resulteren in een
slechtere controle over de auto.
●Gebruik nooit een binnenband bij een
poreuze velg die ontworpen is voor een
tubeless band.
Als u dat wel doet, kan dat leiden tot
een ongeval waarbij ernstig letsel kan
ontstaan.
■Plaatsen van wielmoeren
●Plaats de wielmoeren met de schuine
kant naar het wiel toe ( →Blz. 394). Als
de wielmoeren worden geplaatst met de
schuine kant van het wiel af, kan de velg
scheuren waardoor het wiel tijdens het
rijden kan losraken. Dit kan leiden tot
een ongeval, met ernstig letsel als
gevolg.
●Breng nooit olie of vet aan op de wiel-
bouten of -moeren.
Door het gebruik van olie of vet worden
de wielmoeren mogelijk te vast aange-
draaid waardoor de bouten of de velg
beschadigd kunnen raken. Daarnaast
kunnen de wielmoeren loslopen en de
wielen losraken, wat kan leiden tot een
ongeval met ernstig letsel als gevolg.
Verwijder olie of vet van de wielbouten
of wielmoeren.
■Gebruik van beschadigde velgen niet
toegestaan
Gebruik geen gescheurde of vervormde
velgen. Als u dat wel doet, kan er tijdens
het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ont-
staan.
OPMERKING
■Vervangen van bandenspannings-
sensoren en -zenders
●Omdat het repareren of vervangen van
een band invloed kan hebben op de
bandenspanningssensoren en -zen-
ders, adviseren we u deze werkzaam-
heden uit te laten voeren door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. Ga ook voor de aanschaf
van bandenspanningssensoren en -
zenders naar een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
●Gebruik voor uw auto alleen originele
Toyota-velgen.
Bij niet-originele velgen kan niet worden
gegarandeerd dat de bandenspannings-
sensoren en -zenders goed werken.
YARIS(HB)_OM_Europe_OMK0001E.book Page 342 Thursday, March 12, 2020 9:10 AM

373
7
YARIS(HB) handleiding_Europa_MK0001_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Controlelampje (waarschuwingszoemer) Toyota Parking Assist-sensor
OFF
■Controlelampje (waarschuwingszoemer) RCTA OFF
■Controlelampje PKSB OFF
Waarschuwings-lampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Geeft aan dat er een storing aanwezig is in de Toyota Parking Assist-sen-
sor
→ Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Dit geeft aan dat het systeem tijdelijk niet beschikbaar is, doordat een sen-
sor mogelijk vuil is of is bedekt met bijvoorbeeld ijs.
→ Volg de instructies die worden weergegeven op het multi-informa-
tiedisplay. ( →Blz. 243)
Waarschuwings-
lampjeDetails/handelingen
(Knippert)
(indien aanwezig)
Geeft aan dat er een storing aanwezig is in de RCTA (Rear Crossing Traf-
fic Alert)
→ Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Geeft aan dat de achterbumper rondom de radarsensor vuil is, enz.
( → Blz. 237)
→ Volg de instructies die worden weergegeven op het multi-informa-
tiedisplay. ( →Blz. 247)
Waarschuwings-
lampjeDetails/handelingen
(indien aanwezig)
Wanneer er een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in het PKSB-systeem (Parking
Support Brake)
→Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt:
Dit geeft aan dat het systeem tijdelijk niet beschikbaar is, doordat een sen-
sor mogelijk vuil is of is bedekt met bijvoorbeeld ijs.
→ Volg de instructies die worden weergegeven op het multi-informa-
tiedisplay. ( →Blz. 254, 377)
YARIS(HB)_OM_Europe_OMK0001E.book Page 373 Thursday, March 12, 2020 9:10 AM

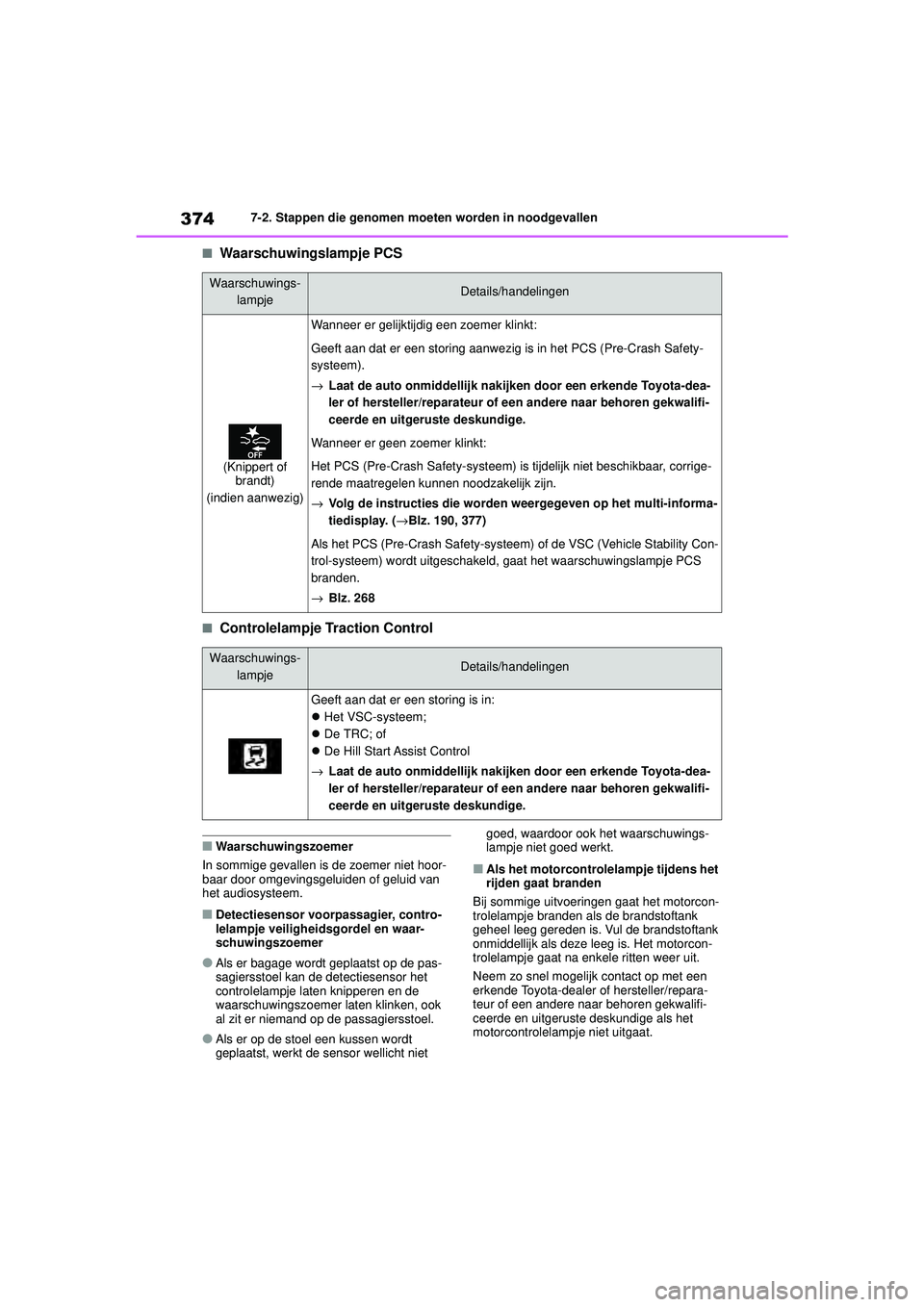

374
YARIS(HB) handleiding_Europa_MK0001_nl
7-2. Stappen die genomen moeten worden in noodgevallen
■Waarschuwingslampje PCS
■Controlelampje Traction Control
■Waarschuwingszoemer
In sommige gevallen is de zoemer niet hoor-
baar door omgevingsgeluiden of geluid van
het audiosysteem.
■Detectiesensor voorpassagier, contro-
lelampje veiligheidsgordel en waar-
schuwingszoemer
●Als er bagage wordt geplaatst op de pas-
sagiersstoel kan de detectiesensor het
controlelampje laten knipperen en de
waarschuwingszoemer laten klinken, ook
al zit er niemand op de passagiersstoel.
●Als er op de stoel een kussen wordt
geplaatst, werkt de sensor wellicht niet goed, waardoor ook het waarschuwings-
lampje niet goed werkt.
■Als het motorcontrolelampje tijdens het
rijden gaat branden
Bij sommige uitvoeringen gaat het motorcon-
trolelampje branden als de brandstoftank
geheel leeg gereden is. Vul de brandstoftank
onmiddellijk als deze l eeg is. Het motorcon-
trolelampje gaat na enkele ritten weer uit.
Neem zo snel mogel ijk contact op met een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als het
motorcontrolelampje niet uitgaat.
Waarschuwings-
lampjeDetails/handelingen
(Knippert of brandt)
(indien aanwezig)
Wanneer er gelijktijdig een zoemer klinkt:
Geeft aan dat er een storing aanwezig is in het PCS (Pre-Crash Safety-
systeem).
→ Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Wanneer er geen zoemer klinkt:
Het PCS (Pre-Crash Safety-systeem) is tijdelijk niet beschikbaar, corrige-
rende maatregelen kunnen noodzakelijk zijn.
→ Volg de instructies die worden weergegeven op het multi-informa-
tiedisplay. ( →Blz. 190, 377)
Als het PCS (Pre-Crash Safety-systeem) of de VSC (Vehicle Stability Con-
trol-systeem) wordt uitgeschakeld, gaat het waarschuwingslampje PCS
branden.
→ Blz. 268
Waarschuwings-
lampjeDetails/handelingen
Geeft aan dat er een storing is in:
Het VSC-systeem;
 De TRC; of
 De Hill Start Assist Control
→ Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
YARIS(HB)_OM_Europe_OMK0001E.book Page 374 Thursday, March 12, 2020 9:10 AM

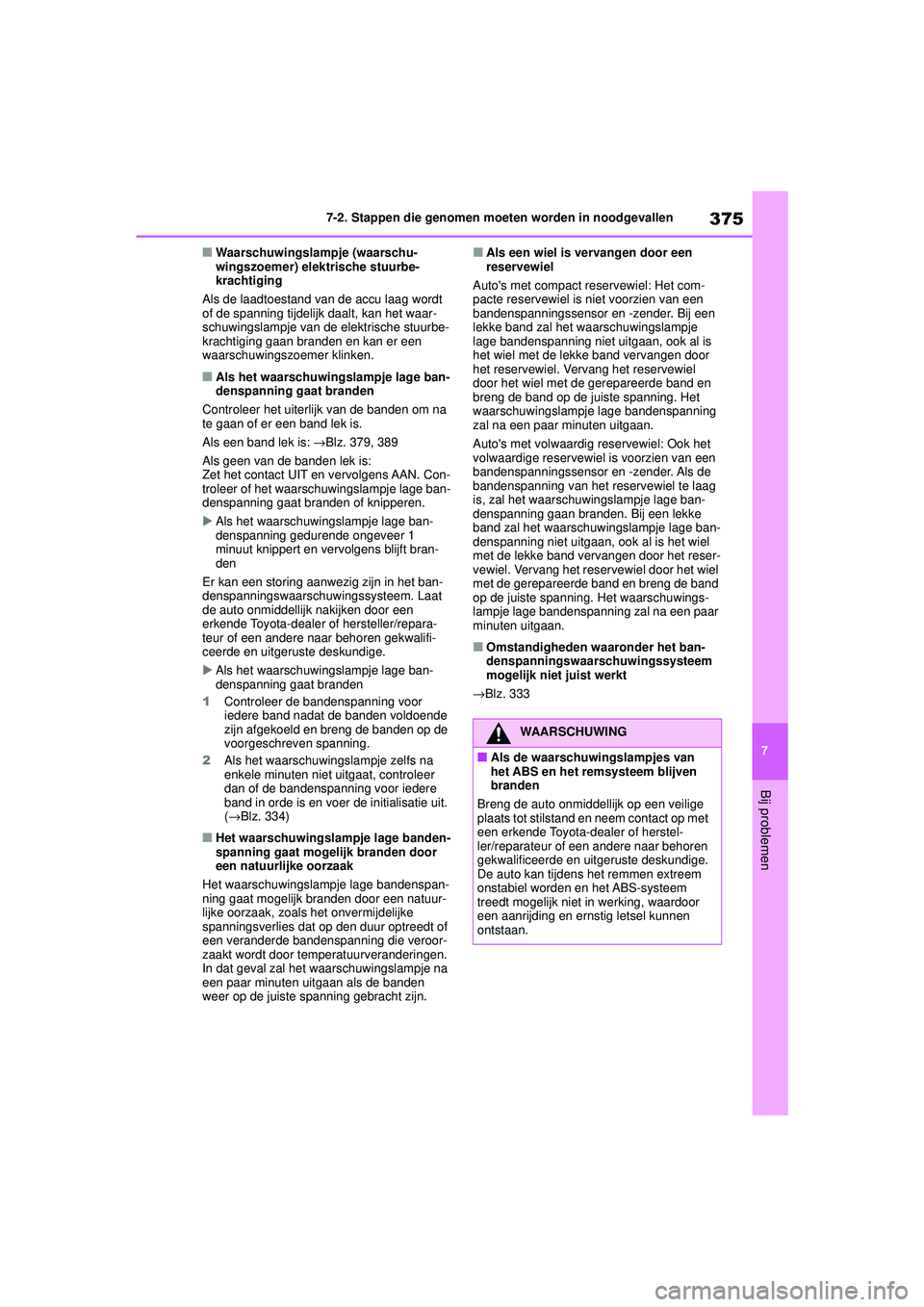

375
7
YARIS(HB) handleiding_Europa_MK0001_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Waarschuwingslampje (waarschu-
wingszoemer) elektrische stuurbe-
krachtiging
Als de laadtoestand van de accu laag wordt
of de spanning tijdelijk daalt, kan het waar-
schuwingslampje van de elektrische stuurbe-
krachtiging gaan branden en kan er een
waarschuwingszoemer klinken.
■Als het waarschuwingslampje lage ban-
denspanning gaat branden
Controleer het uiterlijk van de banden om na
te gaan of er een band lek is.
Als een band lek is: →Blz. 379, 389
Als geen van de banden lek is:
Zet het contact UIT en vervolgens AAN. Con-
troleer of het waarschuwingslampje lage ban-
denspanning gaat branden of knipperen.
 Als het waarschuwingslampje lage ban-
denspanning gedurende ongeveer 1
minuut knippert en vervolgens blijft bran-
den
Er kan een storing aanwezig zijn in het ban-
denspanningswaarschuwingssysteem. Laat
de auto onmiddellijk nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
 Als het waarschuwingslampje lage ban-
denspanning gaat branden
1 Controleer de bandenspanning voor
iedere band nadat de banden voldoende
zijn afgekoeld en breng de banden op de
voorgeschreven spanning.
2 Als het waarschuwingslampje zelfs na
enkele minuten niet uitgaat, controleer
dan of de bandenspanning voor iedere
band in orde is en voer de initialisatie uit.
(→ Blz. 334)
■Het waarschuwingslampje lage banden-
spanning gaat mogelijk branden door
een natuurlijke oorzaak
Het waarschuwingslampje lage bandenspan-
ning gaat mogelijk branden door een natuur-
lijke oorzaak, zoals het onvermijdelijke
spanningsverlies dat op den duur optreedt of
een veranderde bandenspanning die veroor-
zaakt wordt door temperatuurveranderingen.
In dat geval zal het waarschuwingslampje na
een paar minuten uitgaan als de banden
weer op de juiste spanning gebracht zijn.
■Als een wiel is vervangen door een
reservewiel
Auto's met compact reservewiel: Het com-
pacte reservewiel is niet voorzien van een
bandenspanningssensor en -zender. Bij een
lekke band zal het waarschuwingslampje
lage bandenspanning niet uitgaan, ook al is
het wiel met de lekke band vervangen door
het reservewiel. Vervang het reservewiel
door het wiel met de gerepareerde band en
breng de band op de juiste spanning. Het
waarschuwingslampje lage bandenspanning
zal na een paar minuten uitgaan.
Auto's met volwaardig reservewiel: Ook het
volwaardige reservewiel is voorzien van een
bandenspanningssensor en -zender. Als de
bandenspanning van het reservewiel te laag
is, zal het waarschuwingslampje lage ban-
denspanning gaan branden. Bij een lekke
band zal het waarschuwingslampje lage ban-
denspanning niet uitgaan, ook al is het wiel
met de lekke band vervangen door het reser-
vewiel. Vervang het reservewiel door het wiel
met de gerepareerde band en breng de band
op de juiste spanning. Het waarschuwings-
lampje lage bandenspanning zal na een paar
minuten uitgaan.
■Omstandigheden waaronder het ban-
denspanningswaarschuwingssysteem
mogelijk niet juist werkt
→ Blz. 333
WAARSCHUWING
■Als de waarschuwingslampjes van
het ABS en het remsysteem blijven
branden
Breng de auto onmiddellijk op een veilige
plaats tot stilstand en neem contact op met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
De auto kan tijdens het remmen extreem
onstabiel worden en het ABS-systeem
treedt mogelijk niet in werking, waardoor
een aanrijding en ernstig letsel kunnen
ontstaan.
YARIS(HB)_OM_Europe_OMK0001E.book Page 375 Thursday, March 12, 2020 9:10 AM

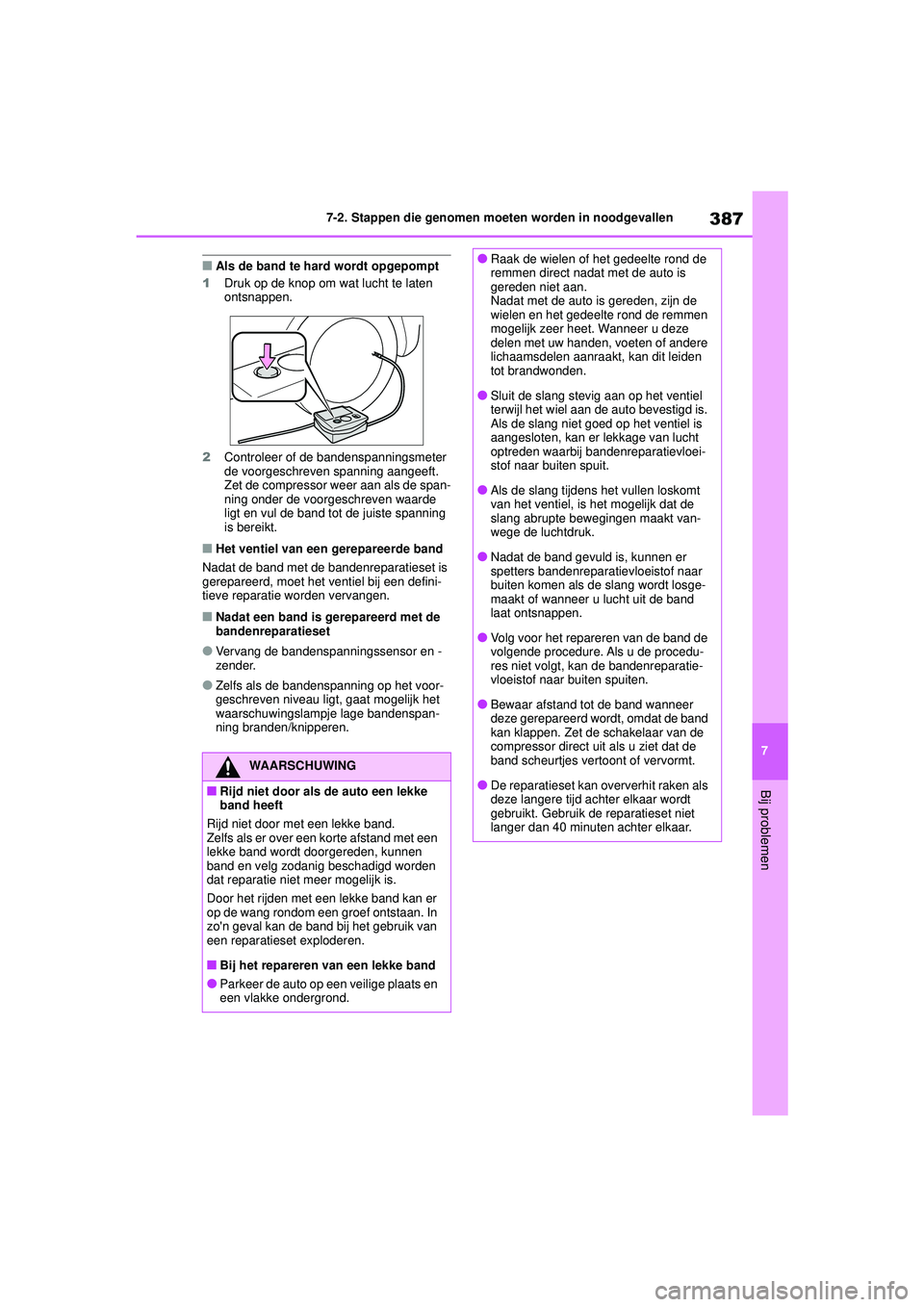

387
7
YARIS(HB) handleiding_Europa_MK0001_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
■Als de band te hard wordt opgepompt
1 Druk op de knop om wat lucht te laten
ontsnappen.
2 Controleer of de bandenspanningsmeter
de voorgeschreven spanning aangeeft.
Zet de compressor weer aan als de span-
ning onder de voorgeschreven waarde
ligt en vul de band tot de juiste spanning
is bereikt.
■Het ventiel van een gerepareerde band
Nadat de band met de bandenreparatieset is
gerepareerd, moet het ventiel bij een defini-
tieve reparatie worden vervangen.
■Nadat een band is gerepareerd met de
bandenreparatieset
●Vervang de bandenspanningssensor en -
zender.
●Zelfs als de bandenspanning op het voor-
geschreven niveau ligt, gaat mogelijk het
waarschuwingslampje lage bandenspan-
ning branden/knipperen.
WAARSCHUWING
■Rijd niet door als de auto een lekke
band heeft
Rijd niet door met een lekke band.
Zelfs als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is.
Door het rijden met een lekke band kan er
op de wang rondom een groef ontstaan. In
zo'n geval kan de band bij het gebruik van
een reparatieset exploderen.
■Bij het repareren van een lekke band
●Parkeer de auto op een veilige plaats en
een vlakke ondergrond.
●Raak de wielen of het gedeelte rond de
remmen direct nadat met de auto is
gereden niet aan.
Nadat met de auto is gereden, zijn de
wielen en het gedeelte rond de remmen
mogelijk zeer heet. Wanneer u deze
delen met uw handen, voeten of andere
lichaamsdelen aanraakt, kan dit leiden
tot brandwonden.
●Sluit de slang stevig aan op het ventiel
terwijl het wiel aan de auto bevestigd is.
Als de slang niet goed op het ventiel is
aangesloten, kan er lekkage van lucht
optreden waarbij bandenreparatievloei-
stof naar buiten spuit.
●Als de slang tijdens het vullen loskomt
van het ventiel, is het mogelijk dat de
slang abrupte bewegingen maakt van-
wege de luchtdruk.
●Nadat de band gevuld is, kunnen er
spetters bandenreparatievloeistof naar
buiten komen als de slang wordt losge-
maakt of wanneer u lucht uit de band
laat ontsnappen.
●Volg voor het repareren van de band de
volgende procedure. Als u de procedu-
res niet volgt, kan de bandenreparatie-
vloeistof naar buiten spuiten.
●Bewaar afstand tot de band wanneer
deze gerepareerd wordt, omdat de band
kan klappen. Zet de schakelaar van de
compressor direct uit als u ziet dat de
band scheurtjes vertoont of vervormt.
●De reparatieset kan oververhit raken als
deze langere tijd achter elkaar wordt
gebruikt. Gebruik de reparatieset niet
langer dan 40 minuten achter elkaar.
YARIS(HB)_OM_Europe_OMK0001E.book Page 387 Thursday, March 12, 2020 9:10 AM

389
7
YARIS(HB) handleiding_Europa_MK0001_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
Breng de auto tot stilstand op een
veilige plaats en een stevige, vlakke
ondergrond.
 Activeer de parkeerrem.
 Zet de selectiehendel in stand P
(Multidrive CVT) of de achteruit
(handgeschakelde transmissie).
 Zet de motor uit.
 Schakel de alarmknipperlichten in.
(→Blz. 360)
OPMERKING
■Voorkomen van schade aan de ban-
denspanningssensoren en -zenders
Als een band is gerepareerd met banden-
reparatievloeistof, werken de bandenspan-
ningssensor en -zender mogelijk niet
goed. Neem wanneer bandenreparatie-
vloeistof is gebruikt zo snel mogelijk con-
tact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige. Vervang na het gebruik van
bandenreparatievloeistof de bandenspan-
ningssensor en -zender wanneer de band
wordt gerepareerd of vervangen.
( → Blz. 334)
Als uw auto een lekke band
heeft (auto's met een
reservewiel)
Uw auto is voorzien van een reser-
vewiel. De lekke band kan worden
vervangen door het reservewiel.
Meer informatie over banden:
→Blz. 330
WAARSCHUWING
■Als uw auto een lekke band heeft
Rijd niet door met een lekke band. Zelfs
als er over een korte afstand met een
lekke band wordt doorgereden, kunnen
band en velg zodanig beschadigd worden
dat reparatie niet meer mogelijk is en kan
er een ongeval ontstaan.
Voor het opkrikken van de auto
YARIS(HB)_OM_Europe_OMK0001E.book Page 389 Thursday, March 12, 2020 9:10 AM
