4-3. Bedienen van verlichting en ruitenwissers
Rijden
5Verhoogt de gevoeligheid van de
ruitenwisser met regensensor
6 Verlaagt de gevoeligheid van de rui-
tenwisser met regensensor
7 Gelijktijdig inschakelen rui-
tensproeiers en ruitenwissers
Door aan de hendel te trekken treden de rui-
tenwissers en -sproeiers in werking.
De ruitenwissers maken automatisch een
aantal wisbewegingen nadat de sproeier in
werking treedt.
■De ruitenwissers en ruitensproeiers
kunnen worden bediend als
Het contact AAN staat.
■Effecten van de rijsnelheid op de ruiten-
wisserwerking (auto's met ruitenwis-
sers met regensensor)
De rijsnelheid heeft invloed op de interval-
werking.
■Regensensor (auto's met ruitenwissers
met regensensor)
●De regensensor registreert de hoeveelheid
neerslag.
De auto is voorzien van een optische sen- sor. Deze werkt mogelijk niet goed als zon-
licht van de opkomende of ondergaande
zon af en toe op de voorruit valt of als er
insecten o.i.d. op de voorruit zitten.
●Als de ruitenwisser in de AUTO-modus
wordt gezet terwijl het contact AAN staat,
maken de ruitenwissers één wisslag om
aan te geven dat de AUTO-modus is inge-
schakeld.
●Als de temperatuur van de regensensor
85°C of hoger is, of -15°C of lager, werkt
de automatische functie mogelijk niet. Zet
de ruitenwisserschakelaar
in dat geval in
een andere modus dan AUTO.
■Als er geen vloeistof uit de ruitensproei-
ers komt
Controleer of er ruitensproeiervloeistof in het
reservoir aanwezig is en controleer als dat
het geval is of de sproeierkoppen niet ver-
stopt zijn.
WAARSCHUWING
■Waarschuwing met betrekking tot het
gebruik van de ruitenwissers in de
stand AUTO (auto's met ruitenwis-
sers met regensensor)
De ruitenwissers voor kunnen onverwacht
in werking treden als de sensor wordt aan-
geraakt of als de voorruit aan trillingen
wordt blootgesteld terwijl de ruitenwissers
in de stand AUTO staan. Let erop dat er
niets bekneld raakt als de ruitenwissers in
werking treden.
■Waarschuwing met betrekking tot het
gebruik van ruitensproeiervloeistof
Gebruik bij koud weer de ruitensproeier-
vloeistof pas wanneer de voorruit warm is.
De vloeistof kan anders op de voorruit
bevriezen en zo het zicht belemmeren. Dit
kan leiden tot een ongeval waarbij ernstig
letsel kan ontstaan.
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 199 Thursday, March 12, 2020 4:25 PM

204
YARIS(HB) HV Handleiding_Europa_MK0010_nl
4-5. Gebruik van de ondersteunende systemen
4-5.Gebruik van de ondersteunende systemen
*: Indien aanwezig
■PCS (Pre-Crash Safety-systeem)
Blz. 209
■LTA (Lane Tracing Assist)
Blz. 219
■AHB (Automatic High Beam)
Blz. 193
■RSA (Road Sign Assist) (indien
aanwezig)
Blz. 243
■Dynamic Radar Cruise Control
met volledig snelheidsbereik
Blz. 229 Twee soorten sensoren, die zich achter
de grille en de voorruit bevinden, signa-
leren informatie die nodig is voor de
werking van de ondersteunende syste-
men.
Radarsensor
Camera voor
Toyota Safety Sense*
Toyota Safety Sense bestaat uit de
volgende ondersteunende syste-
men en draagt bij aan een veilige
en comfortabele rijervaring:
Ondersteunend systeem
WAARSCHUWING
■Toyota Safety Sense
Toyota Safety Sense is ontworpen om te
werken met als uitgangspunt dat de
bestuurder voorzichtig rijdt om te helpen
de gevolgen van een aanrijding voor de
inzittenden en de auto te beperken of de
bestuurder te assisteren onder normale
rijomstandigheden.
Vertrouw niet blindelings op het systeem,
aangezien er een grens is aan de mate
van nauwkeurigheid bij de herkenning en
de ondersteunende mogelijkheden die dit
systeem kan bieden. Het is altijd de ver-
antwoordelijkheid van de bestuurder om
de omgeving van de auto in de gaten te
houden en veilig te rijden.
Sensoren
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 204 Thursday, March 12, 2020 4:25 PM

205
4
YARIS(HB) HV Handleiding_Europa_MK0010_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
WAARSCHUWING
■Voorkomen van storingen in de
radarsensor
Neem de volgende voorzorgsmaatregelen
in acht.
Als u dat niet doet, werkt de radarsensor
mogelijk niet goed, hetgeen kan leiden tot
een ongeval waarbij ernstig letsel kan ont-
staan.
●Houd de radarsensor en de afdekking
van de radarsensor altijd schoon.
Radarsensor
Afdekking radarsensor
Reinig de voorzijde van de radarsensor of
de voor- of achterzijde van afdekking van
de radarsensor als ze vuil zijn of als er
waterdruppels, sneeuw, enz. op zit(ten).
Reinig de radarsensor en de kap van de
radarsensor met een zachte doek om te
voorkomen dat er beschadigingen ont-
staan.
●Bevestig geen accessoires, (doorzich-
tige) stickers of andere zaken op de
radarsensor, de afdekking van de radar-
sensor of het omliggende gebied.
●Stel de radarsensor en de omgeving
van de sensor niet bloot aan krachtige
schokken.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
radarsensor, de grille of de voorbumper
is blootgesteld aan krachtige schokken.
●Haal de radarsensor niet uit elkaar.
●Wijzig of spuit de radarsensor of de kap
van de radarsensor niet.
●In de volgende gevallen moet de radar-
sensor opnieuw worden gekalibreerd.
Neem voor meer informatie contact op
met een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
• Als de radarsensor of de grille is verwij- derd en geplaatst of vervangen
• Als de voorbumper is vervangen
■Storingen in de camera voor voorko-
men
Neem de volgende voorzorgsmaatregelen
in acht.
Als u dat niet doet, werkt de camera voor
mogelijk niet goed, hetgeen kan leiden tot
een ongeval waarbij ernstig letsel kan ont-
staan.
●Houd de voorruit te allen tijde schoon.
• Reinig de voorruit al s deze vuil is of als
er een dun olielaagje, waterdruppels,
sneeuw, enz. op zit(ten).
• Als er een ruitencoating op de voorruit is aangebracht, moeten waterdruppels
e.d. nog steeds met de ruitenwissers
voor worden verwijderd van het
gedeelte van de voorruit vóór de
camera voor.
• Neem contact op met een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige als de
binnenzijde van de voorruit waar de
camera voor is geplaatst vuil is.
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 205 Thursday, March 12, 2020 4:25 PM

212
YARIS(HB) HV Handleiding_Europa_MK0010_nl
4-5. Gebruik van de ondersteunende systemen
■In-/uitschakelen van het Pre-
Crash Safety-systeem
Het Pre-Crash Safety-systeem kan
worden ingeschakeld/uitgeschakeld via
(Blz. 433) van het multi-informa-
tiedisplay.
Het systeem wordt automatisch ingescha-
keld telkens wanneer het contact AAN wordt
gezet.
Als het systeem wordt uitgeschakeld,
gaat het waarschuwingslampje PCS
branden en wordt er een melding weer-
gegeven op het multi-informatiedisplay.
■Wijzigen van de timing van de
Pre-Crash-waarschuwing
De timing van de Pre-Crash-waarschu-
wing kan worden gewijzigd via
(Blz. 433) van het multi-informatiedis-
play.
De instelling van de timing van de waarschu-
wing blijft behouden als het contact UIT wordt gezet. Als het Pre-Crash Safety-sys-
teem echter is uitgeschakeld en weer is
ingeschakeld, wordt de timing weer inge-
steld op de standaardinstelling (gemiddeld).
1
Vroeg
2 Gemiddeld
Dit is de standaardinstelling.
3Laat
■Wijzigen van het waarschuwings-
tijdstip van de voetgangerdetectie
Als de timing van de Pre-Crash-waar-
schuwing wordt gewijzigd, wordt dien-
overeenkomstig ook de timing van de
Emergency Steering Assist gewijzigd.
Wanneer laat is geselecteerd, werkt de
Emergency Steering Assist niet in een
noodgeval.
WAARSCHUWING
●Als er tijdelijk uitrusting (sneeuwploeg,
enz.) die de radarsensor of de camera
voor kan hinderen op de auto is
geplaatst
Wijzigen van instellingen van
het Pre-Crash Safety-systeem
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 212 Thursday, March 12, 2020 4:25 PM

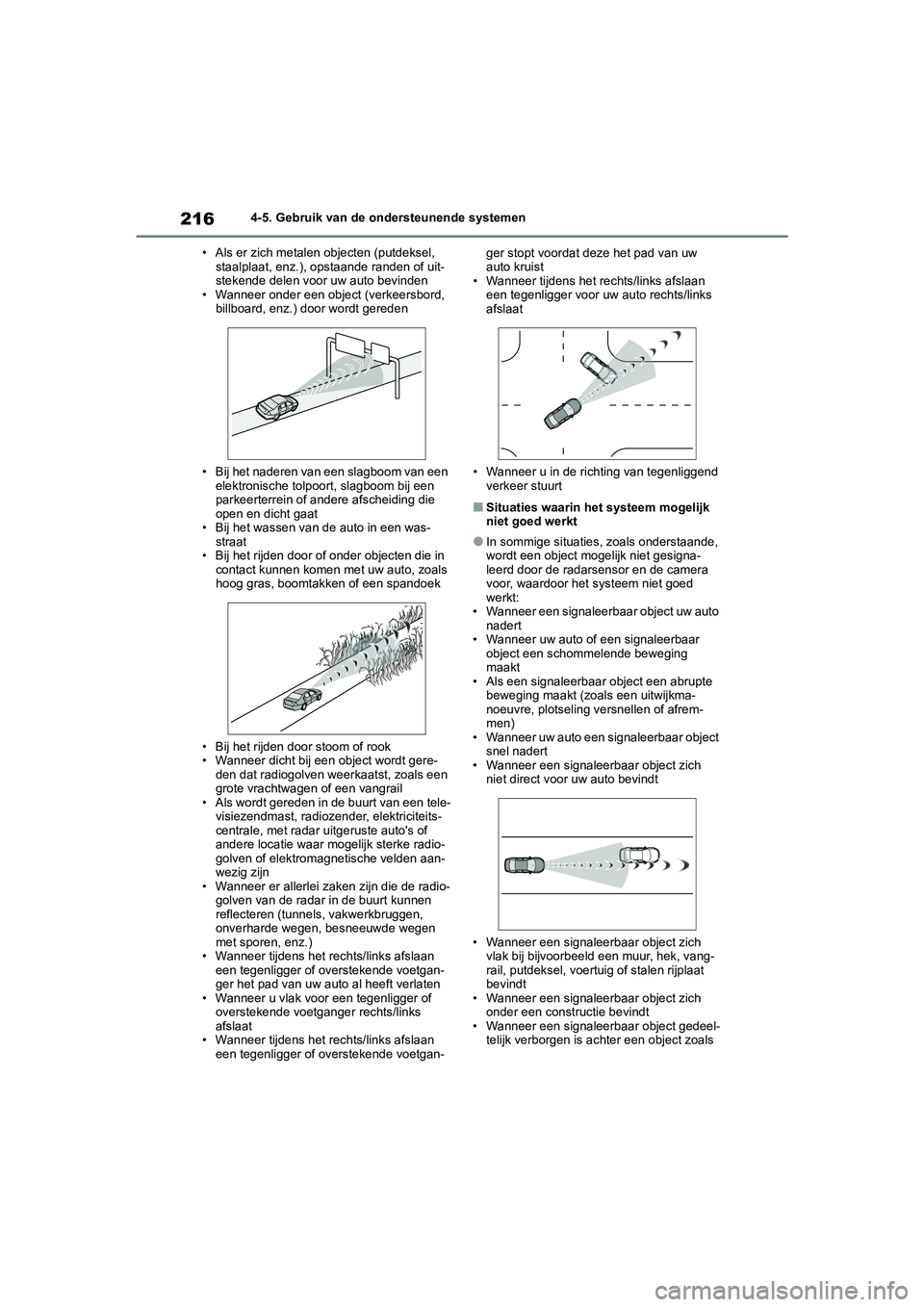

216
YARIS(HB) HV Handleiding_Europa_MK0010_nl
4-5. Gebruik van de ondersteunende systemen
• Als er zich metalen objecten (putdeksel, staalplaat, enz.), opstaande randen of uit-
stekende delen voor uw auto bevinden
• Wanneer onder een object (verkeersbord, billboard, enz.) door wordt gereden
• Bij het naderen van een slagboom van een elektronische tolpoort, slagboom bij een
parkeerterrein of andere afscheiding die
open en dicht gaat
• Bij het wassen van de auto in een was- straat
• Bij het rijden door of onder objecten die in contact kunnen komen met uw auto, zoals
hoog gras, boomtakken of een spandoek
• Bij het rijden door stoom of rook
• Wanneer dicht bij een object wordt gere- den dat radiogolven weerkaatst, zoals een
grote vrachtwagen of een vangrail
• Als wordt gereden in de buurt van een tele- visiezendmast, radiozen der, elektriciteits-
centrale, met radar uitgeruste auto's of
andere locatie waar mogelijk sterke radio-
golven of elektromagnetische velden aan-
wezig zijn
• Wanneer er allerlei zaken zijn die de radio- golven van de radar in de buurt kunnen
reflecteren (tunnels, vakwerkbruggen,
onverharde wegen, besneeuwde wegen
met sporen, enz.)
• Wanneer tijdens het rechts/links afslaan een tegenligger of overstekende voetgan-
ger het pad van uw auto al heeft verlaten
• Wanneer u vlak voor een tegenligger of overstekende voetganger rechts/links
afslaat
• Wanneer tijdens het rechts/links afslaan een tegenligger of overstekende voetgan- ger stopt voordat deze het pad van uw
auto kruist
• Wanneer tijdens het rechts/links afslaan een tegenligger voor uw auto rechts/links
afslaat
• Wanneer u in de richting van tegenliggend verkeer stuurt
■Situaties waarin het systeem mogelijk
niet goed werkt
●In sommige situaties, zoals onderstaande,
wordt een object mogel ijk niet gesigna-
leerd door de radarsensor en de camera
voor, waardoor het systeem niet goed
werkt:
• Wanneer een signaleerbaar object uw auto nadert
• Wanneer uw auto of een signaleerbaar object een schommelende beweging
maakt
• Als een signaleerbaar object een abrupte beweging maakt (zoals een uitwijkma-
noeuvre, plotseling versnellen of afrem-
men)
• Wanneer uw auto een signaleerbaar object snel nadert
• Wanneer een signaleerbaar object zich niet direct voor uw auto bevindt
• Wanneer een signaleerbaar object zich vlak bij bijvoorbeel d een muur, hek, vang-
rail, putdeksel, voertuig of stalen rijplaat
bevindt
• Wanneer een signaleerbaar object zich onder een constructie bevindt
• Wanneer een signaleerbaar object gedeel- telijk verborgen is ac hter een object zoals
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 216 Thursday, March 12, 2020 4:25 PM

218
YARIS(HB) HV Handleiding_Europa_MK0010_nl
4-5. Gebruik van de ondersteunende systemen
• Er wordt met extreem hoge snelheden gereden
• Als op een helling wordt gereden
• Wanneer de radarsensor of de camera voor niet goed is uitgelijnd
• Wanneer u op een rijstrook rijdt en rechts/ links afslaat terwijl er ten minste 2 rijstro-
ken verderop tegenliggers rijden
• Wanneer tijdens het rechts/links afslaan tegenliggers een eind bij u vandaan zijn
• Wanneer tijdens het rechts/links afslaan een voetganger uw auto van achteren of
opzij nadert
●In aanvulling op het bovenstaande werkt
de Emergency Steering Assist in sommige
situaties, zoals de onderstaande, mogelijk
niet.
• Wanneer de witte (gele) rijstrookmarkerin- gen niet goed zichtbaar zijn, bijvoorbeeld
wanneer deze vaag zijn of splitsen/samen-
komen of wanneer er een schaduw over
valt
• Wanneer de rijstrook breder of smaller is dan gebruikelijk
• Wanneer er een licht en donker patroon op het wegdek aanwezig is, bijvoorbeeld als
gevolg van wegwerkzaamheden
• Wanneer er een voetganger wordt gesig- naleerd in de buurt van de hartlijn van de
auto
• Wanneer er onvoldoende ruimte is waar de auto veilig en onbelemmerd in kan rijden
• Wanneer er tegenliggers zijn
• Wanneer de VSC-functie in werking is
●In bepaalde situaties, zoals onderstaande,
wordt er mogelijk onvoldoende remkracht
of stuurkracht gegenereerd, waardoor het
systeem niet goed werkt:
• Als de remmen niet op volle sterkte kun- nen werken, bijvoorbeeld wanneer de
onderdelen van het remsysteem extreem
koud, extreem heet of nat zijn
• Als de auto niet volgens de voorschriften is onderhouden (remmen of banden zijn in
verregaande mate versleten, onjuiste ban-
denspanning, enz.)
• Als er met de auto gereden wordt op grind of een andere gladde ondergrond
• Bij diepe spoorvorming in het wegdek
• Als op een helling wordt gereden
• Bij het rijden over wegen met hellingen links of rechts
■Als de VSC wordt uitgeschakeld
●Als de VSC wordt uitgeschakeld
( Blz. 280), worden ook de Pre-Crash
Brake Assist-functie en de Pre-Crash
Brake-functie uitgeschakeld.
●Het waarschuwingslampje PCS gaat bran-
den en “VSC Turned OFF Pre-Collision
Brake System Unavailable” (VSC uitge-
schakeld, Pre-Crash Brake-systeem niet
beschikbaar) wordt weergegeven op het
multi-informatiedisplay.
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 218 Thursday, March 12, 2020 4:25 PM

228
YARIS(HB) HV Handleiding_Europa_MK0010_nl
4-5. Gebruik van de ondersteunende systemen
De zoemer klinkt ook als het type waarschu-
wing is ingesteld op de stuurwieltrillingsfunc-
tie.
●Wanneer bij een bocht het systeem vast-
stelt dat de auto niet de bocht in wordt
gestuurd maar in plaats daarvan de rij-
strook dreigt te verlaten terwijl de Lane
Centering-functie in werking is.
Afhankelijk van de voertuigconditie en de
conditie van de weg, wordt er mogelijk geen
waarschuwing gegeven. Bovendien wordt,
als het systeem signaleert dat de auto in een
bocht rijdt, de bestuurder eerder gewaar-
schuwd dan bij het rijden op een rechte weg.
●Wanneer het systeem signaleert dat de
bestuurder rijdt zonder het stuurwiel vast te
houden terwijl de stuurassistentie in wer-
king is.
Als de bestuurder zijn handen van het stuur-
wiel blijft houden en de stuurwielassistentie in
werking is, klinkt de zoemer en wordt de
bestuurder gewaarschuwd. Elke keer dat de
zoemer klinkt, houdt het geluid hiervan langer
aan.
De zoemer klinkt ook als het type waarschu-
wing is ingesteld op de stuurwieltrillingsfunc-
tie.
■Waarschuwingsfunctie slingeren auto
Als het systeem oordeelt dat de auto slingert
terwijl de waarschuwingsf unctie voor het slin-
geren van de auto in werking is, klinkt er een
zoemer en wordt er een waarschuwingsmel-
ding weergegeven om de bestuurder aan te
sporen rust te nemen. Tegelijkertijd wordt het
in de afbeelding weergegeven symbool op
het multi-informatiedisplay weergegeven.
Afhankelijk van de auto en de conditie van de
weg, wordt er mogelijk geen waarschuwing
gegeven.
■Waarschuwingsmelding
Als de volgende waarschuwingsmelding
wordt weergegeven op het multi-informatie-
display en het controlelampje LTA oranje
brandt, volg dan de desbetreffende storing-
zoekprocedure. Volg de instructies die op het
scherm worden weergegeven als er een
andere waarschuwingsmelding wordt weer-
gegeven.
●“LTA Malfunction Visit Your Dealer” (Sto-
ring in LTA. Ga naar uw dealer)
Het systeem werkt mogelijk niet goed. Laat
de auto nakijken door een erkende Toyota-
dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste
deskundige.
●“LTA Unavailable” (LTA niet beschikbaar)
Het systeem is tijdelijk uitgesc hakeld als
gevolg van een storing in een andere sensor
dan de camera voor. Schakel het LTA-sys-
teem uit, wacht een poosje en schakel het
LTA-systeem weer in.
●“LTA Unavailable at Current Speed” (LTA
niet beschikbaar bij huidige snelheid)
De functie kan niet worden gebruikt als de rij-
snelheid hoger is dan het werkingsbereik van
het LTA-systeem. Rijd langzamer.
■Persoonlijke voorkeursinstellingen
Er kunnen instellingen van de functie worden
gewijzigd. ( Blz. 433)
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 228 Thursday, March 12, 2020 4:25 PM

229
4
YARIS(HB) HV Handleiding_Europa_MK0010_nl
4-5. Gebruik van de ondersteunende systemen
Rijden
*: Indien aanwezig
Wanneer de afstandsregelmodus is
ingeschakeld, accelereert, decelereert
en stopt de auto automatisch overeen-
komstig de veranderingen in snelheid
van de voorligger, zelfs wanneer het
gaspedaal niet wordt ingetrapt. In de
constante-snelheidsregelmodus rijdt de
auto met een constante snelheid.
Gebruik de Dynamic Radar Cruise
Control met volledig snelheidsbereik op
autowegen en snelwegen.
Afstandsregelmodus ( Blz. 232)
 Constante-snelheidsregelmodus
(Blz. 237)
■Weergave instrumentenpaneel
Multi-informatiedisplay
Ingestelde snelheid
Controlelampjes
■BedieningsschakelaarsAfstandsschakelaar
Schakelaar +RES
Uitschakeltoets
Schakelaar -SET
Cruise control-hoofdschakelaarDynamic Radar Cruise
Control met volledig
snelheidsbereik
*
Overzicht van functies
Systeemonderdelen
WAARSCHUWING
■Voordat u de Dynamic Radar Cruise
Control met volledig snelheidsbereik
gebruikt
●Voor veilig rijden is alleen de bestuurder
verantwoordelijk. Vertrouw niet alleen
op het systeem en rijd voorzichtig door
altijd goed op de omgeving te letten.
●De Dynamic Radar Cruise Control met
volledig snelheidsbereik biedt onder-
steuning bij het rijden om de bestuurder
te ontlasten. Er zijn echter grenzen aan
de geboden ondersteuning.
Lees de hierna gegeven aanwijzingen
aandachtig door. Vertrouw niet blindelings
op dit systeem en rijd altijd voorzichtig.
• Omstandigheden waarin de sensor voorliggers mogelijk niet op de juiste
manier signaleert: Blz. 239
• Omstandigheden waaronder de afstandsregelmodus mogelijk niet goed
werkt: Blz. 240
YARIS(HB)_HV_OM_Europe_OMK0010E.book Page 229 Thursday, March 12, 2020 4:25 PM
