1-3. Assistance d’urgence
Consignes de sécurité
2. INFORMATIONS SUR LE TRAITEMENT DES DONNEES
2.1.
Tout traitement de données à caractère personnel par
l’intermédiaire du système embarqué eCall basé sur le
112 est effectué dans le res pect des règles en matière
de protection des données à caractère personnel pré-
vues par les directives 95/46/CE et 2002/58/CE et, en
particulier, vise à sauvegarder l’intérêt vital des per-
sonnes concernées conformém ent à l’article 7, point
d), de la directive 95/46/CE.
O
2.2.
Le traitement de ces données est strictement limité à la
prise en charge de l’appel d’urgence eCall destiné au
numéro 112 d’appel d’urgence unique européen.
O
2.3. Types de données et leurs destinataires
2.3.1.
Le système embarqué eCall basé sur le 112 ne peut
collecter et traiter que les données suivantes : Le
numéro d’identification du véhicule, le type du véhicule
(véhicule de transport de personnes ou véhicule utili-
taire léger), le mode de propulsion du véhicule
(essence/gazole/GNC/GPL/électricité/hydrogène), les
trois dernières positions du véhicule et la direction sui-
vie, le fichier-journal enregistrant l’activation automa-
tique du système, avec horodatage
O
2.3.2.
Les destinataires des données traitées par l’intermé-
diaire du système embarqué eCall basé sur le 112 sont
les centres de réception des appels d’urgence concer-
nés, qui ont été désignés par les autorités compétentes
du pays sur le territoire duquel ils sont situés afin de
recevoir en priorité et de prendre en charge les appels
eCall destinés au numéro 112 d’appel d’urgence
unique européen.
O
Application de la réglementation Annexe 1 PARTIE 3 Informations destinées
aux utilisateursConformité

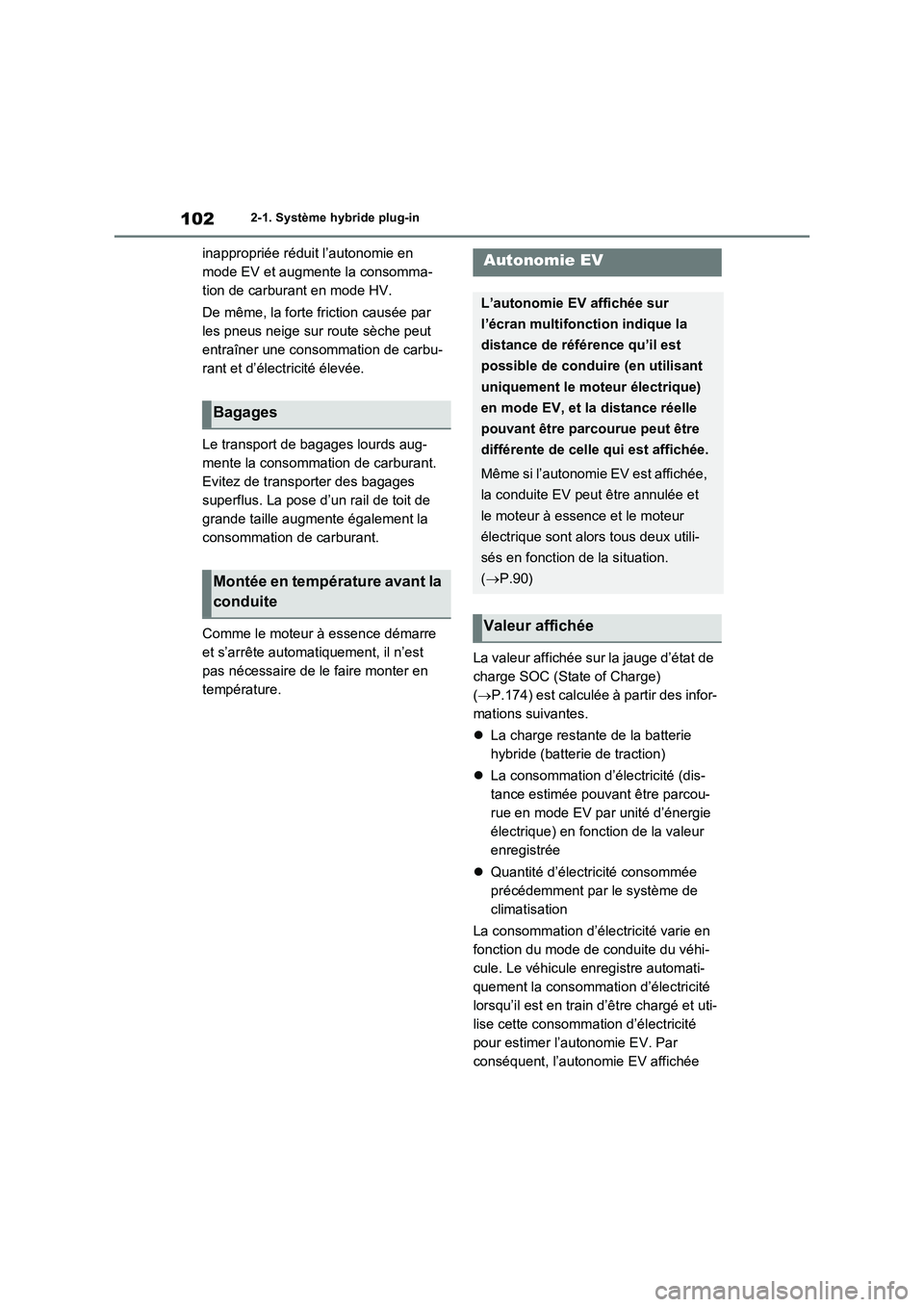

1022-1. Système hybride plug-in
inappropriée réduit l’autonomie en
mode EV et augmente la consomma-
tion de carburant en mode HV.
De même, la forte friction causée par
les pneus neige sur route sèche peut
entraîner une consommation de carbu-
rant et d’électricité élevée.
Le transport de bagages lourds aug-
mente la consommation de carburant.
Evitez de transporter des bagages
superflus. La pose d’un rail de toit de
grande taille augmente également la
consommation de carburant.
Comme le moteur à essence démarre
et s’arrête automatiquement, il n’est
pas nécessaire de le faire monter en
température.La valeur affichée sur la jauge d’état de
charge SOC (State of Charge)
(P.174) est calculée à partir des infor-
mations suivantes.
La charge restante de la batterie
hybride (batterie de traction)
La consommation d’électricité (dis-
tance estimée pouvant être parcou-
rue en mode EV par unité d’énergie
électrique) en fonction de la valeur
enregistrée
Quantité d’électricité consommée
précédemment par le système de
climatisation
La consommation d’électricité varie en
fonction du mode de conduite du véhi-
cule. Le véhicule enregistre automati-
quement la consommation d’électricité
lorsqu’il est en train d’être chargé et uti-
lise cette consommation d’électricité
pour estimer l’autonomie EV. Par
conséquent, l’autonomie EV affichée
Bagages
Montée en température avant la
conduite
Autonomie EV
L’autonomie EV affichée sur
l’écran multifonction indique la
distance de référence qu’il est
possible de conduire (en utilisant
uniquement le moteur électrique)
en mode EV, et la distance réelle
pouvant être parcourue peut être
différente de celle qui est affichée.
Même si l’autonomie EV est affichée,
la conduite EV peut être annulée et
le moteur à essence et le moteur
électrique sont alors tous deux utili-
sés en fonction de la situation.
(P.90)
Valeur affichée

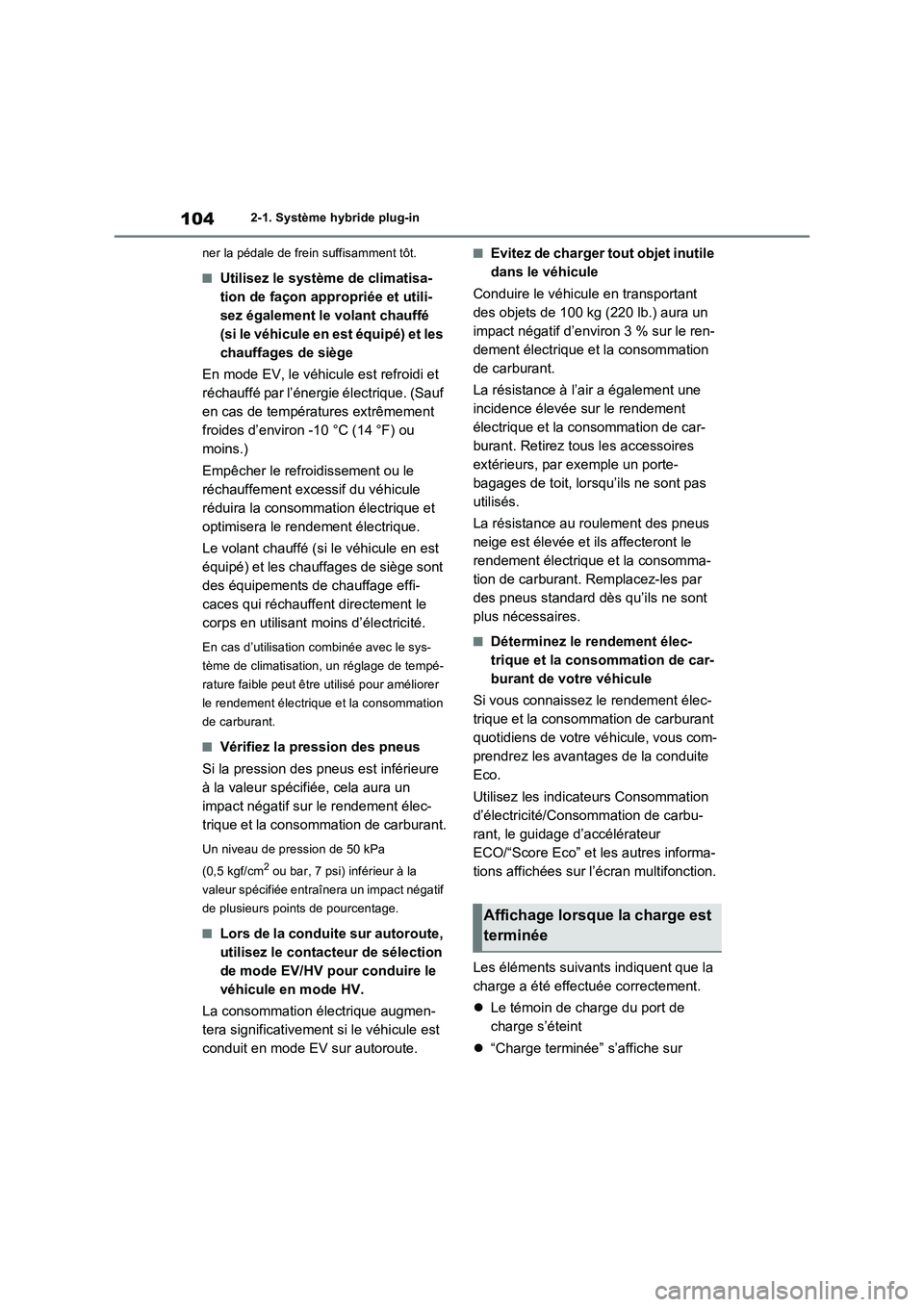

1042-1. Système hybride plug-in
ner la pédale de frein suffisamment tôt.
QUtilisez le système de climatisa-
tion de façon appropriée et utili-
sez également le volant chauffé
(si le véhicule en est équipé) et les
chauffages de siège
En mode EV, le véhicule est refroidi et
réchauffé par l’énergie électrique. (Sauf
en cas de températures extrêmement
froides d’environ -10 °C (14 °F) ou
moins.)
Empêcher le refroidissement ou le
réchauffement excessif du véhicule
réduira la consommation électrique et
optimisera le rendement électrique.
Le volant chauffé (si le véhicule en est
équipé) et les chauffages de siège sont
des équipements de chauffage effi-
caces qui réchauffent directement le
corps en utilisant moins d’électricité.
En cas d’utilisation combinée avec le sys-
tème de climatisation, un réglage de tempé-
rature faible peut être utilisé pour améliorer
le rendement électrique et la consommation
de carburant.
QVérifiez la pression des pneus
Si la pression des pneus est inférieure
à la valeur spécifiée, cela aura un
impact négatif sur le rendement élec-
trique et la consommation de carburant.
Un niveau de pression de 50 kPa
(0,5 kgf/cm
2 ou bar, 7 psi) inférieur à la
valeur spécifiée entraînera un impact négatif
de plusieurs points de pourcentage.
QLors de la conduite sur autoroute,
utilisez le contacteur de sélection
de mode EV/HV pour conduire le
véhicule en mode HV.
La consommation électrique augmen-
tera significativement si le véhicule est
conduit en mode EV sur autoroute.
QEvitez de charger tout objet inutile
dans le véhicule
Conduire le véhicule en transportant
des objets de 100 kg (220 lb.) aura un
impact négatif d’environ 3 % sur le ren-
dement électrique et la consommation
de carburant.
La résistance à l’air a également une
incidence élevée sur le rendement
électrique et la consommation de car-
burant. Retirez tous les accessoires
extérieurs, par exemple un porte-
bagages de toit, lorsqu’ils ne sont pas
utilisés.
La résistance au roulement des pneus
neige est élevée et ils affecteront le
rendement électrique et la consomma-
tion de carburant. Remplacez-les par
des pneus standard dès qu’ils ne sont
plus nécessaires.
QDéterminez le rendement élec-
trique et la consommation de car-
burant de votre véhicule
Si vous connaissez le rendement élec-
trique et la consommation de carburant
quotidiens de votre véhicule, vous com-
prendrez les avantages de la conduite
Eco.
Utilisez les indicateurs Consommation
d’électricité/Consommation de carbu-
rant, le guidage d’accélérateur
ECO/“Score Eco” et les autres informa-
tions affichées sur l’écran multifonction.
Les éléments suivants indiquent que la
charge a été effectuée correctement.
Le témoin de charge du port de
charge s’éteint
“Charge terminée” s’affiche sur
Affichage lorsque la charge est
terminée

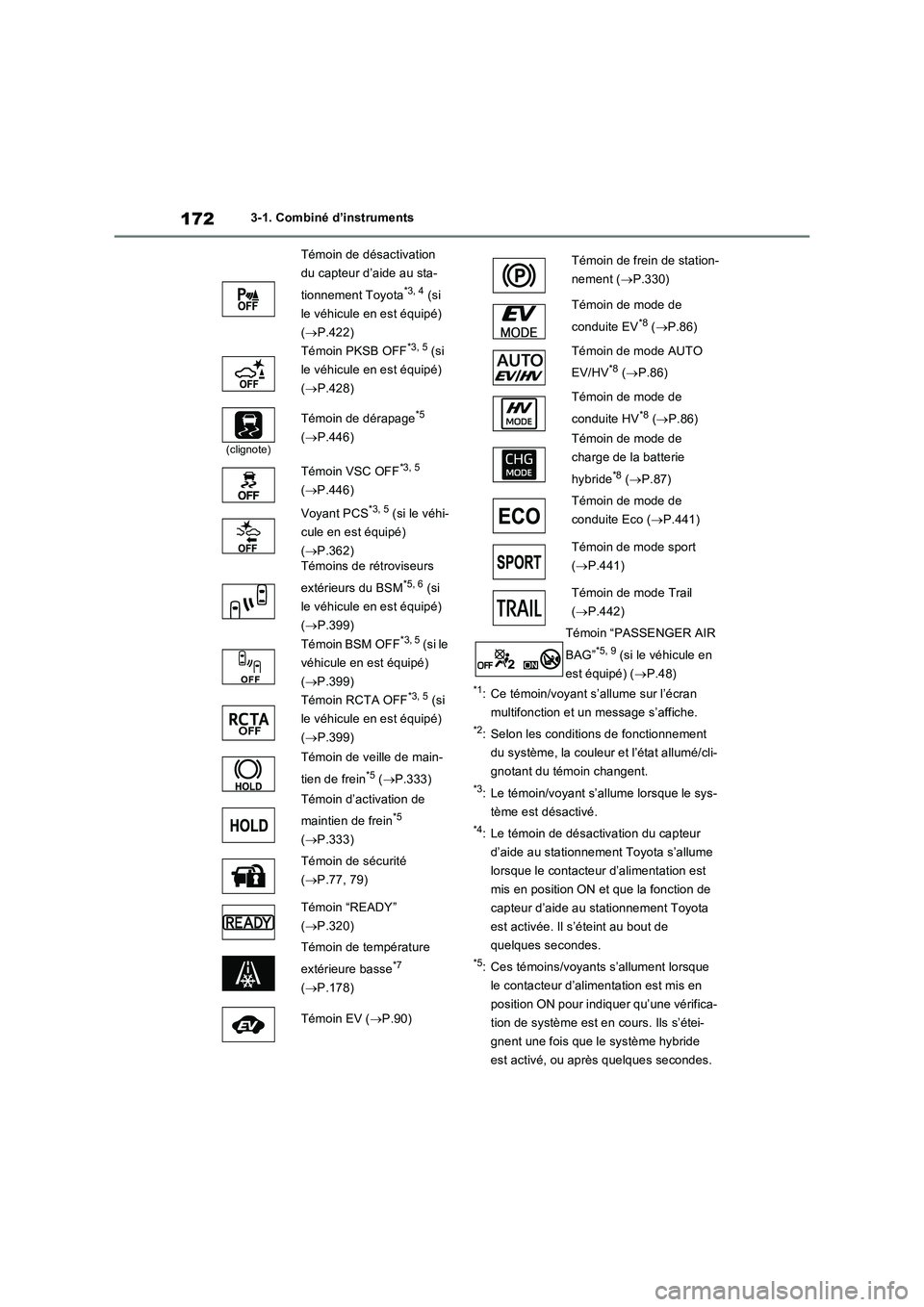

1723-1. Combiné d’instruments
*1: Ce témoin/voyant s’allume sur l’écran
multifonction et un message s’affiche.
*2: Selon les conditions de fonctionnement
du système, la couleur et l’état allumé/cli-
gnotant du témoin changent.
*3: Le témoin/voyant s’allume lorsque le sys-
tème est désactivé.
*4: Le témoin de désactivation du capteur
d’aide au stationnement Toyota s’allume
lorsque le contacteur d’alimentation est
mis en position ON et que la fonction de
capteur d’aide au stationnement Toyota
est activée. Il s’éteint au bout de
quelques secondes.
*5: Ces témoins/voyants s’allument lorsque
le contacteur d’alimentation est mis en
position ON pour indiquer qu’une vérifica-
tion de système est en cours. Ils s’étei-
gnent une fois que le système hybride
est activé, ou après quelques secondes. Témoin de désactivation
du capteur d’aide au sta-
tionnement Toyota
*3, 4 (si
le véhicule en est équipé)
(P.422)
Témoin PKSB OFF
*3, 5 (si
le véhicule en est équipé)
(P.428)
(clignote)
Témoin de dérapage*5
(P.446)
Témoin VSC OFF
*3, 5
(P.446)
Voyant PCS
*3, 5 (si le véhi-
cule en est équipé)
(P.362)
Témoins de rétroviseurs
extérieurs du BSM
*5, 6 (si
le véhicule en est équipé)
(P.399)
Témoin BSM OFF
*3, 5 (si le
véhicule en est équipé)
(P.399)
Témoin RCTA OFF
*3, 5 (si
le véhicule en est équipé)
(P.399)
Témoin de veille de main-
tien de frein
*5 (P.333)
Témoin d’activation de
maintien de frein
*5
(P.333)
Témoin de sécurité
(P.77, 79)
Témoin “READY”
(P.320)
Témoin de température
extérieure basse
*7
(P.178)
Témoin EV (P.90)
Témoin de frein de station-
nement (P.330)
Témoin de mode de
conduite EV
*8 (P.86)
Témoin de mode AUTO
EV/HV
*8 (P.86)
Témoin de mode de
conduite HV
*8 (P.86)
Témoin de mode de
charge de la batterie
hybride
*8 (P.87)
Témoin de mode de
conduite Eco (P.441)
Témoin de mode sport
(P.441)
Témoin de mode Trail
(P.442)
Témoin “PASSENGER AIR
BAG”
*5, 9 (si le véhicule en
est équipé) (P.48)

1863-1. Combiné d’instruments
QAffichage du système AWD
Affichage de la direction des pneus
avant
Affiche l’ampleur du mouvement et la direc-
tion du volant via les changements des
pneus avant sur l’affichage.
Affichage de répartition de couple
Affiche l’état de conduite de chaque roue en
6 étapes de 0 à 5.
Affichage de la force G*
Affiche la taille et la direction de la force G
appliquée au véhicule via les changements
apportés à la position de la boule sur l’affi-
chage.
Trajectoire de la force G maximum*
Cet élément est associé à l’affichage de la
force G et la trajectoire du mouvement anté-
rieur de la boule s’affiche.
Appuyez sur la touche et maintenez-la
enfoncée pour réinitialiser les données.
Affichage lorsque les pneus
patinent
Lorsqu’un pneu patine, son icône affichée
change de couleur et clignote.
*: Cet élément s’affiche uniquement lorsque
le mode de conduite est réglé sur le mode
sport.
Les réglages du véhicule et le contenu
affiché sur l’écran peuvent être modi-
fiés à l’aide des contacteurs de com-
mande du compteur.
QProcédure de réglage
1Actionnez ou des contac-
teurs de commande du compteur et
sélectionnez .
2Actionnez ou des contac-
teurs de commande du compteur et
sélectionnez l’élément souhaité.
• Si la fonction est activée et désacti-
vée ou que le volume, etc. est modi-
fié sur l’écran de réglage, le réglage
change à chaque fois que vous
appuyez sur .
• Pour les fonctions qui permettent de
sélectionner les contenus de fonc-
tionnement, d’affichage, etc. d’une
fonction, l’écran de réglage s’affiche
en appuyant sur la touche et en
la maintenant enfoncée. Lorsque
l’écran de réglage est affiché, sélec-
tionnez le réglage ou la valeur sou-
haitée (heure, etc.) à l’aide de la
touche .
3Après avoir modifié les réglages,
appuyez sur des contacteurs de
commande du compteur.
Q LTA (aide au maintien de la
trajectoire) (si le véhicule en est
équipé) (P.367)
Sélectionnez pour définir les éléments
suivants.
“Maintien centre”
A
B
C
D
E
Affichage des réglages

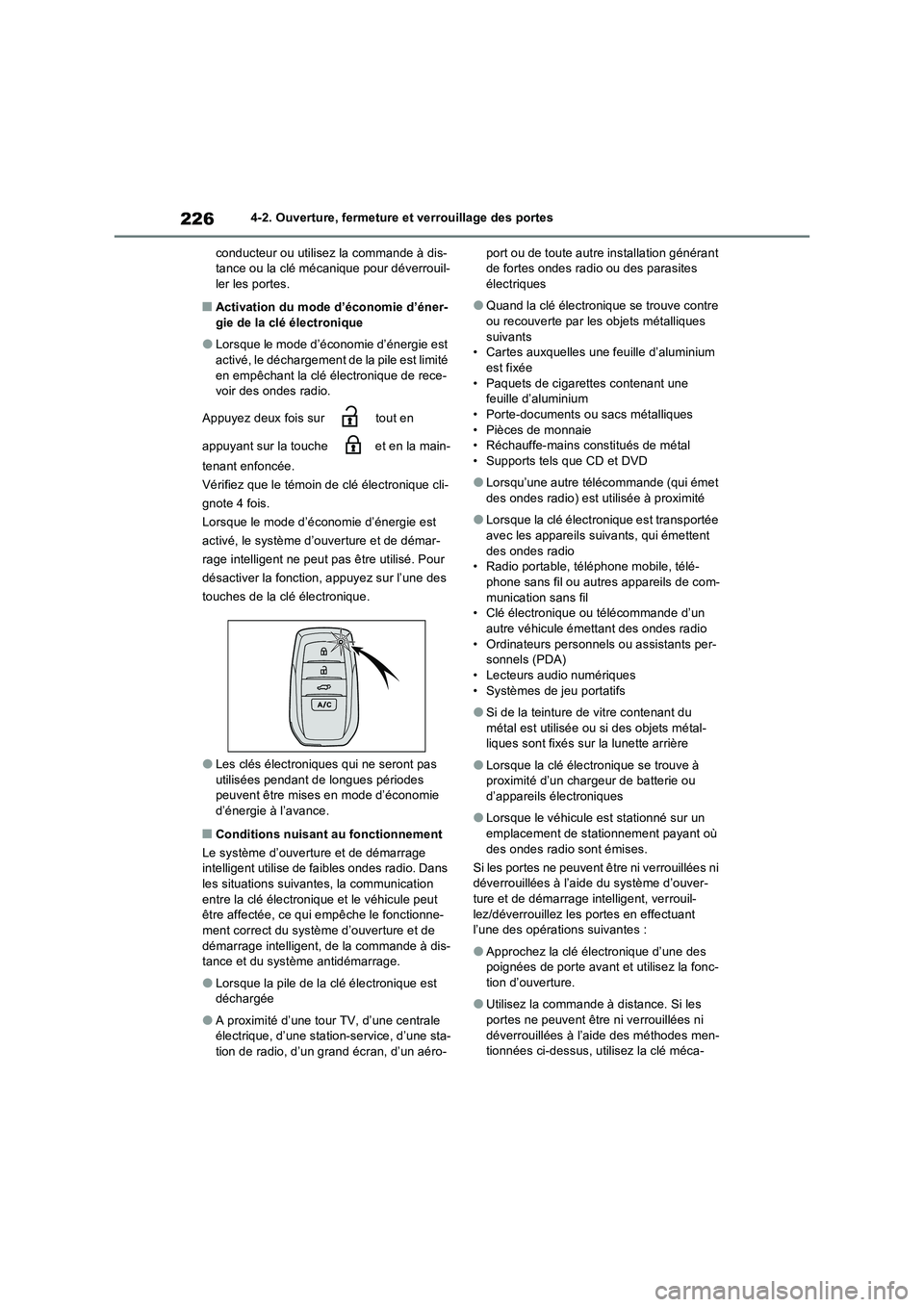

2264-2. Ouverture, fermeture et verrouillage des portes
conducteur ou utilisez la commande à dis- tance ou la clé mécanique pour déverrouil-ler les portes.
QActivation du mode d’économie d’éner-
gie de la clé électronique
OLorsque le mode d’économie d’énergie est
activé, le déchargement de la pile est limité en empêchant la clé électronique de rece-voir des ondes radio.
Appuyez deux fois sur tout en
appuyant sur la touche et en la main-
tenant enfoncée.
Vérifiez que le témoin de clé électronique cli-
gnote 4 fois.
Lorsque le mode d’économie d’énergie est
activé, le système d’ouverture et de démar-
rage intelligent ne peut pas être utilisé. Pour
désactiver la fonction, appuyez sur l’une des
touches de la clé électronique.
OLes clés électroniques qui ne seront pas utilisées pendant de longues périodes peuvent être mises en mode d’économie
d’énergie à l’avance.
QConditions nuisant au fonctionnement
Le système d’ouverture et de démarrage intelligent utilise de faibles ondes radio. Dans les situations suivantes, la communication
entre la clé électronique et le véhicule peut être affectée, ce qui empêche le fonctionne-ment correct du système d’ouverture et de
démarrage intelligent, de la commande à dis- tance et du système antidémarrage.
OLorsque la pile de la clé électronique est déchargée
OA proximité d’une tour TV, d’une centrale électrique, d’une station-service, d’une sta-tion de radio, d’un grand écran, d’un aéro-
port ou de toute autre installation générant de fortes ondes radi o ou des parasites électriques
OQuand la clé électronique se trouve contre ou recouverte par les objets métalliques
suivants • Cartes auxquelles une feuille d’aluminium est fixée
• Paquets de cigarettes contenant une feuille d’aluminium• Porte-documents ou sacs métalliques
• Pièces de monnaie • Réchauffe-mains constitués de métal• Supports tels que CD et DVD
OLorsqu’une autre télécommande (qui émet des ondes radio) est utilisée à proximité
OLorsque la clé électronique est transportée avec les appareils suivants, qui émettent
des ondes radio • Radio portable, téléphone mobile, télé-phone sans fil ou autres appareils de com-
munication sans fil • Clé électronique ou télécommande d’un autre véhicule émettant des ondes radio
• Ordinateurs personnels ou assistants per- sonnels (PDA)• Lecteurs audio numériques
• Systèmes de jeu portatifs
OSi de la teinture de vitre contenant du
métal est utilisée ou si des objets métal- liques sont fixés sur la lunette arrière
OLorsque la clé électronique se trouve à proximité d’un chargeur de batterie ou d’appareils électroniques
OLorsque le véhicule est stationné sur un emplacement de stationnement payant où
des ondes radio sont émises.
Si les portes ne peuvent être ni verrouillées ni déverrouillées à l’aide du système d’ouver-ture et de démarrage intelligent, verrouil-
lez/déverrouillez les portes en effectuant l’une des opérations suivantes :
OApprochez la clé électronique d’une des poignées de porte avant et utilisez la fonc-tion d’ouverture.
OUtilisez la commande à distance. Si les portes ne peuvent être ni verrouillées ni
déverrouillées à l’ai de des méthodes men- tionnées ci-dessus, utilisez la clé méca-

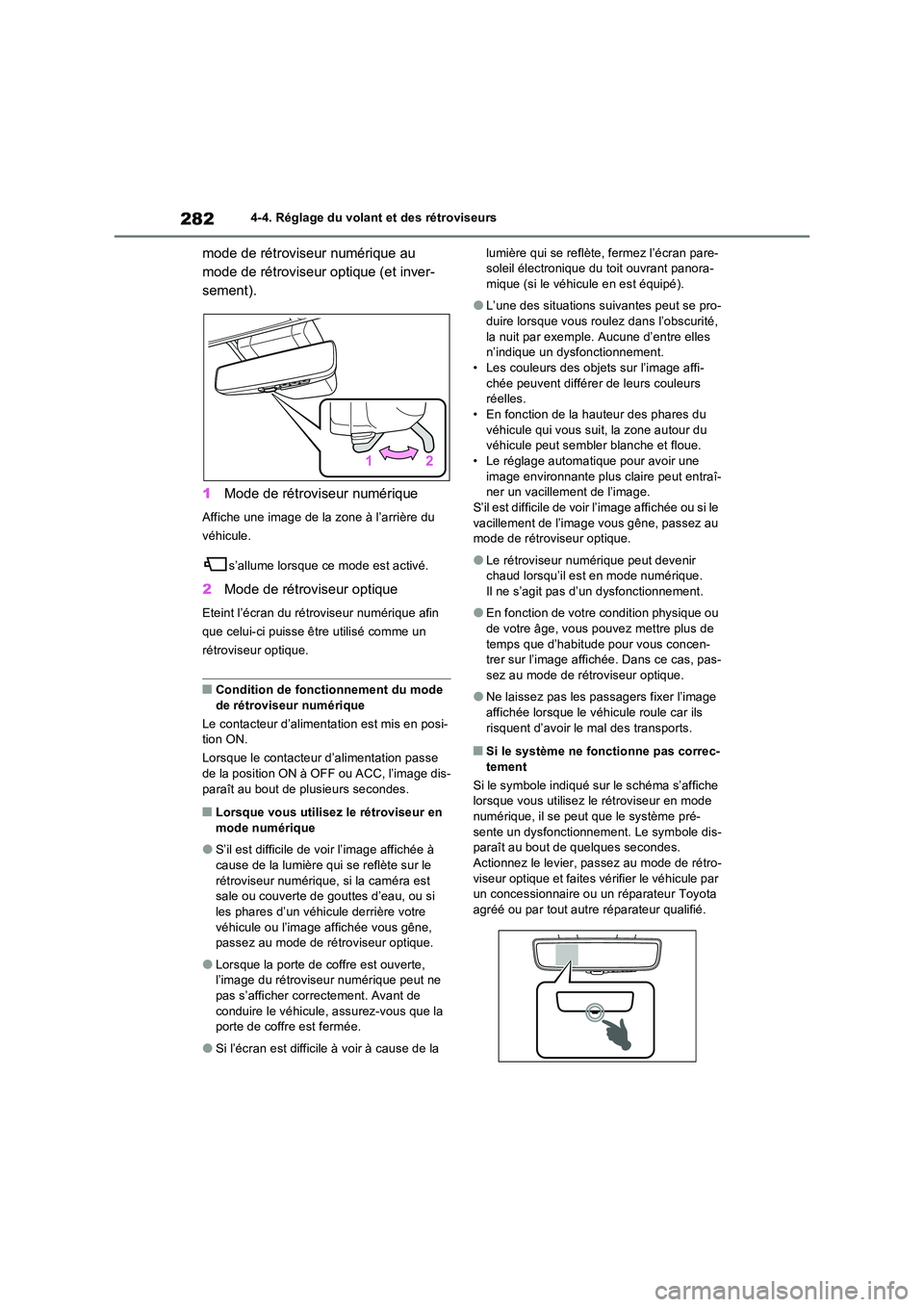

2824-4. Réglage du volant et des rétroviseurs
mode de rétroviseur numérique au
mode de rétroviseur optique (et inver-
sement).
1 Mode de rétroviseur numérique
Affiche une image de la zone à l’arrière du
véhicule.
s’allume lorsque ce mode est activé.
2 Mode de rétroviseur optique
Eteint l’écran du rétroviseur numérique afin
que celui-ci puisse être utilisé comme un
rétroviseur optique.
QCondition de fonctionnement du mode de rétroviseur numérique
Le contacteur d’alimentation est mis en posi- tion ON.
Lorsque le contacteur d’alimentation passe
de la position ON à OFF ou ACC, l’image dis- paraît au bout de plusieurs secondes.
QLorsque vous utilisez le rétroviseur en mode numérique
OS’il est difficile de voir l’image affichée à cause de la lumière qui se reflète sur le
rétroviseur numérique, si la caméra est sale ou couverte de gouttes d’eau, ou si les phares d’un véhicule derrière votre
véhicule ou l’image affichée vous gêne, passez au mode de rétroviseur optique.
OLorsque la porte de coffre est ouverte, l’image du rétroviseur numérique peut ne pas s’afficher correctement. Avant de
conduire le véhicule, assurez-vous que la porte de coffre est fermée.
OSi l’écran est difficile à voir à cause de la
lumière qui se reflète, fermez l’écran pare- soleil électronique du toit ouvrant panora-mique (si le véhicule en est équipé).
OL’une des situations suivantes peut se pro-duire lorsque vous roulez dans l’obscurité,
la nuit par exemple. Aucune d’entre elles n’indique un dysfonctionnement.• Les couleurs des objets sur l’image affi-
chée peuvent différer de leurs couleurs réelles.• En fonction de la hauteur des phares du
véhicule qui vous suit, la zone autour du véhicule peut sembler blanche et floue.• Le réglage automatique pour avoir une
image environnante plus claire peut entraî- ner un vacillement de l’image.S’il est difficile de voir l’image affichée ou si le
vacillement de l’image vous gêne, passez au mode de rétroviseur optique.
OLe rétroviseur numérique peut devenir chaud lorsqu’il est en mode numérique.Il ne s’agit pas d’un dysfonctionnement.
OEn fonction de votre condition physique ou de votre âge, vous pouvez mettre plus de
temps que d’habitude pour vous concen- trer sur l’image affichée. Dans ce cas, pas-sez au mode de rétroviseur optique.
ONe laissez pas les passagers fixer l’image affichée lorsque le véhicule roule car ils
risquent d’avoir le mal des transports.
QSi le système ne fonctionne pas correc- tement
Si le symbole indiqué sur le schéma s’affiche lorsque vous utilisez le rétroviseur en mode
numérique, il se peut que le système pré- sente un dysfonctionnement. Le symbole dis-paraît au bout de quelques secondes.
Actionnez le levier, passez au mode de rétro- viseur optique et faites vérifier le véhicule par un concessionnaire ou un réparateur Toyota
agréé ou par tout autre réparateur qualifié.

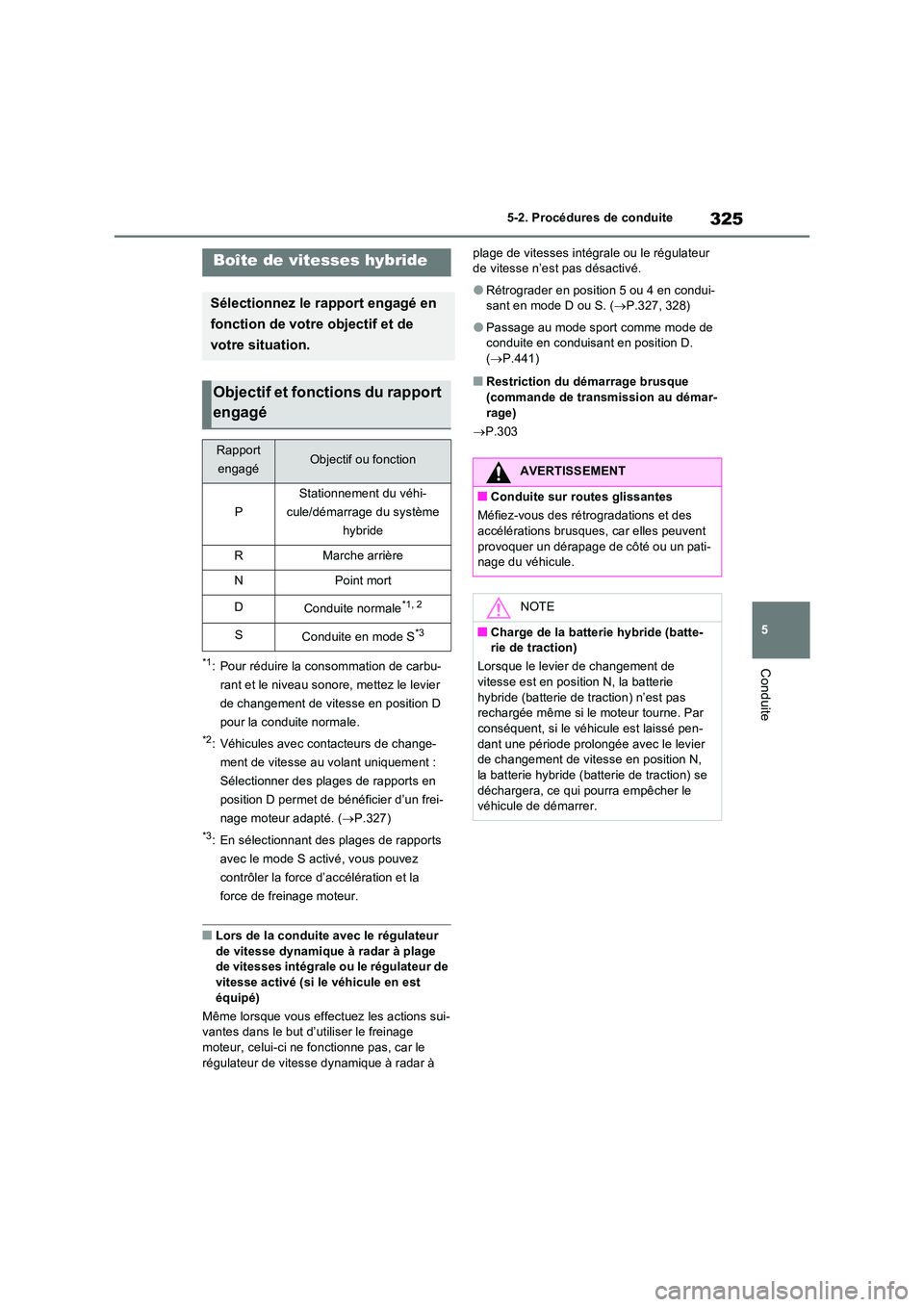

325
5
5-2. Procédures de conduite
Conduite*1: Pour réduire la consommation de carbu-
rant et le niveau sonore, mettez le levier
de changement de vitesse en position D
pour la conduite normale.
*2: Véhicules avec contacteurs de change-
ment de vitesse au volant uniquement :
Sélectionner des plages de rapports en
position D permet de bénéficier d’un frei-
nage moteur adapté. ( P.327)
*3: En sélectionnant des plages de rapports
avec le mode S activé, vous pouvez
contrôler la force d’accélération et la
force de freinage moteur.
QLors de la conduite avec le régulateur de vitesse dynamique à radar à plage de vitesses intégrale ou le régulateur de
vitesse activé (si le véhicule en est équipé)
Même lorsque vous effectuez les actions sui- vantes dans le but d’utiliser le freinage
moteur, celui-ci ne fonctionne pas, car le régulateur de vitesse dynamique à radar à
plage de vitesses intégrale ou le régulateur de vitesse n’est pas désactivé.
ORétrograder en position 5 ou 4 en condui-sant en mode D ou S. ( P.327, 328)
OPassage au mode sport comme mode de conduite en conduisant en position D. ( P.441)
QRestriction du démarrage brusque
(commande de transmission au démar- rage)
 P.303
Boîte de vitesses hybride
Sélectionnez le rapport engagé en
fonction de votre objectif et de
votre situation.
Objectif et fonctions du rapport
engagé
Rapport
engagéObjectif ou fonction
P
Stationnement du véhi-
cule/démarrage du système
hybride
RMarche arrière
NPoint mort
DConduite normale*1, 2
SConduite en mode S*3
AVERTISSEMENT
QConduite sur routes glissantes
Méfiez-vous des rétrogradations et des
accélérations brusques, car elles peuvent provoquer un dérapage de côté ou un pati-nage du véhicule.
NOTE
QCharge de la batterie hybride (batte-rie de traction)
Lorsque le levier de changement de
vitesse est en position N, la batterie hybride (batterie de traction) n’est pas rechargée même si le moteur tourne. Par
conséquent, si le véhicule est laissé pen- dant une période prolongée avec le levier de changement de vitesse en position N,
la batterie hybride (batterie de traction) se déchargera, ce qui pourra empêcher le véhicule de démarrer.
