5007-1. Entretien et soins
AVERTISSEMENT
QEau dans le véhicule
ONe projetez pas et ne renversez pas de
liquide dans le véhicule, comme sur le plancher, sur les sièges arrière, dans la bouche d’admission d’air du convertis-
seur CC/CC, dans la boîte de dérivation ou dans le compartiment à bagages. ( P.98)
Sinon, vous risquez de provoquer un dysfonctionnement ou un incendie du convertisseur CC/CC, des pièces
constitutives électriques, etc.
OVeillez à ne pas mouiller les compo- sants SRS ni leur câblage à l’intérieur
du véhicule. ( P.40) Un dysfonctionnement électrique pour-rait provoquer le déploiement des air-
bags ou leur mauvais fonctionnement, ce qui pourrait entraîner des blessures graves, voire mortelles.
OVéhicules avec chargeur sans fil :Evitez que le char geur sans fil (P.488) soit mouillé. Le chargeur pourrait
s’échauffer et causer des brûlures ou provoquer des électroc utions avec pour conséquences des bl essures graves,
voire mortelles.
QNettoyage de l’habitacle (en particu-
lier, du panneau d’instruments)
N’utilisez pas de cire ni de produit de polis- sage. Le panneau d’instruments pourrait créer un reflet sur le pare-brise et gêner la
vision du conducteur, ce qui pourrait pro- voquer un accident et des blessures graves, voire mortelles.
NOTE
QDétergents de nettoyage
ON’utilisez pas les types de détergents
suivants, car ils peuvent provoquer une décoloration de l’intérieur de votre véhi-cule ou laisser des traces ou faire des
dégâts sur les surfaces peintes :
• Zones en dehors des sièges : Subs- tances organiques telles que le ben-zène ou l’essence, solutions alcalines
ou acides, teintures et eau de Javel
• Sièges : Solutions alcalines ou acides telles que les diluants, le benzène et l’alcool
ON’utilisez pas de cire ni de produit de polissage. La surface peinte du pan-neau d’instruments ou de toute autre
partie de l’habitacle pourrait être endommagée.
QPour éviter d’endommager les sur-
faces en cuir
Respectez les précauti ons suivantes pour éviter d’endommager et de détériorer les surfaces en cuir :
ORetirez immédiatement toutes les pous-
sières ou saletés présentes sur les sur- faces en cuir.
ON’exposez pas directement le véhicule à la lumière du soleil pendant des périodes prolongées. Stationnez le véhi-
cule à l’ombre, en particulier pendant l’été.
ONe placez pas d’objets en vinyle, en
plastique ou contenant de la cire sur le garnissage, étant donné qu’ils risquent de coller au cuir si l’habitacle devient
très chaud.
QEau sur le plancher
Ne lavez pas le plancher du véhicule à l’eau.
Certains systèmes du véhicule tels que le système audio pourraient être endomma-gés si de l’eau entre en contact avec des
composants électriques comme le sys- tème audio installé sur ou sous le plancher du véhicule. L’eau peut également faire
rouiller la carrosserie.

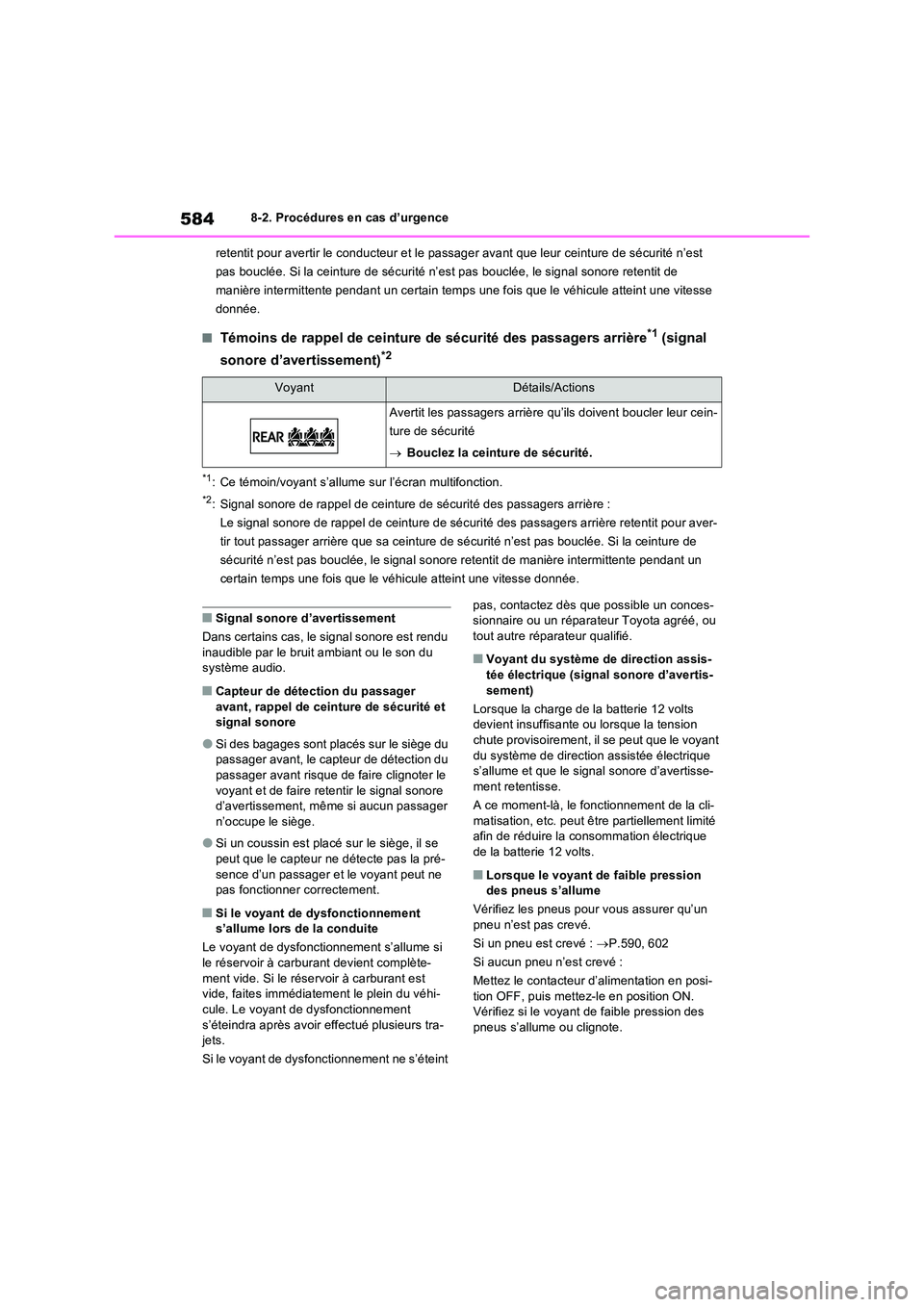

5848-2. Procédures en cas d’urgence
retentit pour avertir le conducteur et le passager avant que leur ceinture de sécurité n’est
pas bouclée. Si la ceinture de sécurité n’est pas bouclée, le signal sonore retentit de
manière intermittente pendant un certain temps une fois que le véhicule atteint une vitesse
donnée.
QTémoins de rappel de ceinture de sécurité des passagers arrière*1 (signal
sonore d’avertissement)*2
*1: Ce témoin/voyant s’allume sur l’écran multifonction.
*2: Signal sonore de rappel de ceinture de sécurité des passagers arrière :
Le signal sonore de rappel de ceinture de sécurité des passagers arrière retentit pour aver-
tir tout passager arrière que sa ceinture de sécurité n’est pas bouclée. Si la ceinture de
sécurité n’est pas bouclée, le signal sonore retentit de manière intermittente pendant un
certain temps une fois que le véhicule atteint une vitesse donnée.
QSignal sonore d’avertissement
Dans certains cas, le signal sonore est rendu inaudible par le bruit ambiant ou le son du système audio.
QCapteur de détection du passager
avant, rappel de ceinture de sécurité et signal sonore
OSi des bagages sont placés sur le siège du passager avant, le c apteur de détection du passager avant risque de faire clignoter le
voyant et de faire retentir le signal sonore d’avertissement, même si aucun passager n’occupe le siège.
OSi un coussin est placé sur le siège, il se peut que le capteur ne détecte pas la pré-
sence d’un passager et le voyant peut ne pas fonctionner correctement.
QSi le voyant de dysfonctionnement s’allume lors de la conduite
Le voyant de dysfonctionnement s’allume si
le réservoir à carburant devient complète- ment vide. Si le réservoir à carburant est vide, faites immédiatement le plein du véhi-
cule. Le voyant de dysfonctionnement s’éteindra après avoir effectué plusieurs tra-jets.
Si le voyant de dysfonctionnement ne s’éteint
pas, contactez dès que possible un conces- sionnaire ou un réparateur Toyota agréé, ou tout autre réparateur qualifié.
QVoyant du système de direction assis-
tée électrique (signal sonore d’avertis- sement)
Lorsque la charge de la batterie 12 volts devient insuffisante ou lorsque la tension
chute provisoirement, il se peut que le voyant du système de direction assistée électrique s’allume et que le signal sonore d’avertisse-
ment retentisse.
A ce moment-là, le fonctionnement de la cli- matisation, etc. peut être partiellement limité afin de réduire la consommation électrique
de la batterie 12 volts.
QLorsque le voyant de faible pression des pneus s’allume
Vérifiez les pneus pour vous assurer qu’un pneu n’est pas crevé.
Si un pneu est crevé : P.590, 602
Si aucun pneu n’est crevé :
Mettez le contacteur d’alimentation en posi-
tion OFF, puis mettez-le en position ON. Vérifiez si le voyant de faible pression des pneus s’allume ou clignote.
VoyantDétails/Actions
Avertit les passagers arrière qu’ils doivent boucler leur cein-
ture de sécurité
 Bouclez la ceinture de sécurité.

6188-2. Procédures en cas d’urgence
5Faites démarrer le moteur du deu-
xième véhicule. Augmentez légère-
ment le régime moteur et
maintenez-le à ce niveau pendant
environ 5 minutes pour recharger la
batterie 12 volts de votre véhicule.
6 Ouvrez puis refermez une des
portes de votre véhicule avec le
contacteur d’alimentation désactivé.
7 Maintenez le régime moteur du deu-
xième véhicule et faites démarrer le
système hybride de votre véhicule
en mettant le contacteur d’alimenta-
tion en position ON.
8 Assurez-vous que le témoin
“READY” s’allume. Si le témoin ne
s’allume pas, contactez un conces-
sionnaire ou un réparateur Toyota
agréé, ou tout autre réparateur qua-
lifié.
9 Une fois que le système hybride a
démarré, débranchez les câbles de
démarrage dans l’ordre inverse
exact de leur branchement.
10 Fermez le couvercle de la borne de
démarrage exclusive et remettez en
place le couvercle de la boîte à
fusibles.
Une fois que le système hybride
démarre, faites vérifier le véhicule dès
que possible par un concessionnaire ou
un réparateur Toyota agréé, ou par tout
autre réparateur qualifié.
QDémarrage du système hybride lorsque
la batterie 12 volts est déchargée
Il est impossible de mettre le système hybride en marche en poussant le véhicule.
QPour éviter le déchargement de la batte-rie 12 volts
OEteignez les phares et le système audio lorsque le système hybride est désactivé.
ODésactivez tout composant électrique non indispensable lorsque le véhicule roule à faible vitesse pendant une longue période,
comme lorsque le trafic est dense.
QLorsque la batterie 12 volts est retirée ou déchargée
OLes informations enregistrées dans l’ECU sont effacées. Lorsque la batterie 12 volts est déchargée, faites vérifier le véhicule
par un concessionnaire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
OCertains systèmes peuvent nécessiter une réinitialisation. ( P.653)
QLors du débranchement des bornes de
la batterie 12 volts
Lorsque les bornes de la batterie 12 volts sont débranchées, les informations enregis-trées dans l’ECU sont effacées. Avant de
débrancher les bornes de la batterie 12 volts, contactez un concessionnaire ou un répara-teur Toyota agréé, ou tout autre réparateur
qualifié.
QCharge de la batterie 12 volts
L’électricité stockée dans la batterie 12 volts va se décharger progressivement, même lorsque le véhicule n’est pas utilisé, à cause
d’un phénomène naturel de décharge et de la consommation de certains appareils élec-triques. Si le véhicule reste longtemps inuti-
lisé, la batterie 12 volts peut se décharger et le système hybride peut ne pas démarrer. (La batterie 12 volts se recharge automatique-
ment lorsque le système hybride fonctionne.)
QLors de la recharge ou du remplace- ment de la batterie 12 volts
ODans certains cas, il peut être impossible de déverrouiller les portes à l’aide du sys-tème d’ouverture et de démarrage intelli-
gent lorsque la batterie 12 volts est déchargée. Utilisez la commande à dis-tance ou la clé mécanique pour verrouiller
ou déverrouiller les portes.
OLe système hybride peut ne pas démarrer

641
9 9-2. Personnalisation
Caractéristiques du véhicule
QJauges, compteurs et écran multifonction (P.174, 179)
Fonction*1Réglage
par défautRéglage
personnalisé
Langue*2“English” (Anglais)Autre que
anglais
*3–O–
Unités*2km (L/100km,
kWh/100km)
km (km/L,
km/kWh)
–O–miles (MPG,
miles/kWh)
*4
Affichage du compteur de vitesseAnalogiqueNumérique–O–
Témoin EVActivationDésactivation–O–
“Guidage Eco” (guidage d’accéléra-
teur ECO)ActivationDésactivation–O–
“Conso. carburant”“Après réinit.”
“Après départ”
–O–“Après ravitaille-
ment”
“Consom. d’énergie”“Après réinit.”“Après départ”–O–
Affichage associé au système audioActivationDésactivation–O–
Contrôleur d’énergieActivationDésactivation–O–
Affichage du système AWDActivationDésactivation–O–
Type d’informations relatives à la
conduiteCompteur journa-
lierTotal–O–
Eléments d’informations relatives à
la conduite (premier élément)DistanceVitesse moyenne–O–Durée totale
Eléments d’informations relatives à
la conduite (deuxième élément)Durée totaleVitesse moyenne–O–Distance
“Fermeture affich.”“Score Eco”“Info conduite”–O–“Progr. de charge”
Ecran contextuelActivationDésactivation–O–
Calendrier*5–––O–
Ecran multifonction désactivéDésactivationActivation–O–
Fonction de suggestionActivation
Activation (lorsque
le véhicule est à
l’arrêt)
O–O
Désactivation
ABC

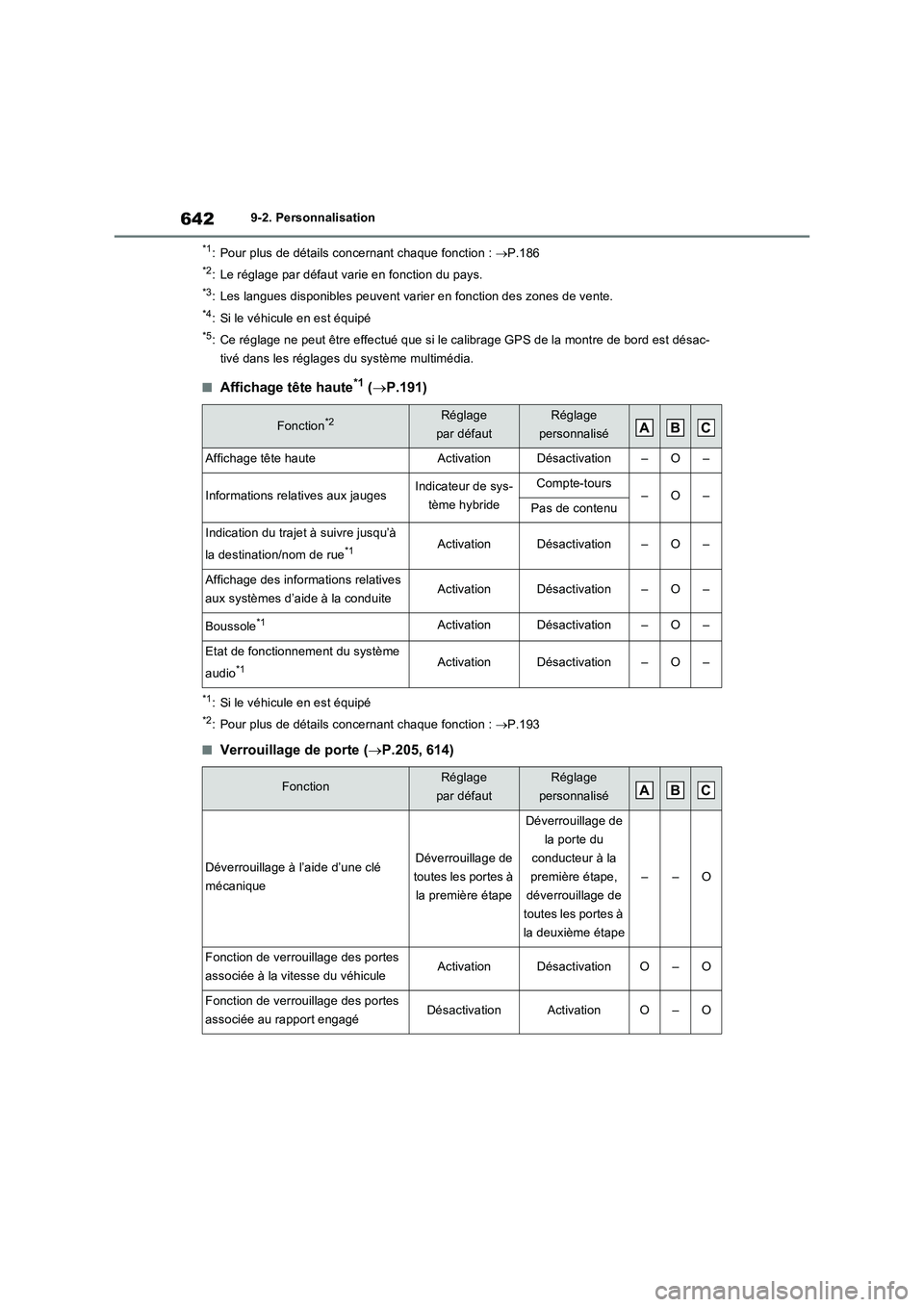

6429-2. Personnalisation
*1: Pour plus de détails concernant chaque fonction : P.186
*2: Le réglage par défaut varie en fonction du pays.
*3: Les langues disponibles peuvent varier en fonction des zones de vente.
*4: Si le véhicule en est équipé
*5: Ce réglage ne peut être effectué que si le calibrage GPS de la montre de bord est désac-
tivé dans les réglages du système multimédia.
QAffichage tête haute*1 (P.191)
*1: Si le véhicule en est équipé
*2: Pour plus de détails concernant chaque fonction : P.193
QVerrouillage de porte (P.205, 614)
Fonction*2Réglage
par défautRéglage
personnalisé
Affichage tête hauteActivationDésactivation–O–
Informations relatives aux jaugesIndicateur de sys-
tème hybrideCompte-tours–O–Pas de contenu
Indication du trajet à suivre jusqu’à
la destination/nom de rue
*1ActivationDésactivation–O–
Affichage des informations relatives
aux systèmes d’aide à la conduiteActivationDésactivation–O–
Boussole*1ActivationDésactivation–O–
Etat de fonctionnement du système
audio
*1ActivationDésactivation–O–
FonctionRéglage
par défautRéglage
personnalisé
Déverrouillage à l’aide d’une clé
mécaniqueDéverrouillage de
toutes les portes à
la première étape
Déverrouillage de
la porte du
conducteur à la
première étape,
déverrouillage de
toutes les portes à
la deuxième étape
––O
Fonction de verrouillage des portes
associée à la vitesse du véhiculeActivationDésactivationO–O
Fonction de verrouillage des portes
associée au rapport engagéDésactivationActivationO–O
ABC
ABC

665Index alphabétique
Eclairages de plancher ........................ 474
Eclairages de plaque d’immatriculation
Contacteur d’éclairage ...................... 336
Remplacement des ampoules ........... 557
Eclairages de sol extérieurs
Puissance.......................................... 636
Remplacement des ampoules ........... 557
Eclairages intérieurs ............................ 474
Contacteur ......................................... 474
Puissance.......................................... 636
Eclairages personnels ......................... 475
Contacteur ......................................... 475
Puissance.......................................... 636
Ecran de consommation...................... 196
Ecran multifonction
Affichage associé au système audio . 185
Affichage associé au système de naviga-
tion .................................................. 185
Affichage de message d’avertissement
........................................................ 190
Affichage des informations relatives à la
conduite .......................................... 181
Affichage des informations relatives au
véhicule........................................... 185
Affichage des informations relatives aux
systèmes d’aide à la conduite......... 185
BSM (moniteur d’angle mort) ............ 399
Capteur d’aide au stationnement Toyota
........................................................ 420
Contacteurs de commande du compteur
........................................................ 180
Contenus d’affichage ........................ 179
Contrôleur d’énergie/écran de consom-
mation ............................................. 196
Ecran contextuel ....................... 189, 640
Fonction de freinage d’aide au stationne-
ment ................................................ 429
Fonction de suggestion ............. 190, 641
Icônes de menu................................. 181
Indicateur de système hybride .. 177, 641
Langue ...................................... 189, 641LTA (aide au maintien de la trajectoire)
....................................................... 373
Messages d’avertissement ............... 586
Modification de l’affichage ................ 180
PCS (système de sécurité préventive)
....................................................... 360
Réglages........................................... 186
Régulateur de vitesse dynamique à radar
à plage de vitesses intégrale .......... 382
RSA (aide à la signalisation routière) 377
Unités................................................ 189
Ecran pare-soleil .................................. 295
Ecran pare-soleil électronique............ 295
Fonction anticoincement ................... 296
Fonctionnement ................................ 295
E-Four (système AWD électronique à la
demande) ........................................... 446
Enregistrements des données du véhi-
cule ......................................................... 7
Entretien
Données d’entretien.......................... 628
Exigences d’entretien ....................... 502
Opérations d’entretien réalisables soi-
même ............................................. 504
EPS (direction assistée électrique)
Fonction ............................................ 445
Voyant............................................... 578
Essuie-glace arrière ............................. 345
Essuie-glaces avant
Essuie-glaces avant avec capteur de
pluie ................................................ 342
Position ..................................... 342, 345
Pour remplacer la garniture d’essuie-
glace ............................................... 548
F
Feu antibrouillard arrière
Contacteur ........................................ 341
Remplacement des ampoules .......... 557
Feu stop surélevé
Remplacement des ampoules .......... 557

675Index alphabétique
d’aide au stationnement Toyota...... 580
Témoin de frein de stationnement ..... 582
Témoin de rappel de ceinture de sécurité
du conducteur ................................. 583
Témoin de rappel de ceinture de sécurité
du passager avant .......................... 583
Témoin de rappel de ceinture de sécurité
................................................ 583, 584
Témoin LTA ....................................... 579
Témoin PKSB OFF ........................... 580
Témoin RCTA OFF ........................... 581
Témoins de rappel de ceinture de sécu-
rité des passagers arrière ............... 584
Température élevée du liquide de refroi-
dissement ....................................... 577
Voyant de dysfonctionnement ........... 577
Voyant PCS ....................................... 579
VSC (commande de stabilité du véhicule)
............................................................. 445
Pour les véhicules équipés d’un
système de navigation ou d’un
système multimédia, reportez-
vous au “Système de navigation
et de multimédia Manuel du pro-
priétaire” ou au “Manuel multi-
média du propriétaire” pour
obtenir plus d’informations
concernant les équipements
énumérés ci-dessous.
• Système de navigation
• Système audio
• Système de moniteur de rétrovision
• Moniteur d’aide au stationnement
Toyota
• Moniteur de vue panoramique
Toyota Motor Europe NV/SA, Ave-
nue du Bourget 60 -1140 Bruxelles, Belgique www.
toyota-europe.com
