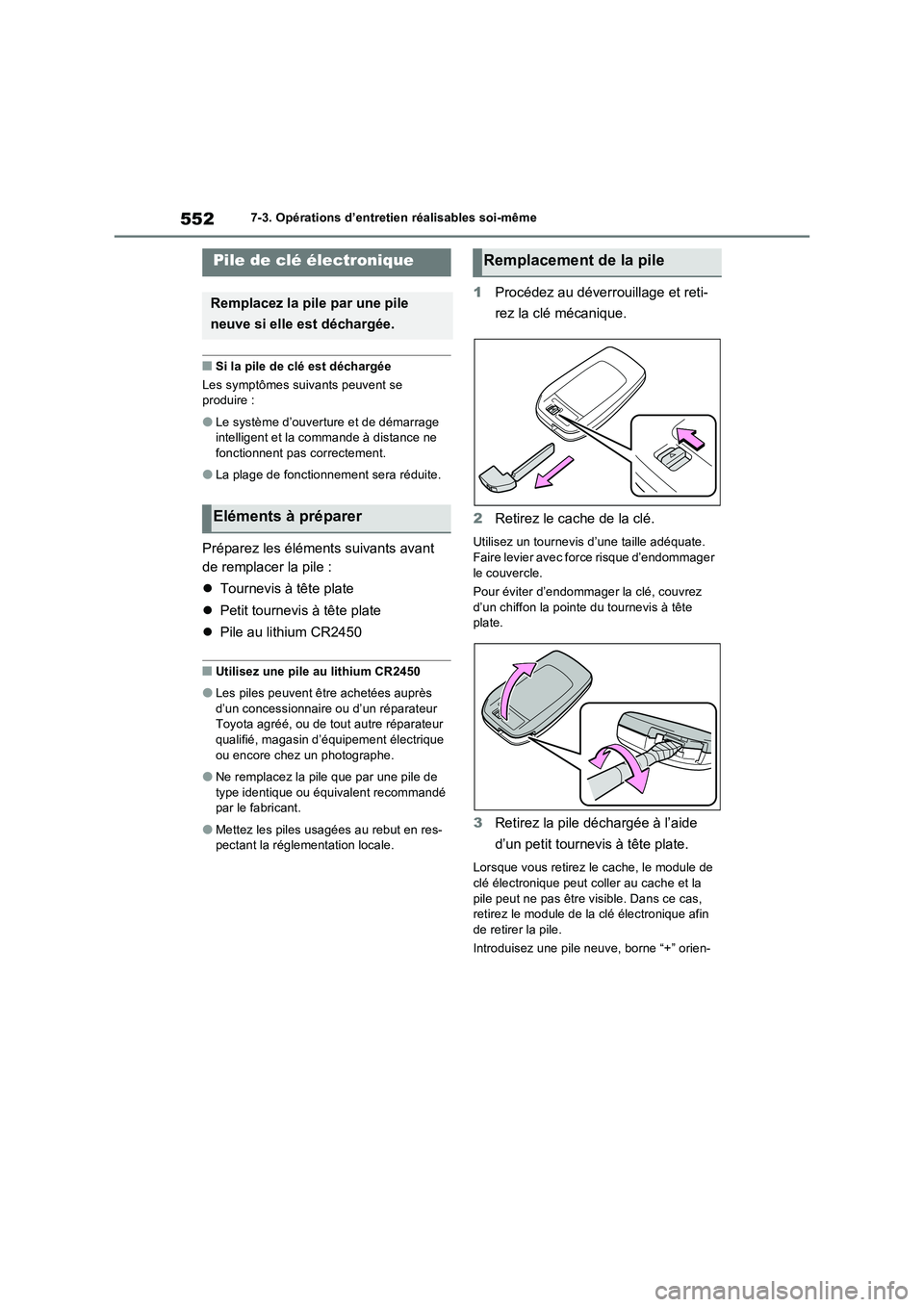

5527-3. Opérations d’entretien réalisables soi-même
QSi la pile de clé est déchargée
Les symptômes suivants peuvent se produire :
OLe système d’ouverture et de démarrage intelligent et la commande à distance ne
fonctionnent pas correctement.
OLa plage de fonctionnement sera réduite.
Préparez les éléments suivants avant
de remplacer la pile :
 Tournevis à tête plate
 Petit tournevis à tête plate
 Pile au lithium CR2450
QUtilisez une pile au lithium CR2450
OLes piles peuvent être achetées auprès
d’un concessionnaire ou d’un réparateur Toyota agréé, ou de tout autre réparateur qualifié, magasin d’équipement électrique
ou encore chez un photographe.
ONe remplacez la pile que par une pile de
type identique ou équivalent recommandé par le fabricant.
OMettez les piles usagées au rebut en res-pectant la réglementation locale.
1 Procédez au déverrouillage et reti-
rez la clé mécanique.
2 Retirez le cache de la clé.
Utilisez un tournevis d’une taille adéquate.
Faire levier avec force risque d’endommager le couvercle.
Pour éviter d’endommager la clé, couvrez
d’un chiffon la pointe du tournevis à tête plate.
3 Retirez la pile déchargée à l’aide
d’un petit tournevis à tête plate.
Lorsque vous retirez le cache, le module de
clé électronique peut coller au cache et la pile peut ne pas être visible. Dans ce cas, retirez le module de la clé électronique afin
de retirer la pile.
Introduisez une pile neuve, borne “+” orien-
Pile de clé électronique
Remplacez la pile par une pile
neuve si elle est déchargée.
Eléments à préparer
Remplacement de la pile

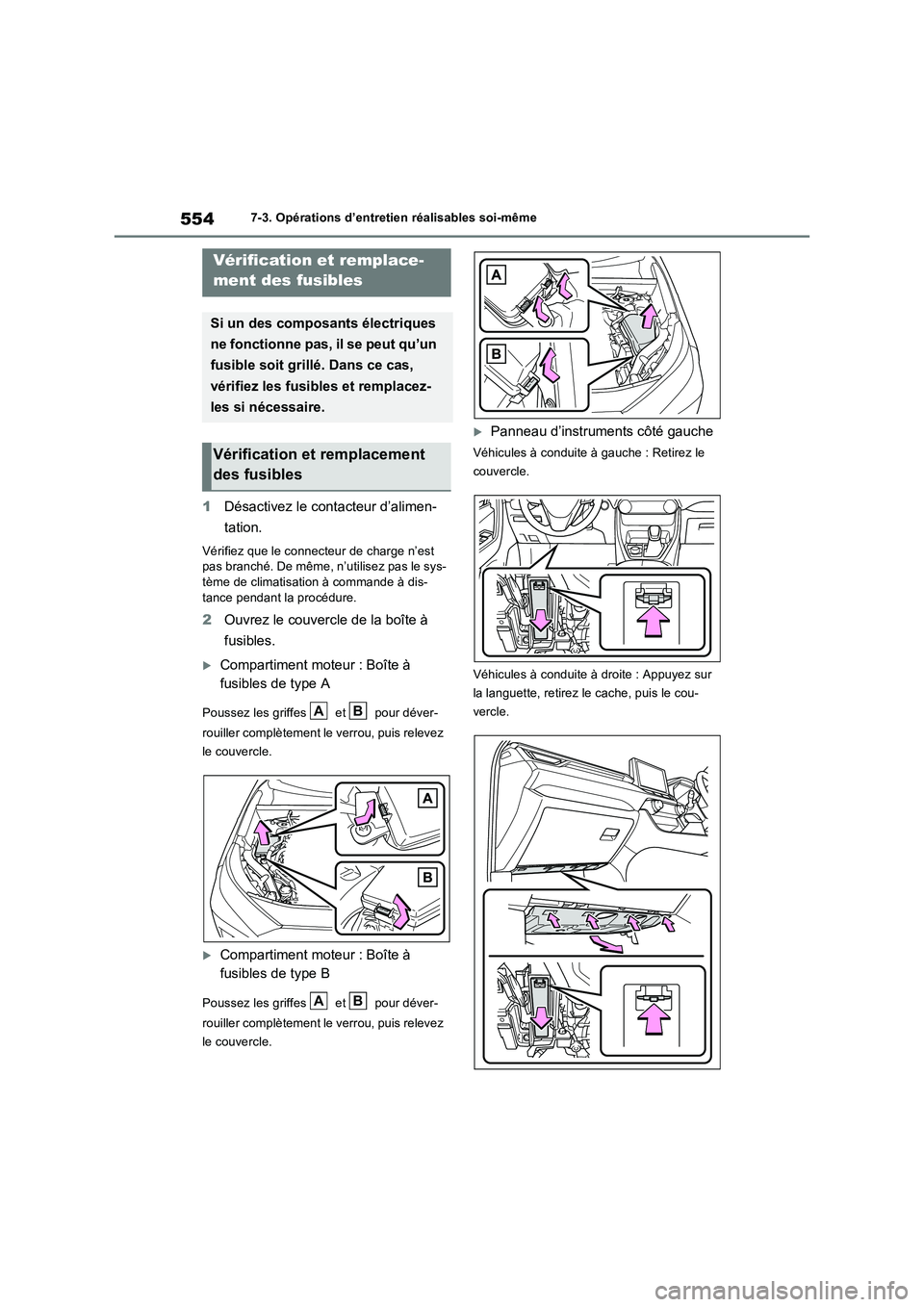

5547-3. Opérations d’entretien réalisables soi-même
1Désactivez le contacteur d’alimen-
tation.
Vérifiez que le connecteur de charge n’est
pas branché. De même, n’utilisez pas le sys-
tème de climatisation à commande à dis-
tance pendant la procédure.
2Ouvrez le couvercle de la boîte à
fusibles.
Compartiment moteur : Boîte à
fusibles de type A
Poussez les griffes et pour déver-
rouiller complètement le verrou, puis relevez
le couvercle.
Compartiment moteur : Boîte à
fusibles de type B
Poussez les griffes et pour déver-
rouiller complètement le verrou, puis relevez
le couvercle.
Panneau d’instruments côté gauche
Véhicules à conduite à gauche : Retirez le
couvercle.
Véhicules à conduite à droite : Appuyez sur
la languette, retirez le cache, puis le cou-
vercle.
Vérification et remplace-
ment des fusibles
Si un des composants électriques
ne fonctionne pas, il se peut qu’un
fusible soit grillé. Dans ce cas,
vérifiez les fusibles et remplacez-
les si nécessaire.
Vérification et remplacement
des fusibles
AB
AB

555

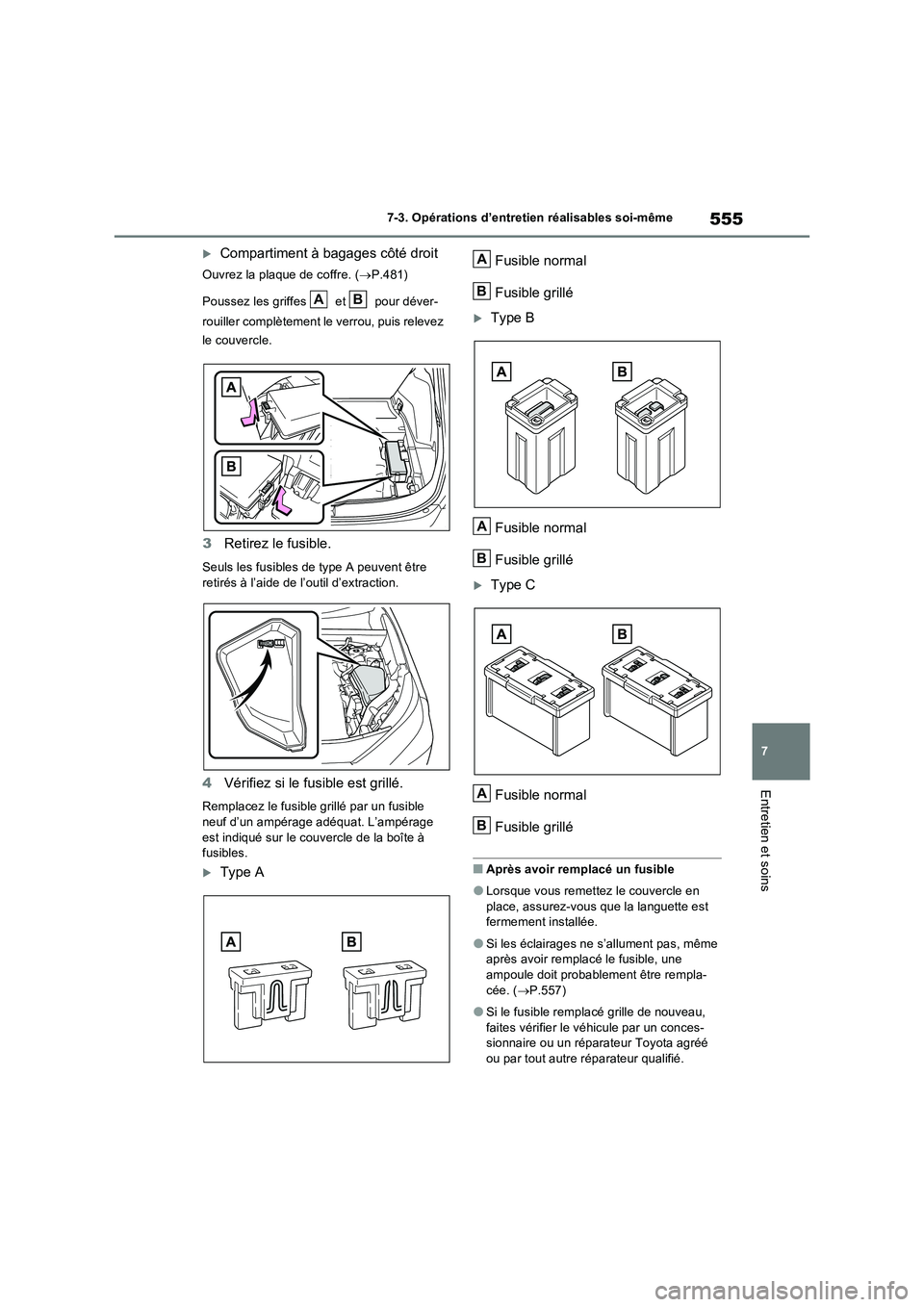

7 7-3. Opérations d’entretien réalisables soi-même
Entretien et soins
Compartiment à bagages côté droit
Ouvrez la plaque de coffre. (P.481)
Poussez les griffes et pour déver-
rouiller complètement le verrou, puis relevez
le couvercle.
3Retirez le fusible.
Seuls les fusibles de type A peuvent être
retirés à l’aide de l’outil d’extraction.
4Vérifiez si le fusible est grillé.
Remplacez le fusible grillé par un fusible
neuf d’un ampérage adéquat. L’ampérage
est indiqué sur le couvercle de la boîte à
fusibles.
Type AFusible normal
Fusible grillé
Type B
Fusible normal
Fusible grillé
Type C
Fusible normal
Fusible grillé
QAprès avoir remplacé un fusible
OLorsque vous remettez le couvercle en
place, assurez-vous que la languette est
fermement installée.
OSi les éclairages ne s’allument pas, même
après avoir remplacé le fusible, une
ampoule doit probablement être rempla-
cée. (P.557)
OSi le fusible remplacé grille de nouveau,
faites vérifier le véhicule par un conces-
sionnaire ou un réparateur Toyota agréé
ou par tout autre réparateur qualifié.
AB
A
B
A
B
A
B

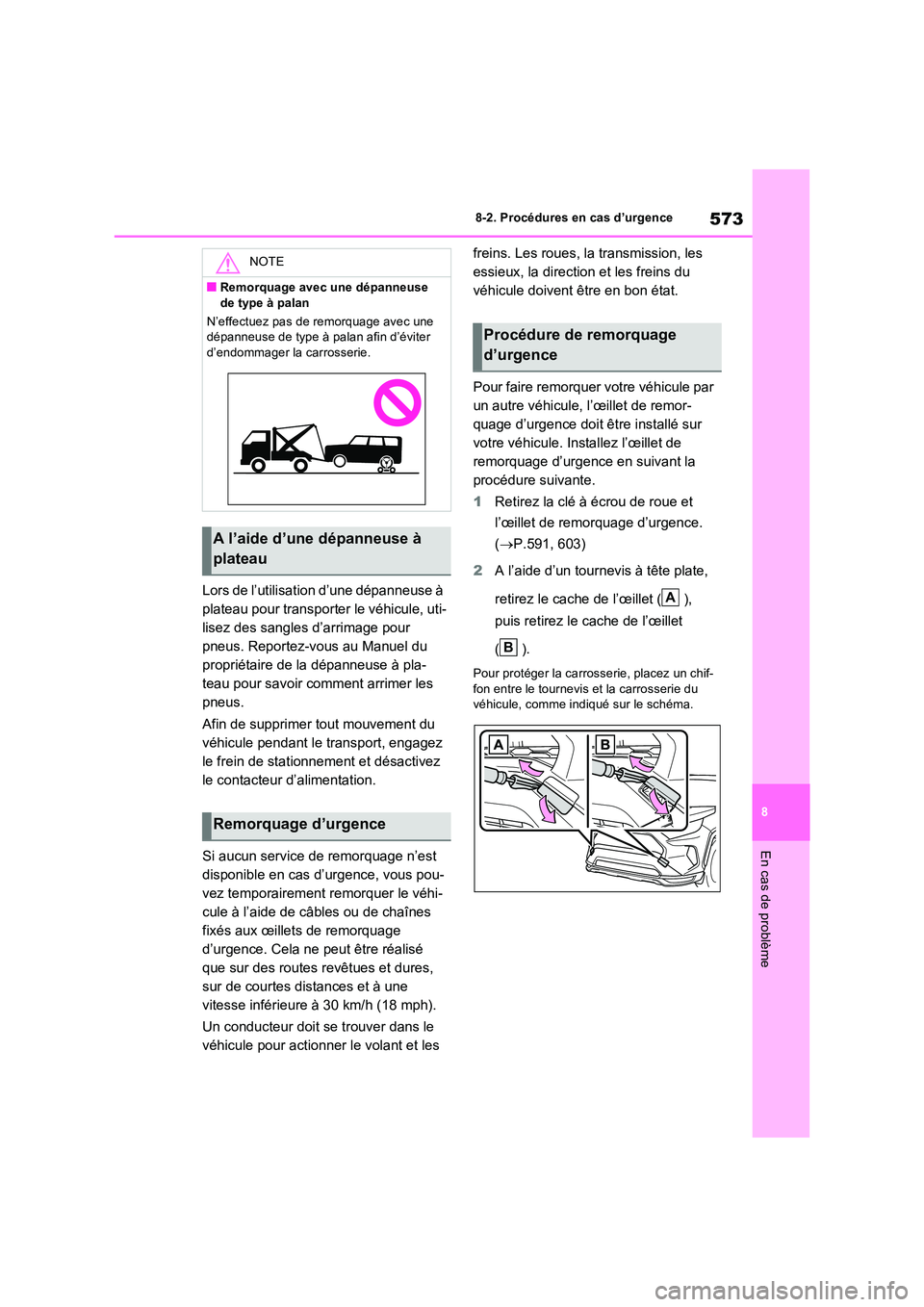

573
8
8-2. Procédures en cas d’urgence
En cas de problème
Lors de l’utilisation d’une dépanneuse à
plateau pour transporter le véhicule, uti-
lisez des sangles d’arrimage pour
pneus. Reportez-vous au Manuel du
propriétaire de la dépanneuse à pla-
teau pour savoir comment arrimer les
pneus.
Afin de supprimer tout mouvement du
véhicule pendant le transport, engagez
le frein de stationnement et désactivez
le contacteur d’alimentation.
Si aucun service de remorquage n’est
disponible en cas d’urgence, vous pou-
vez temporairement remorquer le véhi-
cule à l’aide de câbles ou de chaînes
fixés aux œillets de remorquage
d’urgence. Cela ne peut être réalisé
que sur des routes revêtues et dures,
sur de courtes distances et à une
vitesse inférieure à 30 km/h (18 mph).
Un conducteur doit se trouver dans le
véhicule pour actionner le volant et les
freins. Les roues, la transmission, les
essieux, la direction et les freins du
véhicule doivent être en bon état.
Pour faire remorquer votre véhicule par
un autre véhicule, l’œillet de remor-
quage d’urgence doit être installé sur
votre véhicule. Installez l’œillet de
remorquage d’urgence en suivant la
procédure suivante.
1 Retirez la clé à écrou de roue et
l’œillet de remorquage d’urgence.
( P.591, 603)
2 A l’aide d’un tournevis à tête plate,
retirez le cache de l’œillet ( ),
puis retirez le cache de l’œillet
().
Pour protéger la carrosserie, placez un chif- fon entre le tournevis et la carrosserie du véhicule, comme indiqué sur le schéma.
NOTE
QRemorquage avec une dépanneuse
de type à palan
N’effectuez pas de remorquage avec une dépanneuse de type à palan afin d’éviter d’endommager la carrosserie.
A l’aide d’une dépanneuse à
plateau
Remorquage d’urgence
Procédure de remorquage
d’urgence
A
B
