5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite
d’un impact important subi par le capteur
ou la zone qui l’entoure
• Lorsque la distance séparant votre véhi-
cule d’une glissière de sécurité, d’un mur,
etc., qui rentre dans la zone de détection,
est courte
• En cas de conduite dans des descentes et
des montées raides successives, comme
les côtes, déclivités de la route, etc.
• Lorsque les files de circulation sont
étroites, ou lorsque vous conduisez sur le
bord d’une file, et qu’un véhicule circulant
sur une file autre que les files adjacentes
entre dans la zone de détection
• En cas de conduite sur des routes présen-
tant des virages serrés, des courbes suc-
cessives ou un revêtement irrégulier
• Lorsque les pneus dérapent ou patinent
• Lorsque la distance qui sépare votre véhi-
cule et un véhicule qui vous suit est courte
• Lorsqu’un accessoire (comme un porte-
vélos) est installé à l’arrière du véhicule
• Lorsque le véhicule envoie de l’eau ou de
la neige derrière lui.
QFonctionnement de la fonction
RCTA
La fonction RCTA utilise des capteurs
radar pour détecter les véhicules
s’approchant de l’arrière droit ou de
l’arrière gauche du véhicule et avertit le
conducteur de la présence de ces véhi-
cules en faisant clignoter les témoins
de rétroviseurs extérieurs et en faisant
retentir un signal sonore.Véhicules en approche
Zones de détection
QAffichage de l’icône RCTA
Lorsque le système détecte un véhicule
qui s’approche de l’arrière droit ou
gauche du véhicule, ce qui suit s’affiche
sur l’écran du système de navigation (si
le véhicule en est équipé) ou du sys-
tème multimédia (si le véhicule en est
équipé).
Lorsque le moniteur d’aide au sta-
tionnement Toyota (si le véhicule en
est équipé) est affiché
Lorsque le moniteur de vue panora-
mique (si le véhicule en est équipé)
est affiché
Fonction d’alerte de croise-
ment de trafic arrière (si le
véhicule en est équipé)
A
B

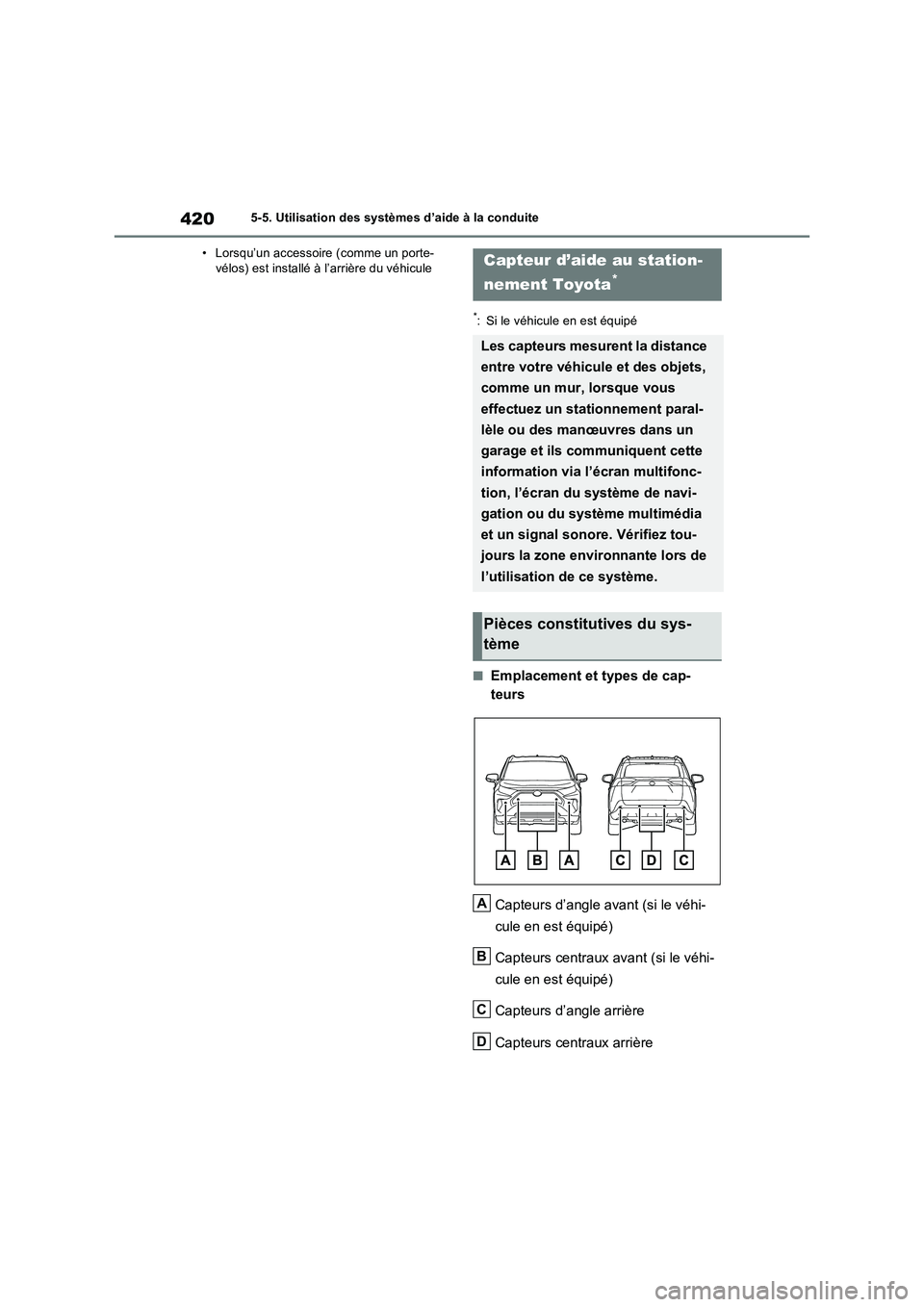

4205-5. Utilisation des systèmes d’aide à la conduite
• Lorsqu’un accessoire (comme un porte-
vélos) est installé à l’arrière du véhicule
*: Si le véhicule en est équipé
QEmplacement et types de cap-
teurs
Capteurs d’angle avant (si le véhi-
cule en est équipé)
Capteurs centraux avant (si le véhi-
cule en est équipé)
Capteurs d’angle arrière
Capteurs centraux arrière
Capteur d’aide au station-
nement Toyota
*
Les capteurs mesurent la distance
entre votre véhicule et des objets,
comme un mur, lorsque vous
effectuez un stationnement paral-
lèle ou des manœuvres dans un
garage et ils communiquent cette
information via l’écran multifonc-
tion, l’écran du système de navi-
gation ou du système multimédia
et un signal sonore. Vérifiez tou-
jours la zone environnante lors de
l’utilisation de ce système.
Pièces constitutives du sys-
tème
A
B
C
D

421
5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite
QAffichage (écran multifonction)
Quand les capteurs détectent un objet,
comme un mur, une image graphique
est affichée sur l’écran multifonction
selon la position et la distance avec
l’objet.
Détection du capteur d’angle avant
(si le véhicule en est équipé)
Détection du capteur central avant
(si le véhicule en est équipé)
*1
Détection du capteur d’angle
arrière
*2
Détection du capteur central
arrière
*2
*1: S’affiche lorsque le levier de changement
de vitesse est en position de conduite
*2: S’affiche lorsque le levier de changement
de vitesse est en position R
QAffichage (écran du système
audio)
Quand les capteurs détectent un objet,
comme un mur, une image graphique
est affichée sur l’écran du système de
navigation (si le véhicule en est équipé)
ou du système multimédia (si le véhi-
cule en est équipé) selon la position et
la distance avec l’objet.
Lorsque le moniteur d’aide au sta-
tionnement Toyota (si le véhicule en est équipé) est affiché
Une image simplifiée est affichée dans le
coin supérieur de l’écran lorsqu’un obstacle
est détecté.
Lorsque le moniteur de vue panora-
mique (si le véhicule en est équipé)
est affiché
Vue panoramique*
Une image graphique s’affiche lorsque le
moniteur de vue panoramique est affiché.
*: Une image simplifiée est affichée dans le
coin supérieur de l’écran lorsqu’un obsta-
cle est détecté alors que l’affichage
agrandi est actif.
Sauf vue panoramique
Une image simplifiée est affichée dans le
coin supérieur de l’écran lorsqu’un obstacle
est détecté.
A
B
C
D

425
5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite
QZone de détection des capteursEnviron 100 cm (3,3 ft.)
Environ 150 cm (4,9 ft.)
Environ 60 cm (2,0 ft.)
Le schéma indique la zone de détection
des capteurs. Veuillez noter que les
capteurs ne sont pas en mesure de
détecter des objets extrêmement
proches du véhicule.
La portée des capteurs peut varier en
fonction de la forme de l’objet, etc.
QAffichage de la distance restante
Lorsqu’un objet est détecté par un capteur, la distance approximative par rapport à
l’objet s’affiche sur l’écran multifonction, l’écran du système de navigation (si le
véhicule en est équipé) ou du système multimédia (si le véhicule en est équipé).
(Etant donné que la distance par rapport à l’objet se raccourcit, les segments de
distance peuvent clignoter.)
Les images peuvent différer de celles présentées sur les schémas.
Distance approximative par rapport à l’objet
• Capteur central avant : 100 cm (3,3 ft.) à 60 cm (2,0 ft.)
• Capteur central arrière : 150 cm (4,9 ft.) à 60 cm (2,0 ft.)
Distance approximative par rapport à l’objet : 60 cm (2,0 ft.) à 45 cm (1,5 ft.)
Affichage de la détection du
capteur, distance avec l’objetA
B
C
Ecran multifonctionEcran du système de navigation ou multimédia
Ecran multifonctionEcran du système de navigation ou multimédia

4265-5. Utilisation des systèmes d’aide à la conduite
Distance approximative par rapport à l’objet : 45 cm (1,5 ft.) à 30 cm (1,0 ft.)
Distance approximative par rapport à l’objet : 30 cm (1,0 ft.) à 15 cm (0,5 ft.)
*: Les segments de distance clignotent lentement.
Distance approximative par rapport à l’objet : Moins de 15 cm (0,5 ft.)
*: Les segments de distance clignotent rapidement.
QFonctionnement du signal sonore
et distance par rapport à un objet
Un signal sonore retentit lorsque les
capteurs fonctionnent.
Le signal sonore devient plus rapide
à mesure que le véhicule se rap-
proche d’un objet.
Lorsque le véhicule arrive à la dis-
tance d’environ 30 cm (1,0 ft.) de
l’objet, le signal sonore retentit en
continu
Lorsque 2 capteurs ou plus
détectent simultanément un objet
statique, le signal sonore retentit
pour l’objet le plus proche.
Même lorsque les capteurs fonc-
tionnent, le signal sonore est mis en
sourdine dans certaines situations. (Fonction de mise en sourdine auto-
matique du signal sonore)
QMise en sourdine du signal sonore
(véhicules avec PKSB)
OFonction de mise en sourdine automatique
du signal sonore
Même lorsque les capteurs fonctionnent, le
signal sonore est mis en sourdine dans les
situations suivantes :
• La distance entre le véhicule et l’objet
détecté ne devient pas plus courte (sauf
lorsque la distance entre le véhicule et
l’objet est de 30 cm [1,0 ft.] maximum).
• Votre véhicule s’éloigne de l’objet.
• Il n’y a aucun objet détectable entrant dans
la trajectoire de votre véhicule.
Cependant, si un autre objet est détecté ou si
la situation change alors que le signal sonore
est mis en sourdine, le signal sonore com-
Ecran multifonctionEcran du système de navigation ou multimédia
Ecran multifonction*Ecran du système de navigation ou multimédia
Ecran multifonction*Ecran du système de navigation ou multimédia

429
5 5-5. Utilisation des systèmes d’aide à la conduite
Conduite
Lorsque la commande de limite de
puissance du système hybride ou la
commande de freinage fonctionne, un
signal sonore retentit et un message
s’affiche sur l’écran multifonction, l’affi-
chage tête haute (si le véhicule en est
équipé), l’écran du système de naviga-
tion (si le véhicule en est équipé) ou
l’écran du système multimédia (si le
véhicule en est équipé) pour avertir le
conducteur.
Selon la situation, la commande de limite de
puissance de système hybride fonctionne
pour limiter l’accélération ou pour réduire la
puissance autant que possible.
La commande de limite de puis-
sance du système hybride fonc-
tionne (limite d’accélération)
Une accélération supérieure à un certain
niveau est limitée par le système.
Ecran multifonction et affichage tête haute :
“Objet détecté. Accélération réduite.” (aucun
avertissement affiché sur l’affichage tête
haute)
Ecran du système de navigation ou du sys-
tème multimédia : Aucun avertissement affi-
ché
Témoin PKSB OFF : Eteint
Signal sonore : Ne retentit pas
La commande de limite de puis-
sance du système hybride fonc-
tionne (puissance limitée autant que
possible)
Le système a déterminé qu’un freinage plus
fort que la normale est nécessaire.
Ecran multifonction et affichage tête haute :
“Freinez!”Ecran du système de navigation ou du sys-
tème multimédia : “Freinez!”
Témoin PKSB OFF : Eteint
Signal sonore : Signal sonore bref
La commande de freinage fonc-
tionne
Le système a déterminé qu’un freinage
d’urgence est nécessaire.
Ecran multifonction et affichage tête haute :
“Freinez!”
Ecran du système de navigation ou du sys-
tème multimédia : “Freinez!”
Témoin PKSB OFF : Allumé
Signal sonore : Signal sonore bref
Véhicule arrêté par le fonctionne-
ment du système
Le véhicule a été arrêté par le fonctionne-
ment de la commande de freinage.
Ecran multifonction et affichage tête haute :
“Enfoncez la pédale de frein.” (Si la pédale
d’accélérateur n’est pas enfoncée, le mes-
sage “Freinez” s’affiche.)
Ecran du système de navigation ou du sys-
tème multimédia : “Freinez”
Témoin PKSB OFF : Allumé (si la pédale
d’accélérateur n’est pas enfoncée, le témoin
ne s’allume pas)
Signal sonore : Signal sonore bref
Si le freinage d’aide au stationnement
détermine qu’une collision avec un
objet détecté est possible, la puissance
du système hybride est limitée pour
empêcher toute augmentation de la
vitesse du véhicule. (Commande de
limite de puissance du système
hybride : Cf. schéma 2)
De plus, si la pédale d’accélérateur est
maintenue enfoncée, les freins sont
engagés automatiquement pour réduire
Affichage et signal sonore pour
la commande de limite de puis-
sance du système hybride et la
commande de freinage
Présentation du système

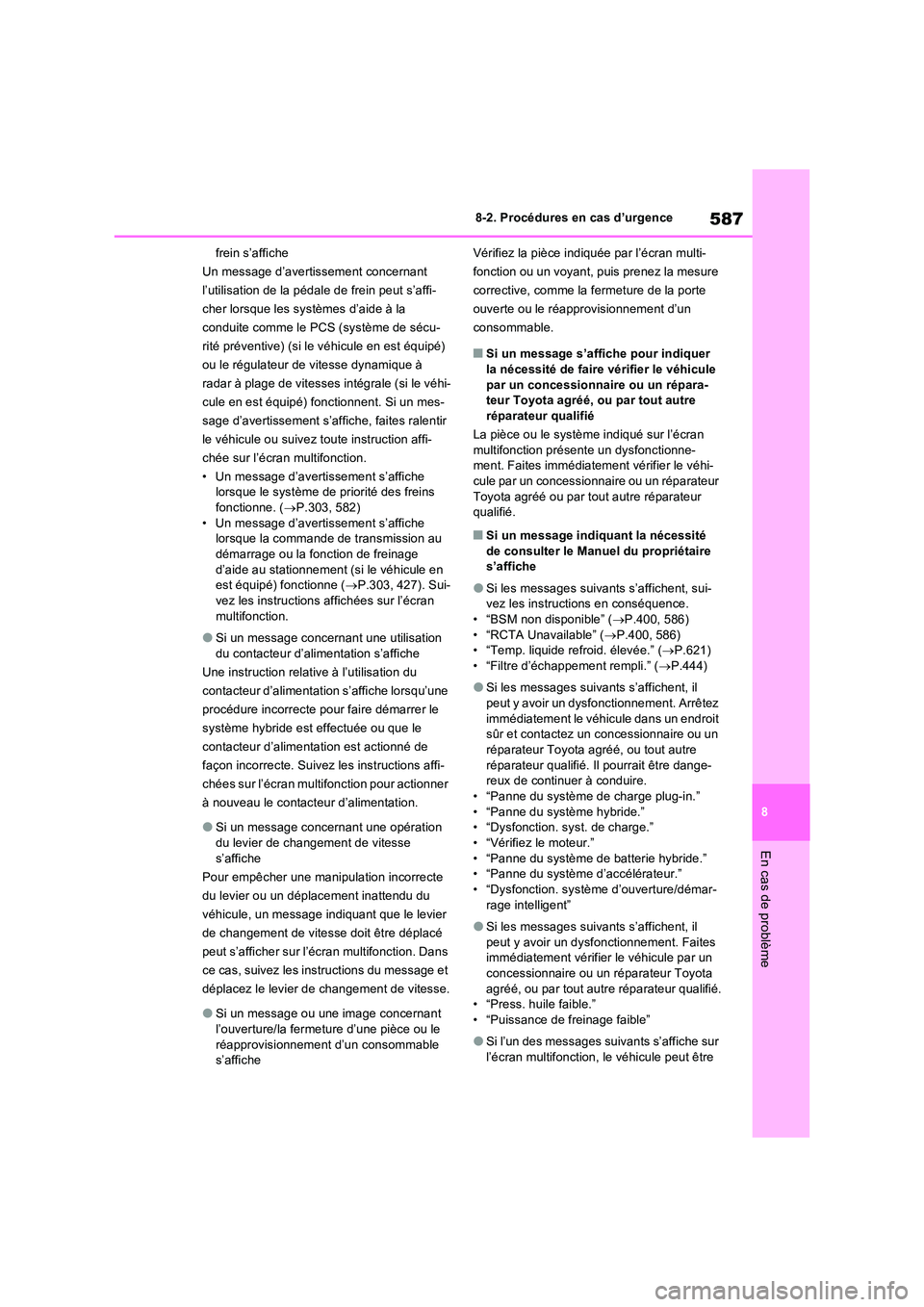

587
8
8-2. Procédures en cas d’urgence
En cas de problème
frein s’affiche
Un message d’avertissement concernant
l’utilisation de la pédale de frein peut s’affi-
cher lorsque les systèmes d’aide à la
conduite comme le PCS (système de sécu-
rité préventive) (si le véhicule en est équipé)
ou le régulateur de vitesse dynamique à
radar à plage de vitesses intégrale (si le véhi-
cule en est équipé) fonctionnent. Si un mes-
sage d’avertissement s’affiche, faites ralentir
le véhicule ou suivez toute instruction affi-
chée sur l’écran multifonction.
• Un message d’avertissement s’affiche lorsque le système de priorité des freins fonctionne. ( P.303, 582)
• Un message d’avertissement s’affiche lorsque la commande de transmission au démarrage ou la fonction de freinage
d’aide au stationnement (si le véhicule en est équipé) fonctionne ( P.303, 427). Sui- vez les instructions affichées sur l’écran
multifonction.
OSi un message concernant une utilisation
du contacteur d’alimentation s’affiche
Une instruction relative à l’utilisation du
contacteur d’alimentation s’affiche lorsqu’une
procédure incorrecte pour faire démarrer le
système hybride est effectuée ou que le
contacteur d’alimentation est actionné de
façon incorrecte. Suivez les instructions affi-
chées sur l’écran multifonction pour actionner
à nouveau le contacteur d’alimentation.
OSi un message concernant une opération du levier de changement de vitesse
s’affiche
Pour empêcher une manipulation incorrecte
du levier ou un déplacement inattendu du
véhicule, un message indiquant que le levier
de changement de vitesse doit être déplacé
peut s’afficher sur l’écran multifonction. Dans
ce cas, suivez les instructions du message et
déplacez le levier de changement de vitesse.
OSi un message ou une image concernant l’ouverture/la fermeture d’une pièce ou le
réapprovisionnement d’un consommable s’affiche
Vérifiez la pièce indiquée par l’écran multi-
fonction ou un voyant, puis prenez la mesure
corrective, comme la fermeture de la porte
ouverte ou le réapprovisionnement d’un
consommable.
QSi un message s’affiche pour indiquer
la nécessité de faire vérifier le véhicule par un concessionnaire ou un répara-teur Toyota agréé, ou par tout autre
réparateur qualifié
La pièce ou le système indiqué sur l’écran multifonction présente un dysfonctionne-ment. Faites immédiatement vérifier le véhi-
cule par un concessionnaire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
QSi un message indiquant la nécessité
de consulter le Manuel du propriétaire s’affiche
OSi les messages suivants s’affichent, sui-vez les instructions en conséquence.• “BSM non disponible” ( P.400, 586)
• “RCTA Unavailable” ( P.400, 586) • “Temp. liquide refroid. élevée.” ( P.621) • “Filtre d’échappement rempli.” ( P.444)
OSi les messages suivants s’affichent, il peut y avoir un dysfonctionnement. Arrêtez
immédiatement le véhicule dans un endroit sûr et contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre
réparateur qualifié. Il pourrait être dange- reux de continuer à conduire.• “Panne du système de charge plug-in.”
• “Panne du système hybride.” • “Dysfonction. syst. de charge.”• “Vérifiez le moteur.”
• “Panne du système de batterie hybride.” • “Panne du système d’accélérateur.”• “Dysfonction. système d’ouverture/démar-
rage intelligent”
OSi les messages suivants s’affichent, il
peut y avoir un dysfonctionnement. Faites immédiatement vérifier le véhicule par un concessionnaire ou un réparateur Toyota
agréé, ou par tout autre réparateur qualifié. • “Press. huile faible.”• “Puissance de freinage faible”
OSi l’un des messages suivants s’affiche sur l’écran multifonction, le véhicule peut être

639
9
9-2. Personnalisation
Caractéristiques du véhicule
9-2.Personna lisation
QModification en utilisant le sys-
tème de navigation/multimédia
1 Appuyez sur la touche “MENU”.
2 Sélectionnez “Configuration” sur
l’écran de menu et sélectionnez
“Véhicule”.
3 Sélectionnez “Personnalisation du
véhicule”.
Il est possible de modifier divers
réglages. Reportez-vous à la liste des
réglages pouvant être modifiés pour
obtenir plus de détails.
QModification en utilisant l’écran
multifonction
1 Appuyez sur ou des
contacteurs de commande du
compteur et sélectionnez .
2 Appuyez sur ou des
contacteurs de commande du
compteur, puis sélectionnez l’élé-
ment.
3 Pour activer et désactiver la fonc-
tion, appuyez sur pour passer
au réglage souhaité.
4 Pour procéder au réglage détaillé
des fonctions qui prennent en
charge les réglages détaillés,
appuyez sur la touche et main-
tenez-la enfoncée, puis affichez
l’écran de réglage.
La méthode pour effectuer le réglage détaillé diffère pour chaque écran. Veuillez-vous reporter à la phrase de conseil qui
s’affiche sur l’écran.
Pour revenir à l’écran précédent ou quitter le
mode de personnalisation, appuyez sur .
QPersonnalisation à l’aide du système de
navigation/multimédia ou de l’écran multifonction
Arrêtez le véhicule dans un endroit sûr, enga- gez le frein de stationnement et mettez le
levier de changement de vitesse en position P. Par ailleurs, pour éviter que la batterie 12 volts ne se décharge, laissez le système
hybride en fonctionnement pendant la per- sonnalisation des fonctions.
Fonctions personnalisa-
bles
Votre véhicule comprend un
ensemble de fonctions électro-
niques que vous pouvez person-
naliser en fonction de vos
préférences. Les réglages de ces
fonctions peuvent être modifiés à
l’aide de l’écran multifonction, du
système multimédia/de naviga-
tion, ou par un concessionnaire
ou un réparateur Toyota agréé, ou
par tout autre réparateur qualifié.
Personnalisation des fonc-
tions du véhicule
AVERTISSEMENT
QPendant la personnalisation
Le système hybride devant fonctionner pendant la personnalisation, veillez à ce que le véhicule soit garé dans un endroit
suffisamment aéré. Dans un espace fermé, comme un garage, les gaz d’échappement, y compris le monoxyde
de carbone (CO), toxique, peuvent s’accu- muler et entrer dans le véhicule. Ceci peut entraîner la mort ou de graves risques
pour la santé.
