2021 TOYOTA RAV4 PHEV AUX

21Index illustré
QPlafond (véhicules à conduite à gauche)
Bouton “SOS” *1............................................................................................ P.66
Contacteur de désactivation du capteur d’intrusion et du capteur d’inclinai-
son*1............................................................................................................... P.80
Contacteur de toit ouvrant panoramique*1............................................... P.295
Contacteur d’écran pare-soleil électronique*1......................................... P.295
Eclairages intérieurs*2................................................................................ P.474
Eclairages personnels ................................................................................ P.475
Compartiment auxiliaire*1........................................................................... P.480
Miroirs de courtoisie ................................................................................... P.485
Pare-soleil*3................................................................................................. P.485
Rétroviseur intérieur*1................................................................................ P.280
Rétroviseur numérique*1............................................................................ P.281
*1: Si le véhicule en est équipé
*2: Le schéma montre l’avant mais il en existe également à l’arrière.
*3: N’utilisez JAMAIS de siège de sécurité enfant de type dos à la route sur un siège protégé
par un AIRBAG ACTIF situé devant lui, car cela risquerait d’occasionner à l’ENFANT des
BLESSURES GRAVES, voire MORTELLES. ( P.53)
A
B
C
D
E
F
G
H
I

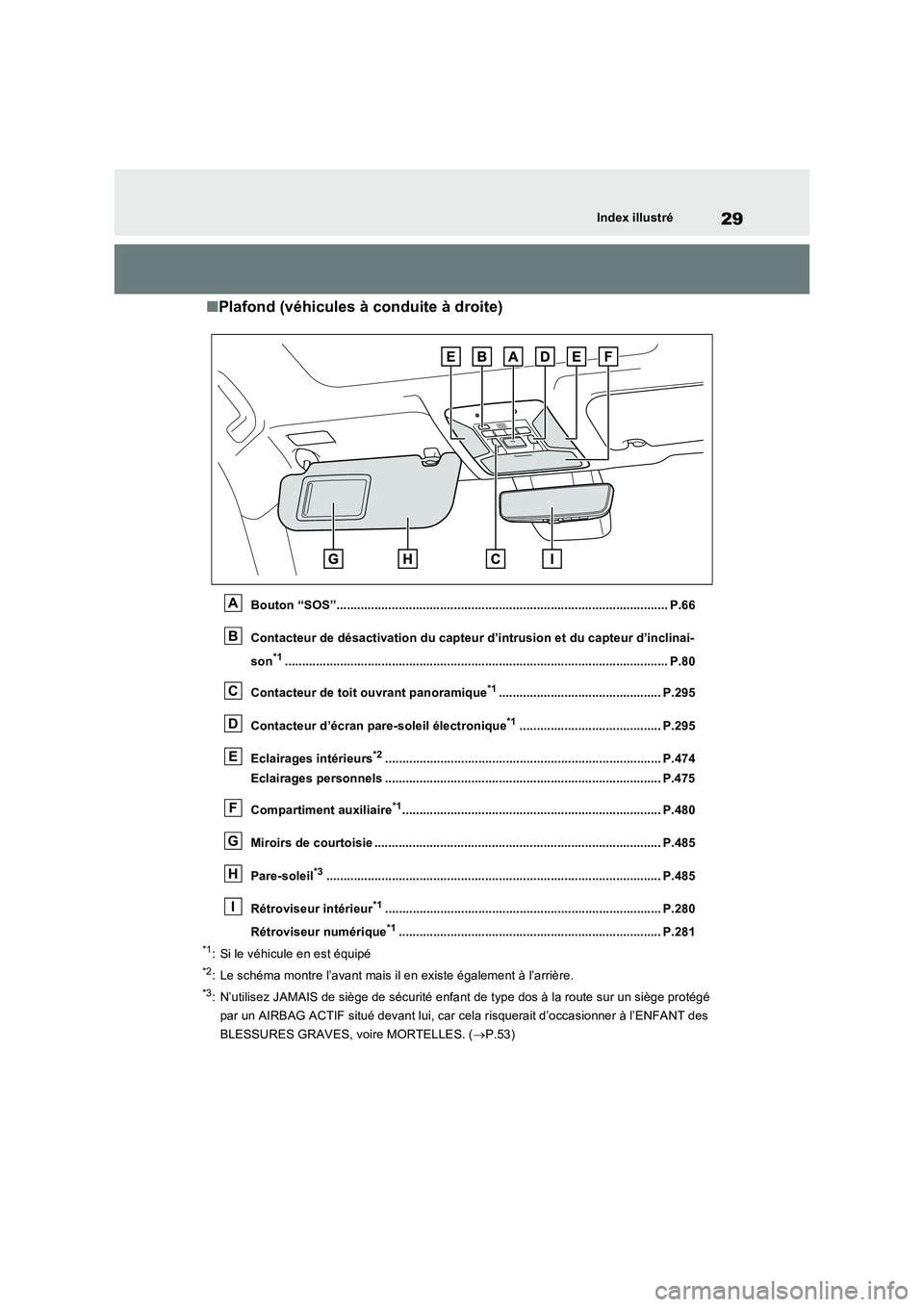

29Index illustré
QPlafond (véhicules à conduite à droite)
Bouton “SOS”................................................................................................ P.66
Contacteur de désactivation du capteur d’intrusion et du capteur d’inclinai-
son*1............................................................................................................... P.80
Contacteur de toit ouvrant panoramique*1............................................... P.295
Contacteur d’écran pare-soleil électronique*1......................................... P.295
Eclairages intérieurs*2................................................................................ P.474
Eclairages personnels ................................................................................ P.475
Compartiment auxiliaire*1........................................................................... P.480
Miroirs de courtoisie ................................................................................... P.485
Pare-soleil*3................................................................................................. P.485
Rétroviseur intérieur*1................................................................................ P.280
Rétroviseur numérique*1............................................................................ P.281
*1: Si le véhicule en est équipé
*2: Le schéma montre l’avant mais il en existe également à l’arrière.
*3: N’utilisez JAMAIS de siège de sécurité enfant de type dos à la route sur un siège protégé
par un AIRBAG ACTIF situé devant lui, car cela risquerait d’occasionner à l’ENFANT des
BLESSURES GRAVES, voire MORTELLES. ( P.53)
A
B
C
D
E
F
G
H
I

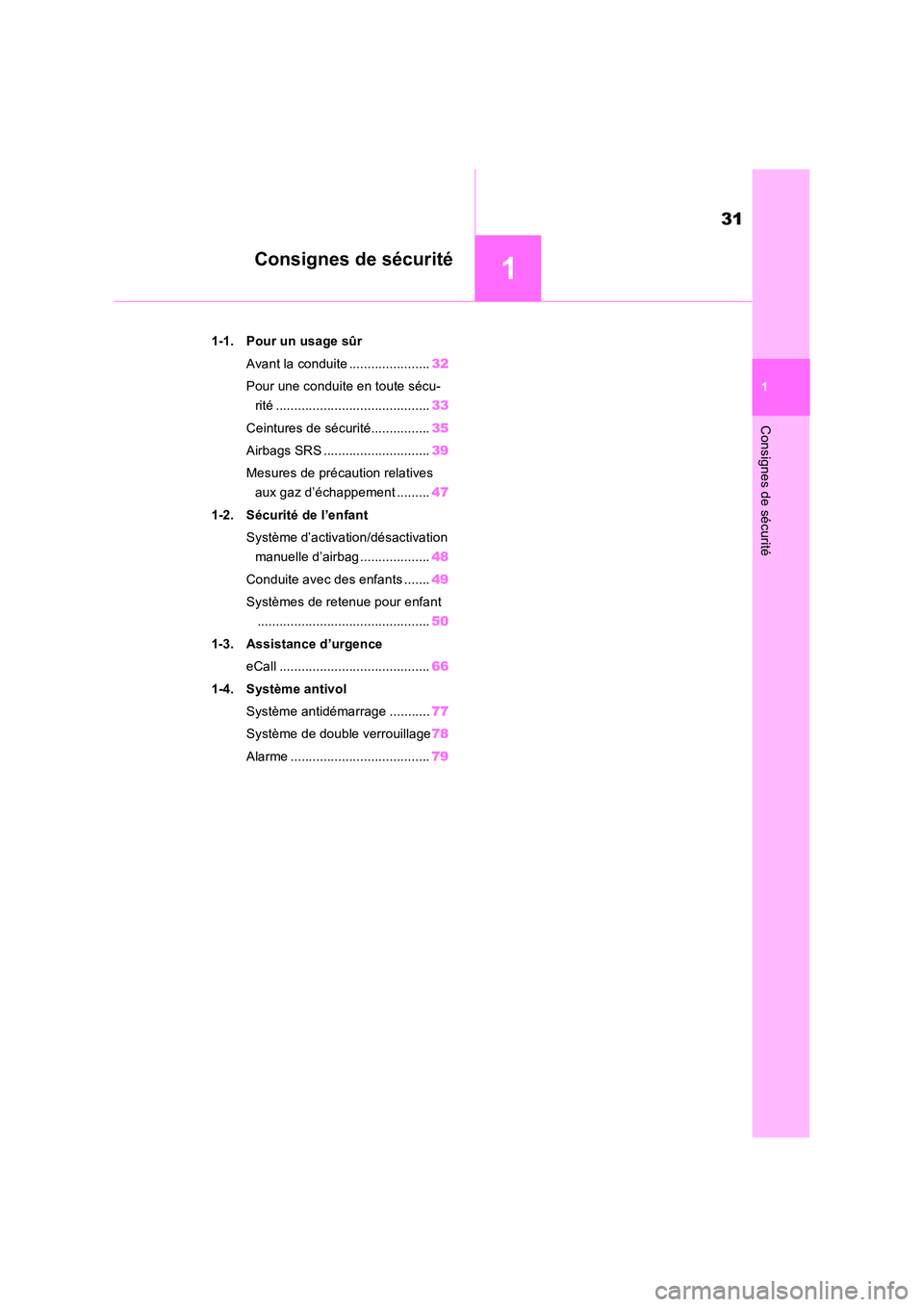

1
31
1
Consignes de sécurité
Consignes de sécurité
1-1. Pour un usage sûr
Avant la conduite ...................... 32
Pour une conduite en toute sécu-
rité .......................................... 33
Ceintures de sécurité................ 35
Airbags SRS ............................. 39
Mesures de précaution relatives
aux gaz d’échappement ......... 47
1-2. Sécurité de l’enfant
Système d’activation/désactivation
manuelle d’airbag ................... 48
Conduite avec des enfants ....... 49
Systèmes de retenue pour enfant
............................................... 50
1-3. Assistance d’urgence
eCall ......................................... 66
1-4. Système antivol
Système antidémarrage ........... 77
Système de double verrouillage 78
Alarme ...................................... 79

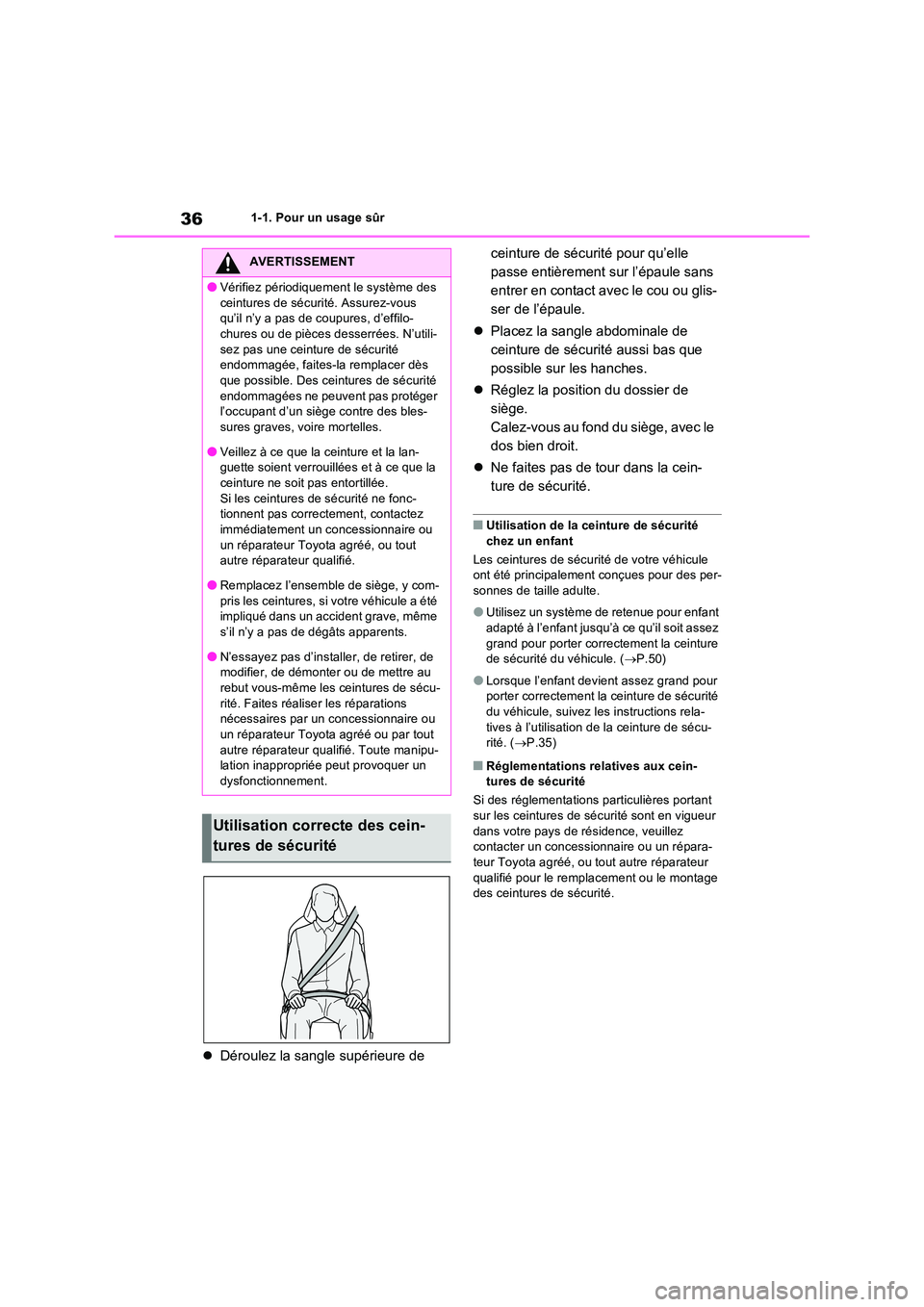

361-1. Pour un usage sûr
Déroulez la sangle supérieure de
ceinture de sécurité pour qu’elle
passe entièrement sur l’épaule sans
entrer en contact avec le cou ou glis-
ser de l’épaule.
 Placez la sangle abdominale de
ceinture de sécurité aussi bas que
possible sur les hanches.
 Réglez la position du dossier de
siège.
Calez-vous au fond du siège, avec le
dos bien droit.
 Ne faites pas de tour dans la cein-
ture de sécurité.
QUtilisation de la ceinture de sécurité
chez un enfant
Les ceintures de sécurité de votre véhicule ont été principalement conçues pour des per-sonnes de taille adulte.
OUtilisez un système de retenue pour enfant adapté à l’enfant jusqu’à ce qu’il soit assez
grand pour porter correctement la ceinture de sécurité du véhicule. ( P.50)
OLorsque l’enfant devient assez grand pour porter correctement la ceinture de sécurité du véhicule, suivez les instructions rela-
tives à l’utilisation de la ceinture de sécu- rité. ( P.35)
QRéglementations relatives aux cein- tures de sécurité
Si des réglementations particulières portant
sur les ceintures de sécurité sont en vigueur dans votre pays de résidence, veuillez contacter un concessionnaire ou un répara-
teur Toyota agréé, ou tout autre réparateur qualifié pour le remplacement ou le montage des ceintures de sécurité.
AVERTISSEMENT
OVérifiez périodiquement le système des
ceintures de sécurité. Assurez-vous qu’il n’y a pas de coupures, d’effilo-chures ou de pièces desserrées. N’utili-
sez pas une ceinture de sécurité endommagée, faites-la remplacer dès que possible. Des ceintures de sécurité
endommagées ne peuvent pas protéger l’occupant d’un siège contre des bles-sures graves, voire mortelles.
OVeillez à ce que la ceinture et la lan-guette soient verrouillées et à ce que la ceinture ne soit pas entortillée.
Si les ceintures de sécurité ne fonc- tionnent pas correctement, contactez immédiatement un concessionnaire ou
un réparateur Toyota agréé, ou tout autre réparateur qualifié.
ORemplacez l’ensemble de siège, y com-
pris les ceintures, si votre véhicule a été impliqué dans un accident grave, même s’il n’y a pas de dégâts apparents.
ON’essayez pas d’installer, de retirer, de modifier, de démonter ou de mettre au rebut vous-même les ceintures de sécu-
rité. Faites réaliser les réparations nécessaires par un concessionnaire ou
un réparateur Toyota agréé ou par tout autre réparateur qualifié. Toute manipu-lation inappropriée peut provoquer un
dysfonctionnement.
Utilisation corr ecte des cein-
tures de sécurité

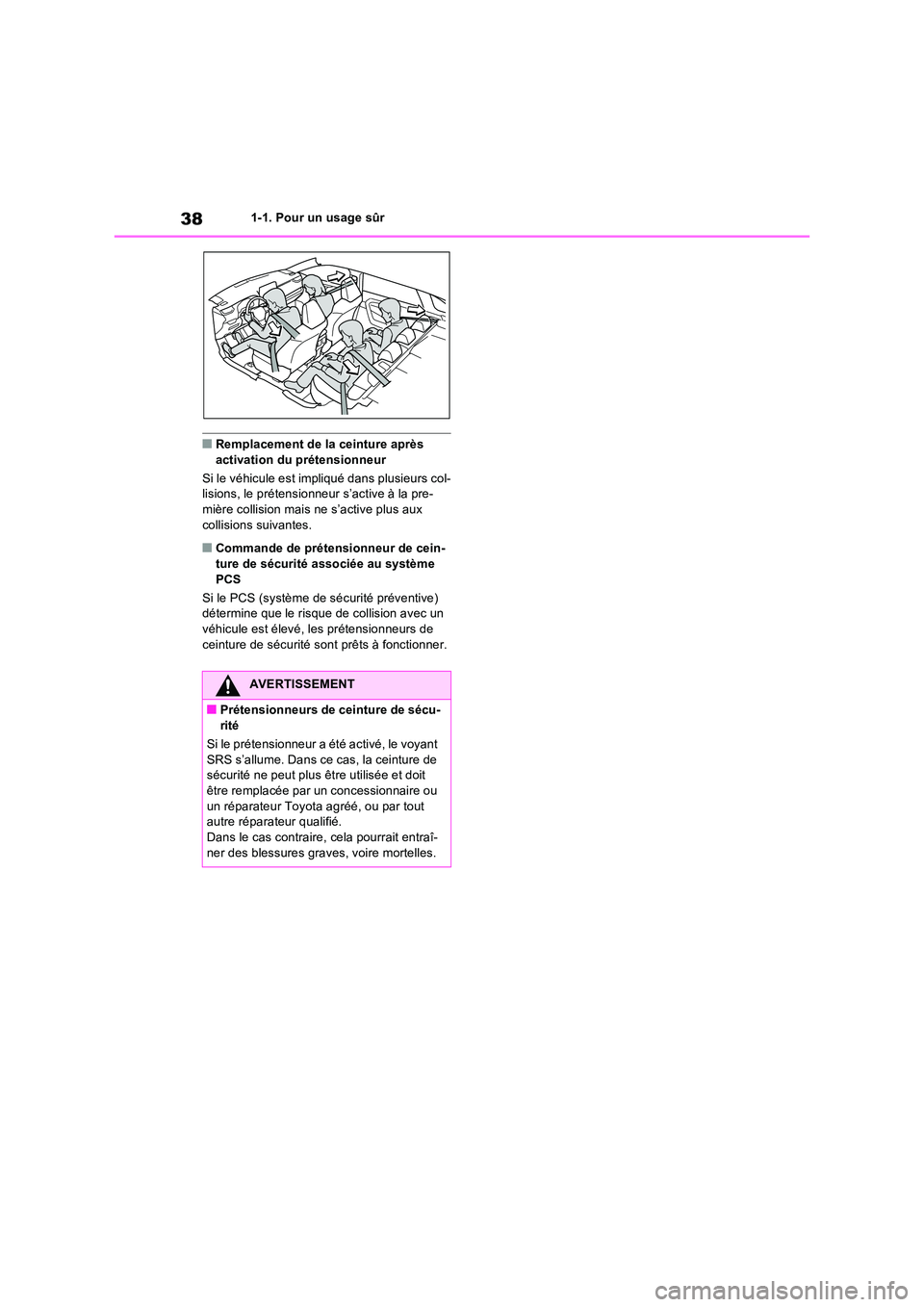

381-1. Pour un usage sûr
QRemplacement de la ceinture après activation du prétensionneur
Si le véhicule est impliqué dans plusieurs col- lisions, le prétensionneur s’active à la pre-
mière collision mais ne s’active plus aux collisions suivantes.
QCommande de prétensionneur de cein-ture de sécurité associée au système
PCS
Si le PCS (système de sécurité préventive) détermine que le risque de collision avec un véhicule est élevé, les prétensionneurs de
ceinture de sécurité sont prêts à fonctionner.
AVERTISSEMENT
QPrétensionneurs de ceinture de sécu- rité
Si le prétensionneur a été activé, le voyant
SRS s’allume. Dans ce cas, la ceinture de sécurité ne peut plus être utilisée et doit être remplacée par un concessionnaire ou
un réparateur Toyota agréé, ou par tout autre réparateur qualifié.Dans le cas contraire, cela pourrait entraî-
ner des blessures graves, voire mortelles.

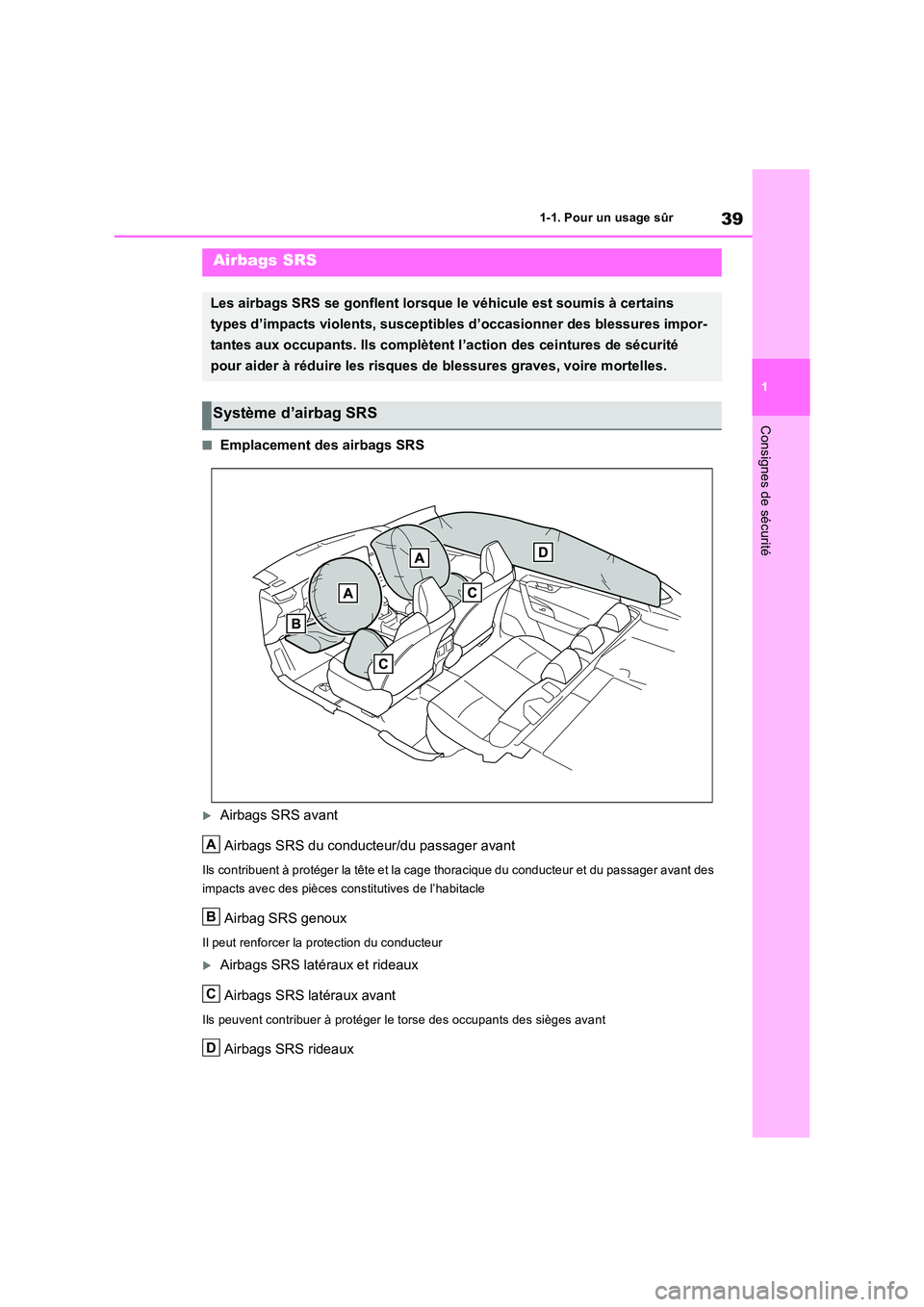

39
1
1-1. Pour un usage sûr
Consignes de sécurité
QEmplacement des airbags SRS
Airbags SRS avant
Airbags SRS du conducteur/du passager avant
Ils contribuent à protéger la tête et la cage thoracique du conducteur et du passager avant des
impacts avec des pièces constitutives de l’habitacle
Airbag SRS genoux
Il peut renforcer la protection du conducteur
Airbags SRS latéraux et rideaux
Airbags SRS latéraux avant
Ils peuvent contribuer à protéger le torse des occupants des sièges avant
Airbags SRS rideaux
Airbags SRS
Les airbags SRS se gonflent lorsque le véhicule est soumis à certains
types d’impacts violents, susceptibles d’occasionner des blessures impor-
tantes aux occupants. Ils complètent l’action des ceintures de sécurité
pour aider à réduire les risques de blessures graves, voire mortelles.
Système d’airbag SRS
A
B
C
D

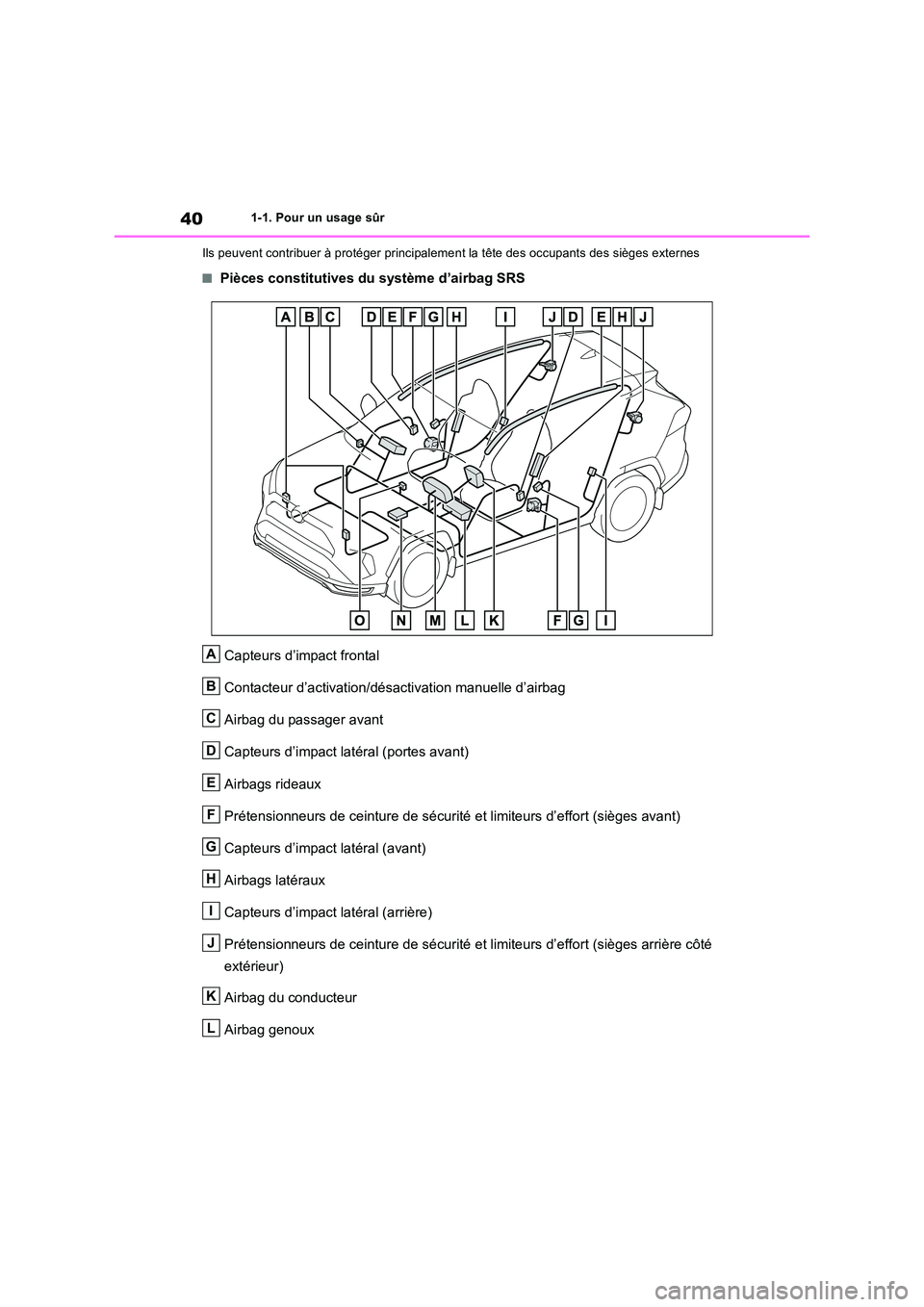

401-1. Pour un usage sûr
Ils peuvent contribuer à protéger principalement la tête des occupants des sièges externes
QPièces constitutives du système d’airbag SRS
Capteurs d’impact frontal
Contacteur d’activation/désactivation manuelle d’airbag
Airbag du passager avant
Capteurs d’impact latéral (portes avant)
Airbags rideaux
Prétensionneurs de ceinture de sécurité et limiteurs d’effort (sièges avant)
Capteurs d’impact latéral (avant)
Airbags latéraux
Capteurs d’impact latéral (arrière)
Prétensionneurs de ceinture de sécurité et limiteurs d’effort (sièges arrière côté
extérieur)
Airbag du conducteur
Airbag genoux
A
B
C
D
E
F
G
H
I
J
K
L

41
1
1-1. Pour un usage sûr
Consignes de sécurité
Voyant SRS
Ensemble de capteurs d’airbag
Témoin “PASSENGER AIR BAG”
Les pièces constitutives principales du système d’airbag SRS sont représentées ci-
dessus. Le système d’airbag SRS est commandé par l’ensemble de capteurs d’air-
bag. Lorsque les airbags se déploient, une réaction chimique se produit dans les
dispositifs de gonflage et les airbags se remplissent rapidement d’un gaz non
toxique pour contribuer à limiter le déplacement des occupants.
QSi les airbags SRS se déploient (se gon- flent)
ODes écorchures, des br ûlures et des contu- sions légères peuvent être causées par les
airbags SRS en raison du déploiement (gonflage) à vitesse extrêmement élevée provoqué par des gaz chauds.
OUn bruit fort et de la poudre blanche sont émis.
OCertaines parties du module d’airbag (moyeu du volant, cache d’airbag et dispo-
sitif de gonflage) ainsi que les sièges avant et certaines parties des montants avant et arrière et des longerons latéraux de toit
risquent d’être brûlants pendant plusieurs minutes. L’airbag lui-même peut être brû-lant.
OLe pare-brise peut se fissurer.
OLe système hybride s’arrêtera et l’alimen-tation en carburant du moteur sera cou-pée. ( P.99)
OToutes les portes seront déverrouillées. ( P.206)
OVéhicules avec freinage de prévention de collision secondaire : Les freins et les feux
stop seront automatiquement commandés. ( P.446)
OLes éclairages intérieurs s’allument auto- matiquement. ( P.475)
OLes feux de détresse s’allument automati- quement. ( P.568)
QConditions de déploiement d’airbag SRS (airbags SRS avant)
OLes airbags SRS avant se déploient en cas d’impact d’une force supérieure au seuil
défini (niveau de force correspondant à
une collision frontale à une vitesse d’envi- ron 20 à 30 km/h [12 à 18 mph] contre un mur fixe qui ne bouge pas et ne se
déforme pas).
Toutefois, ce seuil de vitesse s’élève consi-
dérablement dans les situations suivantes :
• Quand le véhicule heurte un obstacle tel qu’un véhicule à l’arrêt ou un poteau, qui peut se déplacer ou se déformer sous
l’effet de l’impact • Quand le véhicule est impliqué dans une collision avec passage sous un obstacle,
telle qu’une collision lors de laquelle l’avant du véhicule se retrouve sous le plateau d’un camion
OEn fonction du type de collision, il est pos-sible que seuls les prétensionneurs de
ceinture de sécurité s’activent.
QConditions de déploiement d’airbag SRS (airbags SRS latéraux et rideaux)
OLes airbags SRS latéraux et rideaux se déploient en cas d’impact d’une force supérieure au seuil défini (niveau de force
correspondant à la force de l’impact provo- quée par un véhicule de 1500 kg [3300 lb.] environ heurtant de plein fouet l’habitacle
dans un sens perpendiculaire à celui du véhicule à une vitesse comprise entre 20 et 30 km/h [12 à 18 mph] environ).
OLes deux airbags SRS rideaux peuvent également se déployer en cas de collision
frontale violente.
QConditions autres qu’une collision dans lesquelles les airbags SRS risquent de se déployer (se gonfler)
Les airbags SRS avant et les airbags SRS
M
N
O
