2021 TOYOTA RAV4 tow

73
1
1-4. Antidiefstalsysteem
Veiligheid en beveiliging
1-4.Antidiefstalsysteem
*1: Werkt in regio's waar noodoproepdien-
sten worden aangeboden. Neem voor
meer informatie contact op met een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren
gekwalificeerde en uitgeruste deskun-
dige.
*2: De systeemnaam kan per land verschil-
lend zijn.
Microfoon
Toets SOS
*
Controlelampjes
*: Deze toets is bestemd voor communicatie met de ERA-GLONASS/EVAK-systeem-
beheerder.
Andere SOS-toetsen van overige syste-
men van een auto hebben geen betrek-
king op het apparaat en zijn niet bestemd
voor communicatie met de ERA-GLO-
NASS/EVAK-systeembeheerder.
ERA-GLONASS/EVAK*1, 2
Het noodoproepapparaat is een
apparaat dat in een auto is
geplaatst om (met behulp van
GLONASS-signalen [Global Navi-
gation Satellite System] en GPS-
signalen [Global Positioning
System]) de locatie en rijrichting
van de auto te bepalen en om
ervoor te zorgen dat er bij ver-
keersongevallen en andere inci-
denten op autowegen in de landen
waar noodoproepdiensten wor-
den aangeboden (niet-aanpas-
bare) informatie over de auto
wordt verzameld en verzonden.
Daarnaast zorgt het apparaat via
mobiele netwerken (GSM) voor het
verzenden en ontvangen van
gesproken communicatie tussen
de auto en de ERA-GLO-
NASS/EVAK-systeembeheerder.
Er zijn automatische noodoproe-
pen (automatische melding van
een aanrijding) en handmatige
noodoproepen (door het indruk-
ken van de toets SOS) mogelijk
naar het ERA-GLONASS/EVAK-
controlecentrum.
Deze service is verplicht krach-
tens de technisc he voorschriften
van de douane-unie.
Systeemonderdelen
A
B
C
pM_RAV4_OM_OM42D20E_(EE).book Page 73 Friday, August 7, 2020 1:15 PM

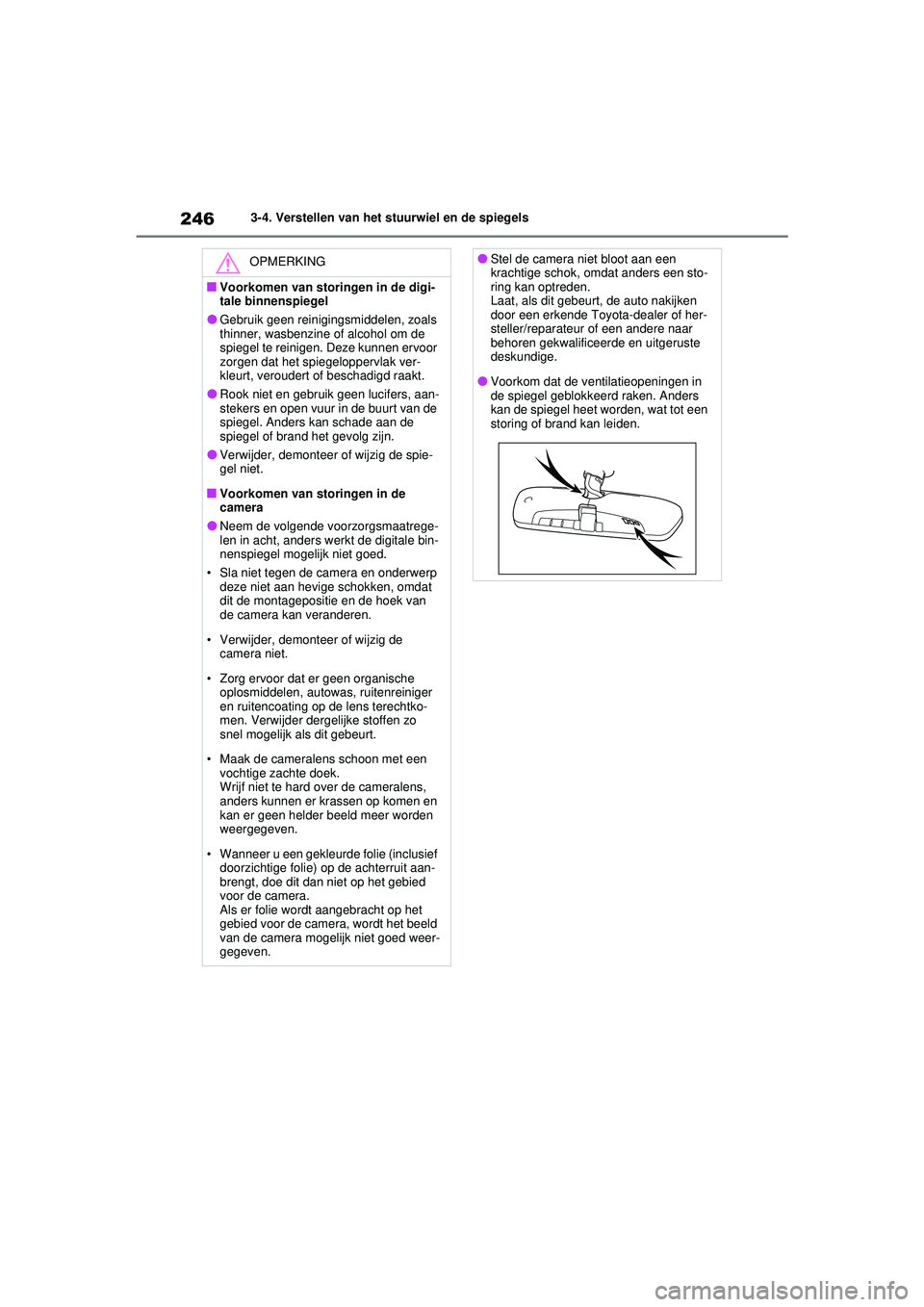

2463-4. Verstellen van het stuurwiel en de spiegels
OPMERKING
■Voorkomen van storingen in de digi-
tale binnenspiegel
●Gebruik geen reinigingsmiddelen, zoals
thinner, wasbenzine of alcohol om de
spiegel te reinigen. Deze kunnen ervoor
zorgen dat het spiegeloppervlak ver-
kleurt, veroudert of beschadigd raakt.
●Rook niet en gebruik geen lucifers, aan-
stekers en open vuur in de buurt van de
spiegel. Anders kan schade aan de
spiegel of brand het gevolg zijn.
●Verwijder, demonteer of wijzig de spie-
gel niet.
■Voorkomen van storingen in de
camera
●Neem de volgende voorzorgsmaatrege-
len in acht, anders werkt de digitale bin-
nenspiegel mogelijk niet goed.
• Sla niet tegen de camera en onderwerp deze niet aan hevige schokken, omdat
dit de montagepositie en de hoek van
de camera kan veranderen.
• Verwijder, demonteer of wijzig de camera niet.
• Zorg ervoor dat er geen organische oplosmiddelen, autowas, ruitenreiniger
en ruitencoating op de lens terechtko-
men. Verwijder dergelijke stoffen zo
snel mogelijk als dit gebeurt.
• Maak de cameralens schoon met een vochtige zachte doek.
Wrijf niet te hard over de cameralens,
anders kunnen er krassen op komen en
kan er geen helder beeld meer worden
weergegeven.
• Wanneer u een gekleurde folie (inclusief doorzichtige folie) op de achterruit aan-
brengt, doe dit dan niet op het gebied
voor de camera.
Als er folie wordt aangebracht op het
gebied voor de camera, wordt het beeld
van de camera mogelijk niet goed weer-
gegeven.
●Stel de camera niet bloot aan een
krachtige schok, omdat anders een sto-
ring kan optreden.
Laat, als dit gebeurt, de auto nakijken
door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige.
●Voorkom dat de ventilatieopeningen in
de spiegel geblokkeerd raken. Anders
kan de spiegel heet worden, wat tot een
storing of brand kan leiden.
pM_RAV4_OM_OM42D20E_(EE).book Page 246 Friday, August 7, 2020 1:15 PM

3384-5. Gebruik van de ondersteunende systemen
• Wanneer een signaleerbaar object wordt gepasseerd
• Bij het veranderen van rijstrook om een signaleerbaar object in te halen
• Wanneer het signaleerbare object dat wordt genaderd zich op een naastliggende
rijstrook of langs de weg bevindt, bijvoor-
beeld bij het veranderen van koers of bij
het rijden op een bochtige weg
• Wanneer u een signaleerbaar object snel nadert
• Bij het naderen van objecten in de berm, zoals signaleerbare objecten, vangrails,
telefoonpalen, bomen of muren
• Als er een signaleerbaar object of ander object langs de weg staat aan het begin
van een bocht
• Als er (geverfde) patronen vóór uw auto aanwezig zijn die ten onrechte aangezien
kunnen worden voor een signaleerbaar
object
• Als de voorzijde van uw auto wordt geraakt door water, sneeuw, stof, enz.
• Bij het inhalen van een signaleerbaar object dat van rijstrook verandert of een
bocht naar rechts/links maakt • Bij het passeren van een signaleerbaar
object dat stilstaat op de rijstrook voor het
tegemoetkomend verkeer om rechtsaf of
linksaf te slaan
• Als een signaleerbaar object uw auto zeer dicht nadert en vervolgens stopt voordat
het zich in de rijrichting van uw auto
bevindt
• Als de voorzijde van uw auto omhoog of omlaag gaat, bijvoorbeeld op een oneffen
of golvend wegdek
• Bij het rijden op een weg omringd door een constructie, zoals een tunnel of een stalen
brug
• Als er zich metalen objecten (putdeksel, staalplaat, enz.), opstaande randen of uit-
stekende delen voor uw auto bevinden
• Wanneer onder een object (verkeersbord, billboard, enz.) door wordt gereden
• Bij het naderen van een slagboom van een elektronische tolpoort, slagboom bij een
parkeerterrein of andere afscheiding die
open en dicht gaat
• Wassen in een autowasstraat
• Bij het rijden door of onder objecten die in contact kunnen komen met uw auto, zoals
hoog gras, boomtakken of een spandoek
pM_RAV4_OM_OM42D20E_(EE).book Page 338 Friday, August 7, 2020 1:15 PM

359
4
4-5. Gebruik van de ondersteunende systemen
Rijden
Wanneer de camera voor een ver-
keersbord herkent en/of er informatie
over een verkeersbord beschikbaar is
via het navigatiesysteem, wordt het
bord weergegeven op het multi-infor-
matiedisplay.

Wanneer de weergave van informa-
tie van het ondersteunende sys-
teem wordt geselecteerd, kunnen er
maximaal 3 verkeersborden worden
weergegeven. ( →Blz. 121)
 Wanneer een ander tabblad dan dat
van het ondersteunende systeem is
geselecteerd, worden alleen de vol-
gende typen verkeersborden weer-
gegeven. ( →Blz. 121)
• Verkeersbord begin/einde snelheidslimiet
• Verkeersbord met aan de snelheidslimiet
gerelateerde informatie (autoweg, snel-
weg, bebouwde kom, erf)
• Verkeersbord einde verboden
• Verkeersbord verboden in te rijden
*
(indien een melding nodig is)
• Verkeersbord maximaal toegestane snel- heid met aanvullend bord (alleen op- en
afritten)
*: Auto's met navigatiesysteem Als er andere verkeersborden dan die met
de maximaal toegestane snelheid worden
herkend, worden deze trapsgewijs weerge-
geven onder het verkeersbord met de maxi-
maal toegestane snelheid.
De volgende soorten verkeersborden,
inclusief elektronische verkeersborden
en knipperende verkeersborden, wor-
den herkend.
Niet-officiële (niet aan het Verdrag van
Wenen voldoende) of recentelijk geïntrodu-
ceerde verkeersborden worden mogelijk niet
herkend.

Verkeersborden snelheidslimiet
Weergave op het
multi-informatiedisplay
Ondersteunde soorten
verkeersborden
Snelheidslimiet begint/zone
maximumsnelheid begint
Snelheidslimiet eindigt/zone
maximumsnelheid eindigt
pM_RAV4_OM_OM42D20E_(EE).book Page 359 Friday, August 7, 2020 1:15 PM

3604-5. Gebruik van de ondersteunende systemen
Aan snelheidslimiet gerelateerde
informatie
*
*: Wordt weergegeven wanneer een ver-
keersbord wordt herkend maar de infor-
matie over de snelheidslimiet voor de weg
niet beschikbaar is in het navigatiesys-
teem
 Verkeersborden inhaalverbod
 Andere verkeersborden
*: Auto's met navigatiesysteem
Maximaal toegestane snelheid met
aanvullend teken
*1
Begin autosnelweg
Einde autosnelweg
Begin autoweg
Einde autoweg
Begin bebouwde kom
Einde bebouwde kom
Begin bebouwde kom
Einde bebouwde kom
Begin erf
Einde erf
Begin inhaalverbod
Einde inhaalverbod
Verboden in te rijden
*
Einde verboden
Stop
Nat
Regen
IJs
Aanvullend teken aanwezig
*2
Afrit rechts*3
Afrit links*3
Tijd
pM_RAV4_OM_OM42D20E_(EE).book Page 360 Friday, August 7, 2020 1:15 PM

3624-5. Gebruik van de ondersteunende systemen
●Er wordt een verkeersbord herkend dat lijkt
op een verkeersbord dat compatibel is met
het systeem.
●Mogelijk worden verkeersborden met de
snelheidslimiet voor parallelwegen gesig-
naleerd en weergegeven (wanneer deze in
het zicht van de camera voor staan) terwijl
de auto op de hoofdweg rijdt.
●Mogelijk worden verkeersborden met de
maximaal toegestane snelheid voor afsla-
gen van rotondes gesignaleerd en weerge-
geven (wanneer deze in het zicht van de
camera voor staan) terwijl de auto op de
rotonde rijdt.
●De voorzijde van de auto staat omhoog of
omlaag door de belading van de auto.
●De helderheid van het omgevingslicht is
niet voldoende of verandert plotseling.
●Wanneer een verkeersbord voor trucks,
enz. wordt herkend.
●Er wordt met de auto in een land gereden
waar het verkeer aan de andere kant rijdt.
●De kaartgegevens van het navigatiesys-
teem zijn niet meer up-to-date.
●Het navigatiesysteem werkt niet.
●De snelheidsinformatie die op het instru-
mentenpaneel wordt weergegeven ver-
schilt mogelijk van de informatie die wordt
weergegeven op het navigatiesysteem als
gevolg van de gebruikte kaartgegevens
van het navigatiesysteem.
■Weergave verkeersbord snelheidslimiet
Als het contact de laatste keer UIT werd
gezet terwijl er een verkeersbord met de
maximaal toegestane snelheid op het multi-
informatiedisplay werd weergegeven, wordt
datzelfde verkeersbord weer weergegeven
wanneer het contact AAN wordt gezet.
■Als “RSA Malfunction Visit Your Dea-
ler” (Storing in RSA. Ga naar uw dealer)
wordt weergegeven
Er is mogelijk een storing in het systeem aan-
wezig. Laat de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Persoonlijke voorkeursinstellingen
Bepaalde functies kunnen worden aangepast
aan de persoonlijke voorkeur. (Systemen met
mogelijkheden voor persoonlijke voorkeursin-
stellingen: → Blz. 126)
*: Indien aanwezig
■Weergave instrumentenpaneel
Multi-informatiedisplay
Ingestelde snelheid
Controlelampjes
Dynamic Radar Cruise
Control met volledig
snelheidsbereik
*
Wanneer de afstandsregelmodus
is ingeschakeld, accelereert,
decelereert en stopt de auto auto-
matisch overeenkomstig de ver-
anderingen in snelheid van de
voorligger, zelfs wanneer het gas-
pedaal niet wordt ingetrapt. In de
constante-snelheidsregelmodus
rijdt de auto met een constante
snelheid.
Gebruik de Dynamic Radar Cruise
Control met volledig snelheidsbe-
reik op autowegen en snelwegen.
 Afstandsregelmodus ( →Blz. 365)
 Constante-snelheidsregelmodus
(→ Blz. 369)
Systeemonderdelen
A
B
C
pM_RAV4_OM_OM42D20E_(EE).book Page 362 Friday, August 7, 2020 1:15 PM

3644-5. Gebruik van de ondersteunende systemen
WAARSCHUWING
■Waarschuwingen met betrekking tot
de ondersteunende systemen
Neem de volgende voorzorgsmaatregelen
in acht, aangezien er grenzen zijn aan de
door het systeem geboden ondersteuning.
Als u dat niet doet, kunt u een ongeval ver-
oorzaken, waardoor ernstig letsel kan ont-
staan.
●De bestuurder helpen bij het meten van
de volgafstand
De Dynamic Radar Cruise Control met vol-
ledig snelheidsbereik dient alleen ter
ondersteuning van de bestuurder bij het
bepalen van de volgafstand tussen de
eigen auto en een bepaalde voorligger.
Het systeem is niet bedoeld om zorgeloos
of roekeloos rijgedrag te rechtvaardigen
en kan de bestuurder ook niet helpen tij-
dens het rijden bij slecht zicht.
Het blijft noodzakelij k dat de bestuurder
zelf de omgeving van de auto goed in de
gaten houdt.
●De bestuurder helpen bij het bepalen
van de juiste volgafstand
De Dynamic Radar Cruise Control met vol-
ledig snelheidsbereik bepaalt of de volgaf-
stand tussen de eigen auto en een
bepaalde voorligger binnen een vastge-
legd bereik ligt. Het systeem kan geen
andere beoordelingen maken. Het is
daarom strikt noodzakelijk dat u zelf alert
blijft en inschat of een situatie mogelijk
gevaarlijk is.
●De bestuurder helpen bij het bedienen
van de auto
De Dynamic Radar Cruise Control met vol-
ledig snelheidsbereik heeft geen functies
om aanrijdingen met een voorligger te
voorkomen of vermijden. Daarom dient u
wanneer er gevaar dreigt direct de con-
trole over de auto te nemen en juist te han-
delen om de veiligheid van alle
betrokkenen te garanderen.
■Situaties waarin de Dynamic Radar
Cruise Control met volledig snel-
heidsbereik niet kan worden gebruikt
Gebruik de Dynamic Radar Cruise Control
met volledig snelheidsbereik niet in de vol-
gende situaties. Als u dat wel doet, wordt
de snelheid mogelijk niet goed geregeld,
waardoor een ongeval met ernstig letsel
kan ontstaan.
●Op wegen met voetgangers, fietsers,
enz.
●In druk verkeer
●Op wegen met scherpe bochten
●Op slingerende wegen
●Op wegen die door regen, ijs of sneeuw
glad zijn
●Op steile hellingen bergafwaarts of op
afwisselend sterk dalende en sterk stij-
gende wegen
Bij het afdalen van een steile helling kan
de rijsnelheid de inge stelde snelheid over-
schrijden.
●Op invoegstroken van autowegen en
snelwegen
●Als de weersomstandigheden zo slecht
zijn dat ze een juiste signalering door de
sensoren onmogelijk zouden kunnen
maken (mist, sneeuw, zandstorm,
zware regenval, enz.)
●Als er regen, sneeuw, enz. op de voor-
zijde van de radar of de camera voor zit
●In verkeersomstandigheden waarbij
herhaaldelijk accelereren en decelere-
ren noodzakelijk is
●Bij het rijden met een aanhangwagen*
of tijdens het slepen in een noodgeval
*: Auto's die een aanhangwagen kunnen
trekken. ( →Blz. 274)
●Als er vaak een naderingswaarschu-
wing hoorbaar is
pM_RAV4_OM_OM42D20E_(EE).book Page 364 Friday, August 7, 2020 1:15 PM

3744-5. Gebruik van de ondersteunende systemen
*: Indien aanwezig
■Weergave instrumentenpaneelMulti-informatiedisplay
Ingestelde snelheid
Controlelampjes
■BedieningsschakelaarsAfstandsschakelaar
Schakelaar +RES
Cruise control-hoofdschakelaar
Uitschakeltoets
Schakelaar -SETDynamic Radar
Cruise Control*
Wanneer de afstandsregelmodus
is ingeschakeld, accelereert en
decelereert de auto automatisch
overeenkomstig de veranderin-
gen in snelheid van de voorligger,
zelfs wanneer het gaspedaal niet
wordt ingetrapt. In de constante-
snelheidsregelmodus rijdt de auto
met een constante snelheid.
Gebruik de Dynamic Radar Cruise
Control op autowegen en snelwe-
gen.
 Afstandsregelmodus ( →Blz. 376)
 Constante-snelheidsregelmodus
(→Blz. 380)
Systeemonderdelen
A
B
C
WAARSCHUWING
■Voor het gebruik van de Dynamic
Radar Cruise Control
●Voor veilig rijden is alleen de bestuurder
verantwoordelijk. Vertrouw niet alleen
op het systeem en rijd voorzichtig door
altijd goed op de omgeving te letten.
●Het Dynamic Radar Cruise Control-sys-
teem biedt ondersteuning bij het rijden
om de bestuurder te ontlasten. Er zijn
echter grenzen aan de geboden onder-
steuning.
Lees de hierna gegeven aanwijzingen
aandachtig door. Vertrouw niet blindelings
op dit systeem en rijd altijd voorzichtig.
• Omstandigheden waarin de sensor voorliggers mogelijk niet op de juiste
manier signaleert:→ Blz. 383
• Omstandigheden waaronder de afstandsregelmodus mogelijk niet goed
werkt: →Blz. 383
A
B
C
D
E
pM_RAV4_OM_OM42D20E_(EE).book Page 374 Friday, August 7, 2020 1:15 PM
