7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

Gebruik uitsluitend de Toyota-wiel-
moeren en de Toyota-wielmoersleu-
tel bij uw lichtmetalen velgen.
 Controleer de wielmoeren na de eer-
ste 1.600 km telkens als een band is
verwisseld, een band is gerepa-
reerd of is vervangen.
 Pas op dat lichtmetalen velgen niet
beschadigd raken als u sneeuwket-
tingen gebruikt.
 Bij het balanceren moet gebruik wor-
den gemaakt van Toyota- of gelijk-
waardige balanceergewichtjes, die
geplaatst dienen te worden met een
kunststof of rubber hamer. 1
Zet het contact UIT.
2 Open het dashboardkastje en schuif
de demper los.
3 Druk de nokken aan beide zijden
van het dashboardkastje in en open
het dashboardkastje langzaam
helemaal terwijl u het ondersteunt.
OPMERKING
■Vervangen van bandenspannings-
sensoren en -zenders (auto's met
bandenspanningswaarschuwings-
systeem)
●Omdat het repareren of vervangen van
een band invloed kan hebben op de
bandenspanningssensoren en -zen-
ders, adviseren we u deze werkzaam-
heden uit te laten voeren door een
erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige. Ga ook voor de aanschaf
van bandenspanningssensoren en -
zenders naar een erkende Toyota-dea-
ler of hersteller/reparateur of een
andere naar behoren gekwalificeerde
en uitgeruste deskundige.
●Gebruik voor uw auto alleen originele
Toyota-velgen.
Bij niet-originele ve lgen kan niet worden
gegarandeerd dat de bandenspannings-
sensoren en -zenders goed werken.
Belangrijke aanwijzingen
voor lichtmetalen velgen
Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen
pM_RAV4_OM_OM42D20E_(EE).book Page 585 Friday, August 7, 2020 1:15 PM

5867-3. Zelf uit te voeren onderhoud

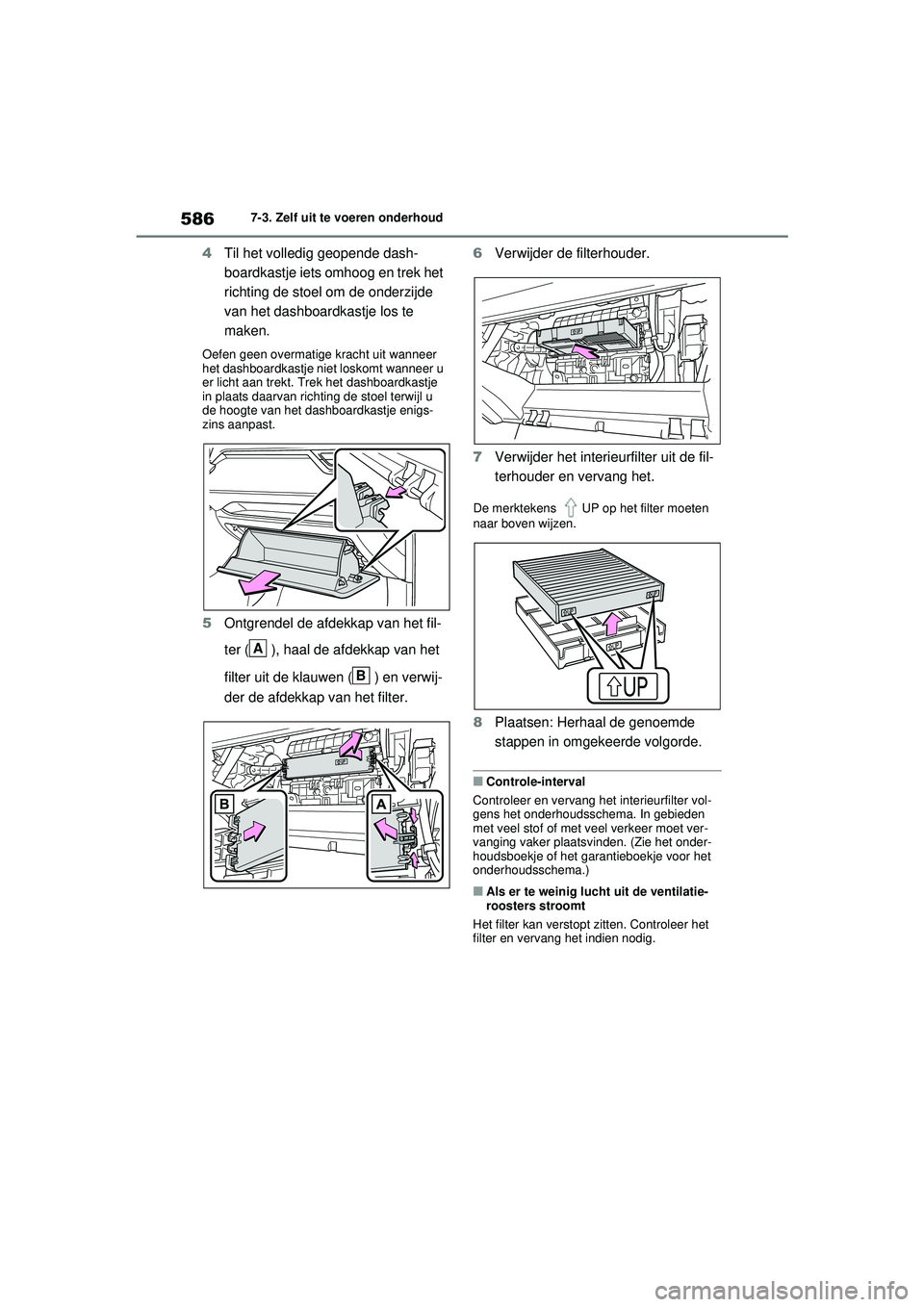

4Til het volledig geopende dash-
boardkastje iets omhoog en trek het
richting de stoel om de onderzijde
van het dashboardkastje los te
maken.
Oefen geen overmatige kracht uit wanneer
het dashboardkastje niet loskomt wanneer u
er licht aan trekt. Trek het dashboardkastje
in plaats daarvan richting de stoel terwijl u
de hoogte van het dashboardkastje enigs-
zins aanpast.
5Ontgrendel de afdekkap van het fil-
ter ( ), haal de afdekkap van het
filter uit de klauwen ( ) en verwij-
der de afdekkap van het filter. 6
Verwijder de filterhouder.
7 Verwijder het interieurfilter uit de fil-
terhouder en vervang het.
De merktekens UP op het filter moeten
naar boven wijzen.
8Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
■Controle-interval
Controleer en vervang het interieurfilter vol-
gens het onderhoudsschema. In gebieden
met veel stof of met veel verkeer moet ver-
vanging vaker plaatsvinden. (Zie het onder-
houdsboekje of het garantieboekje voor het
onderhoudsschema.)
■Als er te weinig lucht uit de ventilatie-
roosters stroomt
Het filter kan verstopt zitten. Controleer het
filter en vervang het indien nodig.
A
B
pM_RAV4_OM_OM42D20E_(EE).book Page 586 Friday, August 7, 2020 1:15 PM

587
7
7-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

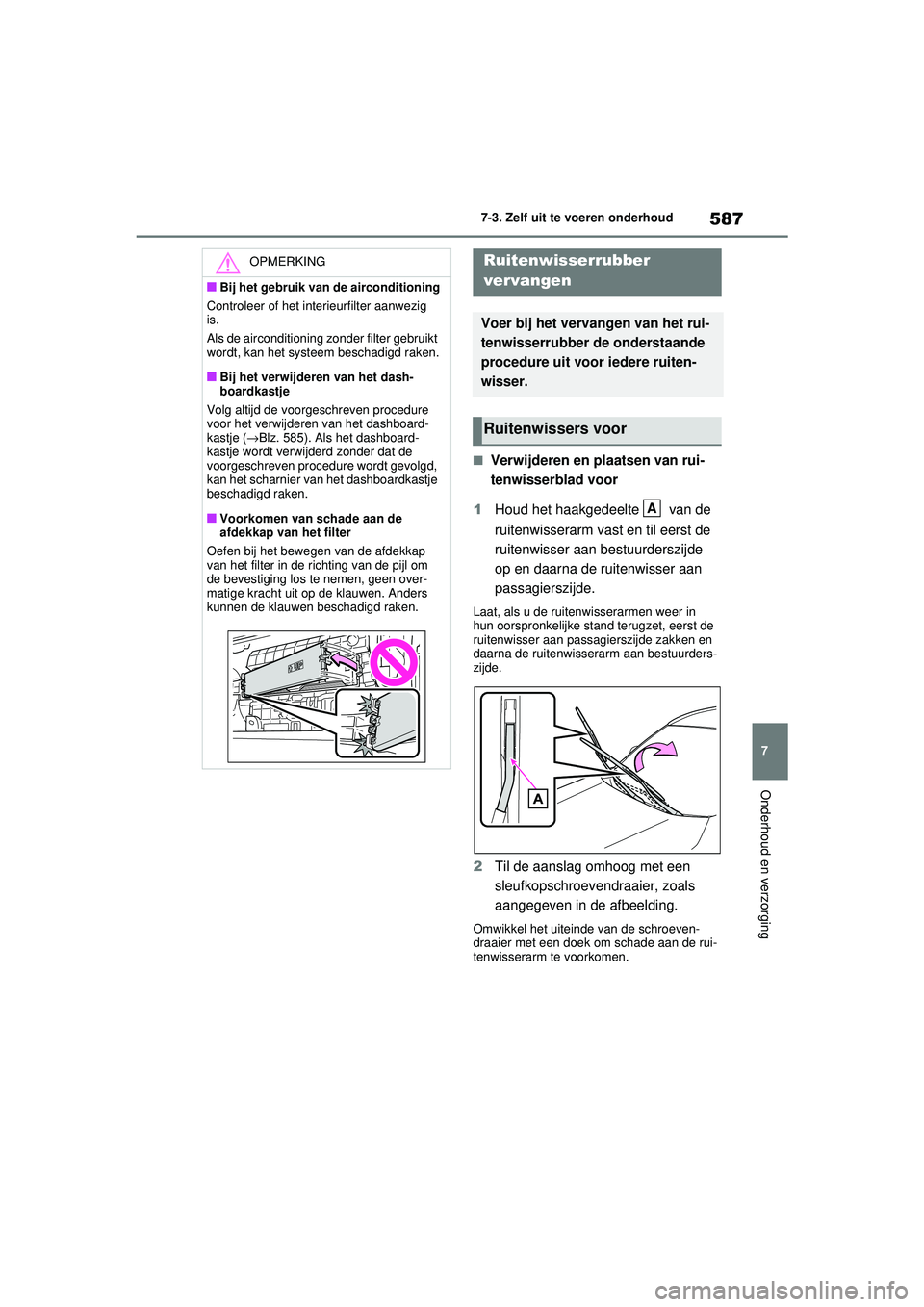

■Verwijderen en plaatsen van rui-
tenwisserblad voor
1 Houd het haakgedeelte van de
ruitenwisserarm vast en til eerst de
ruitenwisser aan bestuurderszijde
op en daarna de ruitenwisser aan
passagierszijde.
Laat, als u de ruitenwisserarmen weer in
hun oorspronkelijke stand terugzet, eerst de
ruitenwisser aan passagierszijde zakken en
daarna de ruitenwisserarm aan bestuurders-
zijde.
2 Til de aanslag omhoog met een
sleufkopschroevendraaier, zoals
aangegeven in de afbeelding.
Omwikkel het uiteinde van de schroeven-
draaier met een doek om schade aan de rui-
tenwisserarm te voorkomen.
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig
is.
Als de airconditioning zonder filter gebruikt
wordt, kan het systeem beschadigd raken.
■Bij het verwijderen van het dash-
boardkastje
Volg altijd de voorgeschreven procedure
voor het verwijderen van het dashboard-
kastje ( →Blz. 585). Als het dashboard-
kastje wordt verwijderd zonder dat de
voorgeschreven procedure wordt gevolgd,
kan het scharnier van het dashboardkastje
beschadigd raken.
■Voorkomen van schade aan de
afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. Anders
kunnen de klauwen beschadigd raken.
Ruitenwisserrubber
vervangen
Voer bij het vervangen van het rui-
tenwisserrubber de onderstaande
procedure uit voor iedere ruiten-
wisser.
Ruitenwissers voor
A
pM_RAV4_OM_OM42D20E_(EE).book Page 587 Friday, August 7, 2020 1:15 PM

5947-3. Zelf uit te voeren onderhoud
1Zet het contact UIT.
2 Open het deksel van de zekeringen-
kast.
Motorruimte: zekeringenkast type A
(indien aanwezig)
Druk de klauwen en in om de bor-
ging helemaal ongedaan te maken en ver-
wijder het deksel.

Motorruimte: zekeringenkast type B
Druk de klauwen en in om de bor-
ging helemaal ongedaan te maken en ver-
wijder het deksel. 
Linkerzijde dashboard
Verwijder de klep.

Rechterzijde dashboard
Druk de borglip in om de afdekkap te verwij-
deren en verwijder vervolgens het deksel.
Controleren en vervangen
van zekeringen
Als een bepaalde stroomverbrui-
ker niet werkt, kan het zijn dat een
zekering is doorgebrand. Contro-
leer in dat geval de desbetreffende
zekering en vervang deze indien
nodig.
Controleren en vervangen
van zekeringen
AB
AB
pM_RAV4_OM_OM42D20E_(EE).book Page 594 Friday, August 7, 2020 1:15 PM

6709-1. Specificaties
■M20A-FKS motor (AWD-uitvoeringen met handgeschakelde transmissie)
*1: Met modelcode*5 die een “W” als laatste letter heeft.
*2: Met modelcode*5 die een “B” als laatste letter heeft.
*3: Met modelcode*5 die een “X” als laatste letter heeft.*4: Auto's die een aanhangwagen kunnen trekken. (→Blz. 274)*5: De modelcode staat vermeld op het typeplaatje. ( →Blz. 670)
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN)
is het wettelijke identificatienummer
van uw auto. Dit is het belangrijkste
identificatienummer van uw Toyota. Het
wordt gebruikt voor het op naam zetten
van de auto. Bij sommige uitvoeringen is dit nummer
links boven op het dashboard ingesla-
gen.
Maximaal toelaatbaar voertuiggewicht
2.105 kg (4.641 lb.)*1
2.095 kg (4.619 lb.)*2
2.090 kg (4.608 lb.)*3
Maximale asbelasting
Voor1.150 kg (2.535 lb.)*2, 3
1.220 kg (2.690 lb.)*1
Achter1.150 kg (2.535 lb.)*2, 3
1.220 kg (2.690 lb.)*1
Kogeldruk*460 kg (132 lb.)*3
80 kg (176 lb.)*1
Maximaal
aanhangwagen-
gewicht
*4
Ongeremd750 kg (1.653 lb.)
Geremd1.500 kg (3.307 lb.)*3
2.000 kg (4.409 lb.)*1
Identificatie van de auto
pM_RAV4_OM_OM42D20E_(EE).book Page 670 Friday, August 7, 2020 1:15 PM

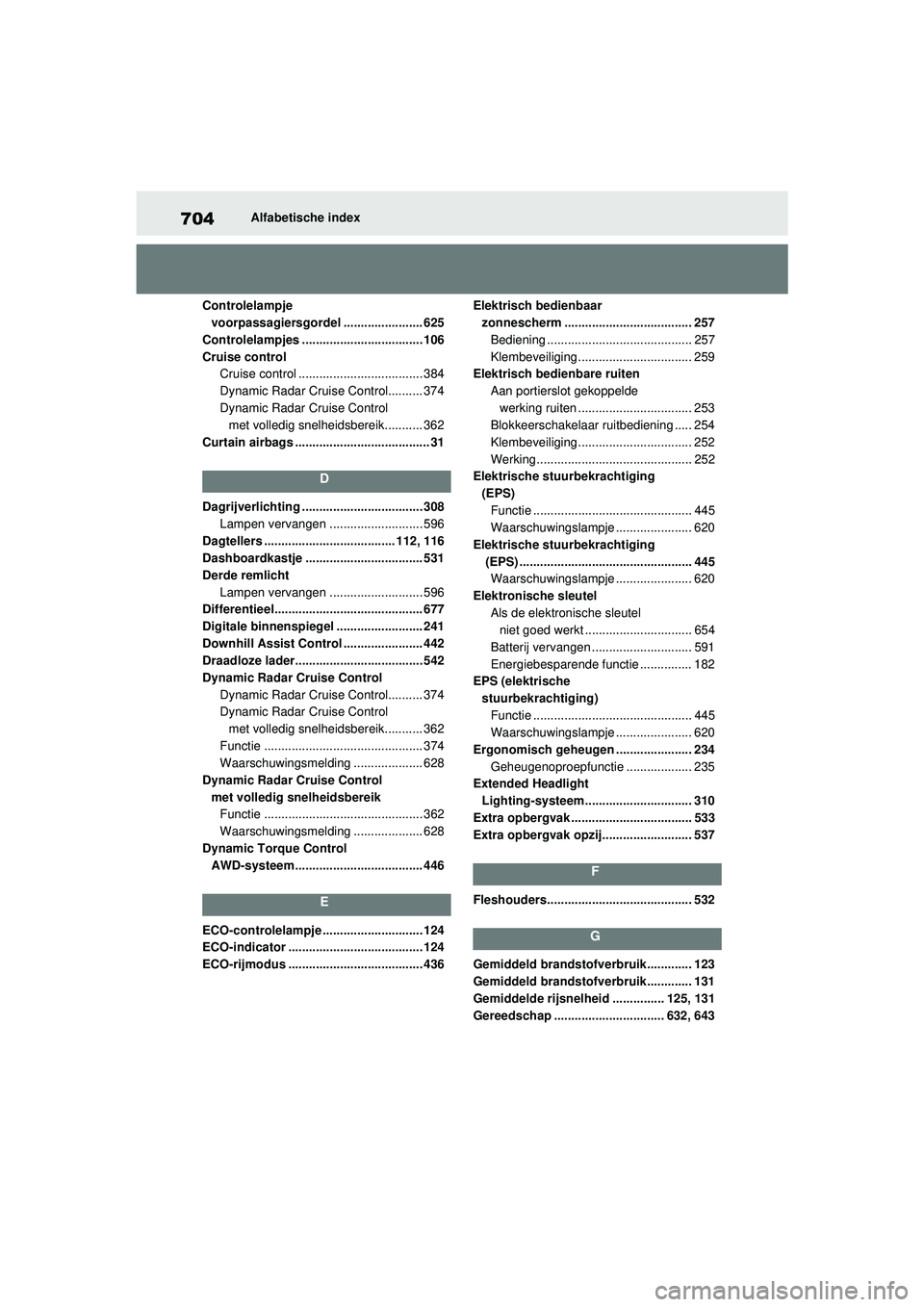

704Alfabetische index
Controlelampje voorpassagiersgordel ....................... 625
Controlelampjes ................................... 106
Cruise control Cruise control .................................... 384
Dynamic Radar Cruise Control.......... 374
Dynamic Radar Cruise Control met volledig snelheidsbereik........... 362
Curtain airbags ....................................... 31
D
Dagrijverlichting ................................... 308 Lampen vervangen ........................... 596
Dagtellers ...................................... 112, 116
Dashboardkastje .................................. 531
Derde remlicht Lampen vervangen ........................... 596
Differentieel........................................... 677
Digitale binnenspiegel ......................... 241
Downhill Assist Control ....................... 442
Draadloze lader..................................... 542
Dynamic Radar Cruise Control
Dynamic Radar Cruise Control.......... 374
Dynamic Radar Cruise Control met volledig snelheidsbereik........... 362
Functie .............................................. 374
Waarschuwingsmelding .................... 628
Dynamic Radar Cruise Control
met volledig snelheidsbereikFunctie .............................................. 362
Waarschuwingsmelding .................... 628
Dynamic Torque Control AWD-systeem..................................... 446
E
ECO-controlelampje ............................. 124
ECO-indicator ....................................... 124
ECO-rijmodus ....................................... 436 Elektrisch bedienbaar
zonnescherm ..................................... 257Bediening .......................................... 257
Klembeveiliging................................. 259
Elektrisch bedienbare ruiten Aan portierslot gekoppelde
werking ruiten ................................. 253
Blokkeerschakelaar ruitbediening ..... 254
Klembeveiliging................................. 252
Werking............................................. 252
Elektrische stuurbekrachtiging (EPS)
Functie .............................................. 445
Waarschuwingslampje ...................... 620
Elektrische stuurbekrachtiging
(EPS) .................................................. 445Waarschuwingslampje ...................... 620
Elektronische sleutel Als de elektronische sleutel niet goed werkt ............................... 654
Batterij vervangen ............................. 591
Energiebesparende functie ............... 182
EPS (elektrische
stuurbekrachtiging)Functie .............................................. 445
Waarschuwingslampje ...................... 620
Ergonomisch geheugen ...................... 234 Geheugenoproepfunctie ................... 235
Extended Headlight
Lighting-systeem............................... 310
Extra opbergvak ................................... 533
Extra opbergvak opzij.......................... 537
F
Fleshouders.......................................... 532
G
Gemiddeld brandstofverbruik............. 123
Gemiddeld brandstofverbruik............. 131
Gemiddelde rijsnelheid ............... 125, 131
Gereedschap ................................ 632, 643
