2021 TOYOTA RAV4 HYBRID dashboard

495
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
Auto's met linkse besturing
1 Zet het contact UIT.
2 Open het dashboardkastje en schuif
de demper los.
3 Druk de nokken aan beide zijden
van het dashboardkastje in en open
het dashboardkastje langzaam
helemaal terwijl u het ondersteunt. 4
Til het volledig geopende dash-
boardkastje iets omhoog en trek het
richting de stoel om de onderzijde
van het dashboardkastje los te
maken.
Oefen geen overmatige kracht uit wanneer
het dashboardkastje niet loskomt wanneer u
er licht aan trekt. Trek het dashboardkastje
in plaats daarvan richting de stoel terwijl u
de hoogte van het dashboardkastje enigs-
zins aanpast.
5Ontgrendel de afdekkap van het fil-
ter ( ), haal de afdekkap van het
filter uit de klauwen ( ) en verwij-
der de afdekkap van het filter.
Interieurfilter
Het interieurfilter moet regelmatig
worden vervangen om de optimale
werking van de airconditioning te
behouden.
Verwijderen
A
B
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 495 Wednesday, July 29, 2020 9:01 AM

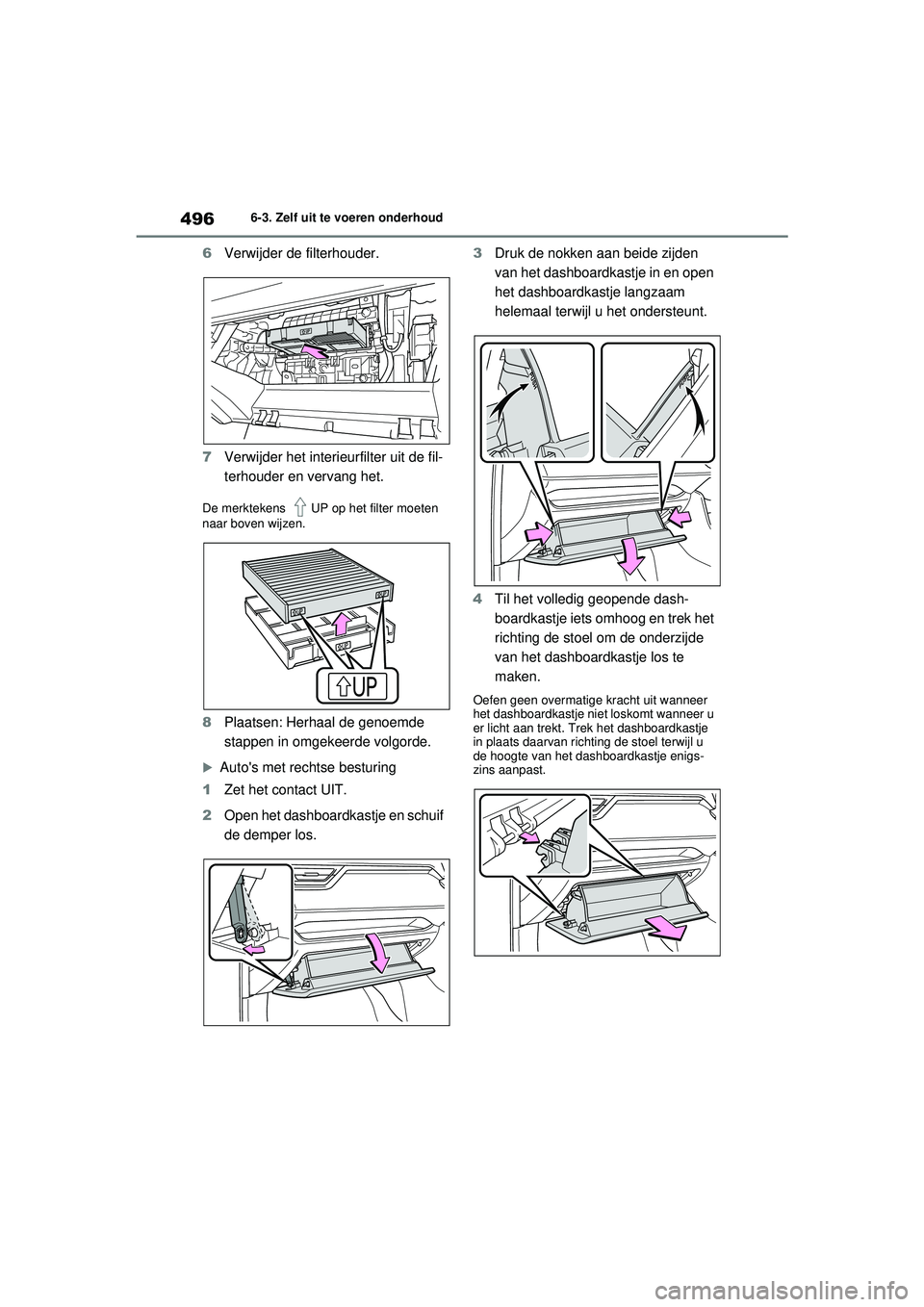

4966-3. Zelf uit te voeren onderhoud
6Verwijder de filterhouder.
7 Verwijder het interieurfilter uit de fil-
terhouder en vervang het.
De merktekens UP op het filter moeten
naar boven wijzen.
8Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
Auto's met rechtse besturing
1 Zet het contact UIT.
2 Open het dashboardkastje en schuif
de demper los. 3
Druk de nokken aan beide zijden
van het dashboardkastje in en open
het dashboardkastje langzaam
helemaal terwijl u het ondersteunt.
4 Til het volledig geopende dash-
boardkastje iets omhoog en trek het
richting de stoel om de onderzijde
van het dashboardkastje los te
maken.
Oefen geen overmatige kracht uit wanneer
het dashboardkastje niet loskomt wanneer u
er licht aan trekt. Trek het dashboardkastje
in plaats daarvan richting de stoel terwijl u
de hoogte van het dashboardkastje enigs-
zins aanpast.
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 496 Wednesday, July 29, 2020 9:01 AM

497
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
5
Ontgrendel de afdekkap van het fil-
ter ( ), haal de afdekkap van het
filter uit de klauwen ( ) en verwij-
der de afdekkap van het filter.
6 Verwijder de filterhouder.
7 Verwijder het interieurfilter en ver-
vang het door een nieuw exem-
plaar.
De merktekens UP op het filter moeten
naar boven wijzen.
8Plaatsen: Herhaal de genoemde
stappen in omgekeerde volgorde.
■Controle-interval
Controleer en vervang het interieurfilter vol-
gens het onderhoudsschema. In gebieden
met veel stof of met veel verkeer moet ver-
vanging vaker plaatsvinden. (Zie het onder-
houdsboekje of het garantieboekje voor het
onderhoudsschema.)
■Als er te weinig lucht uit de ventilatie-
roosters stroomt
Het filter kan verstopt zitten. Controleer het
filter en vervang het indien nodig.
A
B
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig
is.
Als de airconditioning zo nder filter gebruikt
wordt, kan het systeem beschadigd raken.
■Bij het verwijderen van het dash-
boardkastje
Volg altijd de voorgeschreven procedure
voor het verwijderen van het dashboard-
kastje ( Blz. 495). Als het dashboard-
kastje wordt verwijderd zonder dat de
voorgeschreven procedure wordt gevolgd,
kan het scharnier van het dashboardkastje
beschadigd raken.
■Voorkomen van schade aan de
afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. Anders
kunnen de klauwen beschadigd raken.
 Auto's met linkse besturing
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 497 Wednesday, July 29, 2020 9:01 AM

509
6
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging
1
Zet het contact UIT.
2 Open het deksel van de zekeringen-
kast.
Motorruimte: zekeringenkast type A
Druk de klauwen en in om de bor-
ging helemaal ongedaan te maken en ver-
wijder het deksel. 
Motorruimte: zekeringenkast type B
Druk de klauwen en in om de bor-
ging helemaal ongedaan te maken en ver-
wijder het deksel.

Linkerzijde dashboard
Auto's met linkse besturing: Verwijder de
klep.
Controleren en vervangen
van zekeringen
Als een bepaalde stroomverbrui-
ker niet werkt, kan het zijn dat een
zekering is doorgebrand. Contro-
leer in dat geval de desbetreffende
zekering en vervang deze indien
nodig.
Controleren en vervangen van
zekeringen
AB
AB
pM_RAV4-HV_OM_OM42D32E_(EE).book Page
509 Wednesday, July 29, 2020 9:01 AM

583
8
8-1. Specificaties
Voertuigspecificaties
■AWD-uitvoeringen
*: Auto's die een aanhangwagen kunnen trekken. (
Blz. 280)
■Voertuigidentificatienummer
Het voertuigidentificatienummer (VIN)
is het wettelijke identificatienummer
van uw auto. Dit is het belangrijkste
identificatienummer van uw Toyota. Het
wordt gebruikt voor het op naam zetten
van de auto.
Bij sommige uitvoeringen is dit nummer
links boven op het dashboard ingesla-
gen. Dit nummer staat ook op het type-
plaatje.
Dit nummer is ook onder de voorstoel
rechts aangebracht.
Maximaal toelaatbaar
voertuiggewicht
Auto's met linkse
besturing2.225 kg (4.905 lb.)
Auto's met rechtse
besturing2.215 kg (4.883 lb.)
Maximale asbelastingVoor1.220 kg (2.690 lb.)
Achter1.220 kg (2.690 lb.)
Kogeldruk*70 kg (154 lb.)
Maximaal aanhang-
wagengewicht*
Ongeremd750 kg (1.653 lb.)
Geremd1.650 kg (3.638 lb.)
Identificatie van de auto
pM_RAV4-HV_OM_OM42D32E_(EE).book Page 583 Wednesday, July 29, 2020 9:01 AM

613Alfabetische index
Buitenspiegels ...................................... 261Afstellen ............................................ 261
BSM (Blind Spot Monitor) .................. 368
Buitenspiegelverwarming .................. 430
Inklappen ........................................... 262
Verstellen en inklappen ..................... 261
C
Claxon ................................................... 250
Condensor ............................................ 475
Consolevak ........................................... 441
Contact (startknop) .............................. 290Als uw auto in geval van nood tot
stilstand moet worden gebracht ...... 524
Auto power off-functie ....................... 293
Starten van het hybridesysteem ........ 290
Wijzigen van de standen van de startknop ............................. 292
Controlelampje
achterpassagiersgordel .................... 540
Controlelampje bestuurdersgordel .... 540
Controlelampje
voorpassagiersgordel ....................... 540
Controlelampjes ................................... 116
Cruise control
Cruise control .................................... 363
Dynamic Radar Cruise Control met volledig snelheidsbereik........... 352
Curtain airbags ....................................... 38
D
Dagrijverlichting ................................... 307 Lampen vervangen ........................... 512
Dagtellers ...................................... 122, 126
Dashboardkastje .................................. 441
Derde remlicht Lampen vervangen ........................... 512
Digitale binnenspiegel ......................... 252
Draadloze lader..................................... 453
Dynamic Radar Cruise Control Dynamic Radar Cruise Control met volle-
dig snelheidsbereik ......................... 352 Dynamic Radar Cruise Control
met volledig snelheidsbereikFunctie .............................................. 352
Waarschuwingsmelding .................... 543
E
E-Four (elektronisch on-demand
AWD-systeem) ................................... 412
ECB (elektronisch geregeld remsysteem) ...................................... 411
ECO-rijmodus ....................................... 406
Elektrisch bedienbaar zonnescherm . 266 Bediening .......................................... 266
Klembeveiliging................................. 267
Elektrisch bedienbare ruiten Aan portierslot gekoppelde
werking ruiten ................................. 264
Blokkeerschakelaar ruitbediening ..... 265
Klembeveiliging................................. 263
Werking............................................. 263
Elektrische stuurbekrachtiging (EPS) Functie .............................................. 411
Waarschuwingslampje ...................... 535
Elektromotor Plaats .................................................. 79
Specificatie ....................................... 585
Elektronisch geregeld remsysteem (ECB) .................................................. 411
Elektronische sleutel Als de elektronische sleutel niet goed werkt ............................... 569
Batterij vervangen ............................. 507
Energiebesparende functie ............... 194
Energiemonitor .................................... 142
EPS (elektrische stuurbekrachtiging) Functie .............................................. 411
Waarschuwingslampje ...................... 535
Ergonomisch geheugen ...................... 245 Geheugenoproepfunctie ................... 246
EV-controlelampje ................................. 80
EV-modus ............................................. 294
Extended Headlight Lighting- systeem .............................................. 309
