2021 TOYOTA PROACE VERSO ad blue

3
Kazalo
Pripomočki za vožnjo in manevriranje - splošna priporočila 170Polprosojni zaslon 173Pomnjenje hitrosti 174Prepoznavanje in priporočilo omejitve hitrosti 174Omejevalnik hitrosti 177Tempomat - posebna priporočila 179Tempomat 180Aktivni tempomat 182Active Safety Brake s funkcijo Opozorilo za nevarnost trka in pametna pomoč pri zaviranju v sili 186Sistem opozarjanja pred zapustitvijo voznega pasu 189Zaznavanje motečih dejavnikov 190Sistem za nadzor mrtvega kota 191Parkirni senzorji 193VisioPark Light 194Pogled zgornjega zadnjega vidnega prostora 195
7Praktične informacijeZdružljivost goriv 199Dolivanje goriva 199Preprečevanje dolivanja napačnega goriva (dizel) 201Sistem za polnjenje (električna vozila) 202Polnjenje pogonske baterije (električna vozila) 210Način varčevanja z energijo 214Snežne verige 215Vlečna naprava 216Strešne letve /strešna stojala 216Pokrov motorja 218Motorni prostor 219Preverjanje nivojev 219
Hitri pregledi 222AdBlue® (dizelski motorji) 225Kolesa s prostim tekom 227Nasveti za nego in vzdrževanje 229
8V primeru okvare vozilaOpozorilni trikotnik 232Zmanjkanje goriva (dizel) 232Škatla z orodjem 232Komplet za začasno popravilo predrte pnevmatike 234Rezervno kolo 238Zamenjava žarnice 243Zamenjava varovalke 24812 V akumulator/akumulator za dodatno opremo 252Vleka 256
9Tehnični podatkiTehnični podatki motorja in vlečni tovor 259Dizelski motorji 260Električni motor 264Dimenzije 266Identifikacijske oznake 269
10Bluetooth® zvočni sistemPrvi koraki 270Gumbi na volanskem obroču 271Meniji 272Radio 272Radio DAB (digitalno oddajanje radijskega signala) 274Medijska vsebina 275Telefon 278Pogosta vprašanja 281
11TOYOTA Pro TouchPrvi koraki 283Gumbi na volanskem obroču 284Meniji 285Aplikacije 287Radio 287Radio DAB (digitalno oddajanje radijskega signala) 289Medijska vsebina 290Telefon 291Nastavitve 294Pogosta vprašanja 296
12 TOYOTA Pro Touch z navigacijskim sistemomPrvi koraki 298Gumbi na volanskem obroču 299Meniji 300Glasovni ukazi 301Navigacija 307Povezana navigacija 309Aplikacije 312Radio 315Radio DAB (digitalno oddajanje radijskega signala) 316Medijska vsebina 317Telefon 318Nastavitve 321Pogosta vprašanja 324
 ■Abecedno kazalo

11
Instrumenti
1
1.Nastavitve tempomata ali omejevalnika hitrostiPrikaz znakov za omejitev hitrosti
2.Indikator prestave (dizel)Prestava pri avtomatskem menjalniku (dizel) ali položaj izbirnika vožnje (električni)
3.Digitalni merilnik hitrosti (milj/h ali km/h) z instrumentno ploščo z LCD-prikazom in LCD besedilom (dizel)Območje prikaza z matrično instrumentno ploščo: sporočilo o stanju opozoril ali funkcij, potovalni računalnik, digitalni merilnik hitrosti (milj/h ali km/h), pretok moči/stanje napolnjenosti vozila (električni) itd.
4.Indikator servisa, nato merilnik skupne razdalje (milje ali km)Merilnik razdalje potovanja (milje ali km) (dizel)Preostali razpon/izbran način vožnje (električni)Območje prikaza z instrumentno ploščo z LCD besedilom: sporočilo o stanju opozoril ali funkcij, potovalni računalnik itd.
5.Indikator temperature hladilne tekočine motorja
6.Indikator nivoja motornega olja
7.Merilnik goriva
Krmilni gumbi

Z LCD-prikazom

Z LCD-besedilnim prikazom

Z matričnim prikazom

Z matričnim prikazom (električni)

A.Ponastavitev indikatorja servisa.Začasni opomnik z informacijami o servisu.Opomnik z razponom vožnje s sistemom AdBlue®.Odvisno od različice: pojdite nazaj na nivo ali prekličite trenutno operacijo.
B.Splošna zatemnitev luči.Odvisno od različice: brskajte po meniju ali seznamu ali spremenite vrednost.
C.Ponastavitev merilnika razdalje potovanjaOdvisno od različice: odprite meni za konfiguracijo (dolg pritisk) in potrdite izbiro (kratek pritisk).
D.Opomnik z informacijami o servisu ali razponu vožnje s sistemom SCR in AdBlue®.Ponastavitev izbrane funkcije (indikator servisa ali merilnik razdalje potovanja).Odvisno od različice: odprite meni za konfiguracijo (dolg pritisk) in potrdite izbiro (kratek pritisk).
Prek zaslona na dotik je mogočeprilagoditi tudi reostat za osvetlitev
Števec vrtljajev

Števec vrtljajev (x 1000 vrt./min).
Indikator moči (električni)

Indikator moči CHARGE, ECO, POWER ali NEVTRALNI.

13
Instrumenti
1
Napolnjenost akumulatorjaSveti.Obstaja napaka v tokokrogu za polnjenje akumulatorja (umazani ali ohlapni terminali, ohlapen ali prerezan jermen alternatorja itd.).Očistite in ponovno privijte terminale. Če se opozorilna lučka ne izklopi, ko zaženete motro, izvedite točko (2).
Varnostni pasovi niso pripeti / odpetiSveti ali utripa, spremlja ga vedno glasnejši zvočni signal.Varnostni pas ni bil pripet ali je bil privezan (odvisno od izvedbe).
Odprta vrataNeprekinjeno sveti, povezana je s sporočilom, ki identificira dostop.Opozorilo dopolnjuje še zvočni signal, če je hitrost višja od 10 km/h.Vrata, prtljažnik, prtljažna vrata ali pregrada prtljažnih vrat je še vedno odprta (odvisno od različice).Zaprite dostop.
Če je vozilo opremljeno z vrati s tečaji na desni strani, ta opozorilna lučka ne bo označevala, če so odprta.
Električna parkirna zavoraSveti.Aktivirana je električna parkirna zavora.Utripa.Aktivacija/sprostitev je okvarjena.Izvedite točko (1): parkirajte na ravnih tleh (na ravni površini).
Z ročnim menjalnikom vključite prestavo.Pri avtomatskem menjalniku ali izbirniku vožnje izberite način P.Izklopite kontakt in izvedite točko (2).
Ročna zavoraSveti.Aktivirana je parkirna zavora ali pa je niste pravilno sprostili.
ZaviranjeSveti.Nivo zavorne tekočine je močno padel.Izvedite točko (1), nato pa dolijte zavorno tekočino, ki je skladna s priporočili proizvajalca. Če težava ni odpravljena, izvedite točko (2).Sveti.Sistem elektronske porazdelitve zavrone sile (EBFD) je okvarjen.Izvedite točko (1) in nato (2).
Oranžne opozorilne/indikatorske lučke
ServisZačasno sveti, spremlja jo prikaz sporočila.
Zaznana je bila ena ali več manjših napak, za katere ne obstaja posebna opozorilna lučka.Odkrijte vzrok napake s pomočjo sporočila, ki je prikazano na instrumentni plošči.Nekatere okvare boste morda lahko odpravili sami, kot na primer zamenjava baterije v daljinskem upravljalniku.Za druge težave, kot je napaka v sistemu zaznavanja premajhne napolnjenosti
pnevmatike, izvedite točko (3).
Sveti, spremlja jo prikaz sporočila.Zaznana je bila ena ali več večjih napak, za katere ne obstaja posebna opozorilna lučka.Odkrijte vzrok napake s pomočjo sporočila, ki je prikazano na instrumentni plošči, nato pa izvedite točko (3).Sveti, skupaj s sporočilom "Okvara parkirne zavore".Samodejna sprostitev električne parkirne zavore ni na voljo.Izvedite točko (2).Servisna opozorilna lučka sveti in servisni ključ utripa, nato pa začne svetiti.Interval servisiranja je presežen.Vozilo morate čim prej servisirati.Samo pri dizelskih motorjih.
Sistem proti blokiranju koles med zaviranjem (ABS)Sveti.Prišlo je do napake sistema ABS.Vozilo obdrži običajno zaviranje.Vozite previdno z zmerno hitrostjo, nato pa
izvedite točko (3).
AdBlue® (pri motorjih Euro 6.3)Sveti približno 30 sekund, ko zaženete motor, spremlja pa jo sporočilo, ki prikazuje preostalo število kilometrov.Preostalo število kilometrov je med 2.400 in 800 km (1.500 in 500 milj)Dolijte AdBlue®.

14
Sveti ob vklopu kontakta, spremljata jo zvočni signal in sporočilo, ki označuje preostalo število kilometrov vožnje.Preostalo število kilometrov je med 800 in 100 km (500 in 62 milj)Takoj dolijte AdBlue® ali pa izvedite točko (3).Utripa, spremljata jo zvočni signal in sporočilo, ki označuje preostalo število kilometrov vožnje.Preostalo število kilometrov je manj kot 100 km (62 milj).Morate doliti AdBlue®, da se izognete temu, da bi bil preprečen zagon motorja, ali izvedite točko (3).Utripanje, skupaj z zvočnim signalom in sporočilo, ki opozarja, da je zagon onemogočen.Rezervoar za AdBlue® je prazen: zakonsko zahtevan sistem za imobilizacijo motorja preprečuje njegov zagon.Za zagon motorja dolijte AdBlue® ali izvedite točko (2).V rezervoar morate obvezno doliti vsaj 5 litrov
tekočine AdBlue®.
SCR sistem za nadzor emisij (dizel)Sveti ob vklopu kontakta, spremljata jo zvočni signal in sporočilo.Zaznana je bila napaka, ki vključuje sistem za nadzor emisij SCR.To opozorilo izgine, ko se izpušne emisije vrnejo nazaj na normalne ravni.
Ob vklopu kontakta utripa opozorilna lučka AdBlue®, neprekinjeno svetita opozorilni lički za servis in samodiagnostiko motorja, spremljata pa jih zvočni signal in sporočilo, ki označuje preostalo število kilometrov vožnje.Odvisno od prikazanega sporočila, morda boste lahko vozili še do 1.100 km (685 milj), preden se bo sprožil imobilizator motorja.Takoj izvedite točko (3), da se izognete preprečitvi zagona.Ob vklopu kontakta utripa opozorilna lučka AdBlue®, neprekinjeno svetita opozorilni lički za servis in samodiagnostiko motorja, spremljata pa jih zvočni signal in sporočilo, ki označuje, da je zagon onemogočen.Imobilizator motorja preprečuje ponovni zagon motorja (preko odobrene omejitve vožnje po potrditvi okvare sistema za nadzor emisij).Za zagon motorja izvedite točko (2).
Sistem samodiagnostike motorjaUtripa.
Prišlo je do napake sistema upravljanja motorja.Obstaja nevarnost, da bo uničen katalizator.Izvedite tiočko (2), vedno.Sveti.Prišlo je do napake sistema za nadzor emisij.Ta opozorilna lučka bi se morale izklopiti takoj ob zagonu motorja.
Hitro izvedite točko (3).
Sveti.Odkrita je bila manjša napaka motorja.Izvedite točko (3).Sveti.Odkrita je bila večja napaka motorja.Izvedite točko (1) in nato (2).
Deaktiviranje samodejnih funkcij (z električno parkirno zavoro)Sveti.Funkciji "samodejne aktivacije" (ob izklopu motorja) in "samodejne sprostitve" (ob pospeševanju) sta izklopljeni.Če samodejna aktivacija/sprostitev ni več mogoča.► Zaženite motor.► Za aktiviranje parkirne zavore uporabite krmilno ročico.► Nogo povsem umaknite z zavorne stopalke.► Krmilno ročico držite pritisnjeno v smeri sprostitve med 10 in 15 sekundami.► Sprostite krmilno ročico.
► Pritisnite in zadržite zavorno stopalko.► Krmilno ročico držite v smeri aktivacije za 2 sekundi.► Sprostite krmilno ročico in zavorno stopalko.
Okvara (z električno ročno zavoro)Sveti skupaj s sporočilom "Okvara ročne zavore".Vozila ni mogoče imobilizirati, če je motor zagnan.

20
AdBlue® indikatorji razpona
Dizelski motorji so opremljeni s sistemom, ki povezuje sistem za nadzor emisij SCR (selektivna katalitična redukcija) z dizelskim filtrom trdih delcev (DPF) za prečiščevanje izpušnih plinov. Ne morejo delovati brez tekočine AdBlue®.Ko nivo tekočine AdBlue® pade pod rezervni nivo (med 2.400 in 0 km/h (1.500 in 0 milj)), se ob vklopu kontakta vklopi opozorilna lučka, na instrumentni plošči pa se prikaže predvidena razdalja, ki jo lahko prevozite, preden bo preprečen zagon motorja.
WARNI NG
Sistem za preprečitev zagona motorja, ki je zakonsko zahtevan, se aktivira samodejno, ko je rezervoar za AdBlue® prazen. Motorja ni več mogoče zagnati, dokler ne dolijete minimalne zahtevane količine tekočine AdBlue®.
Ročni prikaz preostalih kilometrov
Ko je preostalo število kilometrov (razpon vožnje) večji od 2.400 km (1.500 milj), se to ne prikaže samodejno.



► Pritisnite ta gumb za začasni prikaz razpona
vožnje. Z zaslonom na dotikInformacije o razponu vožnje si lahko ogledate v meniju "Vožnja/Vozilo".
Zahtevana dejanja, povezana s
pomanjkanjem tekočine AdBlue®
Naslednje opozorilne lučke se vklopijo, ko je količina tekočine AdBlue® manjša od rezervnega nivoja, ki ustreza razponu 2.400 km.Poleg opozorilnih lučk se redno prikazujejo sporočila, ki vas opominjajo, da morate doliti tekočino, da se izognete preprečitvi zagona motorja. Glejte razdelek Opozorilne in indikatorske lučke za več podatkov o prikazanih sporočilih.
NOTIC E
Za več informacij o AdBlue® (dizelski motorji) in zlasti o dolivanju glejte ustrezen razdelek.
Pri motorjih Euro 6.3
Opozorilne/indikatorske lučke svetijo
DejanjePreostali razpon


Dolijte.Med 2.400 km in 800 km

Čim prej dolijte tekočino.
Med 800 km in 100 km


Nujno morate doliti tekočino zaradi nevarnosti, da bo preprečen zagon motorja.
Med 100 km in 0 km


Da boste lahko ponovno zagnali motor, v rezervoar dolijte vsaj 5 litrov tekočine AdBlue®.
0 milj (km)

21
Instrumenti
1
Okvara sistema za nadzor emisij SCR
Zaznana okvara


Če je zaznana okvara, se vklopijo te opozorilne lučke, ki jih spremljata zvočni signal in sporočilo "Okvara zaradi emisij” ali “NO START IN”.
Med vožnjo se sproži opozorilo, ko je okvara prvič zaznana, zatem pa po vklopu kontakta na nadaljnjih potovanjih, dokler je prisoten vzrok napake.
NOTIC E
Če je napaka začasna, opozorilo izgine med naslednjim potovanjem, po samodiagnostičnem preverjanju sistema za nadzor emisij SCR.
Okvara potrjena med fazo dovoljene vožnje (med 1.100 in 0 km (685 in 0 milj))
Če je indikator napake še vedno trajno prikazan po 50 km vožnje, je potrjena napaka sistema SCR.Opozorilna lučka AdBlue utripa in prikazano je sporočilo "Okvara zaradi emisij: zagon preprečen v čez X milj" ali "NO START IN čez X milj", ki prikazuje preostali razpon vožnje v miljah ali kilometrih.
Med vožnjo je sporočilo prikazano vsakih 30 sekund. Opozorilo se ponovi ob vklopu kontakta.Vozite lahko še največ 1.100 km (685 milj), preden se sproži sistem imobilizacije motorja.
WARNI NG
Sistem naj čim prej preveri pooblaščeni prodajalec vozil Toyota, pooblaščeni serviser
vozil Toyota ali katerikoli zanesljiv serviser.
Preprečen zagon
Ko vklopite kontakt, se prikaže sporočilo "Okvara zaradi emisij: zagon preprečen" ali "NO START IN".
WARNI NG
Da boste lahko ponovno zagnali motor, se obrnite na pooblaščenega prodajalca vozil Toyota, pooblaščenega serviserja vozil Toyota ali kateregakoli zanesljivega serviserja.
Indikator moči (električni)

CHARGEPolnjenje pogonske baterije med upočasnjevanjem in zaviranjem.ECOZmerna poraba energije in optimiziran razpon vožnje.POWERPoraba energije s strani pogonskega sklopa med pospeševanjem.NEVTRALNOOb vklopu kontakta električni pogonski sklop vozila niti ne porablja niti ne ustvarja energije: potem ko se pomakne po indikatorju, se igla vrne v "nevtralni" položaj.

28
Nastavitev datuma in
časa
Brez zvočnega sistema
Bluetooth®



Datum in čas nastavite na zaslonu instrumentne plošče.► Pritisnite in pridržite ta gumb.
► Pritisnite enega od teh gumbov za izbiro nastavitve, ki jo želite spremeniti.► Na kratko pritisnite ta gumb za potrditev.► Pritisnite enega od teh gumbov za spremembo nastavitve in ponovno potrdite, da zabeležite spremembo.
Z zvočnim sistemom
Bluetooth®
► Pritisnite gumb MENU (Meni) za dostop do glavnega menija.► Pritisnite gumb "7" ali "8" za izbiro menija "Personalisation-configuration" (Personalizirana konfiguracija) in nato potrdite s pritiskom gumba OK.► Pritisnite gumb "5" ali "6" za izbiro menija "Display configuration" (Konfiguracija prikaza) in nato potrdite s pritiskom gumba OK.► Pritisnite gumbe "5" ali "6" in "7" ali "8" za nastavitev vrednosti datuma in časa, nato pa potrdite s pritiskom gumba OK.
S sistemom TOYOTA Pro
Touch
► Izberite meni Nastavitve v zgornji pasici zaslona na dotik.► Izberite "Konfiguracija".► Izberite "Datum in čas".
► Izberite "Datum" ali "Čas".► Izberite oblike prikaza.► Spremenite datum in/ali čas z uporabo številske tipkovnice.► Izbiro potrdite z "OK".
S sistemom TOYOTA Pro
Touch z navigacijskim
sistemom
Nastavitvi časa in datuma sta na voljo samo, če je funkcija sinhronizacije GPS izklopljena.► Izberite meni Nastavitve v pasici zaslona na dotik.► Pritisnite gumb "MOŽNOSTI" za dostop do sekundarne strani.► Izberite "Nastavitev časa in datuma".
► Izberite zavihek "Datum:" ali "Čas".► Nastavite datum in/ali čas z uporabo številske tipkovnice.► Izbiro potrdite z "OK".
Dodatne nastavitve
Izberete lahko:– spremembo časovnega pasu;– spremembo oblike prikaza datuma in čas (12-urni/24-urni);– Vklop ali izklop funkcije upravljanja poletnega
časa (+1 ura).– Vklop ali izklop sinhronizacije GPS (UTC).
NOTIC E
Sistem ne preklopi samodejno med zimskim in poletnim časom (odvisno od države prodaje).

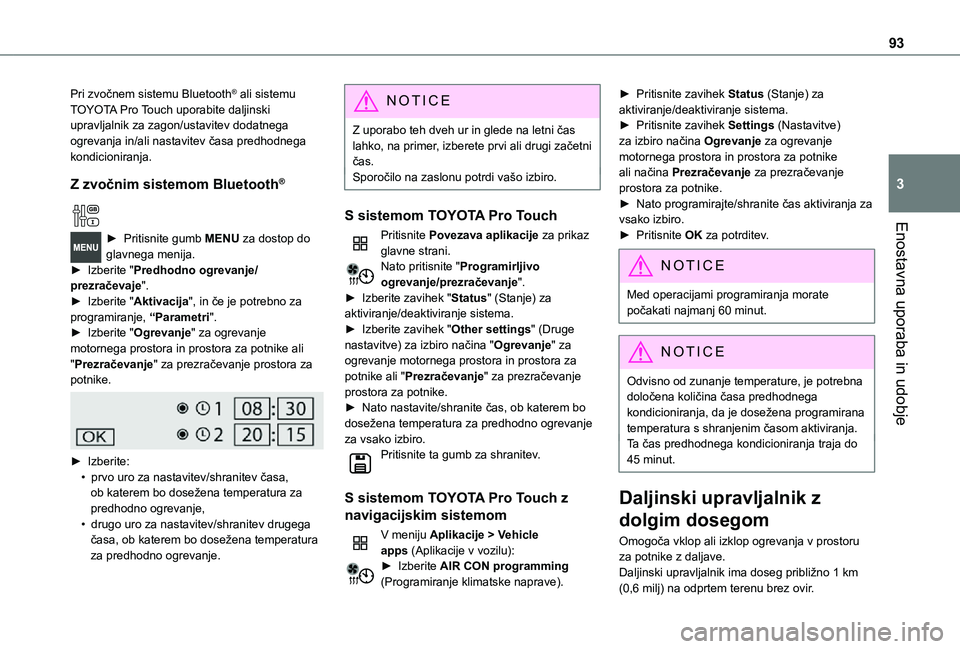

93
Enostavna uporaba in udobje
3
Pri zvočnem sistemu Bluetooth® ali sistemu TOYOTA Pro Touch uporabite daljinski upravljalnik za zagon/ustavitev dodatnega ogrevanja in/ali nastavitev časa predhodnega kondicioniranja.
Z zvočnim sistemom Bluetooth®

► Pritisnite gumb MENU za dostop do glavnega menija. ► Izberite "Predhodno ogrevanje/prezračevaje".► Izberite "Aktivacija", in če je potrebno za programiranje, “Parametri".► Izberite "Ogrevanje" za ogrevanje motornega prostora in prostora za potnike ali "Prezračevanje" za prezračevanje prostora za potnike.

► Izberite:• prvo uro za nastavitev/shranitev časa, ob katerem bo dosežena temperatura za predhodno ogrevanje,• drugo uro za nastavitev/shranitev drugega časa, ob katerem bo dosežena temperatura za predhodno ogrevanje.
N OTIC E
Z uporabo teh dveh ur in glede na letni čas lahko, na primer, izberete prvi ali drugi začetni čas.Sporočilo na zaslonu potrdi vašo izbiro.
S sistemom TOYOTA Pro Touch
Pritisnite Povezava aplikacije za prikaz glavne strani.Nato pritisnite "Programirljivo ogrevanje/prezračevanje".► Izberite zavihek "Status" (Stanje) za aktiviranje/deaktiviranje sistema.► Izberite zavihek "Other settings" (Druge nastavitve) za izbiro načina "Ogrevanje" za ogrevanje motornega prostora in prostora za potnike ali "Prezračevanje" za prezračevanje prostora za potnike.► Nato nastavite/shranite čas, ob katerem bo dosežena temperatura za predhodno ogrevanje za vsako izbiro.
Pritisnite ta gumb za shranitev.
S sistemom TOYOTA Pro Touch z
navigacijskim sistemom
V meniju Aplikacije > Vehicle apps (Aplikacije v vozilu):► Izberite AIR CON programming (Programiranje klimatske naprave).
► Pritisnite zavihek Status (Stanje) za aktiviranje/deaktiviranje sistema.► Pritisnite zavihek Settings (Nastavitve) za izbiro načina Ogrevanje za ogrevanje motornega prostora in prostora za potnike ali načina Prezračevanje za prezračevanje prostora za potnike.► Nato programirajte/shranite čas aktiviranja za vsako izbiro.► Pritisnite OK za potrditev.
NOTIC E
Med operacijami programiranja morate počakati najmanj 60 minut.
NOTIC E
Odvisno od zunanje temperature, je potrebna določena količina časa predhodnega kondicioniranja, da je dosežena programirana temperatura s shranjenim časom aktiviranja.Ta čas predhodnega kondicioniranja traja do
45 minut.
Daljinski upravljalnik z
dolgim dosegom
Omogoča vklop ali izklop ogrevanja v prostoru za potnike z daljave.Daljinski upravljalnik ima doseg približno 1 km (0,6 milj) na odprtem terenu brez ovir.
