2021 TOYOTA PROACE VERSO pojistky

3
Obsah
Ukazatel účinnosti převodu 164Automatická převodovka 164Volicí páka (elektrický pohon) 168Jízdní režimy (elektrický pohon) 169Stop & Start 170Detekce podhuštění 172Asistenti pro jízdu a manévrování – Obecná doporučení 174Průhledový displej 176Zapamatování rychlostí 177Rozpoznání rychlostního limitu a doporučení 178Omezovač rychlosti 181Tempomat – konkrétní doporučení 183Tempomat 184Adaptivní tempomat 186Active Safety Brake se systémem Výstraha před rizikem srážky a inteligentním asistentem nouzového brzdění 190Systém varování před vyjetím z jízdního pruhu 193Detekce rozptýlení 194Systém monitorování mrtvého úhlu 195Parkovací senzory 197VisioPark Light 198Horní zadní vidění 199
7Praktické informaceKompatibilita paliva 202Tankování 202Předcházení nedostatku paliva (nafty) 204Systém nabíjení (elektrický pohon) 205Nabíjení trakční baterie (elektrický pohon) 213Režim úspory energie 217Sněhové řetězy 217
Tažné zařízení 218Střešní tyče / Střešní nosič 219Kapota 220Motorový prostor 221Kontrola hladiny 222Kontroly rychlosti 225AdBlue® (naftové motory) 227Jízda na neutrál 230Rady k péči a údržbě 232
8V případě poruchyVýstražný trojúhelník 234Když dojde palivo (nafta) 234Sada nářadí 235Sada pro dočasnou opravu defektu 236Rezervní kolo 240Výměna žárovky 245Výměna pojistky 25112V baterie / baterie příslušenství 254Tažení 258
9Technické údajeTechnické údaje motoru a hmotnost brzděného přívěsu 260Naftové motory 261Elektrický motor 265Rozměry 267Identifikační značky 270
10Bluetooth® audio systémPrvní kroky 271Ovládací prvky na volantu 272Nabídky 273Rádio 273Rádio DAB (Digital Audio Broadcasting) 275
Média 276Telefon 279Časté dotazy 282
11TOYOTA Pro TouchPrvní kroky 284Ovládací prvky na volantu 285Nabídky 286Použití 288Rádio 288Rádio DAB (Digital Audio Broadcasting) 290Média 291Telefon 292Nastavení 295Časté dotazy 297
12 TOYOTA Pro Touch s navigačním systémemPrvní kroky 299Ovládací prvky na volantu 300Nabídky 301Hlasové příkazy 302Navigace 306Připojená navigace 309Použití 3 11Rádio 314Rádio DAB (Digital Audio Broadcasting) 316Média 316Telefon 318Nastavení 321Časté dotazy 323
 ■ Abecední pořadí

4
Presentace
Přístroje a ovládací prvky
NOTIC E
Tyto ilustrace a popisy slouží jen jako vodítka. Přítomnost a umístění některých součástí se může u jednotlivých verzí, tříd vozidla a zemi
prodeje lišit.



1.Palubní přihrádkaDeaktivace airbagu spolujezdce vepředu
2.12V (120W) zásuvky příslušenství
3.USB zásuvka
4.Elektrická parkovací brzda
5.Přístrojová deska
6.Úložný prostorDržák nápojů
7.Úložný prostor
8.Horní úložný prostor
9.220V (150W) zásuvky příslušenství
10.Klakson
11 .Vnitřní osvětleníVýstražné kontrolky pro bezpečnostní pásy a airbag spolujezdce vepředuVnitřní zpětné zrcátkoTlačítko nouzového a asistenčního volání
12.Topení/klimatizace
Odmlžení – odmrazení čelního sklaOdmlžení – odmrazení zadního skla
13.Tlačítko „START/STOP“
14.Převodovka nebo volicí pákaVolba jízdního režimu
15.Černobílá obrazovka s audio systémemDotyková obrazovka se systémem TOYOTA Pro Touch nebo TOYOTA Pro Touch s navigačním systémem
16.Uvolnění kapoty
17.Pojistky palubní desky
18.Průhledový displej
NOTIC E
V závislosti na výbavě vozidla mohou být úložné oddíly otevřené nebo uzavřené. Toto uspořádání je ukázáno jako příklad.
Ovládací prvky na volantu

1.Vnější osvětlení / ovládací páčky směrových ukazatelů

11 2
Obecná bezpečnostní
doporučení
WARNI NG
Neodstraňujte štítky umístěné na různých místech ve vozidle. Obsahují bezpečnostní varování a také identifikační údaje vozidla.
WARNI NG
Veškeré práce na vašem vozidle by měl provádět kvalifikovaný servis, který má požadované technické znalosti, zkušenosti a vybavení, jaké může poskytnout jakýkoli autorizovaný prodejce Toyota nebo autorizovaný opravce Toyota nebo jakýkoli spolehlivý opravce.
WARNI NG
V závislosti na nařízeních dané země mohou být povinné určité bezpečnostní pomůcky: reflexní vesty, výstražné trojúhelníky, detektory alkoholu, náhradní žárovky, náhradní pojistky, hasicí přístroje, autolékárničky, zástěrky na zadní kola vozidla atd.
WARNI NG
Montáž elektrického příslušenství:– Upevnění elektrických zařízení nebo příslušenství, které neschválila společnost TOYOTA, může způsobit nadměrnou spotřebu proudu a závady a poruchy elektrického systému vašeho vozidla. Informace o řadě schváleného příslušenství získáte od jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo od jakéhokoli spolehlivého opravce.– V rámci zajištění bezpečnosti je přístup k diagnostické zásuvce používané pro elektronické systémy vozidla omezen pouze na autorizované prodejce Toyota nebo autorizované opravce Toyota nebo na jakékoli spolehlivé opravce, kteří jsou vybaveni požadovanými speciálními nástroji (riziko poruch elektronických systémů vozidla, které mohou způsobit selhání nebo vážné nehody). Výrobce nenese odpovědnost, pokud nebude
tato rada dodržena.– Jakékoli úpravy nebo přizpůsobení, které společnost TOYOTA nezamýšlela nebo nepovolila nebo které byly provedeny bez dodržení technických požadavků definovaných výrobcem, budou mít za následek odebrání obchodní záruky.
WARNI NG
Montáž doplňkových vysílačů pro rádiovou komunikaciPřed montáží vysílače pro rádiovou komunikaci s externí anténou je třeba kontaktovat autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo na jakéhokoli spolehlivého opravce, který vám poskytne specifikace vysílačů, které je možné namontovat (frekvence, maximální výkon, poloha antény, specifické požadavky na montáž), v souladu se směrnicí o elektromagnetické kompatibilitě vozidla (2004/104/ES).
NOTIC E
Prohlášení o shodě pro rádiové vybaveníRelevantní certifikáty jsou k dispozici na webové stránce https://www.toyota-tech.eu/RED.

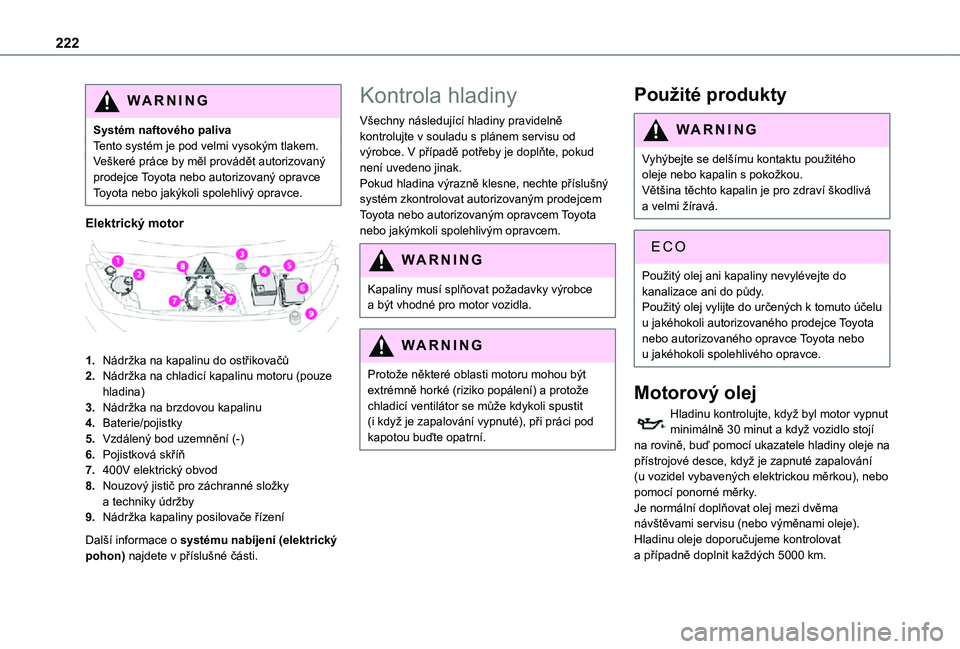

222
WARNI NG
Systém naftového palivaTento systém je pod velmi vysokým tlakem.Veškeré práce by měl provádět autorizovaný prodejce Toyota nebo autorizovaný opravce Toyota nebo jakýkoli spolehlivý opravce.
Elektrický motor

1.Nádržka na kapalinu do ostřikovačů
2.Nádržka na chladicí kapalinu motoru (pouze hladina)
3.Nádržka na brzdovou kapalinu
4.Baterie/pojistky
5.Vzdálený bod uzemnění (-)
6.Pojistková skříň
7.400V elektrický obvod
8.Nouzový jistič pro záchranné složky a techniky údržby
9.Nádržka kapaliny posilovače řízení
Další informace o systému nabíjení (elektrický pohon) najdete v příslušné části.
Kontrola hladiny
Všechny následující hladiny pravidelně kontrolujte v souladu s plánem servisu od výrobce. V případě potřeby je doplňte, pokud není uvedeno jinak.Pokud hladina výrazně klesne, nechte příslušný systém zkontrolovat autorizovaným prodejcem Toyota nebo autorizovaným opravcem Toyota nebo jakýmkoli spolehlivým opravcem.
WARNI NG
Kapaliny musí splňovat požadavky výrobce a být vhodné pro motor vozidla.
WARNI NG
Protože některé oblasti motoru mohou být extrémně horké (riziko popálení) a protože chladicí ventilátor se může kdykoli spustit (i když je zapalování vypnuté), při práci pod kapotou buďte opatrní.
Použité produkty
WARNI NG
Vyhýbejte se delšímu kontaktu použitého oleje nebo kapalin s pokožkou.Většina těchto kapalin je pro zdraví škodlivá a velmi žíravá.
ECO
Použitý olej ani kapaliny nevylévejte do kanalizace ani do půdy.Použitý olej vylijte do určených k tomuto účelu u jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo u jakéhokoli spolehlivého opravce.
Motorový olej
Hladinu kontrolujte, když byl motor vypnut minimálně 30 minut a když vozidlo stojí na rovině, buď pomocí ukazatele hladiny oleje na přístrojové desce, když je zapnuté zapalování (u vozidel vybavených elektrickou měrkou), nebo pomocí ponorné měrky.Je normální doplňovat olej mezi dvěma návštěvami servisu (nebo výměnami oleje). Hladinu oleje doporučujeme kontrolovat
a případně doplnit každých 5000 km.

251
V případě poruchy
8
Výměna pojistky
Přístup k nářadí a pojistkové
skříni v palubní desce

Vytahovací pinzeta a pojistky se nachází za krytem pojistkové skříně.► Odepněte kryt zatažením za levou horní a pak pravou horní část.► Kryt zcela sejměte.
Výměna pojistky
Před výměnou pojistky:► Určete příčinu poruchy a opravte ji.► Zastavte veškerý odběr elektřiny.► Znehybněte vozidlo a vypněte zapalování.► Určete vadnou pojistku pomocí aktuálních tabulek a diagramů pro přiřazení.Při výměně pojistky je nutné:► používat speciální pinzetu k vytažení pojistky z pouzdra a zkontrolovat stav jejího vlákna,► vždy vyměnit vadnou pojistku za pojistku se stejnou klasifikační třídou (stejnou barvou), protože použití jiné klasifikační třídy může způsobit poruchu – riziko požáru.Pokud se porucha objeví o po výměně pojistky, nechte elektrický systém zkontrolovat autorizovaným prodejcem Toyota nebo autorizovaným opravcem Toyota nebo jakýmkoli spolehlivým opravcem.
NOTIC E
Vyplňte tabulky přidělení pojistek a příslušné diagramyDalší informace získáte od jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.
WARNI NG
Výměna pojistky, která není uvedena v tabulce přidělení, může způsobit závažné poškození vozidla.Obraťte se na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo jakéhokoli spolehlivého opravce.




DobráVadná

Pinzeta
NOTIC E
Montáž elektrického příslušenství
Elektrický systém vozidla je navržen tak, aby fungoval se standardním nebo volitelným vybavením.Před zapojením dalšího elektrického vybavení
nebo příslušenství do vozidla se obraťte na jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo na jakéhokoli spolehlivého opravce.

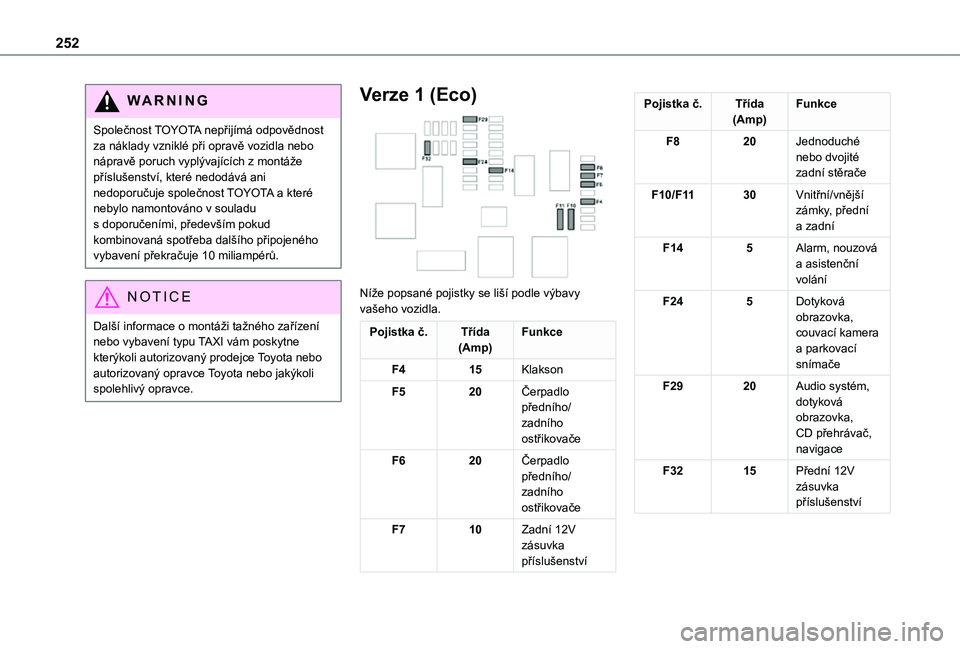

252
WARNI NG
Společnost TOYOTA nepřijímá odpovědnost za náklady vzniklé při opravě vozidla nebo nápravě poruch vyplývajících z montáže příslušenství, které nedodává ani nedoporučuje společnost TOYOTA a které nebylo namontováno v souladu s doporučeními, především pokud kombinovaná spotřeba dalšího připojeného vybavení překračuje 10 miliampérů.
NOTIC E
Další informace o montáži tažného zařízení nebo vybavení typu TAXI vám poskytne kterýkoli autorizovaný prodejce Toyota nebo autorizovaný opravce Toyota nebo jakýkoli spolehlivý opravce.
Verze 1 (Eco)

Níže popsané pojistky se liší podle výbavy vašeho vozidla.
Pojistka č.Třída(Amp)Funkce
F415Klakson
F520Čerpadlo předního/zadního ostřikovače
F620Čerpadlo předního/zadního ostřikovače
F710Zadní 12V zásuvka příslušenství
Pojistka č.Třída(Amp)Funkce
F820Jednoduché nebo dvojité zadní stěrače
F10/F1130Vnitřní/vnější zámky, přední a zadní
F145Alarm, nouzová a asistenční volání
F245Dotyková obrazovka, couvací kamera a parkovací snímače
F2920Audio systém, dotyková obrazovka, CD přehrávač, navigace
F3215Přední 12V zásuvka příslušenství

253
V případě poruchy
8
Verze 2 (plná)

Níže popsané pojistky se liší podle výbavy vašeho vozidla.
Pojistka č.Třída(Amp)Funkce
F55Dotyková obrazovka, couvací kamera a parkovací snímače
F820Jednoduché nebo dvojité zadní stěrače
F10/F1130Vnitřní/vnější zámky, přední a zadní
F123Alarm
Pojistka č.Třída(Amp)Funkce
F1710Zadní 12V zásuvka příslušenství
F3315Přední 12V zásuvka příslušenství
F3620Audio systém, dotyková obrazovka, CD přehrávač, navigace
Pojistky motorového
prostoru
Pojistková skříň se nachází v motorovém prostoru v blízkosti baterie.
Přístup k pojistkám

► Uvolněte dvě západky A.► Sejměte kryt.► Vyměňte pojistku.► Po skončení práce kryt opatrně zavřete a poté zajistěte dvě západky A, aby byla pojistková skříň řádně uzavřena.Níže popsané pojistky se liší podle výbavy vašeho vozidla.
Pojistka č.Třída(Amp)Funkce
F1425Čerpadlo předního a zadního ostřikovače
F1930Motor stěrače čelního skla

329
Abecední pořadí
Naplnění a odvzdušnění palivového okruhu 234Nářadí 236, 240Nářadí ve voze 235–236Nastartování 255Nastartování motoru 154, 157Nastartování naftového motoru 202Nastartování vozidla 155, 158, 163–167Nastavení bederní opěry 54Nastavení parametrů vybavení 26–27Nastavení sklonu sedadla 54, 56nastavení sklonu světlometů 107Navigace 306–308Navigace on-line 309–3 11Neutralizace airbagu spolujezdce 124, 129–130Nevypnutá světla 103Nouzové nastartování 158, 255Nouzové otevření zavazadlového prostoru 39Nouzové ovládání dveří 30, 38–39
O
Obíhání vnitřního vzduchu v kabině 92, 94Objem palivové nádrže 202–204Obrazovka na přístrojové desce 24Obrazovka vícefunkční (s autorádiem) 273Ochrana dětí 124, 126–128, 130–131, 137–139, 146, 146–147Ochrana proti přiskřípnutí 85Oddělovací síťka 60–61, 63Odemknutí 30–31, 33–35
Odemknutí zevnitř 40–42Odemykání a startování bez klíčku 30–32, 34–37, 155, 157–158Odkládací přihrádky 78–79Odkládací prostory 57, 63–64, 75–76, 78Odkládací skřínka 77–78Odložené nabíjení 27, 216Odložené nabíjení (BEV Elektrické vozidlo) 27–28, 206, 213Odmlžování 94Odmlžování zadního okna 95Odmrazování 60, 94Odmrazování zadního okna 95Odnímatelná dvířka 60–61, 63Odpružení 227Odtažení 258Odtažení vozidla 258–259Oka pro připevnění nákladu 81Okna zadní 84Okno boční posuvné 84Okno zadní (odmrazování) 95Olej motorový 222
Omezovač rychlosti 177, 179–183Online aplikace 312Opěrky hlavy vpředu 56Opětná aktivace dálkového ovladače 40Ostřikovač čelního skla 108Ostřikovač okna vzadu 109Osvětlení 102Osvětlení interiéru 100Osvětlení místa řidiče 102Otevření dveří 30–31, 42–43
Otevření kapoty motoru 220–221Otevření zavazadlového prostoru 30–31, 49Ověřování hladiny náplní 222–224Ovladač autorádia u volantu 272, 285–286, 300Ovládání stěrače okna 107, 109Ovládání světel 102Ovládání vyhřívání sedadel 58Označení barevného odstínu laku 270
P
Palivo 8, 202Palivoměr 202–204Palivo (nádrž) 202, 204Palubní počítač 24–25Parametry systému 296, 322Parkovací asistent vpředu 197Parkovací asistent vzadu 197Parkovací asistent vzadu s vizuální a zvukovou signalizací 197
Plnění aditiva AdBlue® 224, 229Pneumatiky 226, 270Počitadlo 176Pojistková skřínka v motorovém prostoru 251, 253Pojistková skřínka v palubní desce 251Pojistky 251–253Pokles tlaku v pneumatikách (detekce) 172Pokyny pro údržbu 206, 232Poloha "stolek" 55
