236
NOTIC E
Jauns automobilisDažu pirmo daļiņu filtra reģenerācijas procedūru laikā var būt jūtama "deguma" smaka. Tas ir pilnīgi normāli.
Manuālā pārnesumkārba
Pārnesumkārbai nav vajadzīga apkope (nekādas eļļas maiņas).
Automātiskā
pārnesumkārba
Pārnesumkārbai nav vajadzīga apkope (nekādas eļļas maiņas).
Braukšanas selektors
(elektroautomobilis)
Braukšanas selektoram nav nepieciešama apkope.
Manuālā stāvbremze
Ja ievērojat stāvbremzes sviras gājiena pārmērīgu palielināšanos vai bremzēšanas efektivitātes samazināšanos, stāvbremze jānoregulē — vajadzības gadījumā pat starp divām tehniskajām apkopēm.Šīs sistēmas pārbaude jāveic pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja.
Elektriskā stāvbremze
Šai sistēmai nav nepieciešama regulāra tehniskā apkope. Tomēr, ja rodas problēma, droši vērsieties pie TOYOTA dīlera vai kvalificētā remontdarbnīcā, lai sistēmu pārbaudītu.
NOTIC E
Lai uzzinātu vairāk par elektrisko
stāvbremzi, skatiet attiecīgo sadaļu.
Bremžu kluči
Bremžu nodilums ir atkarīgs no braukšanas stila; tas jo īpaši attiecas uz automobiļiem, ko izmanto īsiem braucieniem pilsētas satiksmē. Bremžu stāvokli var būt nepieciešams pārbaudīt arī starp automobiļa tehniskajām apkopēm.Ja vien kontūrā nav radusies noplūde, bremžu šķidruma līmeņa samazināšanās norāda uz bremžu kluču nodilumu.
NOTIC E
Pēc automobiļa mazgāšanas, kā arī mitros vai ziemas apstākļos, bremžu diski un kluči var apledot: var samazināties bremzēšanas efektivitāte. Vairākas reizes viegli piespiediet bremžu pedāli, lai bremzes nožāvētu un atkausētu.
Bremžu disku/trumuļu
nodilums
Lai uzzinātu vairāk par bremžu disku/trumuļu nodiluma pārbaudīšanu, sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.
Riteņi un riepas
Gaisa spiediens visās riepās, tostarp rezerves riteņa riepā, jāpārbauda, kad riepas ir "aukstas".Spiediena vērtības, kas norādītas uz riepu gaisa spiediena uzlīmes, attiecas uz "aukstām" riepām. Ja esat braucis ilgāk par 10 minūtēm vai nobraucis vairāk par 10 km ar ātrumu, kas lielāks par 50 km/h, pieskaitiet vērtībām, kas norādītas uz uzlīmes, 0,3 bārus (30 kPa).
WARNI NG
Nepietiekams gaisa spiediens riepās palielina degvielas patēriņu. Neatbilstošs gaisa spiediens riepās izraisa priekšlaicīgu riepu nodilumu un negatīvi ietekmē automobiļa gaitas stabilitāti — avārijas risks!
Braucot ar nodilušām vai bojātām riepām, pasliktinās automobiļa bremzēšanas efektivitāte un gaitas stabilitāte. Ieteicams regulāri pārbaudīt riepu (protektoru un sānmalu), disku un ventiļu stāvokli.

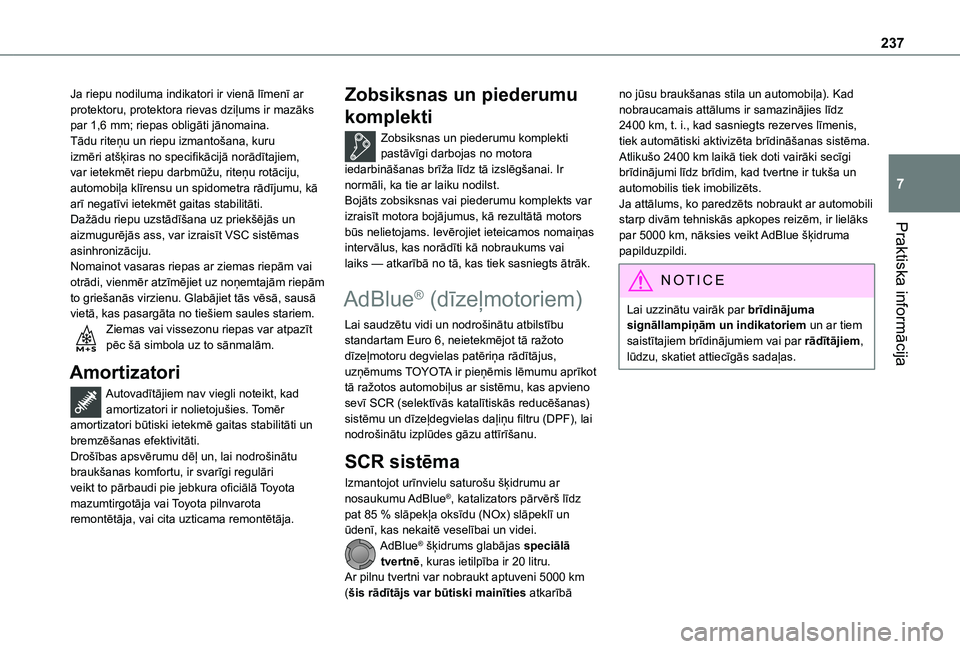

237
Praktiska informācija
7
Ja riepu nodiluma indikatori ir vienā līmenī ar protektoru, protektora rievas dziļums ir mazāks par 1,6 mm; riepas obligāti jānomaina.Tādu riteņu un riepu izmantošana, kuru izmēri atšķiras no specifikācijā norādītajiem, var ietekmēt riepu darbmūžu, riteņu rotāciju, automobiļa klīrensu un spidometra rādījumu, kā arī negatīvi ietekmēt gaitas stabilitāti.Dažādu riepu uzstādīšana uz priekšējās un aizmugurējās ass, var izraisīt VSC sistēmas asinhronizāciju.Nomainot vasaras riepas ar ziemas riepām vai otrādi, vienmēr atzīmējiet uz noņemtajām riepām to griešanās virzienu. Glabājiet tās vēsā, sausā vietā, kas pasargāta no tiešiem saules stariem.Ziemas vai vissezonu riepas var atpazīt pēc šā simbola uz to sānmalām.
Amortizatori
Autovadītājiem nav viegli noteikt, kad amortizatori ir nolietojušies. Tomēr amortizatori būtiski ietekmē gaitas stabilitāti un bremzēšanas efektivitāti.
Drošības apsvērumu dēļ un, lai nodrošinātu braukšanas komfortu, ir svarīgi regulāri veikt to pārbaudi pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja.
Zobsiksnas un piederumu
komplekti
Zobsiksnas un piederumu komplekti pastāvīgi darbojas no motora iedarbināšanas brīža līdz tā izslēgšanai. Ir normāli, ka tie ar laiku nodilst.Bojāts zobsiksnas vai piederumu komplekts var izraisīt motora bojājumus, kā rezultātā motors būs nelietojams. Ievērojiet ieteicamos nomaiņas intervālus, kas norādīti kā nobraukums vai laiks — atkarībā no tā, kas tiek sasniegts ātrāk.
AdBlue® (dīzeļmotoriem)
Lai saudzētu vidi un nodrošinātu atbilstību standartam Euro 6, neietekmējot tā ražoto dīzeļmotoru degvielas patēriņa rādītājus, uzņēmums TOYOTA ir pieņēmis lēmumu aprīkot tā ražotos automobiļus ar sistēmu, kas apvieno sevī SCR (selektīvās katalītiskās reducēšanas) sistēmu un dīzeļdegvielas daļiņu filtru (DPF), lai nodrošinātu izplūdes gāzu attīrīšanu.
SCR sistēma
Izmantojot urīnvielu saturošu šķidrumu ar nosaukumu AdBlue®, katalizators pārvērš līdz pat 85 % slāpekļa oksīdu (NOx) slāpeklī un ūdenī, kas nekaitē veselībai un videi.AdBlue® šķidrums glabājas speciālā tvertnē, kuras ietilpība ir 20 litru.Ar pilnu tvertni var nobraukt aptuveni 5000 km (šis rādītājs var būtiski mainīties atkarībā
no jūsu braukšanas stila un automobiļa). Kad nobraucamais attālums ir samazinājies līdz 2400 km, t. i., kad sasniegts rezerves līmenis, tiek automātiski aktivizēta brīdināšanas sistēma.Atlikušo 2400 km laikā tiek doti vairāki secīgi brīdinājumi līdz brīdim, kad tvertne ir tukša un automobilis tiek imobilizēts.Ja attālums, ko paredzēts nobraukt ar automobili starp divām tehniskās apkopes reizēm, ir lielāks par 5000 km, nāksies veikt AdBlue šķidruma papilduzpildi.
NOTIC E
Lai uzzinātu vairāk par brīdinājuma signāllampiņām un indikatoriem un ar tiem saistītajiem brīdinājumiem vai par rādītājiem, lūdzu, skatiet attiecīgās sadaļas.

246

NOTIC E
Papildu drošībai stieņi 1 un 2 neļauj futrālim izslīdēt no tā ietvara, ja futrālis nav kārtīgi nofiksēts.
Noņemšana

► Piespiediet fiksatorus A un pārbīdiet tos virzienā uz vidu, lai atbloķētu futrāli.
► Lai izvilktu futrāli tālāk par stieni 1, nedaudz paceliet futrāli uz augšu un izvelciet to, cik tālu iespējams.

► Tad paceliet futrāli uz augšu, lai izvilktu to tālāk par stieni 2.
Atvēršana

► Atbrīvojiet vāka fiksatorus B un atveriet vāku, lai piekļūtu instrumentiem.
Noglabāšana
► Aizveriet futrāļa vāku un nostipriniet to ar fiksatoriem B.

► Sasveriet futrāli slīpi ar priekšējo malu uz augšu.► Lai ievietotu futrāli tālāk par stieni 2, bīdiet futrāli iekšā un uz leju.► Lai ievietotu futrāli tālāk par stieni 1, nedaudz paceliet futrāli uz augšu un tad iebīdiet to iekšā līdz galam.

248

E.Nodalījums, kurā atrodas kabelis ar adapteri 12 V kontaktligzdai.
F.Hermētiķa balons.
G.Balta šļūtene ar vāciņu remontam un piesūknēšanai.
H.Uzlīme ar ātruma ierobežojumu.
WARNI NG
Automobiļa elektrosistēma ļauj pievienot kompresoru un darbināt to pietiekami ilgi, lai pēc caurdūruma salabošanas piesūknētu riepu.Kompresora pievienošanai izmantojiet tikai abas priekšpusē esošās 12 V kontaktligzdas.
Remonta un hermetizācijas
procedūra
► Novietojiet automobili vietā, kur tas netraucēs satiksmi, un ieslēdziet stāvbremzi.
► Ievērojiet drošības instrukcijas (avārijas signāllukturi, avārijas trīsstūris, signālveste u. c.) saskaņā ar likumiem, kas ir spēkā valstī, kuras teritorijā jūs braucat.► Izslēdziet aizdedzi.► Pagrieziet pārslēdzēju A "remonta" pozīcijā.► Pārliecinieties, vai slēdzis B atrodas pozīcijā "O".
WARNI NG
Ja riepā ir iedūries svešķermenis, neizvelciet to.


► Līdz galam atritiniet balto šļūteni G.► Atskrūvējiet baltās šļūtenes vāciņu.► Pievienojiet balto šļūteni remontējamās
riepas ventilim.► Pievienojiet kompresora elektrisko spraudni automobiļa 12 V kontaktligzdai.
► Pielīmējiet uzlīmi ar ātruma ierobežojumu.
WARNI NG
Uzlīme ar ātruma ierobežojumu jāpielīmē automobiļa salonā vadītājam redzamā vietā kā atgādinājumu par to, ka kāds ritenis ir pagaidu lietošanā.
► Iedarbiniet automobili un ļaujiet motoram
darboties.
NOTIC E
Neieslēdziet kompresoru, kamēr baltā šļūtene nav pievienota riepas ventilim: šādi rīkojoties, hermētiķis tiks izspiests caur šļūteni.
► Ieslēdziet kompresoru, pārvietojot slēdzi B pozīcijā I, un darbiniet to, līdz gaisa spiediens riepā sasniedz 2,0 bārus. Riepā zem spiediena tiek iepildīts hermetizējošais līdzeklis; šīs procedūras laikā neatvienojiet šļūteni no riepas ventiļa (pastāv atpakaļ izspiešanas risks).
NOTIC E
Ja šis spiediens nav sasniegts aptuveni septiņu minūšu laikā, riepa nav remontējama; meklējiet palīdzību pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja.

253
Bojājuma vai avārijas gadījumā
8
Rezerves riteņa riepu var nomainīt ar cita izmēra riepu, ievērojot tālāk minētos norādījumus.
Oriģinālo riepu izmērsKompaktais-MediumLong
215/65 R16Turētājā aizliegts ievietot riteni, kura riepas platums ir
225 mm.
Nav nekādu ierobežojumu.215/60 R17
215/60 R17 M&S
225/55 R17Nav ieteicams ievietot turētājā riteni, kura riepas platums ir 215 mm (trokšņa risks).
NOTIC E
Turētājā var ievietot riteni ar caurdurtu riepu, kuras platums ir 215 mm vai 225 mm.
Riteņa noņemšana
WARNI NG
Automobiļa novietošana stāvēšanaiImobilizējiet automobili tādā vietā, kur tas netraucē satiksmei, uz horizontālas, stabilas un neslidenas virsmas.Ar manuālo pārnesumkārbu: ieslēdziet pirmo pārnesumu un tad izslēdziet aizdedzi, lai bloķētu riteņus.Ar automātisko pārnesumkārbu: pārslēdziet pārnesumkārbas selektoru pozīcijā P un tad izslēdziet aizdedzi, lai bloķētu riteņus. Ar braukšanas selektoru: pārslēdziet selektoru pozīcijā P un tad izslēdziet aizdedzi, lai bloķētu riteņus.Ieslēdziet stāvbremzi, ja vien nav ieprogrammēts automātiskais režīms (elektroniskajai stāvbremzei), un pārliecinieties, vai instrumentu panelī iedegas indikators.Pārliecinieties, vai visi pasažieri ir pametuši
automobili un atrodas drošā vietā.Nekādā gadījumā negulieties zem automobiļa, kas pacelts, izmantojot domkratu; izmantojiet ass statīvu.Automobilim ar elektrisko stāvbremzi: nofiksējiet ar ķīli riteni, kas atrodas pa diagonāli pretī nomaināmajam ritenim.


► Tērauda ritenim: noņemiet skrūvju vāciņu, izmantojot instrumentu 3, vai noņemiet dekoratīvo disku ar roku.► Vieglmetālu sakausējuma ritenim: izmantojot instrumentu 3, noņemiet vāciņu no katras skrūves.► Ja automobilis ir attiecīgi aprīkots: piestipriniet riteņatslēgai 1 uzmaucamo pretnozagšanas skrūvju atslēgu 4, lai atlaistu pretnozagšanas skrūvi.► Atlaidiet (neizskrūvējot līdz galam) pārējās riteņa stiprināšanas skrūves, izmantojot riteņatslēgu 1.

► Novietojiet domkrata pēdu uz zemes tā, lai domkrats atrastos precīzi zem virsbūves apakšpusē esošā ceļampunkta A vai B (atkarībā

262
Drošinātāja nomaiņa
Pirms nomaināt drošinātāju:► Identificējiet kļūmes cēloni un novērsiet to.► Izslēdziet jebkādu elektroenerģijas patēriņu.► Imobilizējiet automobili un izslēdziet aizdedzi.► Identificējiet bojāto drošinātāju, izmantojot strāvas sadalījuma tabulas un diagrammas.Lai nomainītu drošinātāju, ir svarīgi:► Izmantot speciālās satvērējknaibles, lai izvilktu drošināju no tā ietveres un pārbaudītu tā kūstošā elementa stāvokli.► Vienmēr nomainiet izdegušo drošinātāju ar tāda paša nomināla drošinātāju (tādā pašā krāsā); atšķirīga nomināla drošinātāja izmantošana var izraisīt darbības traucējumus — ugunsgrēka risks!Ja kļūme pēc drošinātāja nomainīšanas atkārtojas, nogādājiet automobili pie jebkura oficiālā Toyota mazumtirgotāja vai Toyota pilnvarota remontētāja, vai cita uzticama remontētāja, lai pārbaudītu elektrosistēmu.
NOTIC E
Pilnīgas drošinātāju sadalījuma tabulas un atbilstīgās diagrammasLai uzzinātu vairāk, sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.
WARNI NG
Tāda drošinātāja nomaiņa, kas nav redzams sadalījuma tabulās, var izraisīt nopietnus automobiļa darbības traucējumus.Konsultējieties ar jebkuru oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.




VeselsIzdedzis

Satvērējknaibles
NOTIC E
Elektrisko piederumu uzstādīšanaAutomobiļa elektrosistēma ir paredzēta, lai
darbotos ar standarta un izvēles aprīkojumu.Pirms uzstādāt automobilim citu elektrisko aprīkojumu vai piederumus, sazinieties ar jebkuru oficiālo Toyota mazumtirgotāju
vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.
WARNI NG
TOYOTA neuzņemas atbildību par izdevumiem, kas radušies, remontējot automobili vai novēršot tā darbības traucējumus, kuri radušies tādu piederumu uzstādīšanas dēļ, ko nepiegādā vai neiesaka TOYOTA un kas nav uzstādīti saskaņā ar mūsu ieteikumiem, jo īpaši tad, ja visa papildu aprīkojuma kopējais elektroenerģijas patēriņš pārsniedz 10 miliampērus.
NOTIC E
Lai iegūtu sīkāku informāciju par sakabes ierīces vai taksometru aprīkojuma uzstādīšanu, sazinieties ar oficiālo Toyota mazumtirgotāju vai Toyota pilnvarotu remontētāju, vai citu uzticamu remontētāju.

264
Drošinātāja N r.Nomināls(ampēri)Funkcijas
F1710Aizmugurējā 12 V piederumu kontaktligzda.
F3315Priekšējā 12 V piederumu kontaktligzda.
F3620Audiosistēma, skārienekrāns, CD atskaņotājs, navigācija.
Motora nodalījuma
drošinātāju bloks
Drošinātāju bloks atrodas motora nodalījumā blakus akumulatoru baterijai.
Piekļuve drošinātājiem

► Atbrīvojiet abus fiksatorus A.► Noņemiet vāku.► Nomainiet drošinātāju.► Kad esat beidzis, uzmanīgi uzstādiet atpakaļ vāku un nofiksējiet to ar abiem fiksatoriem A, lai nodrošinātu, ka drošinātāju bloks ir hermētiski aizvērts.Tālāk aprakstītie drošinātāji var atšķirties atkarībā no automobiļa komplektācijas.
Drošinātāja
N r.
Nomināls
(ampēri)
Funkcijas
F1425Priekšējā un aizmugurējā stikla mazgātāju sūknis.
F1930Priekšējā stikla tīrītāju motors.
F2015Priekšējā un aizmugurējā stikla mazgātāju sūknis.
F2215Signāltaure.
F2315Labais priekšējais tālās gaismas lukturis.
F2415Kreisais priekšējais tālās gaismas lukturis.
12 V akumulators /
palīgakumulators.
Motora iedarbināšana, izmantojot citu akumulatoru bateriju, vai izlādējušās akumulatoru baterijas uzlāde.
Startera svina-skābes
akumulatoru baterija
EC O
Akumulatoru baterijas satur kaitīgas vielas, piemēram, sērskābi un svinu.Tās jālikvidē saskaņā ar noteikumiem, un tās nekādā gadījumā nedrīkst izmest kopā ar sadzīves atkritumiem.Nogādājiet nolietotās tālvadības pults baterijas un automobiļa akumulatoru baterijas speciālā savākšanas punktā.
WARNI NG
Veicot jebkādas darbības ar akumulatoru bateriju, izmantojiet acu un sejas aizsarglīdzekļus.Lai izvairītos no sprādziena vai ugunsgrēka riska, jebkādas darbības ar akumulatoru
bateriju jāveic labi vēdināmā vietā, kur nav atklātu liesmu un dzirksteļu avotu.Pēc tam nomazgājiet rokas.

265
Bojājuma vai avārijas gadījumā
8
Elektromotors
NOTIC E
Izlādējies palīgakumulatorsVairs nav iespējams iedarbināt motoru vai uzlādēt vilces akumulatoru.
WARNI NG
Piesardzības pasākumi pirms ar palīgakumulatoru saistītu darbu veikšanasPārslēdziet selektoru režīmā P, izslēdziet aizdedzi un pārliecinieties, vai instrumentu panelis ir nodzisis un automobilis atvienots no uzlādes iekārtas.
WARNI NG
Cita automobiļa iedarbināšana, izmantojot savienotājkabeļusNeizmantojiet palīgakumulatoru cita automobiļa iedarbināšanai, izmantojot savienotājkabeļus, vai cita automobiļa akumulatora uzlādēšanai.
WARNI NG
Vienmēr nomainiet akumulatoru bateriju ar tādu akumulatoru bateriju, kurai ir līdzvērtīga specifikācija.
Piekļuve akumulatoru
baterijai
Akumulatoru baterija atrodas zem motora pārsega.► Atveriet motora pārsegu, izmantojot iekšējo atbloķēšanas sviru un tad ārējo drošības fiksatoru.► Nofiksējiet motora pārsegu ar balststieni.

► Noņemiet plastmasas vāciņu (ja automobilim tāds ir), lai piekļūtu (+) spailei.Akumulatoru baterijas (-) spailei nevar piekļūt.
Netālu no akumulatoru baterijas atrodas attālais masas punkts.
NOTIC E
Lai uzzinātu vairāk par motora pārsegu un
motoru, skatiet attiecīgās sadaļas.
Iedarbināšana, izmantojot
citu akumulatoru bateriju
Ja automobilim ir izlādējusies akumulatoru baterija, motoru var iedarbināt, izmantojot donora akumulatoru bateriju (ārējo vai cita automobiļa) un savienotājkabeļus vai izmantojot palaišanas-lādēšanas iekārtu.
WARNI NG
Nekādā gadījumā neiedarbiniet motoru, pievienojot akumulatoru bateriju lādētāju.Nekādā gadījumā neizmantojiet palaišanas-lādēšanas iekārtu, kuras spriegums ir 24 V vai augstāks.Vispirms pārbaudiet, vai donora akumulatoru baterijas nominālais spriegums ir 12 V un vai tās kapacitāte ir vismaz vienāda ar izlādējušās akumulatoru baterijas kapacitāti.Abi automobiļi nedrīkst savstarpēji saskarties.Izslēdziet visu aprīkojumu, kas patērē elektroenerģiju (audiosistēmu, apgaismojumu, stiklu tīrītājus u. c.), abos automobiļos.Nodrošiniet, lai savienotājkabeļi atrastos drošā attālumā no kustīgām daļām (ventilatora, siksnām u. tml.).Neatvienojiet savienotājkabeli no (+) spailes, kamēr darbojas motors.
