194
Talitluspiirid
Raske koorem sõiduki pakiruumis võib põhjustada sõiduki kaldumist, mis mõjutab kauguse mõõtmistulemust.
Tõrge
Kui tõrke korral lülitatakse sisse tagasikäik, süttib mõõdikupaneelil see hoiatustuli, millega kaasneb ekraanil kuvatav teade ja helisignaal (lühike piiks).Laske kontrollida Toyota volitatud edasimüüjal, Toyota volitatud remonditöökojas vm usaldusväärses remonditöökojas.
VisioPark Light
WARNI NG
Juhinduge üldsoovitustest juhtimise ja manööverdamise abisüsteemide kohta.


Tagurdamiskaamera aktiveeritakse tagasikäigu sisselülitamisel automaatselt.Seda funktsiooni võivad täiendada parkimissensorid.Kaamerapilt ilmub ekraanile.

Sinised jooned (1) tähistavad sõiduki laiust koos peeglitega.Punane joon (2) tähistab vahemaad 30 mm kauguseni tagumisest kaitserauast; kaks sinist joont tähistavad kaugusi vastavalt 1 m (A) ja 2 m (B).
WARNI NG
Need jooned on "maapinnal" ega tähista
sõiduki asukohta kõrgemate takistuste suhtes (nt muud sõidukid).Kujutisel võib esineda teatud moonutusi.Numbrimärgi osaline nägemine ekraani allosas on tavaline.
NOTIC E
Tagaluugi või tagaukse avamine (sõltuvalt varustusest) võib ekraani häirida.Kui hingedel uks on avatud, jätke ukse jaoks vaba ruumi.
WARNI NG
Kontrollige regulaarselt kaamera objektiivi puhtust.Puhastage tagurduskaamerat regulaarselt pehme kuiva lapiga.

195
Sõitmine
6
Vaade taha ülalt
WARNI NG
Juhinduge üldsoovitustest juhtimise ja manööverdamise abisüsteemide kohta.


Kohe, kui tagasikäik sisse lülitatakse ning mootor töötab, hakkab süsteem puuteekraanil näitama sõiduki lähiümbruse vaadet, kasutades sõiduki tagaosas olevat kaamerat.



Kuva on jaotatud kaheks osaks, millest ühel on kontekstivaade ja teisel vaade sõiduki lähiümbrusele ülalt.Parkimissensorid täiendavad sõiduki ülaltvaatel näidatavat teavet.Ekraanile saab kuvada mitut erinevat kontekstivaadet– Standardne vaade.– 180° vaade.– Suumitud vaade.Automaatrežiim on vaikimisi aktiveeritud.Selles režiimis valib süsteem kuvamiseks parima vaate (standardne või suumitud).Saate vaadet manööverdamise ajal alati muuta.Süüte väljalülitamisel funktsiooni olekut ei
salvestata.
Tööpõhimõte

Tagakaamera abil salvestatakse aeglaste manöövrite ajal sõiduki lähiümbruse kuva.Süsteem rekonstrueerib sõiduki lähiümbruse ülaltvaate näidatud (näidatud sulgudes) reaalajas ja manöövri edenedes.See hõlbustab sõiduki joondamist parkimiskoha äärtega ja võimaldab näha sõiduki lähedal olevaid takistusi. Kuva kustutatakse automaatselt, kui sõiduk jääb pikemaks ajaks seisma.

196
Aktiveerimine
Aktiveerimine toimub automaatselt, kui kiirusel alla 10 km/h lülitatakse sisse tagasikäik.

Ekraanirežiimi saate igal ajal valida, vajutades seda ala.Kui kuvatakse alammenüü, valige üks järgmistest vaadetest:Standardne vaade
180° vaade
Suumivaade
Automaatrežiim
NOTIC E
Funktsioon lülitatakse välja:– kui haakeseadisega on ühendatud haagis või jalgrattahoidja (haakeseadis on sõidukile paigaldatud tootja soovituste kohaselt);– kiiruse umbes 10 km/h;– pakiruumi avamisel;– tagasikäigu väljalülitamisel (kuva jääb 7 sekundiks ekraanile);– puuteekraani vasakus ülanurgas oleva valge noole vajutamisel.
Automaatrežiim

See režiim on vaikimisi aktiveeritud.Tagumises kaitserauas olevate sensorite abil vahetub tagantvaade (standardne) automaatselt ülaltvaatele (suumitud), kui sõiduk läheneb manöövri ajal punase joone kohal olevale takistusele (alla 30 cm).
Standardne vaade

Ekraanil kuvatakse vaade sõiduki taha.Sinised jooned 1 tähistavad teie sõiduki laiust koos kasutusasendis peeglitega; joonte suund muutub sõltuvalt rooli asendist.Punane joon 2 tähistab vahemaad 30 mm (11") kauguseni tagumisest kaitserauast; kaks rohelist joont 3 ja 4 tähistavad kaugusi vastavalt 1 m (3 jalga 3") ja 2 m (6 jalga 6").See vaade on saadaval automaatrežiimis ning vaate valikumenüü kaudu.

197
Sõitmine
6
Suumitud vaade

Kaamera salvestab manöövri ajal sõiduki ümbruse vaadet ja süsteem koostab sõiduki lähiümbruse vaate ülalt kuvatuna, et hõlbustada sõiduki manööverdamist ümber läheduses asuvate takistuste.See vaade on saadaval automaatrežiimis ning vaate valikumenüü kaudu.
NOTIC E
Takistused võivad tunduda kaugemal kui need tegelikult on.Sõiduki parklasse juhtimise ajal jälgige kindlasti ka peeglitest sõiduki külgi.Tagumised parkimissensorid annavad teavet sõiduki ümbruse kohta.
180° vaade

180° vaade hõlbustab parkimistaskust välja tagurdamist, võimaldades näha lähenevaid sõidukeid, jalakäijaid ja jalgrattureid.Seda vaadet ei soovitata kasutada kogu manöövri läbiviimiseks.Koosneb 3 alast: vasak A, keskmine B ja parem C.Vaade on saadaval ainult vaate valikumenüü kaudu.
Kiirkäivituse režiim

Selles režiimis kuvatakse võimalikult kiiresti kontekstivaade (vasakpoolne osa) ja sõiduki üldvaade.Kuvatakse teade, mis soovitab teil enne manöövri alustamist kontrollida sõiduki ümbrust.

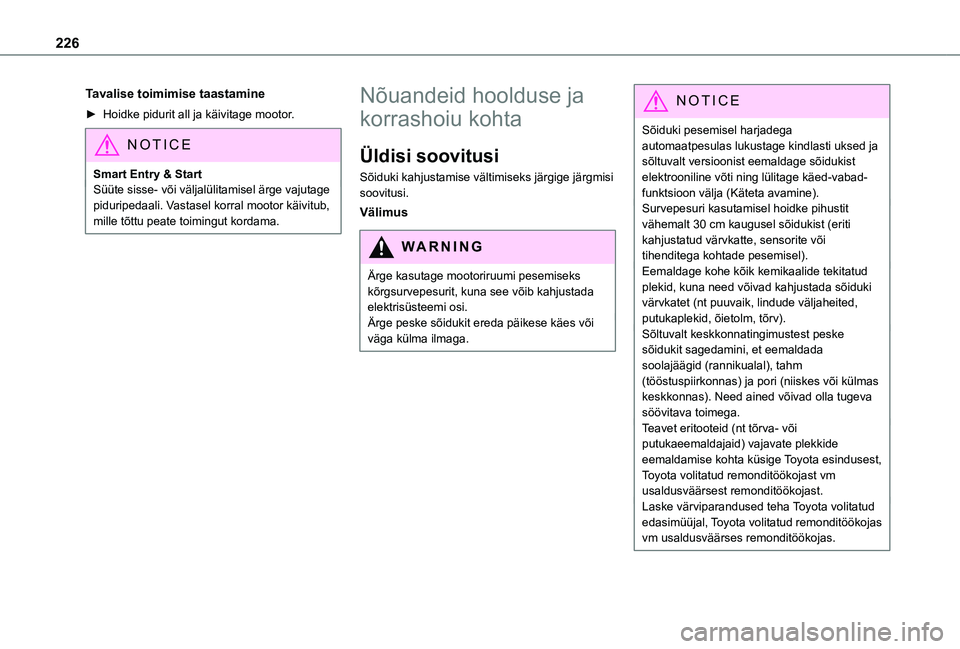

226
Tavalise toimimise taastamine
► Hoidke pidurit all ja käivitage mootor.
NOTIC E
Smart Entry & StartSüüte sisse- või väljalülitamisel ärge vajutage piduripedaali. Vastasel korral mootor käivitub, mille tõttu peate toimingut kordama.
Nõuandeid hoolduse ja
korrashoiu kohta
Üldisi soovitusi
Sõiduki kahjustamise vältimiseks järgige järgmisi soovitusi.
Välimus
WARNI NG
Ärge kasutage mootoriruumi pesemiseks kõrgsurvepesurit, kuna see võib kahjustada elektrisüsteemi osi.Ärge peske sõidukit ereda päikese käes või väga külma ilmaga.
NOTIC E
Sõiduki pesemisel harjadega automaatpesulas lukustage kindlasti uksed ja sõltuvalt versioonist eemaldage sõidukist elektrooniline võti ning lülitage käed-vabad-funktsioon välja (Käteta avamine).Survepesuri kasutamisel hoidke pihustit vähemalt 30 cm kaugusel sõidukist (eriti kahjustatud värvkatte, sensorite või tihenditega kohtade pesemisel).Eemaldage kohe kõik kemikaalide tekitatud plekid, kuna need võivad kahjustada sõiduki värvkatet (nt puuvaik, lindude väljaheited, putukaplekid, õietolm, tõrv).Sõltuvalt keskkonnatingimustest peske sõidukit sagedamini, et eemaldada soolajäägid (rannikualal), tahm (tööstuspiirkonnas) ja pori (niiskes või külmas keskkonnas). Need ained võivad olla tugeva söövitava toimega.Teavet eritooteid (nt tõrva- või putukaeemaldajaid) vajavate plekkide
eemaldamise kohta küsige Toyota esindusest, Toyota volitatud remonditöökojast vm usaldusväärsest remonditöökojast.Laske värviparandused teha Toyota volitatud edasimüüjal, Toyota volitatud remonditöökojas vm usaldusväärses remonditöökojas.

239
Tehnilise rikke korral
8
► Kruvige tungraud 2 kokku ja eemaldage.

► Olemasolu korral pingutage vargakindlat polti, kasutades rattavõtit 1, millele on kinnitatud vargakindla poldi padrun 4.► Pingutage ka teisi polte, kasutades ainult rattavõtit 1.► Pange tööriistad tagasi tööriistakasti.
NOTIC E
Terasveljega või väikese varuratta paigaldamine
Kui sõidukil on all kergsulamveljed, ei ulatu seibid A terasveljega või väikesemõõdulise varuratta pinnani. Ratas fikseeritakse iga poldi koonilise osaga B.
WARNI NG
Pärast ratta vahetamistKinnitage katkise rehviga ratas alusele.Pöörduge Toyota volitatud edasimüüja, Toyota volitatud remonditöökoja vm usaldusväärse remonditöökoja poole.Kas katkist rehvi on uuritud. Pärast kontrollimist annab töökoja mehaanik teile nõu, kas rehvi saab veel parandada või tuleb see välja vahetada.
NOTIC E
Mõned juhtimisabi funktsioonid, nt Active Safety Brake, tuleb blokeerida.
NOTIC E
Kui teie sõidukil on madala rehvirõhu andursüsteem, kontrollige rehvirõhke ja lähtestage see süsteem.Lisateavet madala rehvirõhu andursüsteemi kohta vaadake asjakohasest jaotisest.
NOTIC E
Madala rehvirõhu tuvastusTerasest varurattal ei ole sensorit.
NOTIC E
Ilukilbiga ratasRatta paigaldamisel autole paigaldage ilukilp, seades kilbi süvendi kohakuti ventiiliga ja surudes ilukilbi piki selle välisserva ratta külge kinni, kasutades peopesa.
