2021 TOYOTA PROACE EV airbag

2



 ■Vista geralVista geral 4Etiquetas 6
 ■Condução Eco
1InstrumentosPainel de instrumentos 10Luzes de aviso e indicadores 12Indicadores 18Regulador da intensidade da luz. 24Computador de viagens 25Ecrã tátil 27Funções de funcionamento remotas (Elétrico) 29Configurar a data e a hora 29
2AcessoChave eletrónica com comando remoto e chave integrada, 31Destrancamento completo/destrancamento seletivo 34Procedimentos quando faz marcha-atrás 39Trancamento central 42Porta(s) deslizante(s) elétrica(s) 44Recomendações gerais relativas às portas laterais deslizantes 46Sistema mãos-livres da(s) porta(s) lateral(ais) deslizante(s) 48Portas de abertura lateral 50taipal traseiro 52Ecrã do taipal traseiro 52Alarme 52Vidros elétricos 55
3Facilidade de utilização e confortoBancos da frente 56Banco da frente corrido de 2 lugares 59
Ajuste do volante da direção 61Espelhos 61Smart Cargo 62Precauções para os bancos e bancos corridos 66Fixo num banco corrido de um único componente 67Preso no banco traseiro e no banco corrido 70Banco traseiro e banco corrido sobre calhas 72Banco(s) individual(ais) traseiro(s) sobre calhas 75Cabine de passageiros, fixa 77Cabine de passageiros, rebatimento 79Características interiores 80Acessórios na área de carga 84Acessórios da zona dos bancos 86Teto panorâmico 88Mesa deslizante retrátil 88Aquecimento e ventilação 92Aquecimento 94Ar condicionado manual 94Ar condicionado automático de "Dual-zone" 95Desembaciamento - descongelamento à frente 97Desembaciar - descongelar o ecrã traseiro e/ou espelhos das portas 98Aquecimento traseiro - ar condicionado 98Sistema de aquecimento/ventilação adicional 99Pré-condicionamento do A/C (Elétrico) 102Luz(es) de cortesia 103
4Iluminação e visibilidadeAlavanca de controlo da iluminação 105Indicadores de direção 106Luzes para circulação diurna / luzes laterais 107Sistema de iluminação automática dos faróis 107Iluminação "Follow me home" 107Luz adaptativa em curva 108
Inclinação automática dos faróis 109Ajuste a altura do feixe dos faróis 11 0Iluminação ambiente 11 0Alavanca de controlo do limpa-vidros 111Funcionamento automático do limpa-para-brisas 11 2Trocar a escova 11 4
5SegurançaRecomendações gerais de segurança 11 5Luzes dos sinais de perigo 11 6Emergência ou assistência 11 6Buzina 11 8Buzina (Elétrica) 11 8Controlo da estabilidade do veículo (VSC) 11 8Toyota Traction Select 121Cintos de segurança 123Airbags 127Cadeirinha 131Desativar o airbag do passageiro da frente 133Sistema de segurança para crianças ISOFIX e i-Size 139Sistema de segurança para crianças i-Size child 151Dispositivo de bloqueio manual 154Dispositivo de bloqueio elétrico para proteção das crianças 154Protetores para crianças nos vidros traseiros 155
6ConduçãoRecomendações de condução 156Ligar/desligar o motor 159Travão de estacionamento manual 164Travão de estacionamento elétrico 164Controlo de assistência ao arranque em subidas 167Caixa de velocidades manual de 6 168Indicador de eficiência 169

4
Apresentação
Instrumentos e comandos
NOTIC E
Estas ilustrações e descrições destinam-se a servir de guia. A presença e localização de alguns componentes varia de acordo com a
versão, nível de acabamento e país de venda.



1.Porta-luvasDesativar o airbag do passageiro da frente
2.Tomada(s) de acessórios de 12 V (120 W)
3.tomada USB
4.Travão de estacionamento elétrico
5.Painel de instrumentos
6.AcondicionamentoSuporte para copos
7.Compartimento para arrumação
8.Compartimento superior para arrumação
9. Tomada(s) de acessórios de 220 V (150 W)
10.Buzina
11 .Luz de cortesiaLuz de aviso para os cintos de segurança e airbag do passageiro da frenteEspelho retrovisor interiorInterruptor de chamada de emergência e assistência
12.Aquecimento/Ar condicionadoDesembaciamento - descongelamento à frenteDesembaciamento - descongelamento do ecrã traseiro
13.tecla "START/STOP"
14.Caixa de velocidades ou seletor de conduçãoEscolha do modo de condução
15.Ecrã monocromático com sistema áudioEcrã tátil com TOYOTA Pro Touch ou TOYOTA Pro Touch com sistema de navegação
16.Destrancamento do capot
17.Fusíveis do tablier
18.Mostrador projetado
N OTIC E
Dependendo do equipamento do veículo, os compartimentos de armazenamento podem ser abertos ou fechados. Esta configuração é mostrada como um exemplo.

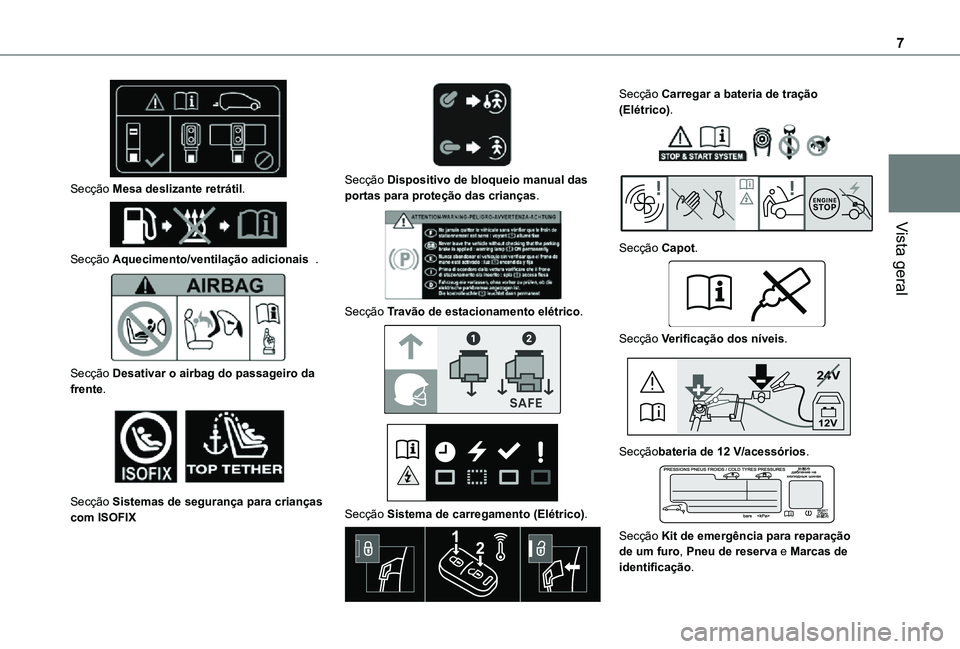

7
Vista geral

Secção Mesa deslizante retrátil.

Secção Aquecimento/ventilação adicionais .

Secção Desativar o airbag do passageiro da frente.

Secção Sistemas de segurança para crianças com ISOFIX

Secção Dispositivo de bloqueio manual das portas para proteção das crianças.

Secção Travão de estacionamento elétrico.


Secção Sistema de carregamento (Elétrico).

Secção Carregar a bateria de tração (Elétrico).


Secção Capot.

Secção Verificação dos níveis.
24V
12V
Secçãobateria de 12 V/acessórios.

Secção Kit de emergência para reparação de um furo, Pneu de reserva e Marcas de identificação.

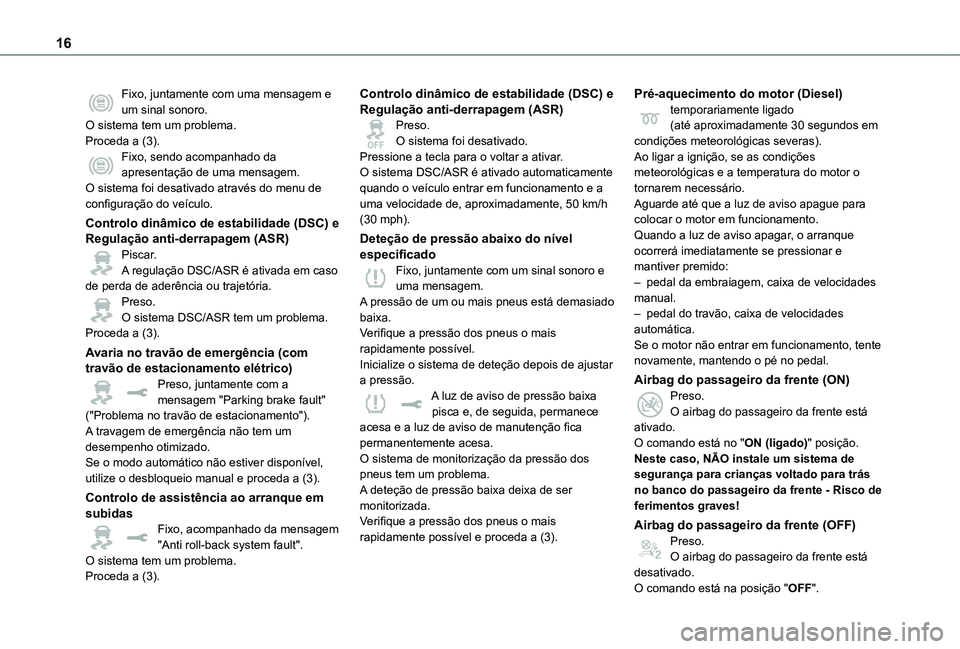

16
Fixo, juntamente com uma mensagem e um sinal sonoro.O sistema tem um problema.Proceda a (3).Fixo, sendo acompanhado da apresentação de uma mensagem.O sistema foi desativado através do menu de configuração do veículo.
Controlo dinâmico de estabilidade (DSC) e Regulação anti-derrapagem (ASR)Piscar.A regulação DSC/ASR é ativada em caso de perda de aderência ou trajetória.Preso.O sistema DSC/ASR tem um problema.Proceda a (3).
Avaria no travão de emergência (com travão de estacionamento elétrico)Preso, juntamente com a mensagem "Parking brake fault" ("Problema no travão de estacionamento").A travagem de emergência não tem um
desempenho otimizado.Se o modo automático não estiver disponível, utilize o desbloqueio manual e proceda a (3).
Controlo de assistência ao arranque em subidasFixo, acompanhado da mensagem "Anti roll-back system fault".O sistema tem um problema.Proceda a (3).
Controlo dinâmico de estabilidade (DSC) e Regulação anti-derrapagem (ASR)Preso.O sistema foi desativado.Pressione a tecla para o voltar a ativar.O sistema DSC/ASR é ativado automaticamente quando o veículo entrar em funcionamento e a uma velocidade de, aproximadamente, 50 km/h (30 mph).
Deteção de pressão abaixo do nível especificadoFixo, juntamente com um sinal sonoro e uma mensagem.A pressão de um ou mais pneus está demasiado baixa.Verifique a pressão dos pneus o mais rapidamente possível.Inicialize o sistema de deteção depois de ajustar a pressão.A luz de aviso de pressão baixa pisca e, de seguida, permanece acesa e a luz de aviso de manutenção fica permanentemente acesa.
O sistema de monitorização da pressão dos pneus tem um problema.A deteção de pressão baixa deixa de ser monitorizada.Verifique a pressão dos pneus o mais rapidamente possível e proceda a (3).
Pré-aquecimento do motor (Diesel)temporariamente ligado(até aproximadamente 30 segundos em condições meteorológicas severas).Ao ligar a ignição, se as condições meteorológicas e a temperatura do motor o tornarem necessário.Aguarde até que a luz de aviso apague para colocar o motor em funcionamento.Quando a luz de aviso apagar, o arranque ocorrerá imediatamente se pressionar e mantiver premido:– pedal da embraiagem, caixa de velocidades manual.– pedal do travão, caixa de velocidades automática.Se o motor não entrar em funcionamento, tente novamente, mantendo o pé no pedal.
Airbag do passageiro da frente (ON)Preso.O airbag do passageiro da frente está ativado. O comando está no "ON (ligado)" posição.
Neste caso, NÃO instale um sistema de segurança para crianças voltado para trás no banco do passageiro da frente - Risco de ferimentos graves!
Airbag do passageiro da frente (OFF)Preso.O airbag do passageiro da frente está desativado.O comando está na posição "OFF".

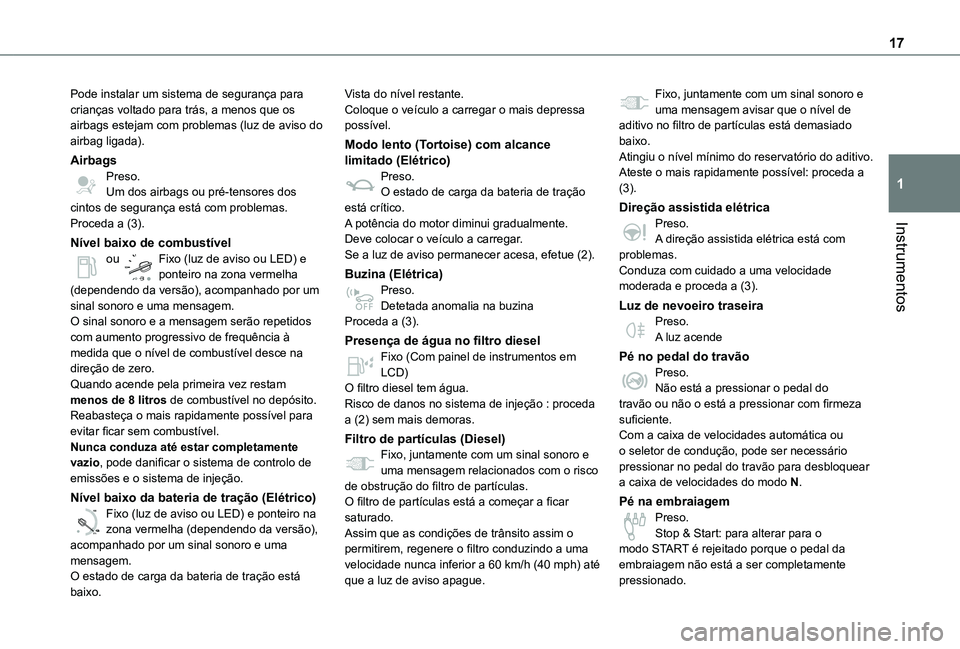

17
Instrumentos
1
Pode instalar um sistema de segurança para crianças voltado para trás, a menos que os airbags estejam com problemas (luz de aviso do airbag ligada).
AirbagsPreso.Um dos airbags ou pré-tensores dos cintos de segurança está com problemas.Proceda a (3).
Nível baixo de combustívelou Fixo (luz de aviso ou LED) e ponteiro na zona vermelha (dependendo da versão), acompanhado por um sinal sonoro e uma mensagem.O sinal sonoro e a mensagem serão repetidos com aumento progressivo de frequência à medida que o nível de combustível desce na direção de zero.Quando acende pela primeira vez restam menos de 8 litros de combustível no depósito.Reabasteça o mais rapidamente possível para evitar ficar sem combustível.
Nunca conduza até estar completamente vazio, pode danificar o sistema de controlo de emissões e o sistema de injeção.
Nível baixo da bateria de tração (Elétrico)
0 %
100
Fixo (luz de aviso ou LED) e ponteiro na zona vermelha (dependendo da versão), acompanhado por um sinal sonoro e uma mensagem.O estado de carga da bateria de tração está baixo.
Vista do nível restante.Coloque o veículo a carregar o mais depressa possível.
Modo lento (Tortoise) com alcance limitado (Elétrico)Preso.O estado de carga da bateria de tração está crítico.A potência do motor diminui gradualmente.Deve colocar o veículo a carregar.Se a luz de aviso permanecer acesa, efetue (2).
Buzina (Elétrica)Preso.Detetada anomalia na buzinaProceda a (3).
Presença de água no filtro dieselFixo (Com painel de instrumentos em LCD)O filtro diesel tem água.Risco de danos no sistema de injeção : proceda a (2) sem mais demoras.
Filtro de partículas (Diesel)
Fixo, juntamente com um sinal sonoro e uma mensagem relacionados com o risco de obstrução do filtro de partículas.O filtro de partículas está a começar a ficar saturado.Assim que as condições de trânsito assim o permitirem, regenere o filtro conduzindo a uma velocidade nunca inferior a 60 km/h (40 mph) até que a luz de aviso apague.
Fixo, juntamente com um sinal sonoro e uma mensagem avisar que o nível de aditivo no filtro de partículas está demasiado baixo.Atingiu o nível mínimo do reservatório do aditivo.Ateste o mais rapidamente possível: proceda a (3).
Direção assistida elétricaPreso.A direção assistida elétrica está com problemas.Conduza com cuidado a uma velocidade moderada e proceda a (3).
Luz de nevoeiro traseiraPreso.A luz acende
Pé no pedal do travãoPreso.Não está a pressionar o pedal do travão ou não o está a pressionar com firmeza suficiente.Com a caixa de velocidades automática ou
o seletor de condução, pode ser necessário pressionar no pedal do travão para desbloquear a caixa de velocidades do modo N.
Pé na embraiagemPreso.Stop & Start: para alterar para o modo START é rejeitado porque o pedal da embraiagem não está a ser completamente pressionado.

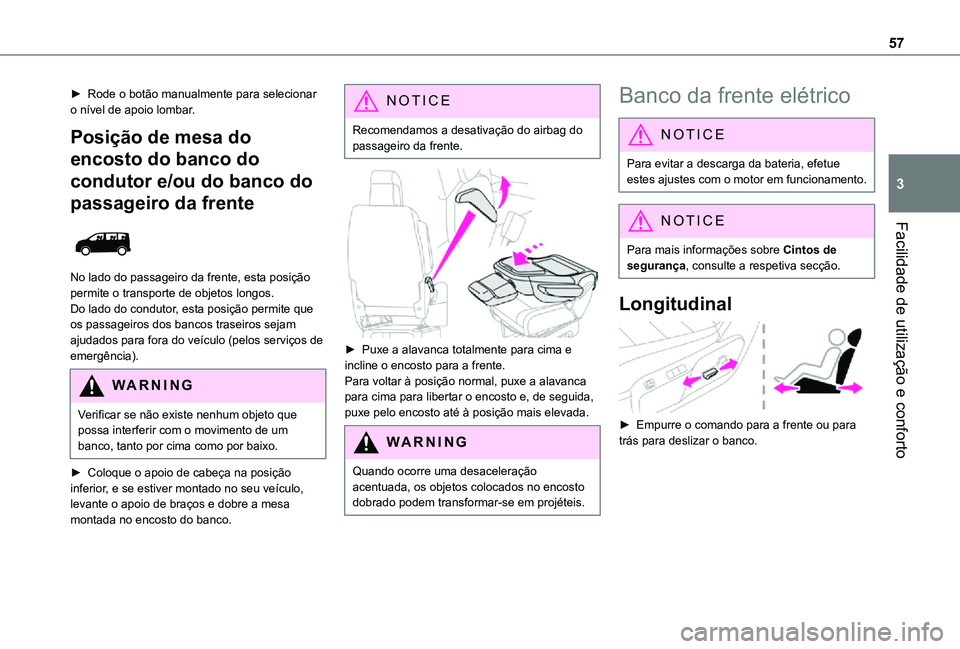

57
Facilidade de utilização e conforto
3
► Rode o botão manualmente para selecionar o nível de apoio lombar.
Posição de mesa do
encosto do banco do
condutor e/ou do banco do
passageiro da frente

No lado do passageiro da frente, esta posição permite o transporte de objetos longos.Do lado do condutor, esta posição permite que os passageiros dos bancos traseiros sejam ajudados para fora do veículo (pelos serviços de emergência).
WARNI NG
Verificar se não existe nenhum objeto que possa interferir com o movimento de um banco, tanto por cima como por baixo.
► Coloque o apoio de cabeça na posição inferior, e se estiver montado no seu veículo, levante o apoio de braços e dobre a mesa montada no encosto do banco.
NOTIC E
Recomendamos a desativação do airbag do passageiro da frente.


► Puxe a alavanca totalmente para cima e incline o encosto para a frente.Para voltar à posição normal, puxe a alavanca para cima para libertar o encosto e, de seguida, puxe pelo encosto até à posição mais elevada.
WARNI NG
Quando ocorre uma desaceleração acentuada, os objetos colocados no encosto dobrado podem transformar-se em projéteis.
Banco da frente elétrico
NOTIC E
Para evitar a descarga da bateria, efetue estes ajustes com o motor em funcionamento.
NOTIC E
Para mais informações sobre Cintos de segurança, consulte a respetiva secção.
Longitudinal

► Empurre o comando para a frente ou para trás para deslizar o banco.

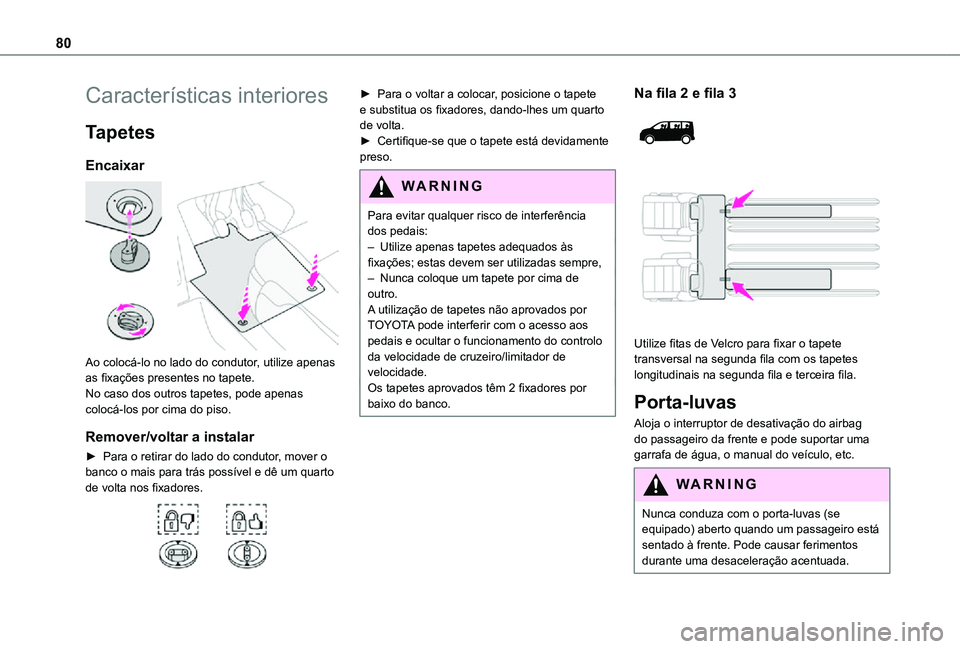

80
Características interiores
Tapetes
Encaixar

Ao colocá-lo no lado do condutor, utilize apenas as fixações presentes no tapete.No caso dos outros tapetes, pode apenas colocá-los por cima do piso.
Remover/voltar a instalar
► Para o retirar do lado do condutor, mover o banco o mais para trás possível e dê um quarto de volta nos fixadores.

► Para o voltar a colocar, posicione o tapete e substitua os fixadores, dando-lhes um quarto de volta.► Certifique-se que o tapete está devidamente preso.
WARNI NG
Para evitar qualquer risco de interferência dos pedais:
– Utilize apenas tapetes adequados às fixações; estas devem ser utilizadas sempre,– Nunca coloque um tapete por cima de outro.A utilização de tapetes não aprovados por TOYOTA pode interferir com o acesso aos pedais e ocultar o funcionamento do controlo da velocidade de cruzeiro/limitador de velocidade.Os tapetes aprovados têm 2 fixadores por baixo do banco.
Na fila 2 e fila 3


Utilize fitas de Velcro para fixar o tapete transversal na segunda fila com os tapetes longitudinais na segunda fila e terceira fila.
Porta-luvas
Aloja o interruptor de desativação do airbag do passageiro da frente e pode suportar uma garrafa de água, o manual do veículo, etc.
WARNI NG
Nunca conduza com o porta-luvas (se equipado) aberto quando um passageiro está sentado à frente. Pode causar ferimentos durante uma desaceleração acentuada.

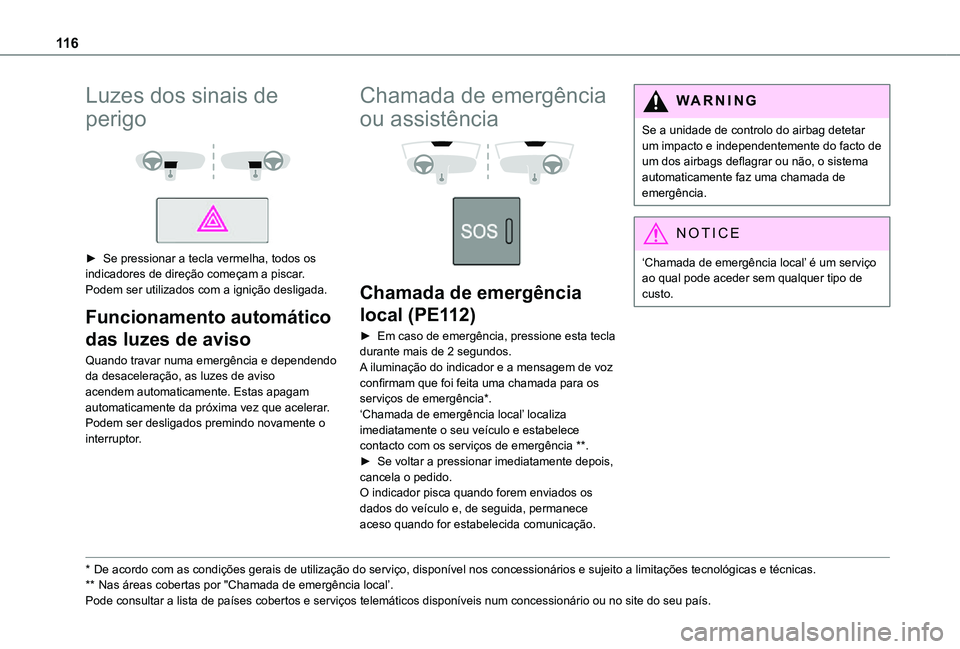

11 6
Luzes dos sinais de
perigo


► Se pressionar a tecla vermelha, todos os indicadores de direção começam a piscar.Podem ser utilizados com a ignição desligada.
Funcionamento automático
das luzes de aviso
Quando travar numa emergência e dependendo da desaceleração, as luzes de aviso acendem automaticamente. Estas apagam automaticamente da próxima vez que acelerar.Podem ser desligados premindo novamente o interruptor.
* De acordo com as condições gerais de utilização do serviço, disponível nos concessionários e sujeito a limitações tecnológicas e técnicas.
** Nas áreas cobertas por "Chamada de emergência local’.
Pode consultar a lista de países cobertos e serviços telemático\
s disponíveis num concessionário ou no site do seu país.
Chamada de emergência
ou assistência


Chamada de emergência
local (PE112)
► Em caso de emergência, pressione esta tecla durante mais de 2 segundos.A iluminação do indicador e a mensagem de voz confirmam que foi feita uma chamada para os serviços de emergência*.‘Chamada de emergência local’ localiza imediatamente o seu veículo e estabelece contacto com os serviços de emergência **.► Se voltar a pressionar imediatamente depois, cancela o pedido.O indicador pisca quando forem enviados os dados do veículo e, de seguida, permanece aceso quando for estabelecida comunicação.
WARNI NG
Se a unidade de controlo do airbag detetar um impacto e independentemente do facto de um dos airbags deflagrar ou não, o sistema automaticamente faz uma chamada de emergência.
NOTIC E
‘Chamada de emergência local’ é um serviço ao qual pode aceder sem qualquer tipo de custo.
