2021 TOYOTA PROACE CITY VERSO ad blue

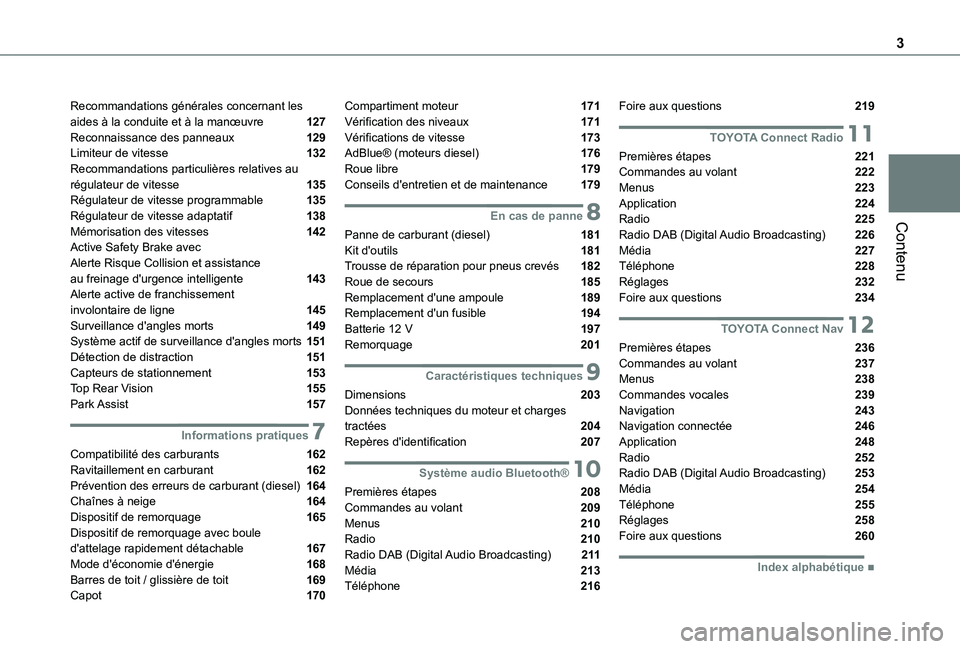

3
Contenu
Recommandations générales concernant les aides à la conduite et à la manœuvre 127Reconnaissance des panneaux 129Limiteur de vitesse 132Recommandations particulières relatives au régulateur de vitesse 135Régulateur de vitesse programmable 135Régulateur de vitesse adaptatif 138Mémorisation des vitesses 142Active Safety Brake avec Alerte Risque Collision et assistance au freinage d'urgence intelligente 143Alerte active de franchissement involontaire de ligne 145Surveillance d'angles morts 149Système actif de surveillance d'angles morts 151Détection de distraction 151Capteurs de stationnement 153Top Rear Vision 155Park Assist 157
7Informations pratiques
Compatibilité des carburants 162Ravitaillement en carburant 162Prévention des erreurs de carburant (diesel) 164Chaînes à neige 164Dispositif de remorquage 165Dispositif de remorquage avec boule d'attelage rapidement détachable 167Mode d'économie d'énergie 168Barres de toit / glissière de toit 169
Capot 170
Compartiment moteur 171Vérification des niveaux 171Vérifications de vitesse 173AdBlue® (moteurs diesel) 176Roue libre 179Conseils d'entretien et de maintenance 179
8En cas de panne
Panne de carburant (diesel) 181Kit d'outils 181Trousse de réparation pour pneus crevés 182Roue de secours 185Remplacement d'une ampoule 189Remplacement d'un fusible 194Batterie 12 V 197Remorquage 201
9Caractéristiques techniques
Dimensions 203Données techniques du moteur et charges tractées 204Repères d'identification 207
10Système audio Bluetooth®
Premières étapes 208Commandes au volant 209Menus 210Radio 210Radio DAB (Digital Audio Broadcasting) 2 11Média 213Téléphone 216
Foire aux questions 219
11TOYOTA Connect Radio
Premières étapes 221Commandes au volant 222Menus 223Application 224Radio 225Radio DAB (Digital Audio Broadcasting) 226Média 227Téléphone 228Réglages 232Foire aux questions 234
12TOYOTA Connect Nav
Premières étapes 236Commandes au volant 237Menus 238Commandes vocales 239Navigation 243Navigation connectée 246Application 248
Radio 252Radio DAB (Digital Audio Broadcasting) 253Média 254Téléphone 255Réglages 258Foire aux questions 260
 ■Index alphabétique

10
Tableau de bord avec matrice

1.Réglages du limiteur de vitesse ou du régulateur de vitesse
2.Témoin de rapport engagéRapport avec boîte de vitesses automatique
3.Compteur de vitesse numérique (km/h ou mph) avec tableau de bord à texte LCD et à symboles LCD.Zone d'affichage avec tableau de bord à matrice : alerte ou message d'état des fonctions, ordinateur de bord, compteur de
vitesse numérique (km/h ou mph), etc.
4.Témoin d'entretien, puis enregistreur de la distance totale (km ou miles) et enregistreur de la distance parcourue (km/miles)Zone d'affichage avec tableau de bord à texte LCD : alerte ou message d'état des fonctions, ordinateur de bord, etc.
5.Jauge de température du liquide de refroidissement du moteur.
6.Témoin de niveau d'huile moteur.
7.Jauge de carburant.
Boutons de commande

Tableau de bord avec symboles LCD
A.Atténuateur d'éclairageAprès un appui long sur SET: modifiez les valeurs de durée et les unités réglées.
B.Rappel des informations relatives à l'entretien ou autonomie avec le système SCR activé et le AdBlue®.Réinitialisez la fonction sélectionnée (témoin d'entretien ou enregistrement de la distance
du trajet).Après un appui long : modifiez les valeurs de durée et les unités réglées.
Tableau de bord avec texte LCD
Tableau de bord avec matrice
A.Rappel temporaire des informations relatives à l'entretien ou autonomie avec le système
SCR et l'AdBlue®.En fonction de la version : revenir à un niveau ou désactiver l'opération actuelle
B.Atténuateur d'éclairageEn fonction de la version : parcourir un menu ou une liste ou changer une valeur.
C.Réinitialiser l'enregistreur de distance de trajet (appui long).Réinitialiser le témoin d'entretien.En fonction de la version : entrer dans le menu de configuration et confirmer un choix (appui court).

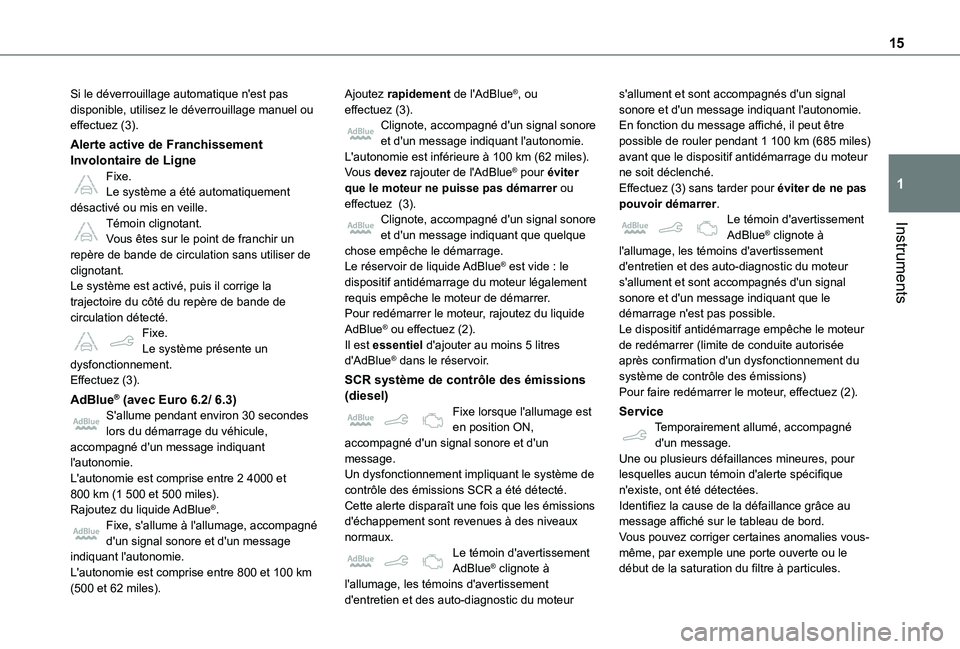

15
Instruments
1
Si le déverrouillage automatique n'est pas disponible, utilisez le déverrouillage manuel ou effectuez (3).
Alerte active de Franchissement Involontaire de LigneFixe.Le système a été automatiquement désactivé ou mis en veille.Témoin clignotant.Vous êtes sur le point de franchir un repère de bande de circulation sans utiliser de clignotant.Le système est activé, puis il corrige la trajectoire du côté du repère de bande de circulation détecté.Fixe.Le système présente un dysfonctionnement.Effectuez (3).
AdBlue® (avec Euro 6.2/ 6.3)S'allume pendant environ 30 secondes lors du démarrage du véhicule,
accompagné d'un message indiquant l'autonomie.L'autonomie est comprise entre 2 4000 et 800 km (1 500 et 500 miles).Rajoutez du liquide AdBlue®.Fixe, s'allume à l'allumage, accompagné d'un signal sonore et d'un message indiquant l'autonomie.L'autonomie est comprise entre 800 et 100 km (500 et 62 miles).
Ajoutez rapidement de l'AdBlue®, ou effectuez (3).Clignote, accompagné d'un signal sonore et d'un message indiquant l'autonomie.L'autonomie est inférieure à 100 km (62 miles).Vous devez rajouter de l'AdBlue® pour éviter que le moteur ne puisse pas démarrer ou effectuez (3).Clignote, accompagné d'un signal sonore et d'un message indiquant que quelque chose empêche le démarrage.Le réservoir de liquide AdBlue® est vide : le dispositif antidémarrage du moteur légalement requis empêche le moteur de démarrer.Pour redémarrer le moteur, rajoutez du liquide AdBlue® ou effectuez (2).Il est essentiel d'ajouter au moins 5 litres d'AdBlue® dans le réservoir.
SCR système de contrôle des émissions (diesel)Fixe lorsque l'allumage est en position ON, accompagné d'un signal sonore et d'un
message.Un dysfonctionnement impliquant le système de contrôle des émissions SCR a été détecté.Cette alerte disparaît une fois que les émissions d'échappement sont revenues à des niveaux normaux.Le témoin d'avertissement AdBlue® clignote à l'allumage, les témoins d'avertissement
d'entretien et des auto-diagnostic du moteur
s'allument et sont accompagnés d'un signal sonore et d'un message indiquant l'autonomie.En fonction du message affiché, il peut être possible de rouler pendant 1 100 km (685 miles) avant que le dispositif antidémarrage du moteur ne soit déclenché.Effectuez (3) sans tarder pour éviter de ne pas pouvoir démarrer.Le témoin d'avertissement AdBlue® clignote à l'allumage, les témoins d'avertissement d'entretien et des auto-diagnostic du moteur s'allument et sont accompagnés d'un signal sonore et d'un message indiquant que le démarrage n'est pas possible.Le dispositif antidémarrage empêche le moteur de redémarrer (limite de conduite autorisée après confirmation d'un dysfonctionnement du système de contrôle des émissions)Pour faire redémarrer le moteur, effectuez (2).
ServiceTemporairement allumé, accompagné d'un message.
Une ou plusieurs défaillances mineures, pour lesquelles aucun témoin d'alerte spécifique n'existe, ont été détectées.Identifiez la cause de la défaillance grâce au message affiché sur le tableau de bord.Vous pouvez corriger certaines anomalies vous-même, par exemple une porte ouverte ou le début de la saturation du filtre à particules.

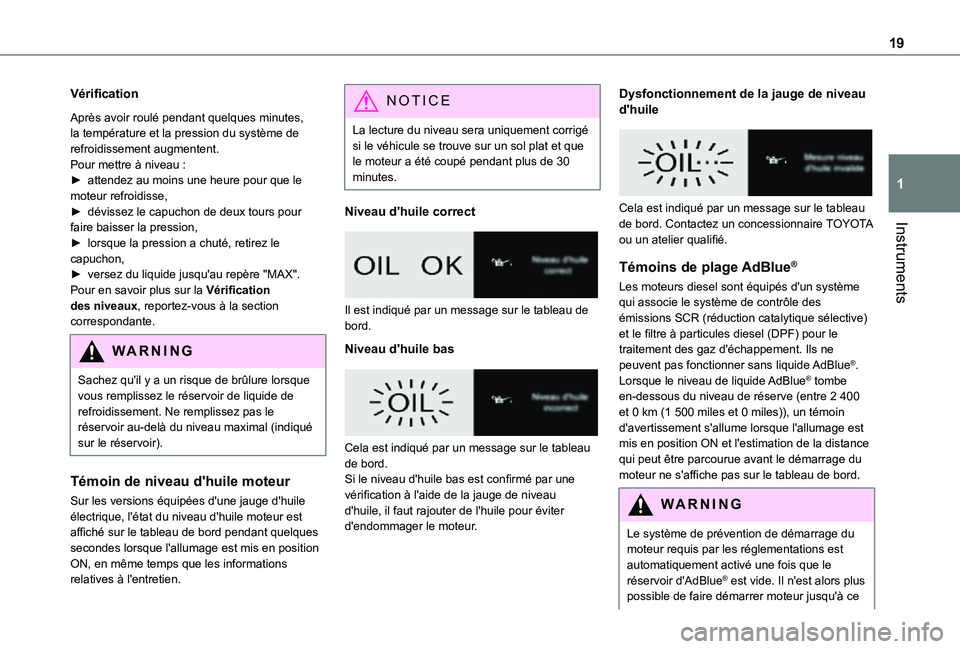

19
Instruments
1
Vérification
Après avoir roulé pendant quelques minutes, la température et la pression du système de refroidissement augmentent.Pour mettre à niveau :► attendez au moins une heure pour que le moteur refroidisse,► dévissez le capuchon de deux tours pour faire baisser la pression,► lorsque la pression a chuté, retirez le capuchon,► versez du liquide jusqu'au repère "MAX".Pour en savoir plus sur la Vérification des niveaux, reportez-vous à la section correspondante.
WARNI NG
Sachez qu'il y a un risque de brûlure lorsque vous remplissez le réservoir de liquide de refroidissement. Ne remplissez pas le réservoir au-delà du niveau maximal (indiqué sur le réservoir).
Témoin de niveau d'huile moteur
Sur les versions équipées d'une jauge d'huile électrique, l'état du niveau d'huile moteur est affiché sur le tableau de bord pendant quelques secondes lorsque l'allumage est mis en position ON, en même temps que les informations relatives à l'entretien.
NOTIC E
La lecture du niveau sera uniquement corrigé si le véhicule se trouve sur un sol plat et que le moteur a été coupé pendant plus de 30 minutes.
Niveau d'huile correct


Il est indiqué par un message sur le tableau de bord.
Niveau d'huile bas


Cela est indiqué par un message sur le tableau de bord.Si le niveau d'huile bas est confirmé par une vérification à l'aide de la jauge de niveau d'huile, il faut rajouter de l'huile pour éviter d'endommager le moteur.
Dysfonctionnement de la jauge de niveau d'huile


Cela est indiqué par un message sur le tableau de bord. Contactez un concessionnaire TOYOTA ou un atelier qualifié.
Témoins de plage AdBlue®
Les moteurs diesel sont équipés d'un système qui associe le système de contrôle des émissions SCR (réduction catalytique sélective) et le filtre à particules diesel (DPF) pour le traitement des gaz d'échappement. Ils ne peuvent pas fonctionner sans liquide AdBlue®.Lorsque le niveau de liquide AdBlue® tombe en-dessous du niveau de réserve (entre 2 400 et 0 km (1 500 miles et 0 miles)), un témoin d'avertissement s'allume lorsque l'allumage est mis en position ON et l'estimation de la distance
qui peut être parcourue avant le démarrage du moteur ne s'affiche pas sur le tableau de bord.
WARNI NG
Le système de prévention de démarrage du
moteur requis par les réglementations est automatiquement activé une fois que le réservoir d'AdBlue® est vide. Il n'est alors plus possible de faire démarrer moteur jusqu'à ce

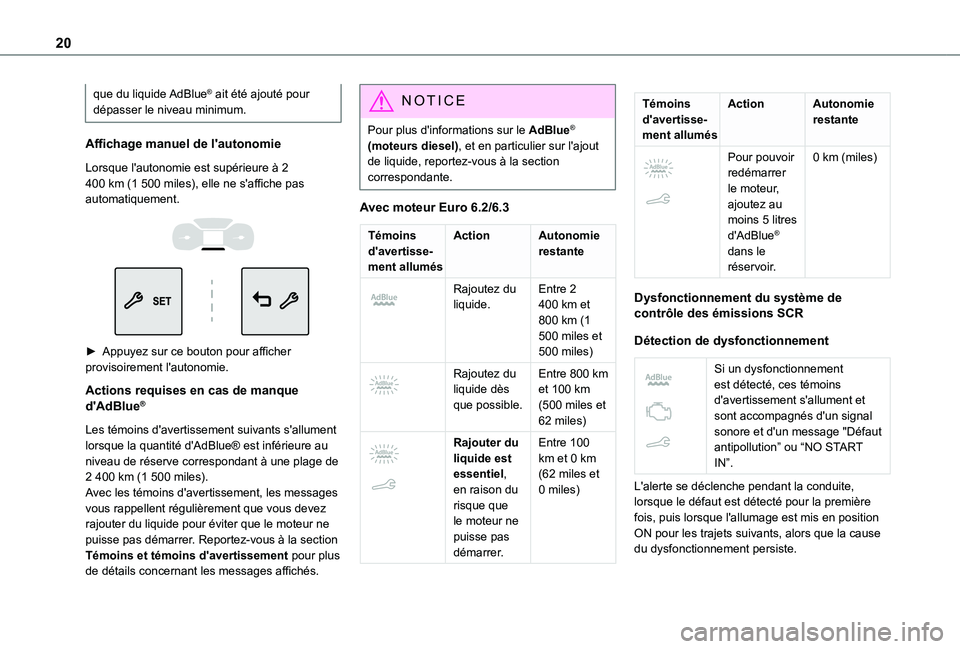

20
que du liquide AdBlue® ait été ajouté pour dépasser le niveau minimum.
Affichage manuel de l'autonomie
Lorsque l'autonomie est supérieure à 2 400 km (1 500 miles), elle ne s'affiche pas automatiquement.


► Appuyez sur ce bouton pour afficher provisoirement l'autonomie.
Actions requises en cas de manque d'AdBlue®
Les témoins d'avertissement suivants s'allument lorsque la quantité d'AdBlue® est inférieure au niveau de réserve correspondant à une plage de 2 400 km (1 500 miles).Avec les témoins d'avertissement, les messages vous rappellent régulièrement que vous devez rajouter du liquide pour éviter que le moteur ne puisse pas démarrer. Reportez-vous à la section Témoins et témoins d'avertissement pour plus de détails concernant les messages affichés.
NOTIC E
Pour plus d'informations sur le AdBlue® (moteurs diesel), et en particulier sur l'ajout de liquide, reportez-vous à la section correspondante.
Avec moteur Euro 6.2/6.3
Témoins
d'avertisse-ment allumés
ActionAutonomie
restante


Rajoutez du liquide.Entre 2 400 km et 800 km (1 500 miles et 500 miles)

Rajoutez du liquide dès que possible.
Entre 800 km et 100 km (500 miles et 62 miles)

Rajouter du liquide est essentiel, en raison du risque que le moteur ne puisse pas
démarrer.
Entre 100 km et 0 km (62 miles et 0 miles)
Témoins d'avertisse-ment allumés
ActionAutonomie restante


Pour pouvoir redémarrer le moteur, ajoutez au moins 5 litres d'AdBlue®
dans le réservoir.
0 km (miles)
Dysfonctionnement du système de contrôle des émissions SCR
Détection de dysfonctionnement


Si un dysfonctionnement est détecté, ces témoins d'avertissement s'allument et sont accompagnés d'un signal sonore et d'un message "Défaut
antipollution” ou “NO START IN”.
L'alerte se déclenche pendant la conduite, lorsque le défaut est détecté pour la première fois, puis lorsque l'allumage est mis en position ON pour les trajets suivants, alors que la cause
du dysfonctionnement persiste.

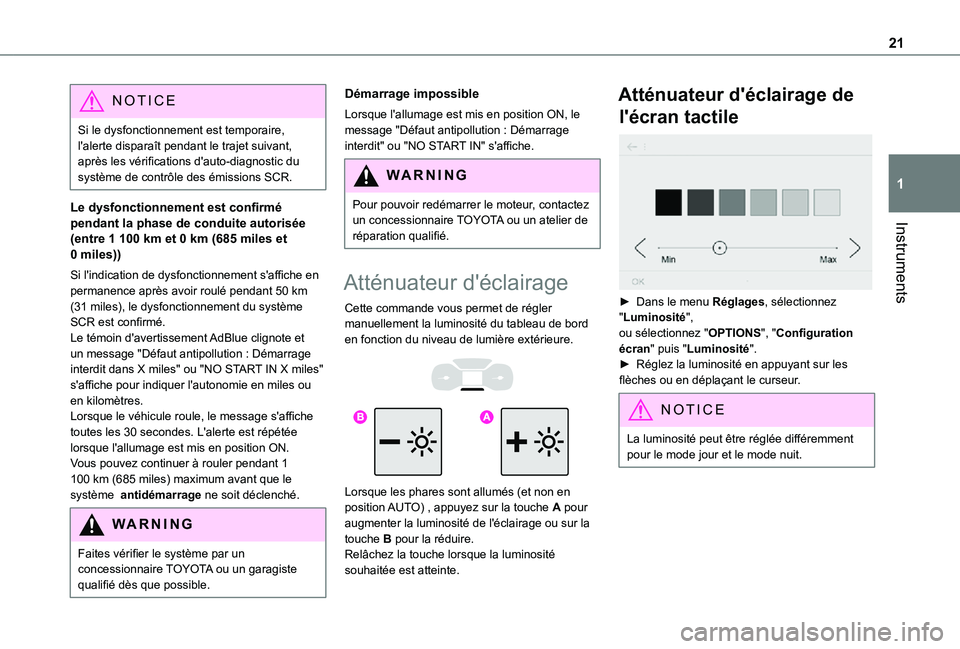

21
Instruments
1
NOTIC E
Si le dysfonctionnement est temporaire, l'alerte disparaît pendant le trajet suivant, après les vérifications d'auto-diagnostic du système de contrôle des émissions SCR.
Le dysfonctionnement est confirmé pendant la phase de conduite autorisée (entre 1 100 km et 0 km (685 miles et 0 miles))
Si l'indication de dysfonctionnement s'affiche en permanence après avoir roulé pendant 50 km (31 miles), le dysfonctionnement du système SCR est confirmé.Le témoin d'avertissement AdBlue clignote et un message "Défaut antipollution : Démarrage interdit dans X miles" ou "NO START IN X miles" s'affiche pour indiquer l'autonomie en miles ou en kilomètres.Lorsque le véhicule roule, le message s'affiche toutes les 30 secondes. L'alerte est répétée
lorsque l'allumage est mis en position ON.Vous pouvez continuer à rouler pendant 1 100 km (685 miles) maximum avant que le système antidémarrage ne soit déclenché.
WARNI NG
Faites vérifier le système par un concessionnaire TOYOTA ou un garagiste qualifié dès que possible.
Démarrage impossible
Lorsque l'allumage est mis en position ON, le message "Défaut antipollution : Démarrage interdit" ou "NO START IN" s'affiche.
WARNI NG
Pour pouvoir redémarrer le moteur, contactez un concessionnaire TOYOTA ou un atelier de réparation qualifié.
Atténuateur d'éclairage
Cette commande vous permet de régler manuellement la luminosité du tableau de bord en fonction du niveau de lumière extérieure.


Lorsque les phares sont allumés (et non en position AUTO) , appuyez sur la touche A pour augmenter la luminosité de l'éclairage ou sur la touche B pour la réduire.
Relâchez la touche lorsque la luminosité souhaitée est atteinte.
Atténuateur d'éclairage de
l'écran tactile

► Dans le menu Réglages, sélectionnez "Luminosité",ou sélectionnez "OPTIONS", "Configuration écran" puis "Luminosité".► Réglez la luminosité en appuyant sur les flèches ou en déplaçant le curseur.
NOTIC E
La luminosité peut être réglée différemment pour le mode jour et le mode nuit.

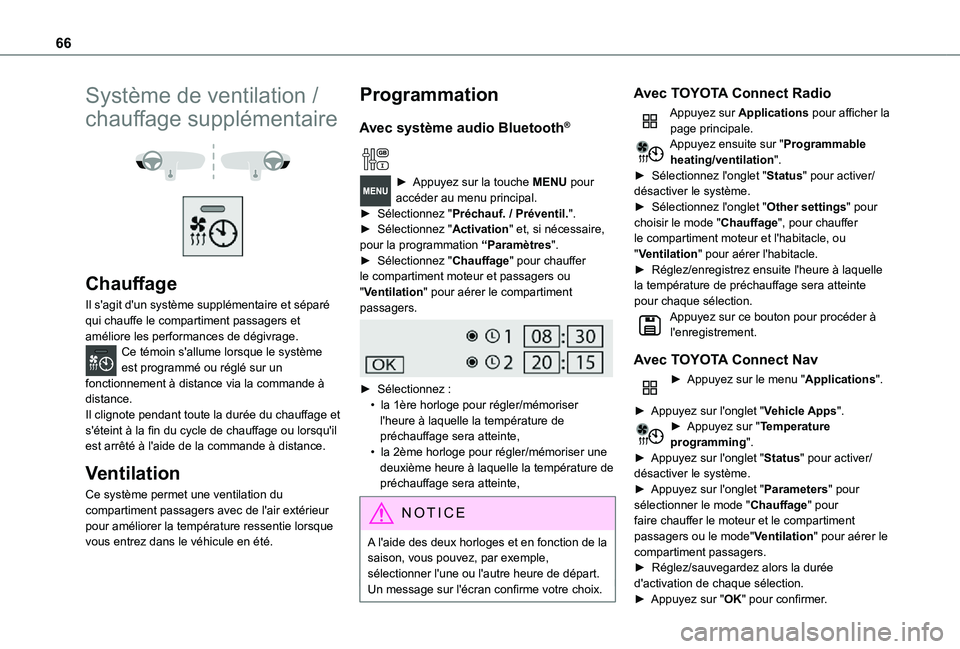

66
Système de ventilation /
chauffage supplémentaire


Chauffage
Il s'agit d'un système supplémentaire et séparé qui chauffe le compartiment passagers et améliore les performances de dégivrage.Ce témoin s'allume lorsque le système est programmé ou réglé sur un fonctionnement à distance via la commande à distance.Il clignote pendant toute la durée du chauffage et s'éteint à la fin du cycle de chauffage ou lorsqu'il est arrêté à l'aide de la commande à distance.
Ventilation
Ce système permet une ventilation du compartiment passagers avec de l'air extérieur pour améliorer la température ressentie lorsque vous entrez dans le véhicule en été.
Programmation
Avec système audio Bluetooth®

► Appuyez sur la touche MENU pour accéder au menu principal. ► Sélectionnez "Préchauf. / Préventil.".► Sélectionnez "Activation" et, si nécessaire, pour la programmation “Paramètres".► Sélectionnez "Chauffage" pour chauffer le compartiment moteur et passagers ou "Ventilation" pour aérer le compartiment passagers.

► Sélectionnez :• la 1ère horloge pour régler/mémoriser l'heure à laquelle la température de préchauffage sera atteinte,• la 2ème horloge pour régler/mémoriser une deuxième heure à laquelle la température de préchauffage sera atteinte,
N OTIC E
A l'aide des deux horloges et en fonction de la saison, vous pouvez, par exemple, sélectionner l'une ou l'autre heure de départ.Un message sur l'écran confirme votre choix.
Avec TOYOTA Connect Radio
Appuyez sur Applications pour afficher la page principale.Appuyez ensuite sur "Programmable heating/ventilation".► Sélectionnez l'onglet "Status" pour activer/désactiver le système.► Sélectionnez l'onglet "Other settings" pour choisir le mode "Chauffage", pour chauffer le compartiment moteur et l'habitacle, ou "Ventilation" pour aérer l'habitacle.► Réglez/enregistrez ensuite l'heure à laquelle la température de préchauffage sera atteinte pour chaque sélection.Appuyez sur ce bouton pour procéder à l'enregistrement.
Avec TOYOTA Connect Nav
► Appuyez sur le menu "Applications".
► Appuyez sur l'onglet "Vehicle Apps".► Appuyez sur "Temperature programming".
► Appuyez sur l'onglet "Status" pour activer/désactiver le système.► Appuyez sur l'onglet "Parameters" pour sélectionner le mode "Chauffage" pour faire chauffer le moteur et le compartiment passagers ou le mode"Ventilation" pour aérer le compartiment passagers.► Réglez/sauvegardez alors la durée d'activation de chaque sélection.
► Appuyez sur "OK" pour confirmer.

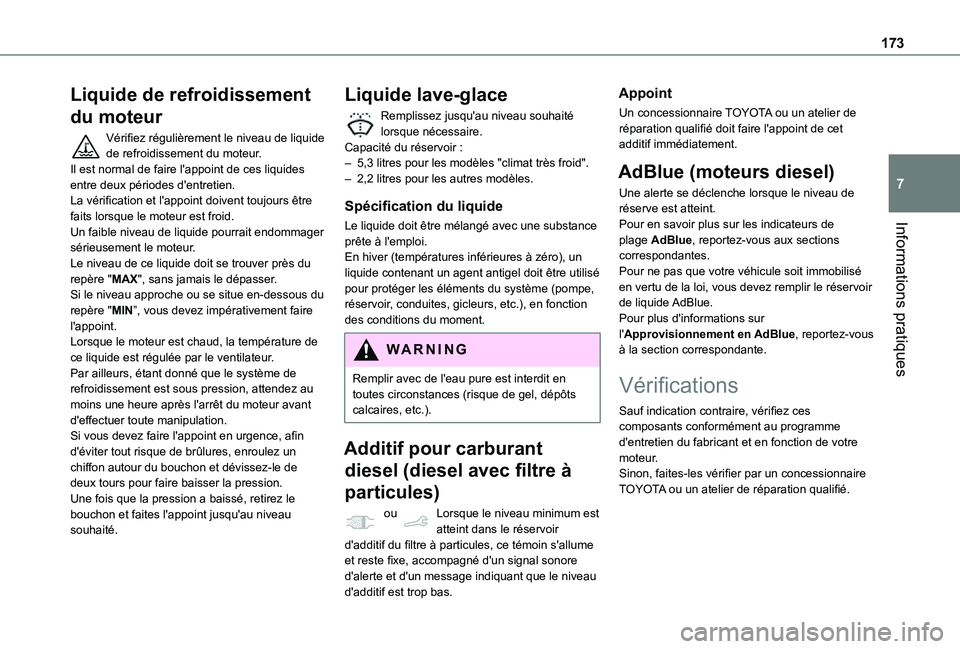

173
Informations pratiques
7
Liquide de refroidissement
du moteur
Vérifiez régulièrement le niveau de liquide de refroidissement du moteur.Il est normal de faire l'appoint de ces liquides entre deux périodes d'entretien.La vérification et l'appoint doivent toujours être faits lorsque le moteur est froid.Un faible niveau de liquide pourrait endommager sérieusement le moteur.Le niveau de ce liquide doit se trouver près du repère "MAX", sans jamais le dépasser.Si le niveau approche ou se situe en-dessous du repère "MIN”, vous devez impérativement faire l'appoint.Lorsque le moteur est chaud, la température de ce liquide est régulée par le ventilateur.Par ailleurs, étant donné que le système de refroidissement est sous pression, attendez au moins une heure après l'arrêt du moteur avant d'effectuer toute manipulation.Si vous devez faire l'appoint en urgence, afin
d'éviter tout risque de brûlures, enroulez un chiffon autour du bouchon et dévissez-le de deux tours pour faire baisser la pression.Une fois que la pression a baissé, retirez le bouchon et faites l'appoint jusqu'au niveau souhaité.
Liquide lave-glace
Remplissez jusqu'au niveau souhaité lorsque nécessaire.Capacité du réservoir :– 5,3 litres pour les modèles "climat très froid".– 2,2 litres pour les autres modèles.
Spécification du liquide
Le liquide doit être mélangé avec une substance prête à l'emploi.En hiver (températures inférieures à zéro), un liquide contenant un agent antigel doit être utilisé pour protéger les éléments du système (pompe, réservoir, conduites, gicleurs, etc.), en fonction des conditions du moment.
WARNI NG
Remplir avec de l'eau pure est interdit en toutes circonstances (risque de gel, dépôts calcaires, etc.).
Additif pour carburant
diesel (diesel avec filtre à
particules)
ou Lorsque le niveau minimum est atteint dans le réservoir d'additif du filtre à particules, ce témoin s'allume et reste fixe, accompagné d'un signal sonore d'alerte et d'un message indiquant que le niveau d'additif est trop bas.
Appoint
Un concessionnaire TOYOTA ou un atelier de réparation qualifié doit faire l'appoint de cet additif immédiatement.
AdBlue (moteurs diesel)
Une alerte se déclenche lorsque le niveau de réserve est atteint.Pour en savoir plus sur les indicateurs de plage AdBlue, reportez-vous aux sections correspondantes.Pour ne pas que votre véhicule soit immobilisé en vertu de la loi, vous devez remplir le réservoir de liquide AdBlue.Pour plus d'informations sur l'Approvisionnement en AdBlue, reportez-vous à la section correspondante.
Vérifications
Sauf indication contraire, vérifiez ces composants conformément au programme d'entretien du fabricant et en fonction de votre
moteur.Sinon, faites-les vérifier par un concessionnaire TOYOTA ou un atelier de réparation qualifié.
