2021 TOYOTA PROACE CITY VERSO zapalování

11
Přístroje
1
Otáčkoměr


Otáčkoměr (× 1000 ot./min).
Výstražné a informační
kontrolky
Zobrazují se jako symboly. Výstražné a informační kontrolky informují řidiře o poruše (výstražné kontrolky) nebo provozním stavu systému (informační kontrolky činnosti nebo deaktivace). Určité kontrolky svítí dvěma způsoby (svítí nebo blikají) a/nebo různými barvami.
Související varování
Rozsvícení kontrolky může být doprovázeno zvukovým signálem a/nebo zobrazením zprávy
na displeji.Určení souvislosti mezi typem upozornění s provozním stavem vozidla umožňuje určit, zda
je situace normální nebo zda došlo k poruše. Další informace najdete v popisu jednotlivých kontrolek.
Když je zapalování zapnuto
Určité červené nebo oranžové výstražné kontrolky se na několik sekund po zapnutí zapalování rozsvítí. Tyto výstražné kontrolky zhasnou, jakmile bude motor nastartován.Další informace o systému nebo funkci najdete v příslušné části.
Stále svítící výstražná
kontrolka
Rozsvícení červené nebo oranžové výstražné kontrolky značí, že došlo k poruše, což vyžaduje další vyšetřování.
Pokud výstražná kontrolka zůstává svítit
Reference (1), (2) a (3) v popisu výstražné a informační kontrolky značí, zda byste měli kromě provedení doporučených akcí také kontaktovat kvalifikovaného odborníka.
(1): Vozidlo je nutné zastavit.Zastavte, jakmile to bude bezpečné, a vypněte zapalování.(2): Kontaktujte dealera TOYOTA nebo kvalifikovaný servis.(3): Navštivte dealera TOYOTA nebo kvalifikovaný servis.
Seznam výstražných
a informačních kontrolek
Červené výstražné/informační kontrolky
STOPSvítí, spolu s další výstražnou kontrolkou, za doprovodu zprávy a zvukového signálu.Byla zjištěna závažná porucha motoru, brzdového systému, posilovače řízení, automatické převodovky nebo závažná chyba elektrického systému.Proveďte postup (1) a pak (2).
Tlak motorového olejeSvítí.Došlo k poruše systému mazání motoru.Proveďte postup (1) a pak (2).
BrzdySvítí.Hladina brzdové kapaliny výrazně klesla.Proveďte postup (1), poté doplňte brzdovou kapalinu, která splňuje doporučení výrobce.
Pokud problém přetrvává, proveďte postup (2).Svítí.Systém distribuce síly elektronické brzdy (EBFD) je vadný.Proveďte postup (1) a pak (2).
Parkovací brzdaSvítí.Parkovací brzda je zatažena nebo nebyla řádně uvolněna.

13
Přístroje
1

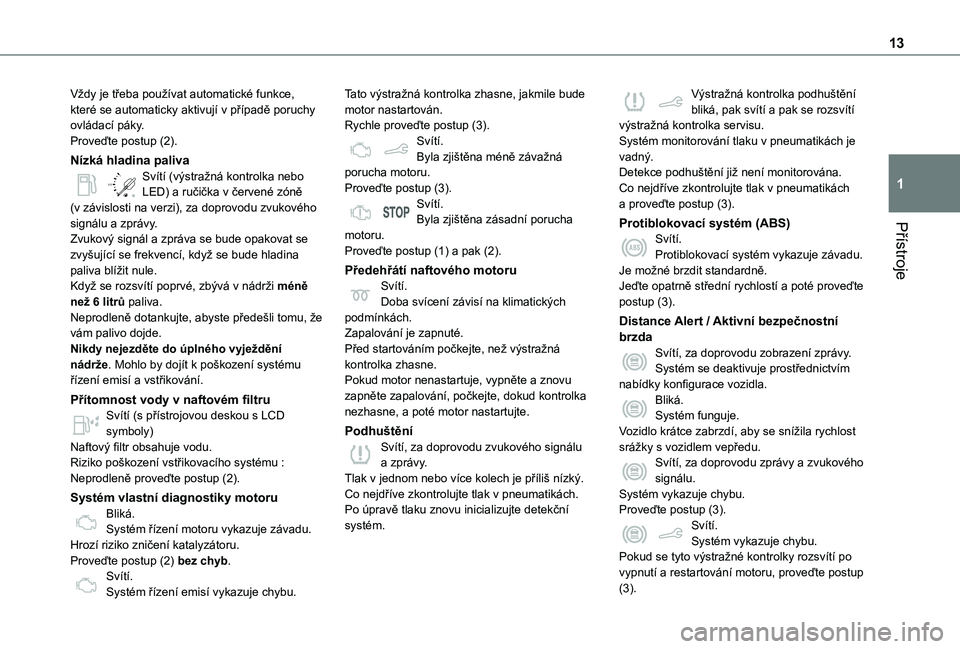

Vždy je třeba používat automatické funkce, které se automaticky aktivují v případě poruchy ovládací páky.Proveďte postup (2).
Nízká hladina paliva
/2
1 1Svítí (výstražná kontrolka nebo LED) a ručička v červené zóně (v závislosti na verzi), za doprovodu zvukového signálu a zprávy.Zvukový signál a zpráva se bude opakovat se zvyšující se frekvencí, když se bude hladina paliva blížit nule.Když se rozsvítí poprvé, zbývá v nádrži méně než 6 litrů paliva.Neprodleně dotankujte, abyste předešli tomu, že vám palivo dojde.Nikdy nejezděte do úplného vyježdění nádrže. Mohlo by dojít k poškození systému řízení emisí a vstřikování.
Přítomnost vody v naftovém filtruSvítí (s přístrojovou deskou s LCD symboly)
Naftový filtr obsahuje vodu.Riziko poškození vstřikovacího systému : Neprodleně proveďte postup (2).
Systém vlastní diagnostiky motoruBliká.Systém řízení motoru vykazuje závadu.Hrozí riziko zničení katalyzátoru.Proveďte postup (2) bez chyb.Svítí.Systém řízení emisí vykazuje chybu.
Tato výstražná kontrolka zhasne, jakmile bude motor nastartován.Rychle proveďte postup (3).Svítí.Byla zjištěna méně závažná porucha motoru.Proveďte postup (3).Svítí.Byla zjištěna zásadní porucha motoru.Proveďte postup (1) a pak (2).
Předehřátí naftového motoruSvítí.Doba svícení závisí na klimatických podmínkách.Zapalování je zapnuté.Před startováním počkejte, než výstražná kontrolka zhasne.Pokud motor nenastartuje, vypněte a znovu zapněte zapalování, počkejte, dokud kontrolka nezhasne, a poté motor nastartujte.
Podhuštění
Svítí, za doprovodu zvukového signálu a zprávy.Tlak v jednom nebo více kolech je příliš nízký.Co nejdříve zkontrolujte tlak v pneumatikách.Po úpravě tlaku znovu inicializujte detekční systém.
Výstražná kontrolka podhuštění bliká, pak svítí a pak se rozsvítí výstražná kontrolka servisu.Systém monitorování tlaku v pneumatikách je vadný.Detekce podhuštění již není monitorována.Co nejdříve zkontrolujte tlak v pneumatikách a proveďte postup (3).
Protiblokovací systém (ABS)Svítí.Protiblokovací systém vykazuje závadu.Je možné brzdit standardně.Jeďte opatrně střední rychlostí a poté proveďte postup (3).
Distance Alert / Aktivní bezpečnostní brzdaSvítí, za doprovodu zobrazení zprávy.Systém se deaktivuje prostřednictvím nabídky konfigurace vozidla.Bliká.Systém funguje.Vozidlo krátce zabrzdí, aby se snížila rychlost
srážky s vozidlem vepředu.Svítí, za doprovodu zprávy a zvukového signálu.Systém vykazuje chybu.Proveďte postup (3).Svítí.Systém vykazuje chybu.Pokud se tyto výstražné kontrolky rozsvítí po vypnutí a restartování motoru, proveďte postup (3).

14
Filtr pevných částic (nafta)Svítí, za doprovodu zvukového signálu a zprávy o riziku ucpání filtru pevných částic.Filtr pevných částic se začíná saturovat.Jakmile to provoz dovolí, regenerujte filtr jízdou při rychlosti minimálně 60 km/h, dokud výstražná kontrolka nezhasne.Svítí, za doprovodu zvukového signálu a zprávy o příliš nízké hladině aditiva ve filtru pevných částic.Bylo dosaženo minimální hladiny v nádržce na aditivum.Co nejdříve kapalinu doplňte: proveďte postup (3).
AirbagySvítí.Jeden z airbagů nebo pyrotechnických předpínačů bezpečnostních pásů je vadný.Proveďte postup (3).
Airbag spolujezdce vepředu (ZAP)Svítí.
Airbag spolujezdce vepředu byl aktivován.Ovládání je v poloze „ON“.V takovém případě NEMONTUJTE dětskou sedačku „proti směru jízdy“ na přední sedadlo spolujezdce – hrozí riziko vážného zranění.
Airbag spolujezdce vepředu (VYP)Svítí.Airbag spolujezdce vepředu byl deaktivován.
Ovládání je v poloze „OFF“.Dětskou sedačku můžete nainstalovat „proti směru jízdy“, pokud airbagy vykazují závadu (výstražná kontrolka airbagu svítí).
Dynamické řízení stability (DSC) a Regulace prokluzu (ASR)Svítí.Systém byl deaktivován.Stisknutím tlačítka jej můžete znovu aktivovat.Systém DSC/ASR se aktivuje automaticky po nastartování vozidla a od rychlosti asi 50 km/h.Bliká.Regulace DSC/ASR se aktivuje v případě ztráty přilnavosti nebo trajektorie.Svítí.Systém DSC/ASR vykazuje chybu.Proveďte postup (3).
Asistent rozjezdu do kopceSvítí a zobrazí se zpráva „Anti roll-back system fault“ (Porucha systému prevence valení zpět).Systém vykazuje chybu.
Proveďte postup (3).
Porucha nouzové brzdy (s elektrickou parkovací brzdou)Svítí, za doprovodu zprávy „Parking brake fault“.Nouzová brzda neposkytuje optimální výkon.Pokud nelze brzdu uvolnit automaticky, použijte manuální uvolnění nebo proveďte postup (3).
Aktivní varování před neúmyslným opuštěním jízdního pruhuSvítí.Systém byl automaticky deaktivován nebo přepnut do pohotovostního režimu.Ukazatel bliká.Chystáte se přejet přerušovanou čáru bez použití směrových ukazatelů.Systém se aktivuje a poté opraví trajektorii na straně detekovaného značení jízdního pruhu.Svítí.Systém vykazuje chybu.Proveďte postup (3).
AdBlue® (s Euro 6.2/ 6.3)Svítí zhruba 30 sekund po startu vozidla, za doprovodu zprávy informující o zbývající dojezdové vzdálenosti.Dojezdová vzdálenost je 2400 až 800 km.Doplňte kapalinu AdBlue®.Svítí, při zapnutí zapalování, za doprovodu zvukového signálu a zprávy informující o zbývající dojezdové vzdálenosti.Dojezdová vzdálenost je 800 až 100 km.
Neprodleně doplňte kapalinu AdBlue®, nebo proveďte postup (3).Bliká, za doprovodu zvukového signálu a zprávy informující o zbývající dojezdové vzdálenosti.Dojezdová vzdálenost je nižší než 100 km.Je nutné doplnit kapalinu AdBlue®, aby nedošlo k zamezení nastartování motoru, nebo provést postup (3).

15
Přístroje
1
Bliká, za doprovodu zvukového signálu a zprávy informující o zamezení startování.Nádrž AdBlue® je prázdná: zákonem vyžadovaný systém imobilizéru vozidla brání nastartování motoru.Chcete-li motor restartovat, doplňte kapalinu AdBlue® nebo proveďte postup (2).Je nezbytné do nádrže doplnit minimálně 5 litrů kapaliny AdBlue®.
SCR Systém řízení emisí (Diesel)Svítí při zapnutí zapalování, za doprovodu zvukového signálu a zprávy.Byla zjištěna porucha zahrnující systém řízení emisí SCR.Tato výstraha zmizí, jakmile se výfukové emise vrátí na normální úroveň.Výstražná kontrolka AdBlue® při zapnutí zapalování bliká, svítí výstražné kontrolky servisu a diagnostiky motoru, za doprovodu zvukového signálu a zprávy informující o zbývající dojezdové vzdálenosti.
V závislosti na zobrazené zprávě může být možné jet ještě 1100 km, než se spustí imobilizér motoru.Neprodleně proveďte postup (3), aby nedošlo k zamezení nastartování.Výstražná kontrolka AdBlue® při zapnutí zapalování bliká, svítí výstražné kontrolky servisu a diagnostiky motoru, za doprovodu
zvukového signálu a zprávy informující o tom, že bylo zabráněno startu.Imobilizér motoru brání restartování motoru (nad povolený limit dojezdu po potvrzení poruchy systému řízení emisí).Chcete-li motor nastartovat, proveďte postup (2).
ServisDočasně svítí, za doprovodu zobrazení zprávy.Byla detekována jedna nebo více menších závad, pro které neexistuje žádná konkrétní výstražná kontrolka.Určete příčinu závady pomocí zprávy zobrazené na přístrojové desce.Některé odchylky můžete vyřešit sami, například otevřené dveře nebo začátek saturace filtru pevných částí.V případě jakýchkoli jiných problémů, jako je například závada systému detekce podhuštění pneumatiky, proveďte postup (3).Svítí, za doprovodu zobrazení zprávy.Byla detekována jedna nebo více vážnějších závad, pro které neexistuje žádná
konkrétní výstražná kontrolka.Určete příčinu závady pomocí zprávy zobrazené na přístrojové desce a poté proveďte postup (3).Svítí, za doprovodu zprávy „Parking brake fault“.Automatické uvolnění elektrické parkovací brzdy není k dispozici.Proveďte postup (2).
Servisní výstražná kontrolka svítí a servisní klíč bliká a poté svítí.Byl překročen servisní interval.Co nejdříve nechejte vozidlo zkontrolovat v servisu.Pouze u naftových motorů.
Zadní mlhové světloSvítí.Světlo svítí.
Zelené výstražné/informační kontrolky
Stop & StartSvítí.Když vozidlo zastaví, systém Stop & Start přepne motor do režimu STOP.Dočasně bliká.Režim STOP je momentálně nedostupný nebo byl automaticky spuštěn režim START.
Hill Assist Descent ControlSvítí.Systém byl aktivován, ale nebyly splněny podmínky pro regulaci (svah, příliš vysoká rychlost, zařazená rychlost).
Ukazatel bliká.Funkce spouští regulaci.Vozidlo brzdí. Brzdová světla se během sjezdu rozsvítí.
Eko režimSvítí.Režim ECO je aktivní.Určité parametry byly upraveny, aby se snížila spotřeba paliva.

16
Automatické stíráníSvítí.Bylo aktivováno automatické stírání čelního skla.
Přední mlhová světlaSvítí.Přední mlhovky svítí.
Obrysová světlaSvítí.Světla svítí.
Směrové ukazateleSměrové ukazatele se zvukovým signálemSměrové ukazatele svítí.
Tlumená světlaSvítí.Světla svítí.
Automatická tlumená světlaSvítí.Funkce byla aktivována pomocí dotykové obrazovky (nabídka Světla pro řízení / Vozidlo).
Ovládací páčka světel je v poloze „AUTO“.
Modré výstražné/informační kontrolky
Hlavní světlometySvítí.Světla svítí.
Černé/bílé výstražné kontrolky
Noha na brzděSvítí.Žádný nebo nedostatečný tlak na brzdový pedál.U automatické převodovky, když motor běží, před uvolněním parkovací brzdy, když chcete přepnout z režimu P
Noha na spojceSvítí.Stop & Start: Přepnutí na režim START byl zamítnut, protože spojkový pedál není zcela sešlápnutý.Sešlápněte spojkový pedál až na zem.
Automatické stíráníSvítí.Bylo aktivováno automatické stírání čelního skla.
Ukazatele
Servisní ukazatel
Na přístrojové desce se zobrazí servisní ukazatel. V závislosti na verzi:– Řádek na displeji záznamníku vzdálenosti udává vzdálenost zbývající do termínu příštího servisu nebo vzdálenost ujetou po termínu se znaménkem „-“.– Výstražná zpráva udává zbývající vzdálenost a také dobu do termínu příštího servisu nebo
uplynulou od termínu.
Servisní klíčDočasně se rozsvítí, když je zapalování zapnuto.Zbývá 3000 km až 1000 km do termínu příštího servisu.Svítí, když je zapalování zapnuto:.Termín servisu je za méně než 1000 km.Nechte vozidlo brzy zkontrolovat v servisu.
Blikání servisního klíčeBliká, pak svítí, když je zapalování zapnuto.(U naftových motorů v kombinaci s výstražnou kontrolkou servisu)Byl překročen servisní interval.Co nejdříve nechejte vozidlo zkontrolovat v servisu.
NOTIC E
Uvedená vzdálenost (v mílích nebo kilometrech) se počítá podle ujeté vzdálenosti a uplynulé doby od posledního servisu.Když se blíží termín, může se spustit výstraha.
Reset servisního ukazatele
Servisní ukazatel musí být po každém servisu resetován.► Vypněte zapalování.

17
Přístroje
1

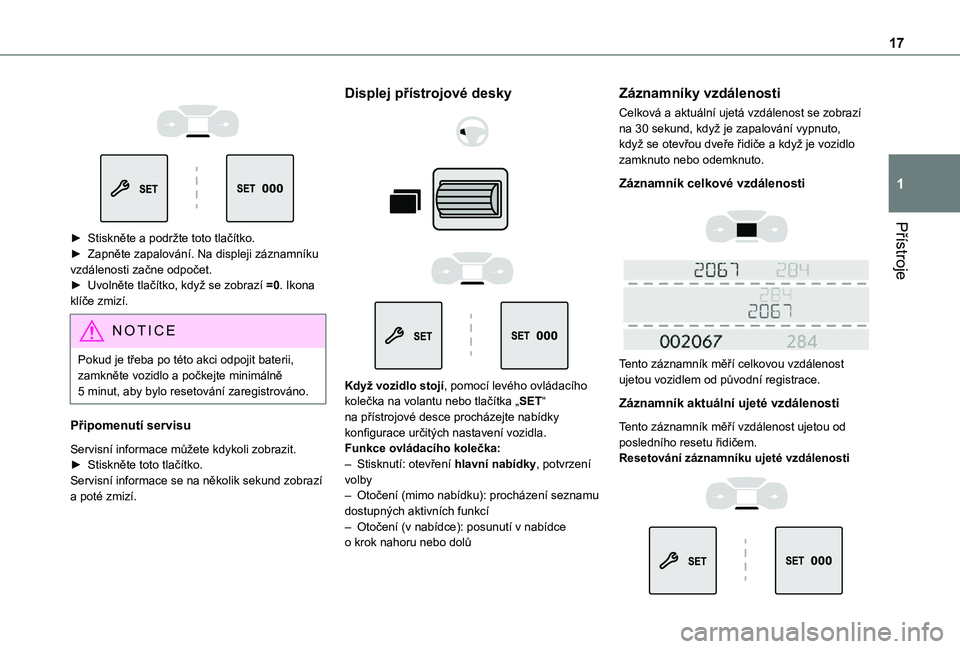

► Stiskněte a podržte toto tlačítko.
► Zapněte zapalování. Na displeji záznamníku vzdálenosti začne odpočet.► Uvolněte tlačítko, když se zobrazí =0. Ikona klíče zmizí.
NOTIC E
Pokud je třeba po této akci odpojit baterii, zamkněte vozidlo a počkejte minimálně 5 minut, aby bylo resetování zaregistrováno.
Připomenutí servisu
Servisní informace můžete kdykoli zobrazit.► Stiskněte toto tlačítko.Servisní informace se na několik sekund zobrazí a poté zmizí.
Displej přístrojové desky




Když vozidlo stojí, pomocí levého ovládacího kolečka na volantu nebo tlačítka „SET“ na přístrojové desce procházejte nabídky konfigurace určitých nastavení vozidla.Funkce ovládacího kolečka:– Stisknutí: otevření hlavní nabídky, potvrzení
volby– Otočení (mimo nabídku): procházení seznamu dostupných aktivních funkcí– Otočení (v nabídce): posunutí v nabídce o krok nahoru nebo dolů
Záznamníky vzdálenosti
Celková a aktuální ujetá vzdálenost se zobrazí na 30 sekund, když je zapalování vypnuto, když se otevřou dveře řidiče a když je vozidlo zamknuto nebo odemknuto.
Záznamník celkové vzdálenosti



Tento záznamník měří celkovou vzdálenost ujetou vozidlem od původní registrace.
Záznamník aktuální ujeté vzdálenosti
Tento záznamník měří vzdálenost ujetou od posledního resetu řidičem.Resetování záznamníku ujeté vzdálenosti

18

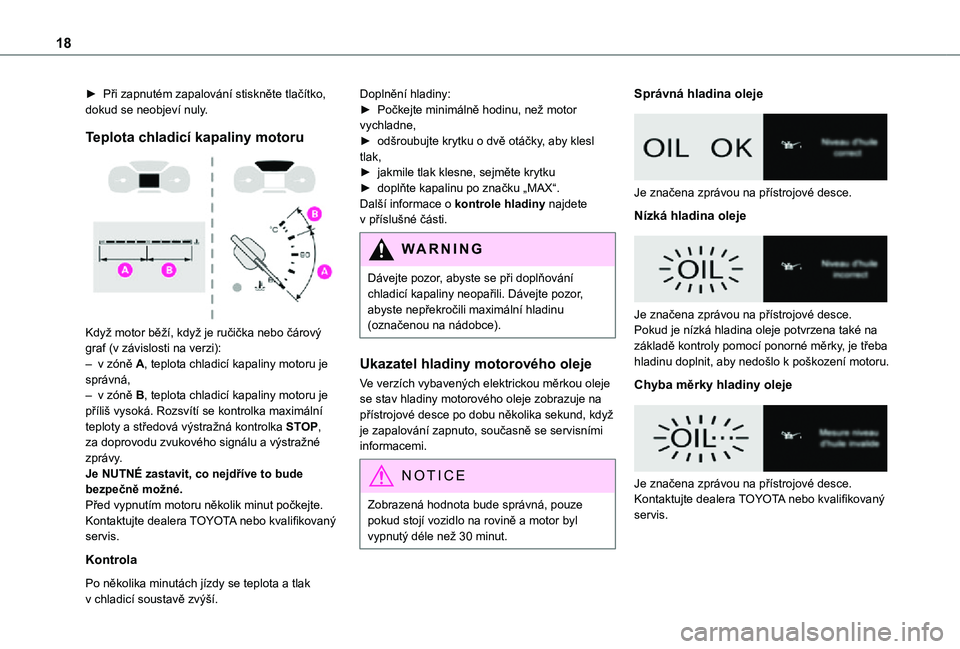

► Při zapnutém zapalování stiskněte tlačítko, dokud se neobjeví nuly.
Teplota chladicí kapaliny motoru

Když motor běží, když je ručička nebo čárový graf (v závislosti na verzi):– v zóně A, teplota chladicí kapaliny motoru je správná,– v zóně B, teplota chladicí kapaliny motoru je příliš vysoká. Rozsvítí se kontrolka maximální teploty a středová výstražná kontrolka STOP, za doprovodu zvukového signálu a výstražné zprávy.Je NUTNÉ zastavit, co nejdříve to bude bezpečně možné.Před vypnutím motoru několik minut počkejte.Kontaktujte dealera TOYOTA nebo kvalifikovaný servis.
Kontrola
Po několika minutách jízdy se teplota a tlak v chladicí soustavě zvýší.
Doplnění hladiny:► Počkejte minimálně hodinu, než motor vychladne,► odšroubujte krytku o dvě otáčky, aby klesl tlak,► jakmile tlak klesne, sejměte krytku► doplňte kapalinu po značku „MAX“.Další informace o kontrole hladiny najdete v příslušné části.
WARNI NG
Dávejte pozor, abyste se při doplňování chladicí kapaliny neopařili. Dávejte pozor, abyste nepřekročili maximální hladinu (označenou na nádobce).
Ukazatel hladiny motorového oleje
Ve verzích vybavených elektrickou měrkou oleje se stav hladiny motorového oleje zobrazuje na přístrojové desce po dobu několika sekund, když je zapalování zapnuto, současně se servisními informacemi.
NOTIC E
Zobrazená hodnota bude správná, pouze pokud stojí vozidlo na rovině a motor byl vypnutý déle než 30 minut.
Správná hladina oleje


Je značena zprávou na přístrojové desce.
Nízká hladina oleje


Je značena zprávou na přístrojové desce.Pokud je nízká hladina oleje potvrzena také na základě kontroly pomocí ponorné měrky, je třeba hladinu doplnit, aby nedošlo k poškození motoru.
Chyba měrky hladiny oleje


Je značena zprávou na přístrojové desce. Kontaktujte dealera TOYOTA nebo kvalifikovaný servis.

19
Přístroje
1
Ukazatele dojezdu AdBlue®
Naftové motory jsou vybaveny systémem, který k úpravě výfukových plynů využívá systém řízení emisí SCR (Selektivní katalytická redukce) a filtr pevných částic pro vznětové motory (DPF). Bez kapaliny AdBlue® nemohou fungovat.Když hladina AdBlue® spadne pod úroveň rezervy (od 2400 do 0 km), při zapnutí zapalování se rozsvítí výstražná kontrolka a na přístrojové desce se zobrazí odhadovaná vzdálenost, kterou lze ujet, než nebude možné motor nastartovat.
WARNI NG
Systém zabránění nastartování motoru vyžadovaný předpisy se aktivuje automaticky, jakmile je nádrž AdBlue® prázdná. Poté již nebude možné motor nastartovat, dokud nebude doplněna kapalina AdBlue® na minimální hladinu.
Manuální zobrazení dojezdu
Když je dojezdová vzdálenost větší než 2400 km, automaticky se nezobrazí.



► Stisknutím tohoto tlačítka dojezdovou
vzdálenost dočasně zobrazíte.
Požadované akce v souvislosti s nedostatkem kapaliny AdBlue®
Následující výstražné kontrolky se rozsvítí, když je množství kapaliny AdBlue® nižší než hladina rezervy, což odpovídá dojezdové vzdálenosti 2400 km.Kromě výstražných kontrolek se pravidelně zobrazují zprávy, které připomínají nutnost doplnění kapaliny, aby nedošlo k zamezení startu motoru. Podrobnosti o zobrazených zprávách najdete v části Výstražné a informační kontrolky.
NOTIC E
Další informace o kapalině AdBlue® (naftové motory) a konkrétně o jejím doplnění najdete v příslušné části.
U motorů Euro 6.2/6.3
Rozsvícené výstražné kontrolky
AkceZbývající dojezdová vzdálenost

Doplňte kapalinu.Od 2400 km do 800 km


Co nejdříve doplňte kapalinu.
Od 800 km do 100 km


Doplnění je nutné, protože hrozí riziko zamezení nastartování motoru.
Od 100 km do 0 km


Aby bylo možné motor nastartovat, je třeba do nádrže doplnit minimálně 5 litrů kapaliny AdBlue®.
0 km
