2021 TOYOTA PROACE CITY dojezd

10
S maticovou přístrojovou deskou

1.Nastavení tempomatu nebo omezovače rychlosti
2.Ukazatel řazeníŘazení s automatickou převodovkou
3.Digitální tachometr (km/h nebo mph) s přístrojovou deskou s LCD symboly a LCD textemOblast displeje s maticovou přístrojovou deskou: upozornění nebo zprávy o stavu funkce, cestovní počítač, digitální tachometr
(km/h nebo mph) atd.
4.Servisní ukazatel, pak záznamník celkové ujeté vzdálenosti (km nebo míle) a záznamník aktuální ujeté vzdálenosti (km nebo míle)Oblast displeje s LCD textovou přístrojovou deskou: upozornění nebo zprávy o stavu funkce, cestovní počítač atd.
5.Měrka teploty chladicí kapaliny motoru
6.Ukazatel hladiny motorového oleje
7.Palivoměr
Ovládací tlačítka

S přístrojovou deskou s LCD symboly
A.Stmívač osvětleníPo dlouhém stisknutí SET: změna nastavených hodnot a jednotek času
B.Připomenutí servisu nebo dojezdové vzdálenosti pomocí systému SCR a AdBlue®
Reset vybrané funkce (ukazatel servisu nebo záznamník ujeté vzdálenosti)Po dlouhém stisknutí: změna nastavených
hodnot a jednotek času
S LCD textovou přístrojovou deskou
S maticovou přístrojovou deskou
A.Připomenutí servisu nebo dojezdové vzdálenosti pomocí systému SCR a AdBlue®
V závislosti na verzi: přechod zpět o úroveň nahoru nebo zrušení aktuální operace
B.Stmívač osvětleníV závislosti na verzi: procházení nabídky nebo seznamu nebo změna hodnoty
C.Reset záznamníku ujeté vzdálenosti (dlouhé stisknutí)Reset servisního ukazateleV závislosti na verzi: přechod do nabídky konfigurace a potvrzení volby (krátké stisknutí)

14
Filtr pevných částic (nafta)Svítí, za doprovodu zvukového signálu a zprávy o riziku ucpání filtru pevných částic.Filtr pevných částic se začíná saturovat.Jakmile to provoz dovolí, regenerujte filtr jízdou při rychlosti minimálně 60 km/h, dokud výstražná kontrolka nezhasne.Svítí, za doprovodu zvukového signálu a zprávy o příliš nízké hladině aditiva ve filtru pevných částic.Bylo dosaženo minimální hladiny v nádržce na aditivum.Co nejdříve kapalinu doplňte: proveďte postup (3).
AirbagySvítí.Jeden z airbagů nebo pyrotechnických předpínačů bezpečnostních pásů je vadný.Proveďte postup (3).
Airbag spolujezdce vepředu (ZAP)Svítí.
Airbag spolujezdce vepředu byl aktivován.Ovládání je v poloze „ON“.V takovém případě NEMONTUJTE dětskou sedačku „proti směru jízdy“ na přední sedadlo spolujezdce – hrozí riziko vážného zranění.
Airbag spolujezdce vepředu (VYP)Svítí.Airbag spolujezdce vepředu byl deaktivován.
Ovládání je v poloze „OFF“.Dětskou sedačku můžete nainstalovat „proti směru jízdy“, pokud airbagy vykazují závadu (výstražná kontrolka airbagu svítí).
Dynamické řízení stability (DSC) a Regulace prokluzu (ASR)Svítí.Systém byl deaktivován.Stisknutím tlačítka jej můžete znovu aktivovat.Systém DSC/ASR se aktivuje automaticky po nastartování vozidla a od rychlosti asi 50 km/h.Bliká.Regulace DSC/ASR se aktivuje v případě ztráty přilnavosti nebo trajektorie.Svítí.Systém DSC/ASR vykazuje chybu.Proveďte postup (3).
Asistent rozjezdu do kopceSvítí a zobrazí se zpráva „Anti roll-back system fault“ (Porucha systému prevence valení zpět).Systém vykazuje chybu.
Proveďte postup (3).
Porucha nouzové brzdy (s elektrickou parkovací brzdou)Svítí, za doprovodu zprávy „Parking brake fault“.Nouzová brzda neposkytuje optimální výkon.Pokud nelze brzdu uvolnit automaticky, použijte manuální uvolnění nebo proveďte postup (3).
Aktivní varování před neúmyslným opuštěním jízdního pruhuSvítí.Systém byl automaticky deaktivován nebo přepnut do pohotovostního režimu.Ukazatel bliká.Chystáte se přejet přerušovanou čáru bez použití směrových ukazatelů.Systém se aktivuje a poté opraví trajektorii na straně detekovaného značení jízdního pruhu.Svítí.Systém vykazuje chybu.Proveďte postup (3).
Ukazatel přetíženíSvítí.Zatížení ve vozidle překračuje maximální povolené zatížení.Zatížení ve vozidle je třeba snížit.Svítí, za doprovodu zprávy.Systém ukazatele přetížení vykazuje závadu.Proveďte postup (2).
AdBlue® (s Euro 6.2/ 6.3)Svítí zhruba 30 sekund po startu vozidla, za doprovodu zprávy informující o zbývající dojezdové vzdálenosti.Dojezdová vzdálenost je 2400 až 800 km.Doplňte kapalinu AdBlue®.Svítí, při zapnutí zapalování, za doprovodu zvukového signálu a zprávy informující o zbývající dojezdové vzdálenosti.Dojezdová vzdálenost je 800 až 100 km.

15
Přístroje
1
Neprodleně doplňte kapalinu AdBlue®, nebo proveďte postup (3).Bliká, za doprovodu zvukového signálu a zprávy informující o zbývající dojezdové vzdálenosti.Dojezdová vzdálenost je nižší než 100 km.Je nutné doplnit kapalinu AdBlue®, aby nedošlo k zamezení nastartování motoru, nebo provést postup (3).Bliká, za doprovodu zvukového signálu a zprávy informující o zamezení startování.Nádrž AdBlue® je prázdná: zákonem vyžadovaný systém imobilizéru vozidla brání nastartování motoru.Chcete-li motor restartovat, doplňte kapalinu AdBlue® nebo proveďte postup (2).Je nezbytné do nádrže doplnit minimálně 5 litrů kapaliny AdBlue®.
SCR Systém řízení emisí (Diesel)Svítí při zapnutí zapalování, za doprovodu zvukového signálu a zprávy.Byla zjištěna porucha zahrnující systém řízení
emisí SCR.Tato výstraha zmizí, jakmile se výfukové emise vrátí na normální úroveň.Výstražná kontrolka AdBlue® při zapnutí zapalování bliká, svítí výstražné kontrolky servisu a diagnostiky motoru, za doprovodu
zvukového signálu a zprávy informující o zbývající dojezdové vzdálenosti.V závislosti na zobrazené zprávě může být možné jet ještě 1100 km, než se spustí imobilizér motoru.Neprodleně proveďte postup (3), aby nedošlo k zamezení nastartování.Výstražná kontrolka AdBlue® při zapnutí zapalování bliká, svítí výstražné kontrolky servisu a diagnostiky motoru, za doprovodu zvukového signálu a zprávy informující o tom, že bylo zabráněno startu.Imobilizér motoru brání restartování motoru (nad povolený limit dojezdu po potvrzení poruchy systému řízení emisí).Chcete-li motor nastartovat, proveďte postup (2).
ServisDočasně svítí, za doprovodu zobrazení zprávy.Byla detekována jedna nebo více menších závad, pro které neexistuje žádná konkrétní výstražná kontrolka.
Určete příčinu závady pomocí zprávy zobrazené na přístrojové desce.Některé odchylky můžete vyřešit sami, například otevřené dveře nebo začátek saturace filtru pevných částí.V případě jakýchkoli jiných problémů, jako je například závada systému detekce podhuštění pneumatiky, proveďte postup (3).
Svítí, za doprovodu zobrazení zprávy.Byla detekována jedna nebo více vážnějších závad, pro které neexistuje žádná konkrétní výstražná kontrolka.Určete příčinu závady pomocí zprávy zobrazené na přístrojové desce a poté proveďte postup (3).Svítí, za doprovodu zprávy „Parking brake fault“.Automatické uvolnění elektrické parkovací brzdy není k dispozici.Proveďte postup (2).Servisní výstražná kontrolka svítí a servisní klíč bliká a poté svítí.Byl překročen servisní interval.Co nejdříve nechejte vozidlo zkontrolovat v servisu.Pouze u naftových motorů.
Zadní mlhové světloSvítí.Světlo svítí.
Zelené výstražné/informační kontrolky
Stop & Start
Svítí.Když vozidlo zastaví, systém Stop & Start přepne motor do režimu STOP.Dočasně bliká.Režim STOP je momentálně nedostupný nebo byl automaticky spuštěn režim START.

19
Přístroje
1
Chyba měrky hladiny oleje


Je značena zprávou na přístrojové desce. Kontaktujte dealera TOYOTA nebo kvalifikovaný servis.
Ukazatele dojezdu AdBlue®
Naftové motory jsou vybaveny systémem, který k úpravě výfukových plynů využívá systém řízení emisí SCR (Selektivní katalytická redukce) a filtr pevných částic pro vznětové motory (DPF). Bez kapaliny AdBlue® nemohou fungovat.Když hladina AdBlue® spadne pod úroveň rezervy (od 2400 do 0 km), při zapnutí zapalování se rozsvítí výstražná kontrolka a na přístrojové desce se zobrazí odhadovaná vzdálenost, kterou lze ujet, než nebude možné motor nastartovat.
WARNI NG
Systém zabránění nastartování motoru vyžadovaný předpisy se aktivuje automaticky, jakmile je nádrž AdBlue® prázdná. Poté již nebude možné motor nastartovat, dokud
nebude doplněna kapalina AdBlue® na minimální hladinu.
Manuální zobrazení dojezdu
Když je dojezdová vzdálenost větší než 2400 km, automaticky se nezobrazí.


► Stisknutím tohoto tlačítka dojezdovou vzdálenost dočasně zobrazíte.
Požadované akce v souvislosti s nedostatkem kapaliny AdBlue®
Následující výstražné kontrolky se rozsvítí, když je množství kapaliny AdBlue® nižší než hladina rezervy, což odpovídá dojezdové vzdálenosti 2400 km.Kromě výstražných kontrolek se pravidelně zobrazují zprávy, které připomínají nutnost doplnění kapaliny, aby nedošlo k zamezení startu motoru. Podrobnosti o zobrazených zprávách najdete v části Výstražné a informační kontrolky.
NOTIC E
Další informace o kapalině AdBlue® (naftové motory) a konkrétně o jejím doplnění najdete v příslušné části.
U motorů Euro 6.2/6.3
Rozsvícené výstražné kontrolky
AkceZbývající dojezdová vzdálenost

Doplňte kapalinu.Od 2400 km do 800 km


Co nejdříve doplňte kapalinu.
Od 800 km do 100 km


Doplnění je nutné, protože hrozí riziko zamezení nastartování motoru.
Od 100 km do 0 km


Aby bylo možné motor nastartovat, je třeba do nádrže doplnit minimálně 5 litrů kapaliny AdBlue®.
0 km

20
Porucha systému řízení emisí SCR
Zjištění poruchy


Pokud bude zjištěna porucha, rozsvítí se tyto výstražné kontrolky, za doprovodu zvukového signálu a zprávy „Závada antiemis. syst.“ nebo „NO START IN“.
Během jízdy se spustí výstraha, když je poprvé zjištěna porucha, a poté po zapnutí zapalování při dalších jízdách, když příčina poruchy trvá.
NOTIC E
Pokud je porucha dočasná, výstraha během příští cesty zmizí, jakmile vlastní diagnostika zkontroluje systém řízení emisí SCR.
Poruch potvrzena během povolené fáze jízdy (od 1100 km do 0 km)
Pokud je trvale zobrazena zpráva o poruše, když na dojezd zbývá 50 km, bude porucha v systému SCR potvrzena.Výstražná kontrolka AdBlue bliká a zobrazí se zpráva „Závada antiemis. syst.: Zákaz startování za X miles“ (Porucha systému řízení emisí: start zamezen za X mil) nebo „NO START IN X miles“ (ŽÁDNÝ START ZA X MIL), která značí dojezdovou vzdálenost v mílích nebo kilometrech.
Během jízdy se zpráva zobrazuje každých 30 sekund. Výstraha se po zapnutí zapalování zopakuje.Můžete pokračovat v jízdě dalších až 1100 km, než se spustí systém imobilizéru motoru.
WARNI NG
Co nejdříve nechte systém zkontrolovat u dealera TOYOTA nebo v kvalifikovaném
servisu.
Zamezení startu
Při každém zapnutí zapalování se zobrazí zpráva „Závada antiemis. syst.: Zákaz startování“ nebo „NO START IN“.
WARNI NG
Aby bylo možné motor znovu nastartovat, kontaktujte dealera TOYOTA nebo kvalifikovaný servis.
Stmívač osvětlení
Tento ovládací prvek umožňuje ručně upravit jas přístrojové desky podle úrovně venkovního světla.


Se zapnutými světly (nikoli v pozici AUTO) stisknutím tlačítka A zvýšíte jas osvětlení, nebo stisknutím tlačítka B jas snížíte.Jakmile dosáhnete požadovaného jasu, uvolněte tlačítko.
Dotykový stmívač osvětlení

► V nabídce Nastavení vyberte možnost „Jas“.

21
Přístroje
1
Nebo vyberte možnost „VOLBY“, „Konfigurace obrazovky“ a pak „Jas“.► Jas upravte stisknutím šipek nebo posunutím posuvníku.
NOTIC E
Jas lze nastavit samostatně pro denní a noční režim.
Cestovní počítač
Informace zobrazené k aktuální cestě (dojezd, spotřeba paliva, průměrná rychlost atd.).
Informační displej
Postupně se zobrazují následující údaje:– Ujetá vzdálenost– Dojezd– Aktuální spotřeba paliva– Průměrná rychlost– Stop & Start Doba trvání cesty– Informace ze systému rozpoznávání rychlostních limitů


► Stiskněte tlačítko na konci ovládací páčky stěrače.


► Případně stiskněte ovládací kolečko na volantu.
Resetování cesty
Reset se provádí, když je zobrazeno počitadlo cesty.► Stiskněte tlačítko na konci ovládací páčky stěrače na dobu minimálně dvou sekund.► Stiskněte ovládací kolečko na volantu na dobu minimálně dvou sekund.


► Stiskněte toto tlačítko na minimálně 2 sekundy.
Několik definic…
Dojezd
(km nebo míle)Vzdálenost, kterou lze ještě ujet se zbývajícím palivem v nádrži (na základě průměrné spotřeby paliva během posledních ujetých mil nebo kilometrů).
NOTIC E
Tato hodnota se může po změně stylu jízdy nebo terénu změnit, což vede k výrazné změně momentální spotřeby paliva.
Jakmile dojezd klesne pod 30 km, zobrazí se pomlčky.Po doplnění minimálně 5 litrů paliva bude dojezd přepočítán a zobrazí se, pokud bude překračovat 100 km.
WARNI NG
Pokud se během jízdy zobrazují pomlčky místo čísel, kontaktujte dealera TOYOTA nebo kvalifikovaný servis.
Momentální spotřeba paliva
(l/100 km nebo km/l)
Počítá se během několika posledních sekund.

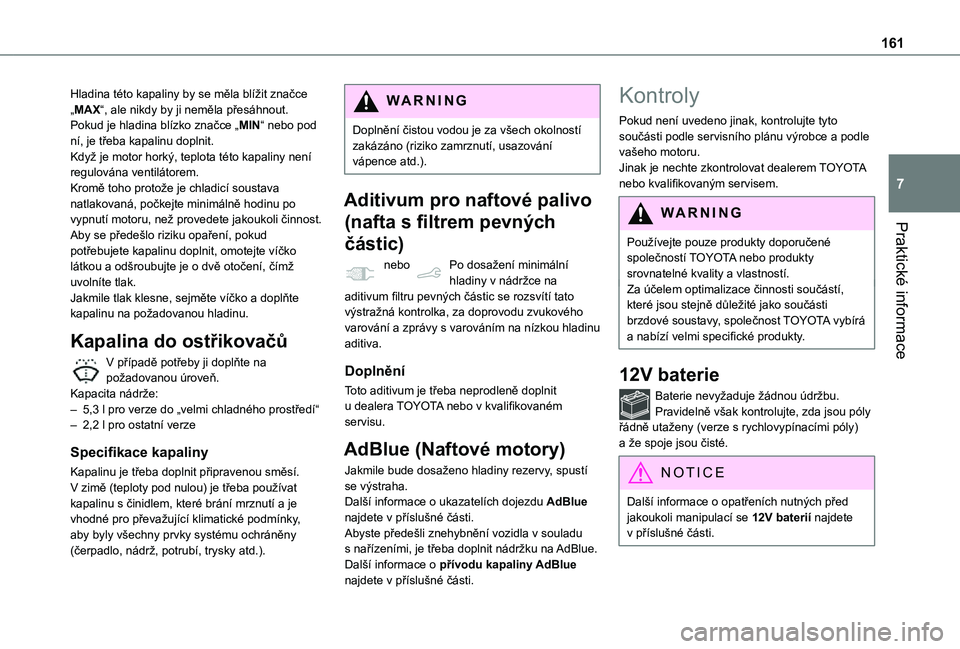

161
Praktické informace
7
Hladina této kapaliny by se měla blížit značce „MAX“, ale nikdy by ji neměla přesáhnout.Pokud je hladina blízko značce „MIN“ nebo pod ní, je třeba kapalinu doplnit.Když je motor horký, teplota této kapaliny není regulována ventilátorem.Kromě toho protože je chladicí soustava natlakovaná, počkejte minimálně hodinu po vypnutí motoru, než provedete jakoukoli činnost.Aby se předešlo riziku opaření, pokud potřebujete kapalinu doplnit, omotejte víčko látkou a odšroubujte je o dvě otočení, čímž uvolníte tlak.Jakmile tlak klesne, sejměte víčko a doplňte kapalinu na požadovanou hladinu.
Kapalina do ostřikovačů
V případě potřeby ji doplňte na požadovanou úroveň.Kapacita nádrže:– 5,3 l pro verze do „velmi chladného prostředí“– 2,2 l pro ostatní verze
Specifikace kapaliny
Kapalinu je třeba doplnit připravenou směsí.V zimě (teploty pod nulou) je třeba používat kapalinu s činidlem, které brání mrznutí a je vhodné pro převažující klimatické podmínky, aby byly všechny prvky systému ochráněny (čerpadlo, nádrž, potrubí, trysky atd.).
WARNI NG
Doplnění čistou vodou je za všech okolností zakázáno (riziko zamrznutí, usazování vápence atd.).
Aditivum pro naftové palivo
(nafta s filtrem pevných
částic)
nebo Po dosažení minimální hladiny v nádržce na aditivum filtru pevných částic se rozsvítí tato výstražná kontrolka, za doprovodu zvukového varování a zprávy s varováním na nízkou hladinu aditiva.
Doplnění
Toto aditivum je třeba neprodleně doplnit u dealera TOYOTA nebo v kvalifikovaném servisu.
AdBlue (Naftové motory)
Jakmile bude dosaženo hladiny rezervy, spustí se výstraha.Další informace o ukazatelích dojezdu AdBlue najdete v příslušné části.Abyste předešli znehybnění vozidla v souladu s nařízeními, je třeba doplnit nádržku na AdBlue.Další informace o přívodu kapaliny AdBlue najdete v příslušné části.
Kontroly
Pokud není uvedeno jinak, kontrolujte tyto součásti podle servisního plánu výrobce a podle vašeho motoru.Jinak je nechte zkontrolovat dealerem TOYOTA nebo kvalifikovaným servisem.
WARNI NG
Používejte pouze produkty doporučené
společností TOYOTA nebo produkty srovnatelné kvality a vlastností.Za účelem optimalizace činnosti součástí, které jsou stejně důležité jako součásti brzdové soustavy, společnost TOYOTA vybírá a nabízí velmi specifické produkty.
12V baterie
Baterie nevyžaduje žádnou údržbu.Pravidelně však kontrolujte, zda jsou póly řádně utaženy (verze s rychlovypínacími póly) a že spoje jsou čisté.
NOTIC E
Další informace o opatřeních nutných před jakoukoli manipulací se 12V baterií najdete v příslušné části.

163
Praktické informace
7
NOTIC E
Pokud výstražná kontrolka zůstane svítit, značí to nízkou hladinu aditiva pro naftu.Další informace o kontrole hladiny najdete v příslušné části.
NOTIC E
Po delším použití vozidla při velmi nízké rychlosti nebo volnoběhu si můžete za výjimečných okolností během zrychlení všimnout vypouštění vodní páry z výfuku. To nemá žádný vliv na chování vozidla nebo životní prostředí.
NOTIC E
Nové vozidloBěhem několika prvních regenerací filtru pevných částic můžete zaznamenat zápach „spáleniny“. To je zcela normální.
Kola a pneumatiky
Tlak nahuštění všech pneumatik včetně rezervy se musí kontrolovat při studených pneumatikách.
Hodnoty tlaku uvedené na štítku tlaku pneumatik platí pro studené pneumatiky. Pokud jste jeli déle než 10 minut nebo více než 10 km rychlostí
vyšší než 50 km/h, připočtěte k hodnotám uvedeným na štítku 0,3 bar.
WARNI NG
Podhuštění zvyšuje spotřebu paliva. Nevyhovující tlak v pneumatikách způsobuje předčasné opotřebení pneumatik a má neblahý vliv na přilnavost na silnici – riziko nehody!
Jízda s opotřebenými nebo poškozenými pneumatikami snižuje účinnost brzdění a přilnavost vozidla. Doporučujeme pravidelně kontrolovat stav pneumatik (běhoun a boční stěny) a ráfků kol a také přítomnost ventilů.Jakmile ukazatele opotřebení nevystupují z běhounu, hloubka drážek je menší než 1,6 mm. Tehdy je nezbytně nutné pneumatiky vyměnit.Používání jiných než doporučených velikostí kol a pneumatik může mít vliv na životnost pneumatik, otáčení kol, průchodnost terénem, hodnoty tachometru a také nepříznivý vliv na přilnavost na silnici.Použití různých pneumatik na přední a zadní nápravě může vést ke špatnému načasování systému ESC.
AdBlue® (naftové motory)
V rámci dodržování předpisů týkajících se životního prostředí a zajištění souladu s normou Euro 6, aniž by to mělo nepříznivý vliv na výkon nebo spotřebu naftových motorů, společnost TOYOTA přijala rozhodnutí vybavit její vozidla systémem, který pro úpravu výfukových plynů využívá systém SCR (Selektivní katalytická redukce) s filtrem pevných částic pro naftové motory (DPF).
Systém SCR SCR
Pomocí kapaliny označované jako AdBlue®, která obsahuje močovinu, katalyzátor proměňuje 85 % oxidů dusíku (NOx) na dusík a vodu, které jsou pro zdraví a životní prostředí neškodné.Kapalina AdBlue® je obsažena ve speciální nádržce, která pojme asi 17 litrů. Její kapacita umožňuje dojezd zhruba 6000 km (který se může velmi výrazně lišit podle stylu jízdy a vozidla). Výstražný systém se spustí
automaticky, když zbývající dojezd klesne na 2400 km, tj. jakmile bude dosaženo hladiny rezervy.Během zbývajících 2400 km se spustí několik výstrah za sebou, než bude nádržka prázdná a vozidlo zablokováno.
