2021 TOYOTA PROACE CITY světla

146
Couvací kamera
Informace najdete v části Obecná doporučení pro používání asistentů pro jízdu nebo manévrování.Se zapnutým zapalováním tento systém využívá kameru umístěnou v blízkosti třetího brzdového světla k zobrazení prostoru za vozidlem na reprodukční obrazovce (pokud se jedná o prosklenou dodávku nebo vozidlo s pevnou přepážkou).Couvací kamera se aktivuje automaticky při zařazení zpátečky. Obraz se zobrazí na reprodukční obrazovce. Reprodukční kamera se vypne, když je zařazen neutrál nebo převod pro jízdu vpřed.


Modré čáry 1 představují obecný směr vozidla (mezera odpovídá šířce vozidla se zrcátky).
Červená čára 2 představuje vzdálenost asi 30 cm za hranou zadního nárazníku vozidla.Zelené čáry 3 představují vzdálenost asi 1 až 2 metry za hranou zadního nárazníku vozidla.Tyrkysové křivky 4 představují maximální poloměr otáčení.
WARNI NG
Kamera nemusí některé objekty vidět.
WARNI NG
Některá vozidla jsou obtížně vidět (tmavé barvy, vypnutá světla), když se jas obrazovky sníží pomocí stmívače osvětlení vozidla.
WARNI NG
Na kvalitu obrazu má vliv okolí, venkovní podmínky (déšť, špína, prach), režim jízdy a světelné podmínky (noc, nízké slunce).V oblastech ve stínu nebo za jasného slunečního světla nebo při nedostatečném osvětlení může být obraz ztmavený a kontrast menší.
WARNI NG
Překážky se mohou jevit dále, než ve skutečnosti jsou.Během parkování a přejíždění z jednoho pruhu do druhého je důležité zkontrolovat v zrcátkách boky vozidla.Zadní parkovací senzory také poskytují informace o okolí vozidla.
Provozní limity
Systém může být za následujících podmínek narušen (nebo dokonce poškozen) a nemusí fungovat:– Montáž nosiče kol na dveře zavazadlového prostoru nebo boční výklopné dveře (v závislosti na verzi)– Připojení přívěsu na kouli tažného zařízení– Jízda s otevřenými dveřmi
WARNI NG
Pamatujte, že kameře nesmí nic překážet (nálepka, nosič kol atd.).
NOTIC E
Zorné pole kamery se může lišit v závislosti
na nákladu ve vozidle.

148
WARNI NG
Vnější zrcátka pravidelně kontrolujte během řízení a manévrování.
WARNI NG
Zadní kamera nemusí některé objekty vidět.
WARNI NG
Některá vozidla jsou obtížně vidět (tmavé barvy, vypnutá světla), když se jas obrazovky sníží pomocí stmívače osvětlení vozidla.
WARNI NG
Na kvalitu obrazu má vliv prostředí, venkovní podmínky (déšť, špína, prach), režim jízdy a světelné podmínky (noc, nízké slunce).V oblastech ve stínu nebo za jasného slunečního světla nebo při nedostatečném osvětlení může být obraz ztmavený a kontrast menší.
WARNI NG
Překážky se mohou jevit dále, než ve skutečnosti jsou.Během parkování a přejíždění z jednoho pruhu do druhého je důležité zkontrolovat v zrcátkách boky vozidla.Zadní parkovací senzory také poskytují informace o okolí vozidla.
Aktivace / Deaktivace
Systém se spustí při zapnutí zapalování.


► Se zapnutým zapalováním můžete stisknutím tlačítka 2 zapnout/vypnout reprodukční obrazovku.
Zobrazí se zpráva.► Vezměte tuto zprávu v potaz a potvrďte ji tlačítkem 1 pro odpověď „Accept“ (Přijmout).Reprodukční obrazovka se zapne.
► S motorem v chodu můžete stisknutím tlačítka 2 vypnout reprodukční obrazovku.
NOTIC E
Funkce bude automaticky pozastavena (reprodukční obrazovka bude šedá) při couvání rychlostí nad 15 km/h.Funkce se restartuje, jakmile vozidlo znovu pojede rychlostí pod tímto limitem.
Činnost
► Při zařazení neutrálu se ve výchozím nastavení zobrazí zadní monitorovací pohled.► Při zařazení zpátečky se na obrazovce zobrazí vizuální asistent při couvání (i když je vypnutý).

► Chcete-li pohled změnit, stiskněte konec ovládací páčky světel nebo příslušné tlačítko pod obrazovkou.

156
Zobrazení měření na přístrojové desce


Pokud hmotnost ve vozidle překročí maximální povolenou hmotnost, tato kontrolka se rozsvítí.
Porucha
Zobrazení poruchy v nákladním prostoru
Po spuštění měření z nákladového prostoru LED kontrolky tří tlačítek blikají současně asi 3 sekundy a poté zhasnou.Kontaktujte dealera TOYOTA nebo kvalifikovaný servis.
Informace zobrazené na přístrojové desce


Tyto výstražné kontrolky se rozsvítí a zobrazí se zpráva.
Kontaktujte dealera TOYOTA nebo kvalifikovaný servis.
Režim úspory energie
Systém, který řídí dobu trvání používání některých funkcí, aby byla zachována dostatečná úroveň nabití baterie.Po vypnutí motoru a po maximální souhrnnou dobu asi 40 minut můžete nadále používat funkce, jako například audio a telematický systém, stěrače, tlumená světla, vnitřní světla atd.
Přepnutí na režim
Zpráva značící, že vozidlo bylo přepnuto do úsporného režimu, se zobrazí na přístrojové desce a aktivní funkce se přepnou do pohotovostního režimu.
NOTIC E
Pokud probíhá telefonický hovor, bude asi 10 minut udržován pomocí hands-free audio systému.
Ukončení režimu
Tyto funkce budou automaticky znovu aktivovány při příštím použití vozidlaChcete-li tyto funkce obnovit okamžitě, nastartujte motor a nechte jej běžet:– maximálně 10 minut, chcete-li vybavení používat asi 5 minut,– více než 10 minut, chcete-li vybavení používat asi 30 minut.Nechte motor běžet po uvedenou dobu, aby bylo zajištěno dostatečné nabití baterie.Za účelem nabíjení baterie opakovaně a nepřetržitě nerestartujte motor.
WARNI NG
Vybitá baterie brání nastartování motoru.Další informace o 12V baterii najdete v příslušné části.

175
V případě nepojízdnosti
8


NOTIC E
Upevnění ocelového nebo skladného
rezervního kolaPokud je vozidlo vybaveno litými koly, podložky nejsou ve styku s ocelovým nebo skladným rezervním kolem. Kolo je zajištěno kuželovým kontaktem šroubů.
WARNI NG
Po výměně kolaPíchnuté kolo umístěte do nosiče.Co nejdříve navštivte TOYOTA dealera nebo kvalifikovaný servis.Nechte píchnutou pneumatiku zkontrolovat. Po kontrole vám technik sdělí, zda je možné pneumatiku opravit nebo je nutné ji vyměnit.
NOTIC E
Některé pomocné funkce je třeba deaktivovat, například Aktivní bezpečnostní brzda.
NOTIC E
Pokud je vaše vozidlo vybaveno funkcí detekce podhuštění pneumatik, zkontrolujte tlak v pneumatikách a systém znovu inicializujte.Další informace o detekci podhuštění najdete v příslušné části.
NOTIC E
Kolo s poklicíPři opětovném nasazování kola znovu nasaďte poklici. Začněte zarovnáním výřezu s ventilkem a poté dlaní zatlačte poklici na místo podél její hrany.


NOTIC E
Na tomto štítku je uveden tlak nahuštění pneumatik.
Výměna žárovky
NOTIC E
Za určitého počasí (např. při nízké teplotě nebo vlhkosti) je mlžení vnitřních povrchů skla světlometů a zadních světel normální a po několika minutách činnosti zapnutí světel zmizí.
WARNI NG
Světlomety mají polykarbonátové čočky s ochrannou vrstvou:► Nečistěte je suchým ani abrazivním hadříkem ani s čisticími prostředky nebo rozpouštědly.► Použijte houbičku a mýdlovou vodu nebo přípravek s neutrálním pH.► Při používání vysokotlakého mytí na odolné skvrny nesměrujte hadici na světla ani jejich hrany příliš dlouho, protože by mohlo
dojít k poškození ochranné vrstvy a těsnění.

176
WARNI NG
Výměnu žárovky je možné provádět, jen když je vypnuté zapalování a poté, co bylo světlo několik minut vypnuto – hrozí riziko závažných popálenin.Žárovky se nedotýkejte holýma rukama. Použijte hadřík, který nepouští vlákna.Je důležité používat pouze ultrafialové (UV) žárovky, aby nedošlo k poškození světlometu.Vadnou žárovku vždy vyměňujte za novou žárovku stejného typu a specifikace.
WARNI NG
Otevření kapoty / Přístup k žárovkámKdyž je motor zahřátý, buďte opatrní – hrozí riziko popálení.Dávejte pozor, aby se do lopatek chladicího ventilátoru nezachytily nějaké předměty nebo oblečení – hrozí riziko udušení.
NOTIC E
Halogenové žárovky (Hx)Aby bylo možné zajistit kvalitní osvětlení, zkontrolujte, že je žárovka v pouzdře řádně umístěna.
WARNI NG
Po výměně žárovkyChcete-li ji nasadit zpět, proveďte kroky postupu nasazení v opačném pořadí.Velmi opatrně zavřete ochranný kryt, aby byla zajištěna těsnost světel.
Typy žárovek
Ve vozidle jsou upevněny různé typy žárovek. Chcete-li je demontovat:

Typ ACeloskleněná žárovka: Opatrně za ni zatáhněte, protože se nasazuje pod tlakem.
Typ BBajonetová žárovka: Zatlačte na žárovku a poté jí otočte proti směru hodinových ručiček.
Typ CHalogenová žárovka: Uvolněte přídržnou pružinu z pouzdra.
Typ DHalogenová žárovka: Otočte žárovkou proti směru hodinových ručiček.
NOTIC E
Po dokončení všech akcí zkontrolujte funkčnost světel.
Přední světlomety
Další informace o výměně žárovky a konkrétně o typech žárovek najdete v příslušné části.

1.Obrysová světla / Světla pro denní svíceníTyp A, W21/5W
2.Hlavní světlometyTyp C, H1
3.Tlumená světlaTyp C, H7
4.Směrový ukazatelTyp B, PY21W
5.Mlhové světloTyp D, H11

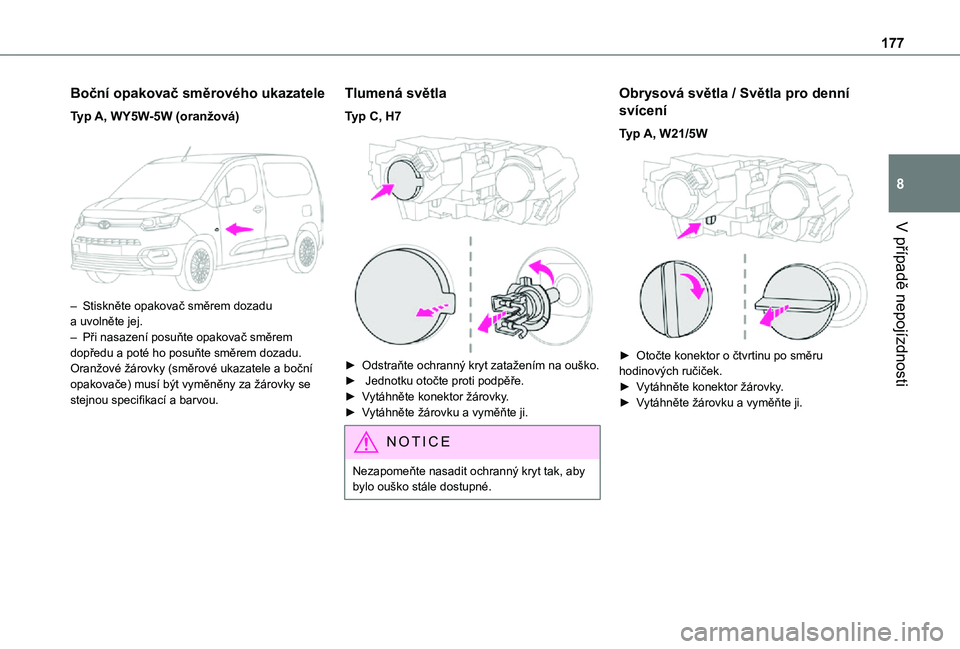

177
V případě nepojízdnosti
8
Boční opakovač směrového ukazatele
Typ A, WY5W-5W (oranžová)

– Stiskněte opakovač směrem dozadu a uvolněte jej.– Při nasazení posuňte opakovač směrem dopředu a poté ho posuňte směrem dozadu.Oranžové žárovky (směrové ukazatele a boční opakovače) musí být vyměněny za žárovky se stejnou specifikací a barvou.
Tlumená světla
Typ C, H7

► Odstraňte ochranný kryt zatažením na ouško. ► Jednotku otočte proti podpěře.► Vytáhněte konektor žárovky.► Vytáhněte žárovku a vyměňte ji.
NOTIC E
Nezapomeňte nasadit ochranný kryt tak, aby bylo ouško stále dostupné.
Obrysová světla / Světla pro denní
svícení
Typ A, W21/5W

► Otočte konektor o čtvrtinu po směru hodinových ručiček.► Vytáhněte konektor žárovky.► Vytáhněte žárovku a vyměňte ji.

178
Hlavní světlomety
Typ C, H1

► Odstraňte ochranný kryt zatažením na ouško.► Jednotku odepněte proti podpěře.► Vytáhněte konektor žárovky.► Vytáhněte žárovku a vyměňte ji.
NOTIC E
Nezapomeňte nasadit ochranný kryt tak, aby bylo ouško stále dostupné.
Směrové ukazatele
Typ B, PY21W
NOTIC E
Rychlé blikání kontrolky směrového ukazatele (levého nebo pravého) značí, že jedna ze žárovek na příslušné straně je vadná.


► Otočte konektor o čtvrtinu proti směru hodinových ručiček.► Za jednotku táhněte proti podpěře.
► Vytáhněte žárovku a vyměňte ji.
Přední mlhová světla
Typ D, H11

► Mezi světlo a kryt zasuňte plochý šroubovák.► Zatažením a zapáčením kryt odepněte.

► Demontujte dva upevňovací šrouby modulu► Vytáhněte modul z pouzdra.

179
V případě nepojízdnosti
8

► Zatlačte na pojistnou sponu a odpojte konektor.► Otočte držák žárovky o čtvrtinu proti směru hodinových ručiček.► Vytáhněte držák žárovky.► Vyměňte vadnou žárovku.
NOTIC E
Chcete-li tyto žárovky vyměnit, můžete se také obrátit na dealera TOYOTA nebo kvalifikovaný servis.
Zadní světlomety
Další informace o výměně žárovky a konkrétně o typech žárovek najdete v příslušné části.
S bočními výklopnými dveřmi /
dveřmi zavazadlového prostoru
1.Brzdová světla / obrysová světlaTyp B, P21/5W
2.Směrové ukazateleTyp B, PY21W (žlutá)
3.Couvací světlaTyp B, P21W
4.Mlhová světlaTyp B, P21W

► Zevnitř odpojte elektrický konektor na zadní straně světel.


► Pomocí klíče typu Torx, který najdete ve
vozidle, odšroubujte dva upevňovací šrouby.Další informace o sadě nářadí najdete v příslušné části.► Zvenčí vytáhněte celou jednotku světla směrem k vám (u výklopných dveří) nebo směrem ke středu vozidla (u dveří zavazadlového prostoru).

► Otevřete ouška a poté vytáhněte držák světla.► Vadnou žárovku vytáhněte mírným
zatlačením a současně otočením o jednu čtvrtinu proti směru hodinových ručiček.► Vyměňte žárovku.
