2021 TOYOTA PROACE CITY EV instrument panel

16
Fast sken, åtföljt av meddelandet "Parking brake fault".Fel har uppstått i parkeringsbromsen: de manuella och automatiska funktionerna fungerar eventuellt inte.Immobilisera bilen i stillastående läge:► Dra i reglaget och håll kvar i cirka 7 till 15 sekunder tills kontrollampan tänds på instrumentpanelen.Om den här metoden inte fungerar ska bilen säkras:► Parkera på plant underlag.► Manuell växellåda: lägg i en växel.► Automatväxellåda: välj P, placera sedan bilens hjulblock mot ett av hjulen.Utför därefter (2).Fast sken, åtföljt av meddelandet "Parking brake fault".Bilen kan inte immobiliseras medan motorn är igång.Om den elstyrda parkeringsbromsen inte kan hanteras manuellt och kommandon att lossa inte
fungerar är parkeringsbromsen trasig.De automatiska funktionerna måste alltid användas och de återaktiveras automatiskt om fel uppstår i reglaget.Utför (2).
Låg bränslenivå
/2
1 1Fast sken (varningslampa eller LED) och visaren är i det röda
området (beroende på version) åtföljt av en ljudsignal och ett meddelande.När lampan tänds återstår mindre än 6 liter bränsle i tanken.Ljudsignalen och meddelandet upprepas med stegrad frekvens medan nivån sjunker mot noll.Fyll på bränsle för att undvika att tanken blir tom.Kör aldrig tills tanken blir tom, det kan skada avgasrenings- och insprutningssystemen.
Låg nivå i drivbatteriet (elektrisk)
0 %
100
Fast LED-sken och visaren är i det röda området åtföljt av en ljudsignal och ett meddelande.Drivbatteriets laddningsnivå är låg.Se återstående räckvidd.Sätt bilen på laddning snarast möjligt.
Sköldpaddsläge med begränsad räckvidd (elektrisk)Fast sken.Laddningen i drivbatteriet är extremt låg.Motorstyrkan minskar gradvis.Du måste sätta bilen på laddning.
Utför (2) om varningslampan fortsätter att lysa.
Ljudsignal för fotgängare (elektrisk)Fast sken.Ljudsignalsfel detekteratUtför (3).
Vatten i dieselfilterFast sken (med LCD-symboler på instrumentpanelen).Dieselfiltret innehåller vatten.
Risk för skador på insprutningssystemet : utför genast (2).
Motorns självdiagnostikBlinkar.Fel i motorns styrsystem.Det finns risk för att katalysatorn förstörs.Utför (2) omedelbart.Fast sken.Fel i avgasreningssystemet.Varningslampan ska slockna när motorn starts.Utför (3) snabbt.Fast sken.Ett mindre fel har detekterats.Utför (3).Fast sken.Ett större fel har detekterats.Utför (1) och därefter (2).
Förvärmning av motorn (diesel)Tillfälligt på(upp till cirka 30 sekunder i svåra väderförhållanden).När tändningen slås på, om väderförhållanden
och motorns temperatur gör det nödvändigt.Vänta tills varningslampan slocknar innan du startar.Om motorn inte startar ska du försöka starta motorn igen medan du håller foten på pedalen.
Lågt däcktryckFast sken, åtföljt av en ljudsignal och ett meddelande.Lufttrycket i ett eller flera däck är för lågt.Kontrollera däckens lufttryck snarast möjligt.

18
Funktionsstörning i nödbroms (med elstyrd parkeringsbroms)Fast sken, åtföljt av meddelandet "Parking brake fault".Nödbromsningen fungerar inte optimalt.Om automatisk lossning inte kan genomföras ska du använda manuell lossning, eller utför (3).
Körfilsvarnaren aktivFast sken.Systemet har inaktiverats automatiskt, eller försatts i viloläge.Kontrollampan blinkar.Bilen håller på att överskrida en streckad körfältsmarkering utan att blinkers har använts.Systemet aktiveras, och korrigerar sedan bilens kurs på sidan där körfältsmarkeringen detekterats.För ytterligare information, se avsnittet Körning.Fast sken.Ett fel har uppstått i systemet.Utför (3).
Indikator för överlastad bil (Proace City)
Fast sken.Lasten i bilen överskrider den maximalt tillåtna lasten.Lasten i bilen måste minskas.Fast sken, åtföljt av ett meddelande.Indikatorn för överlastning är defekt.Utför (2).
AdBlue® (med Euro 6.2/ 6.3)På i cirka 30 sekunder när motorn startar åtföljt av ett meddelande som indikerar räckvidden.Räckvidden är mellan 2400 och 800 km.Fyll på AdBlue®.Fast sken när tändningen slås på, åtföljt av en ljudsignal och ett meddelande som indikerar återstående körsträcka.Räckvidden är mellan 800 och 100 km.Fyll omedelbart på AdBlue®, eller utför (3).Blinkar, åtföljt av en ljudsignal och ett meddelande som indikerar återstående körsträcka.Räckvidden är mindre än 100 km.Du måste fylla på AdBlue® för att undvika att motorn inte kan startas, eller utför (3).Blinkar, åtföljt av en ljudsignal och ett meddelande som indikerar att bilen inte kan startas.AdBlue®-tanken är tom: den lagenliga startspärren förhindrar att motorn startas.Fyll på AdBlue® eller utför (2) för att kunna starta
motorn.Det är viktigt att minst 5 liter AdBlue® fylls på i tanken.
SCR avgasreningssystem (Diesel)Fast sken när tändningen slås på, åtföljt av en ljudsignal och ett meddelande.Ett funktionsfel i avgasreningssystemet SCR har upptäckts.
Denna varning försvinner så snart avgasutsläppsnivån blir normal igen.Varningslampan AdBlue® blinkar när tändningen slås på samtidigt som SERVICE-lampan och motordiagnoslampan lyser, åtföljt av en ljudsignal och ett meddelande som indikerar återstående körsträcka.Beroende på meddelandet som visas kan det vara möjligt att köra upp till 1 100 km innan motorns startspärr löser ut.Utför (3) omedelbart för att undvika att motorn inte kan startas.Varningslampan AdBlue® blinkar när tändningen slås på samtidigt som SERVICE-lampan och motordiagnoslampan lyser, åtföljt av en ljudsignal och ett meddelande som indikerar att motorn hindras ett starta.Du har överskridit den tillåtna körsträckan efter att funktionsfelet i avgasreningen bekräftades: bilens startspärrsystem hindrar att bilen startas.Utför (2) för att kunna starta motorn.
ServiceTillfälligt tänd, åtföljt av ett meddelande.Ett eller flera fel som inte har en specifik varningslampa har detekterats.Identifiera felet med hjälp av meddelandet som visas på instrumentpanelen.Du kan eventuellt hantera vissa fel själv, t.ex. byta batteri i fjärrkontrollen.För övriga problem, t.ex. fel i
däcktryckvarningssystemet, ska du utföra (3).

19
Instrument
1
Fast sken, åtföljt av ett meddelande.Ett eller flera större fel som inte har en specifik varningslampa har detekterats.Identifiera orsaken till felet med hjälp av meddelandet som visas på instrumentpanelen. Utför sedan (3).Fast sken, åtföljt av meddelandet "Parking brake fault".Automatisk lossning av den elektriska parkeringsbromsen kan inte användas.Utför (2).Servicepåminnare fast sken, skiftnyckelsymbolen blinkar och därefter fast sken.Serviceintervallet har överskridits.Lämna in bilen för underhåll snarast möjligt.Gäller endast dieselmotorer.
Bakre dimljusFast sken.Lampan lyser.
Gröna varnings/kontrollampor
Stop & Start
Fast sken.När bilen stannar ställer Stop & Start motorn i STOP-läge.Blinkar tillfälligt.STOP-läget är för tillfället inte tillgängligt, eller START-läget aktiveras automatiskt.För ytterligare information, se avsnittet Körning.
Bilen är körklar (elektrisk)Fast sken, åtföljt av en ljudsignal när den tänds.Bilen är körklar och kupévärmen kan användas.Kontrollampan slocknar när bilen når en hastighet på cirka 5 km/tim och tänds igen när bilen står stilla.Lampan slocknar när du stänger av motorn och lämnar bilen.
Hill Assist Descent ControlFast sken.Systemet har aktiverats men förhållandena för reglering är inte uppfyllda (lutning, för hög hastighet, växel ilagd).Kontrollampan blinkar.Funktioner påbörjar reglering.Bilen bromsas; bromsljusen tänds vid utförskörning.
Eco-läge (bensin eller diesel)Fast sken.ECO-läget är aktivt.Vissa parametrar justeras i syfte att minska
bränsleförbrukningen.
Automatisk torkningFast sken.Den automatiska torkningen är aktiverad.
Dimljus framFast sken.Främre dimljusen är tända.
SidolamporFast sken.
Lamporna lyser.
BlinkersBlinkers med ljudsignal.Blinkers är aktiverade.
HalvljusFast sken.Lamporna lyser.
Automatisk växling till halvljusFast sken.Funktionen har aktiverats på pekskärmens (Köra / Fordon meny).Ljusomkopplaren är i läge "AUTO".För ytterligare information, se avsnittet Belysning och sikt.
Blå varnings/kontrollampor
HelljusFast sken.Lamporna lyser.
Svart/vita varningslampor
Fot på bromsenFast sken.Bromspedalen är inte nedtrampad eller
för svagt nedtrampad.Med automatväxellåda eller växelväljare, bromspedalen kan behöva trampas ned för att lossa växelväljaren från läge N.
Foten på kopplingspedalenFast sken.Stop & Start: växling till START-läge sker inte eftersom kopplingspedalen är inte helt nedtrampad.

20
Trampa ned kopplingspedalen helt.
Automatisk torkningFast sken.Den automatiska torkningen på vindrutan är aktiverad.
Kontrollampor
Serviceindikator
Information om underhåll visas avseende körsträcka (kilometer) och tid (månader eller dagar).Larm avges vid det som inträffar först.Information om underhåll visas på instrumentpanelen. Beroende på bilens version:– På raden som visar vägmätaren visas återstående körsträcka till nästa servicetillfälle, eller sträckan som körts sedan service skulle ha ägt rum, med tecknet "-" före.– Ett varningsmeddelande indikerar återstående körsträcka, såväl som tiden före nästa servicetillfälle eller tiden efter att servicetillfället
skulle ha ägt rum.
NOTIC E
Den visade värdet beräknas enligt körsträckan och tiden sedan senaste servicetillfälle.Varningen kan utlösas nära inpå det aktuella datumet.
Servicesymbol (skiftnyckel)Tänds tillfälligt när tändningen slås på.När mellan 3000 km och 1000 km återstår före nästa servicetillfälle.Fast sken, när tändningen slås på.Mindre än 1000 km återstår till nästa servicetillfälle.Service på bilen måste utföras mycket snart.
Skiftnyckelsymbolen blinkarBlinkar, därefter fast sken när tändningen slås på.(Dieselmotorer, i kombination med servicevarningslampan.)Serviceintervallet har överskridits.Lämna in bilen för service snarast möjligt.
Nollställa serviceindikatorn.
Serviceindikatorn måste nollställas efter varje servicebesök.► Slå av tändningen.Med LCD-symboler. LCD-text eller instrumentpanel med matrisvisning


► Håll den här knappen intryckt.
► Slå på tändningen; kilometerräknaren börjar räkna ner.► Släpp knappen när =0 visas; skiftnyckelsymbolen försvinner.Digital instrumentpanelDu kan nollställa serviceindikatorn med en tryckning på knappen "Check" i pekskärmsmenyn Köra / Fordon.
NOTIC E
Om du måste koppla ur batteriet efter denna åtgärd ska du låsa bilen och vänta i minst fem minuter så att nollställningen hinner registreras.
Hämta fram information om service
Information om service och underhåll kan nås när som helst.Med LCD-symboler. LCD-text eller instrumentpanel med matrisvisning► Tryck på nollställningsknappen för daglig körsträcka.Med digital instrumentpanelDu kan se information om service genom att trycka på knappen "Check" i pekskärmsmenyn Köra / FordonInformation om service visas i några sekunder och försvinner sedan.

21
Instrument
1
Instrumentpanelens displayskärm
Med LCD-symboler. LCD-text eller instrumentpanel med matrisvisning




Med bilen stillastående, bläddra genom menyerna med vänster tumhjul på ratten eller knappen "SET" på instrumentpanelen för att göra vissa inställningar för bilen.
Tumhjulets funktion:– Tryck: öppnaHuvudmenyn; bekräfta ditt val.– Vrid (utom i en meny): bläddra igenom listan av tillgängliga aktiva funktioner.– Vrid (i en meny): uppåt eller nedåt i menyn.Med digital instrumentpanel
Konfigurationen av vissa parametrar i bilen görs med en tryckning på knappen "Check" i pekskärmsmenyn Köra / Fordon.
Mätare av körsträckor
Vägmätaren och trippmätaren visas i trettio sekunder efter att tändningen har slagits från, när förardörren öppnas och när bilen låses eller låses upp.
Vägmätare


Vägmätaren mäter bilens totala körsträcka sedan första registreringen.
Trippmätare
Trippmätaren mäter bilens körsträcka sedan den
senast nollställdes av föraren.Nollställa trippmätarenMed LCD-symboler. LCD-text eller instrumentpanel med matrisvisning



► Tryck på knappen tills nollor visas medan
tändningen är på.
Kylvätskans temperatur

Med motorn i gång:– I zon A, temperaturen är korrekt.– I zon B, temperaturen är för hög. Tillhörande varningslampa och varningslampan STOP tänds

22
i rött på instrumentpanelen tillsammans med att ett meddelande visas och en ljudsignal hörs.Du måste stanna så fort trafikförhållandena medger.Vänta några minuter innan du stänger av motorn.
WARNI NG
Stäng av motorn, öppna motorhuven försiktigt
och kontrollera kylvätskans nivå.
NOTIC E
För ytterligare information om Nivåkontroller, se motsvarande avsnitt.
Kontroll
Efter några minuters körning stiger temperaturen och trycket i kylsystemet.Fyll på så här:► vänta minst en timme tills motorn svalnat,► skruva loss locket två varv och låt trycket i systemet sjunka,► när trycket har fallit tar du av locket,► fyll på kylarvätska upp till "MAX"-strecket.För ytterligare information om Kontroll av nivåer, se motsvarande avsnitt.
WARNI NG
Se upp med risk för brännskada vid påfyllning av kylarvätska. Överskrid inte max-strecket (på behållaren).
Indikator för motoroljans nivå
(Beroende på version)På versioner som har elektrisk mätare visas information om motoroljans nivå på instrumentpanelen i några sekunder när tändningen är påslagen, samtidigt med serviceinformationen.
NOTIC E
Mätaravläsningen blir bara korrekt om fordonet har stått på plan mark med motorn avstängd i mer än 30 minuter.
Med digital instrumentpanelTillståndet hos motoroljans nivå övervakas med en tryckning på knappen "Check" på menyn till Köra / Fordon pekskärmen.Med LCD-symboler. LCD-text eller instrumentpanel med matrisvisning
Korrekt oljenivå

Detta indikeras med ett meddelande på instrumenttavlan.
Låg oljenivå

Detta indikeras med ett meddelande på instrumenttavlan.Om låg oljenivå bekräftas av en kontroll med den manuella mätstickan måste du snarast fylla på olja, för att undvika att motorn skadas.För ytterligare information om Nivåkontroller, se motsvarande avsnitt.
Funktionsstörning i oljemätaren

Indikeras med ett meddelande på
instrumentpanelen. Kontakta en auktoriserad TOYOTA-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning.

23
Instrument
1
WARNI NG
Om en funktionsstörning uppstår i den elektriska oljemätaren övervakas oljenivån inte längre.Om det är fel på systemet måste du kontrollera oljenivån med den manuella mätstickan som finns i motorrummet.För ytterligare information om Nivåkontroller, se motsvarande avsnitt.
AdBlue® indikatorer för räckvidd
Dieselmotorerna är utrustade med ett system som kombinerar avgasstyrningssystemet SCR(selektiv katalytisk reduktion) med partikelfiltrering (DPF) för rening av avgaser. Dessa kan inte fungera utan AdBlue®-vätska.När nivån för AdBlue® sjunker under reservnivån (mellan 2400 och 0 km tänds en varningslampa när tändningen slås på och en uppskattning av den möjliga körsträckan innan motorstart förhindras visas på instrumentpanelen.
WARNI NG
När AdBlue®-tanken är tom hindras motorn från att starta med hjälp av en lagstadgad anordning. Motorn kan då inte längre startas förrän en miniminivå på AdBlue® har fyllts på.
Manuell visning av räckvidden
Medan räckvidden är större än 2 400 km visas den inte automatiskt.Med LCD-symboler. LCD-text eller instrumentpanel med matrisvisning


► Tryck på den här knappen för att tillfälligt visa räckvidden. Med digital instrumentpanelDu kan se information om räckvidden med en tryckning på knappen "CHECK" i Köra/Fordonpekskärmsmenyn.
Åtgärder som krävs på grund av brist på AdBlue®
Följande varningslampor tänds när mängden AdBlue® är lägre än reservnivån motsvarande en räckvidd på 2 400 km.Tillsammans med varningslamporna påminns du regelbundet av meddelanden att du måste fylla på för att undvika att start av motorn förhindras. Se avsnittet om Varningslampor och kontrollampor för ytterligare uppgifter om visade meddelanden.
NOTIC E
För mer information om AdBlue® (Dieselmotorer), och i synnerhet om påfyllning, se motsvarande avsnitt.
Med Euro 6.2-/ 6.3-motorer
Varnings-/kontrollampor
lyser
ÅtgärdÅterstående räckvidd


Fyll påMellan 2 400 km och 800 km

Fyll på snarast möjligtMellan 800 km och 100 km

Påfyllning är nödvändig på grund av risken för utebliven motorstart.
Mellan 100 km och 0 km


Fyll på minst 5 liter AdBlue® i tanken så att motorn ska kunna startas.
0 km

25
Instrument
1

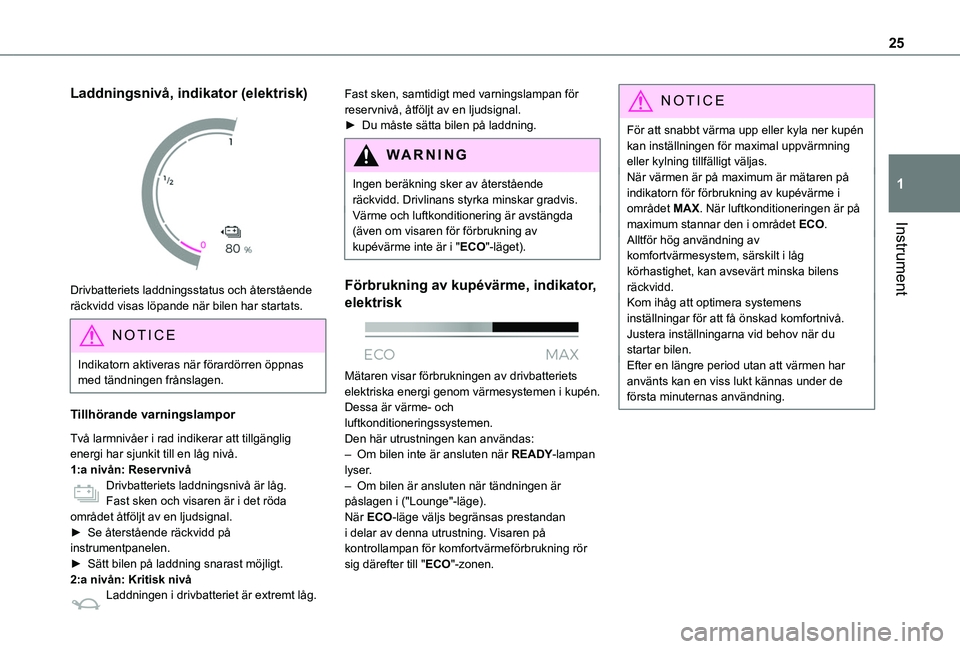

Laddningsnivå, indikator (elektrisk)

Drivbatteriets laddningsstatus och återstående räckvidd visas löpande när bilen har startats.
NOTIC E
Indikatorn aktiveras när förardörren öppnas med tändningen frånslagen.
Tillhörande varningslampor
Två larmnivåer i rad indikerar att tillgänglig energi har sjunkit till en låg nivå.1:a nivån: ReservnivåDrivbatteriets laddningsnivå är låg.Fast sken och visaren är i det röda området åtföljt av en ljudsignal.► Se återstående räckvidd på
instrumentpanelen.► Sätt bilen på laddning snarast möjligt.2:a nivån: Kritisk nivåLaddningen i drivbatteriet är extremt låg.
Fast sken, samtidigt med varningslampan för reservnivå, åtföljt av en ljudsignal.► Du måste sätta bilen på laddning.
WARNI NG
Ingen beräkning sker av återstående räckvidd. Drivlinans styrka minskar gradvis.Värme och luftkonditionering är avstängda (även om visaren för förbrukning av
kupévärme inte är i "ECO"-läget).
Förbrukning av kupévärme, indikator,
elektrisk

Mätaren visar förbrukningen av drivbatteriets elektriska energi genom värmesystemen i kupén.Dessa är värme- och luftkonditioneringssystemen.Den här utrustningen kan användas:– Om bilen inte är ansluten när READY-lampan lyser.– Om bilen är ansluten när tändningen är påslagen i ("Lounge"-läge).När ECO-läge väljs begränsas prestandan i delar av denna utrustning. Visaren på
kontrollampan för komfortvärmeförbrukning rör sig därefter till "ECO"-zonen.
NOTIC E
För att snabbt värma upp eller kyla ner kupén kan inställningen för maximal uppvärmning eller kylning tillfälligt väljas.När värmen är på maximum är mätaren på indikatorn för förbrukning av kupévärme i området MAX. När luftkonditioneringen är på maximum stannar den i området ECO.Alltför hög användning av komfortvärmesystem, särskilt i låg körhastighet, kan avsevärt minska bilens räckvidd.Kom ihåg att optimera systemens inställningar för att få önskad komfortnivå. Justera inställningarna vid behov när du startar bilen.Efter en längre period utan att värmen har använts kan en viss lukt kännas under de första minuternas användning.
