2021 TOYOTA PRIUS display

3534-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)
Om ett fordon som närmar sig på bilens högra eller vänstra sida
känns av visas följande på navigationsskärmen.
Områdena där fordon kan kännas av beskrivs nedan.
För att ge föraren mer tid att reagera kan summertonen uppmärksam-
ma på snabbare fordon längre bort.
Exempel:
RCTA-symbol, display
När Toyota parkeringsassis-
tans visasNär 360°-monitorn (i förekom-
mande fall) visas
Backvarnare för korsande trafik, avkänningsområden
Fordon som närmar sigHastighetUngefärlig
varselsträcka
Snabbt28 km/tim20 m
Långsamt8km/tim5,5 m
1
OM47E11SE.book Page 353 Friday, December 4, 2020 9:54 AM

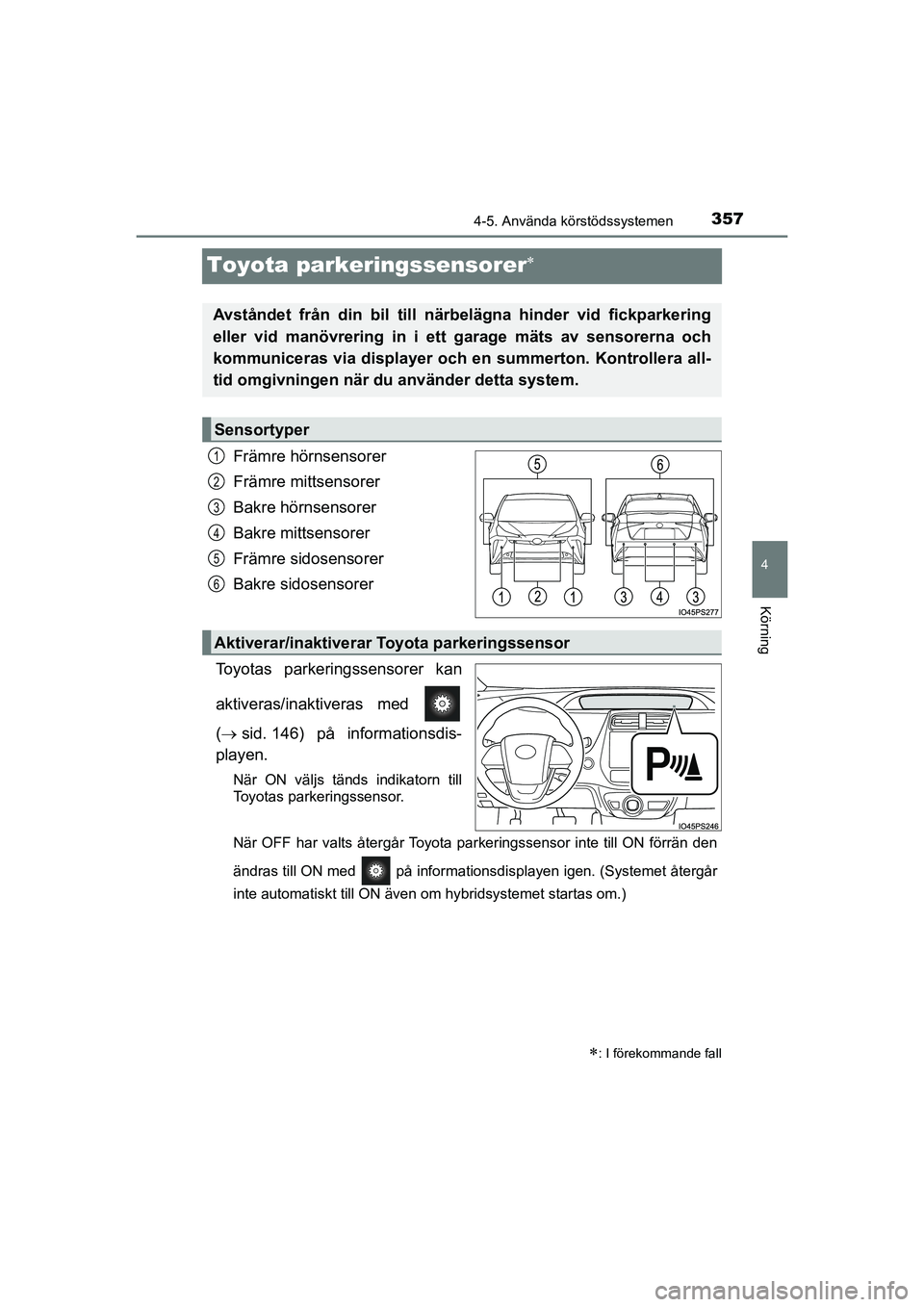

357
4
4-5. Använda körstödssystemen
Körning
PRIUS_OM_OM47B91E_(EE)
Toyota parkeringssensorer
Främre hörnsensorer
Främre mittsensorer
Bakre hörnsensorer
Bakre mittsensorer
Främre sidosensorer
Bakre sidosensorer
Toyotas parkeringssensorer kan
aktiveras/inaktiveras med
(  sid. 146) på informationsdis-
playen.
När ON väljs tänds indikatorn till
Toyotas parkeringssensor.
När OFF har valts återgår Toyota parkeringssensor inte till ON förrän den
ändras till ON med på informationsdisplayen igen. (Systemet återgår
inte automatiskt till ON även om hybridsystemet startas om.)
: I förekommande fall
Avståndet från din bil till nä rbelägna hinder vid fickparkering
eller vid manövrering in i ett ga rage mäts av sensorerna och
kommuniceras via displayer och en summerton. Kontrollera all-
tid omgivningen när du använder detta system.
Sensortyper
1
2
3
4
5
6
Aktiverar/inaktiverar Toyota parkeringssensor
OM47E11SE.book Page 357 Friday, December 4, 2020 9:54 AM

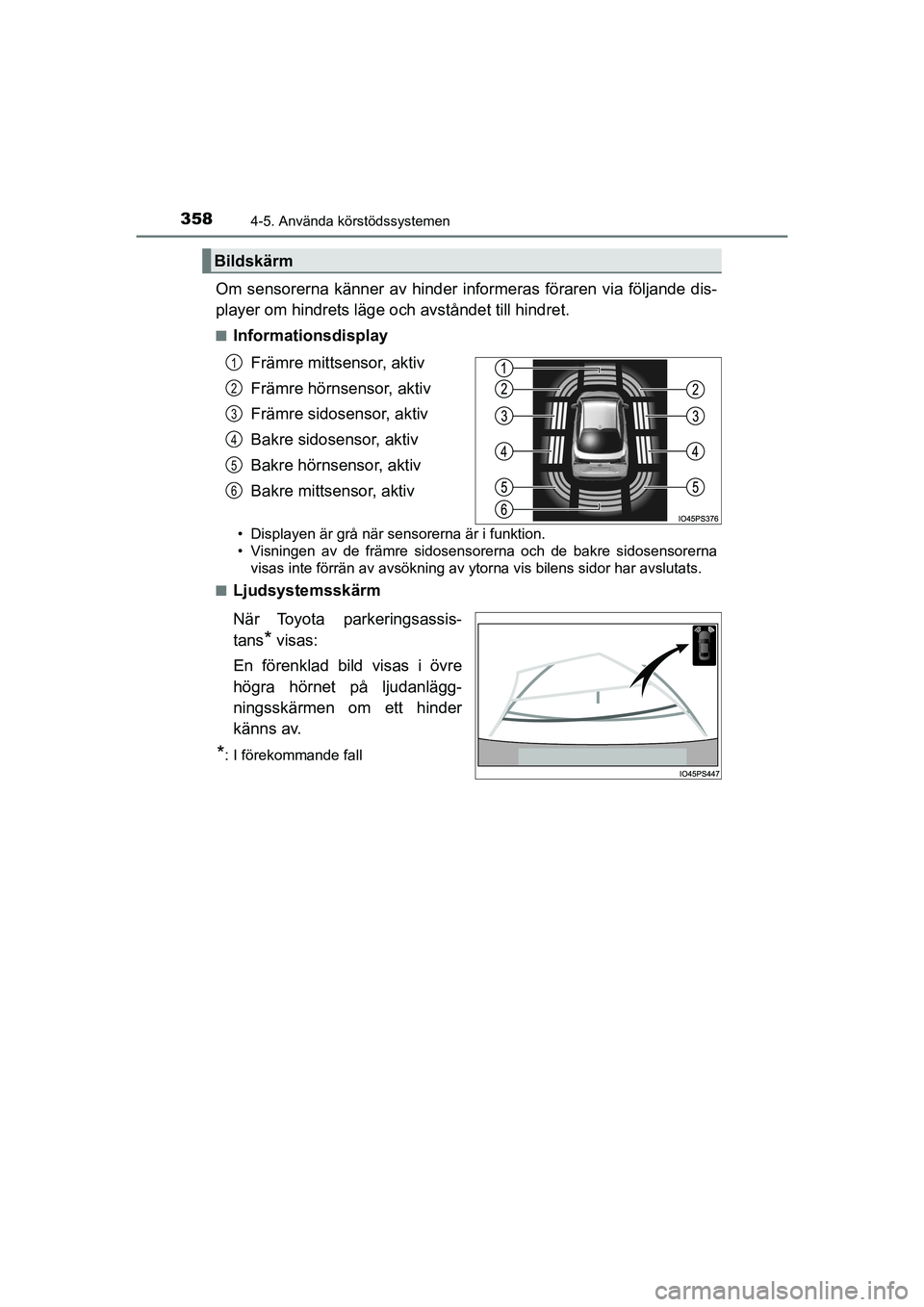

3584-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)
Om sensorerna känner av hinder informeras föraren via följande dis-
player om hindrets läge och avståndet till hindret.
nInformationsdisplay
Främre mittsensor, aktiv
Främre hörnsensor, aktiv
Främre sidosensor, aktiv
Bakre sidosensor, aktiv
Bakre hörnsensor, aktiv
Bakre mittsensor, aktiv
• Displayen är grå när sensorerna är i funktion.
• Visningen av de främre sidosensorerna och de bakre sidosensorernavisas inte förrän av avsökning av ytorna vis bilens sidor har avslutats.
n
Ljudsystemsskärm
När Toyota parkeringsassis-
tans
* visas:
En förenklad bild visas i övre
högra hörnet på ljudanlägg-
ningsskärmen om ett hinder
känns av.
*: I förekommande fall
Bildskärm
1
2
3
4
5
6
OM47E11SE.book Page 358 Friday, December 4, 2020 9:54 AM

3594-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)n
Display för avstånd
Sensorer som känner av ett hinder tänds med fast sken, eller blin-
kar.
Sensoravkänning, av
stånd till hinder
Informations-
display
*
Ljudsystem, skärm
*
Ungefärligt avstånd till hindret
Främre hörn-
sensor, främre
mittsensor och
främre
sidsensorerBakre hörnsen-
sor, bakre mitt- sensor och
bakre
sidsensorer
(kontinuerligt)(blinkar lång-
samt)
100 cm till 60 cm150 cm till 60 cm
(kontinuerligt)(blinkar)
60 cm till 45 cm
60 cm till 45 cm
100 cm till 70 cm
100 cm till 70 cm
60 cm till 45 cm
60 cm till 45 cm
(kontinuerligt)(blinkar
snabbt)
45 cm till 35 cm
45 cm till 35 cm
70 cm till 30 cm
70 cm till 30 cm
45 cm till 35 cm
45 cm till 35 cm
(blinkar)(kontinuerligt)
Mindre än
35 cm
Mindre än
35 cm
Mindre än
30 cmMindre än
30 cm
Mindre än
35 cm
Mindre än
35 cm
Långt
Nära
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
OM47E11SE.book Page 359 Friday, December 4, 2020 9:54 AM

3634-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)
nDriftsförutsättningar
Startknappen är påslagen.
lFrämre hörnsensorer:
• Växelläget är inte P
• Bilens hastighet är cirka 10 km/tim eller lägre
l Främre sidosensorer/bakre sidosensorer:
• Växelläget är inte P
• Bilens hastighet är cirka 10 km/tim eller lägre
• Ratten har vridits cirka 90  eller mer
l Främre mittsensorer:
• Växelläget är inte P eller R
• Bilens hastighet är cirka 10 km/tim eller lägre
l Bakre hörnsensor/bakre mittsensorer:
Växelläget är R
n Toyotas parkeringssenso rer, snabbmeddelande
 sid. 386
n Sensorns avkänningsinformation
lSensorns avkänningsområde är begränsat till områdena kring bilens stöt-
fångare.
l Beroende på hindrets form och andra faktorer kan avkänningsavståndet
vara kortare, och det kan även vara omöjligt att känna av ett h\
inder.
l Hinder känns eventuellt inte av om de är för nära sensorn.
l Det finns en liten fördröjning mellan när hindret känns av och när det visas
på skärmen. Även när bilen körs i låg hastighet aktiveras displayen och
summertonen eventuellt inte alls om du kommer för nära ett hinder innan
displayen och summertonen aktiveras.
l Tunna stolpar eller föremål som är lägre än sensorn känns eventuellt inte av
när bilen närmar sig dem, även om de har känts av en gång.
l Det kan vara svårt att höra ljudsignalerna om ljudanläggningen eller luftkon-
ditioneringen är på med hög volym.
OM47E11SE.book Page 363 Friday, December 4, 2020 9:54 AM

3644-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)n
Varningsfunktion för hinder
Om ett hinder befinner sig på sidorna inom bilens körväg medan bilen körs
framåt eller bakåt uppmärksammar den här funktionen föraren med displayen
och summertonen.
Hinder
Bilens beräknade körväg
n Avkänning av hinder på sidorna
lHinder på bilens sidor känns av under körning genom att sidosen\
sorerna
avsöker områdena på sidorna. Hinder som känns av behålls i minnet i högst
cirka två minuter.
l Hinder känns eventuellt inte av på bilens sidor förrän avsökningen är avslu-
tad. När startknappen har trycks till tändningsläge avslutas av\
sökningen när
bilen har körts en kort stund.
l Om ett hinder, som t.ex. annat fordon, fotgängare eller djur känns av med si-
dosensorerna kan hindret fortsätta att kännas av även när det har lämnat si-
dosensorernas avkänningsområde.
n Om ”Clean Parking Assist Sensor ” (Rengör parkeringsassistanssensor)
visas på informationsdisplayen
En sensor kan vara smutsig eller täckt med snö eller is. I sådana fall bör sys-
temet återgå till det normala när sensorn är ren.
Om sensorn har fryst i kall väderlek kan ett felmeddelande visas, annars kan
ett hinder inte kännas av. Om sensorn tinar bör systemet återgå till det nor-
mala.
n Om ”Parking Assist Malfunction” (Funktionsstörning i parkeringsassis-
tansen) visas på informationsdisplayen
Beroende på funktionsstörningen i sensorn har den eventuellt inte normal
funktion. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer kontrollera bilen.
n Specialinställning
Inställningar (t.ex.summertonens volym ) kan ändras.
(Funktioner som kan anpassas: sid. 644)
1
2
OM47E11SE.book Page 364 Friday, December 4, 2020 9:54 AM

3674-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)
VA R N I N G
nSidosensorer
I följande situationer fungerar de fyra parkeringssensorerna eventuellt inte
på normalt sätt vilket kan leda till en plötslig olycka. Kör försiktigt.
l Hinder känns inte alltid av på bilens sidor förrän bilen körs en kort stund
och avsökningen av sidoytorna är avslutad. ( sid. 364)
l Även när avsökningen av sidoytorna är avslutad kan inte hinder som t.ex.
andra fordon, människor eller djur alltid kännas av.
l Även när avsökningen av sidoytorna är avslutad känns inte alltid hinder av
beroende på förhållandena i bilens omgivning.
I sådant fall stängs displayerna för sidosensorerna ( sid. 358) tillfälligt
av.
n Hinder som eventuellt inte känns av på rätt sätt
Formen på ett hinder kan göra att en sensor inte känner av det. Tänk därför
speciellt på dessa hinder:
l Kablar, staket, rep etc.
l Bomull, snö och annat material som absorberar radiovågor
l Föremål med snäva vinklar
l Låga hinder
l Höga hinder vars övre del skjuter ut i riktning mot din bil
l Människor känns eventuellt inte av om de bär vissa typer av klä\
der.
l Rörliga föremål som människor eller djur
OM47E11SE.book Page 367 Friday, December 4, 2020 9:54 AM

3684-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)
OBSERVERA
nVid användning av Toyo tas parkeringssensor
I följande situationer fungerar systemet eventuellt inte som det ska på grund
av sensorfel eller liknande. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning kontrollera bilen.
l Displayen till Toyota parkeringssensor blinkar och en ljudsignal hörs när
inga hinder har känts av.
l Om området runt en sensor kolliderar med något, eller utsätts för en kraftig
stöt.
l Om stötdämparen kolliderar med något.
l Om displayen visas kontinuerligt utan ljudsignal.
l Om displaystörning uppstår ska du först kontrollera sensorn.
Om störningen uppstår även om det inte finns is, snö eller lera på sensorn,
är det sannolikt att en funktionsstörning föreligger.
n När du tvättar bilen
l Spruta inte vatten eller ånga mot sensorområdet.
Det kan leda till att fel uppstår i sensorn.
l Rikta inte ånga för nära sensorerna om du tvättar bilen med ånga. Senso-
rerna kommer eventuellt inte att fungera på rätt sätt om de utsätts för
ånga.
OM47E11SE.book Page 368 Friday, December 4, 2020 9:54 AM
