2021 TOYOTA HILUX kontrolky

OBSAH2
HILUX_OM_OM0K641CZ_(EE)
Pro vaši informaci ...........................8
Jak číst tuto příručku ....................14
Jak vyhledávat..............................15
Obrazový rejstřík ..........................16
1-1. Pro bezpečné používání
Před jízdou...........................36
Pro bezpečnou jízdu ............38
Bezpečnostní pásy ..............40
SRS airbagy.........................45
Opatření týkající se
výfukových plynů ...............56
1-2. Bezpečnost dětí
Systém detekce spolujezdce
vpředu................................57
Systém manuálního zapnutí/
vypnutí airbagů ..................62
Jízda s dětmi........................64
Dětské zádržné systémy......65
1-3. Asistence v případě nouze
ERA-GLONASS/EVAK ........98
1-4. Zabezpečovací systém
Systém imobilizéru
motoru .............................103
Alarm .................................127
2. Přístrojová deska
Výstražné kontrolky
a indikátory ......................132
Přístroje a ukazatelé ..........140
Multiinformační displej .......145
Informace o spotřebě
paliva ...............................154
3-1. Informace o klíčích
Klíče .................................. 158
3-2. Otevírání, zavírání
a zamykání dveří
Boční dveře ....................... 196
Přístupové panely (pouze
modely s prodlouženou
kabinou) .......................... 202
Zadní čelo ......................... 203
Systém Smart Entry
& Start ............................. 206
3-3. Seřízení sedadel
Přední sedadla .................. 258
Zadní sedadla ................... 260
Opěrky hlavy ..................... 263
3-4. Seřízení volantu a zrcátek
Volant ................................ 266
Vnitřní zpětné zrcátko ....... 268
Vnější zpětná zrcátka ........ 270
3-5. Otevírání a zavírání oken
Elektricky ovládaná okna .. 273
Výklopná okna (modely
s prodlouženou kabinou).. 277
1Bezpečnost a zabezpečení
2Přístrojová deska
3Ovládání jednotlivých
komponentů

16Obrazový rejstřík
HILUX_OM_OM0K641CZ_(EE)

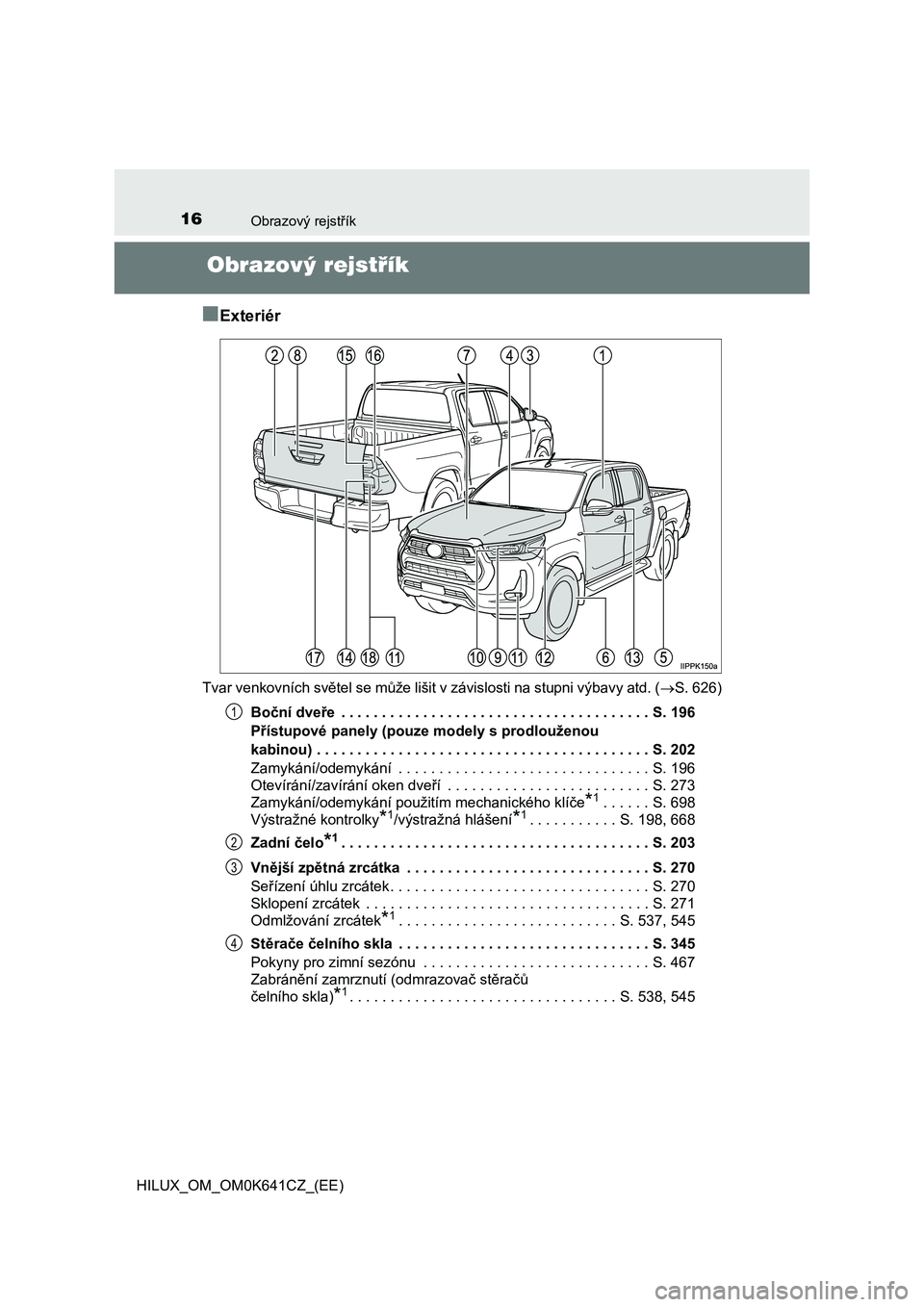

Obrazový rejstřík
■Exteriér
Tvar venkovních světel se může lišit v závislosti na stupni výb avy atd. (S. 626)
Boční dveře . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 196
Přístupové panely (pouze modely s prodlouženou
kabinou) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 202
Zamykání/odemykání . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 196
Otevírání/zavírání oken dveří . . . . . . . . . . . . . . . . . . . . . . . . . S. 273
Zamykání/odemykání použitím mechanického klíče*1. . . . . . S. 698
Výstražné kontrolky*1/výstražná hlášení*1. . . . . . . . . . . S. 198, 668
Zadní čelo*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 203
Vnější zpětná zrcátka . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 270
Seřízení úhlu zrcátek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 270
Sklopení zrcátek . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 271
Odmlžování zrcátek*1. . . . . . . . . . . . . . . . . . . . . . . . . . . S. 537, 5 45
Stěrače čelního skla . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 345
Pokyny pro zimní sezónu . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 467
Zabránění zamrznutí (odmrazovač stěračů
čelního skla)*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 538, 545
1
2
3
4

19Obrazový rejstřík
HILUX_OM_OM0K641CZ_(EE)
Přístroje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 140
Údaje na přístrojích . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 140
Seřízení osvětlení přístrojového panelu*1. . . . . . . . . . . . . . . . S. 140
Výstražné kontrolky/indikátory . . . . . . . . . . . . . . . . . . . . . . . . . S. 132
Když se rozsvítí výstražné kontrolky . . . . . . . . . . . . . . . . . . . . S. 664
Multiinformační displej*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 145
Když se zobrazí výstražná hlášení . . . . . . . . . . . . . . . . . . . . . S. 673
Páka parkovací brzdy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 334
Zabrzdění/uvolnění . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 334
Pokyny pro zimní sezónu . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 468
Výstražná kontrolka/bzučák. . . . . . . . . . . . . . . . . . . . . . . . . . . S. 664
Páčka směrových světel . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 333
Spínač světlometů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 335
Světlomety/přední obrysová světla/koncová světla/
světla pro denní svícení*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 335
Přední mlhová světla*1/zadní mlhové světlo*1. . . . . . . . . . . . S. 342
Spínač stěračů a ostřikovačů čelního skla . . . . . . . . . . . . . S. 345
Použití . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 345
Doplnění kapaliny ostřikovačů . . . . . . . . . . . . . . . . . . . . . . . . . S. 600
Výstražná hlášení*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 673
Uvolňovací páčka zámku kapoty . . . . . . . . . . . . . . . . . . . . . S. 586
Otvírač dvířek palivové nádrže*1. . . . . . . . . . . . . . . . . . . . . S. 350
Manuální systém klimatizace*1 . . . . . . . . . . . . . . . . . . . . . . S. 536
Automatický systém klimatizace*1 . . . . . . . . . . . . . . . . . . . S. 543
Audio systém*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 472
Zásuvka AUX/zásuvka USB . . . . . . . . . . . . . . . . . . . . . . . . . . S. 475
Multimediální systém*1, 2
Navigační systém*1, 2
Systém zpětné kamery*1, 2
Hodiny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 566
*1: Je-li ve výbavě
*2: Viz "Příručka pro uživatele navigačního a multimediálního systému"
nebo "Příručka pro uživatele multimediálního systému".
3
4
5
6
7
8
9
10
11
12

27Obrazový rejstřík
HILUX_OM_OM0K641CZ_(EE)
Přístroje . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 140
Údaje na přístrojích . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 140
Seřízení osvětlení přístrojového panelu . . . . . . . . . . . . . . . . . S. 140
Výstražné kontrolky/indikátory . . . . . . . . . . . . . . . . . . . . . . . . . S. 132
Když se rozsvítí výstražné kontrolky . . . . . . . . . . . . . . . . . . . . S. 664
Multiinformační displej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 145
Když se zobrazí výstražná hlášení . . . . . . . . . . . . . . . . . . . . . S. 673
Páka parkovací brzdy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 334
Zabrzdění/uvolnění . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 334
Pokyny pro zimní sezónu . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 468
Výstražná kontrolka/bzučák. . . . . . . . . . . . . . . . . . . . . . . . . . . S. 664
Páčka směrových světel . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 333
Spínač světlometů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 335
Světlomety/přední obrysová světla/koncová světla/
světla pro denní svícení. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 335
Přední mlhová světla*1/zadní mlhové světlo . . . . . . . . . . . . . . S. 342
Spínač stěračů a ostřikovačů čelního skla . . . . . . . . . . . . . S. 345
Použití . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 345
Doplnění kapaliny ostřikovačů . . . . . . . . . . . . . . . . . . . . . . . . . S. 600
Výstražná hlášení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 673
Uvolňovací páčka zámku kapoty . . . . . . . . . . . . . . . . . . . . . S. 586
Otvírač dvířek palivové nádrže*1. . . . . . . . . . . . . . . . . . . . . S. 350
Manuální systém klimatizace*1 . . . . . . . . . . . . . . . . . . . . . . S. 536
Automatický systém klimatizace*1 . . . . . . . . . . . . . . . . . . . S. 543
Audio systém*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 472
Zásuvka AUX/zásuvka USB . . . . . . . . . . . . . . . . . . . . . . . . . . S. 475
Multimediální systém*1, 2
Navigační systém*1, 2
Systém zpětné kamery*1, 2
Hodiny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 566
*1: Je-li ve výbavě
*2: Viz "Příručka pro uživatele navigačního a multimediálního systému"
nebo "Příručka pro uživatele multimediálního systému".
3
4
5
6
7
8
9
10
11
12

131
2Přístrojová deska
HILUX_OM_OM0K641CZ_(EE)
2. Přístrojová deska
Výstražné kontrolky
a indikátory ...................... 132
Přístroje a ukazatelé .......... 140
Multiinformační displej ....... 145
Informace o spotřebě
paliva ............................... 154

1322. Přístrojová deska
HILUX_OM_OM0K641CZ_(EE)

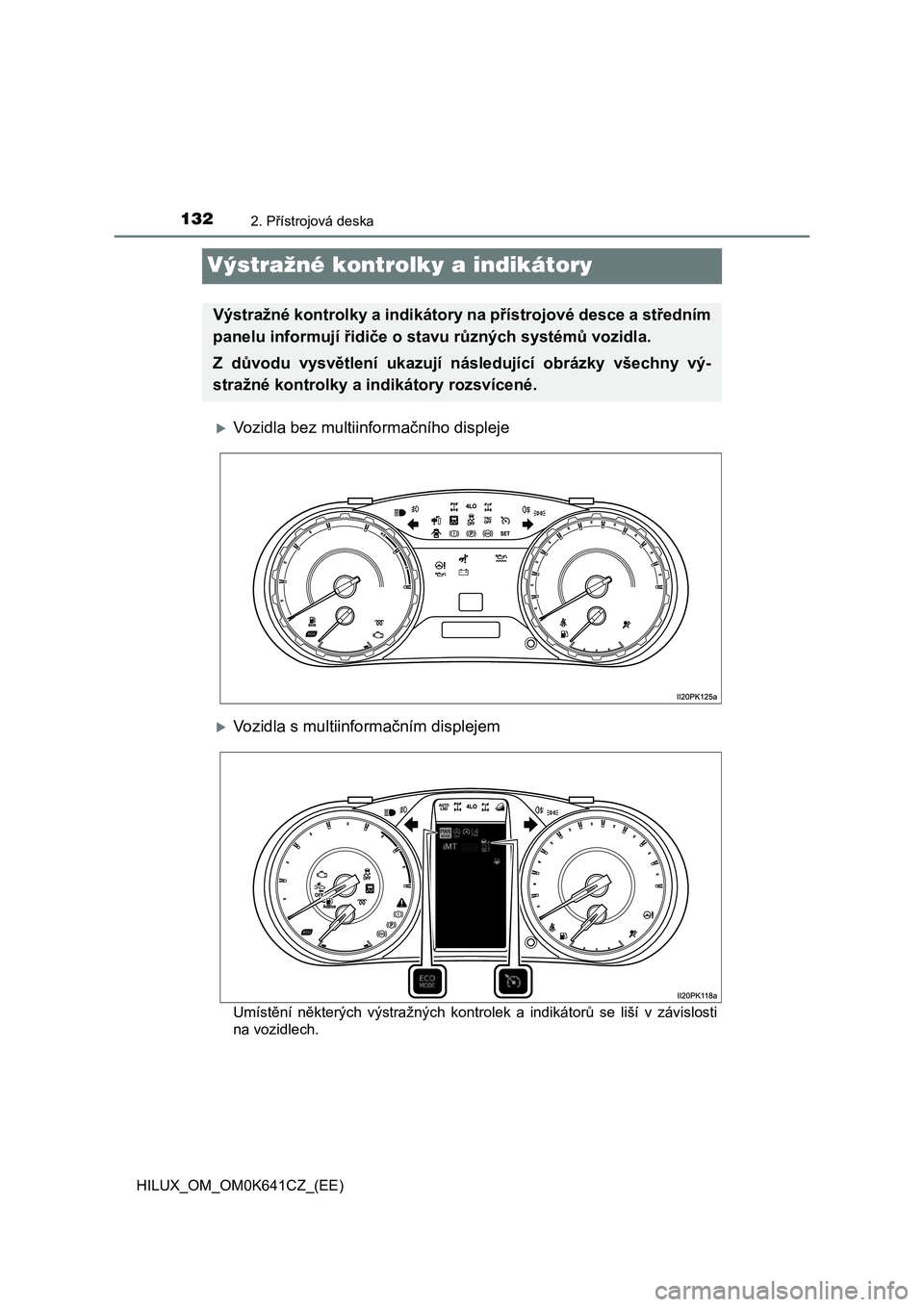

Výstražné kontrolky a indikátory
Vozidla bez multiinformačního displeje
Vozidla s multiinformačním displejem
Umístění některých výstražných kontrolek a indikátorů se liší v závislosti
na vozidlech.
Výstražné kontrolky a indikátory na přístrojové desce a středním
panelu informují řidiče o st avu různých systémů vozidla.
Z důvodu vysvětlení ukazují násl edující obrázky všechny vý-
stražné kontrolky a indikátory rozsvícené.

1332. Přístrojová deska
2
Přístrojová deska
HILUX_OM_OM0K641CZ_(EE)
Výstražné kontrolky informují řidiče o poruchách v indikovaných sys-
témech vozidla.
Výstražné kontrolky
*1Výstražná kontrolka brzdo-
vého systému ( S. 664)
*1
(je-li ve výbavě)
Indikátor prokluzu
( S. 666)
*1, 2
(je-li ve výbavě)
Výstražná kontrolka systé-
mu dobíjení ( S. 664)
*4
(Bliká) (je-li ve výbavě)
Indikátor pohonu čtyř kol
( S. 666)
*1, 2
(je-li ve výbavě)
Výstražná kontrolka nízké-
ho tlaku motorového oleje
( S. 664)
*4
(Bliká) (je-li ve výbavě)
Indikátor nízké rychlosti
pohonu čtyř kol ( S. 666)
*1, 3
(Bliká nebo svítí)
Indikátor poruchy
( S. 665)
*4
(Bliká) (je-li ve výbavě)
Indikátor uzávěrky zadní-
ho diferenciálu ( S. 666)
*1
Výstražná kontrolka SRS
( S. 665)
*1
(Bliká nebo svítí) (je-li ve výbavě)
Výstražná kontrolka palivo-
vého systému ( S. 667)
*1
Výstražná kontrolka ABS
( S. 665)
*1, 2, 5
(Bliká nebo svítí) (je-li ve výbavě)
Výstražná kontrolka systé-
mu Brake Override
( S. 667)
*1
(je-li ve výbavě)
Výstražná kontrolka systé-
mu posilovače řízení
( S. 665)
*1
(Bliká nebo svítí)(je-li ve výbavě)
Výstražná kontrolka PCS
( S. 667)
(Žlutá) (je-li ve výbavě)
Indikátor LDA
( S. 667)
*1
(je-li ve výbavě)
Výstražná kontrolka nízké
hladiny motorového oleje
( S. 668)

1342. Přístrojová deska
HILUX_OM_OM0K641CZ_(EE)
*6
(je-li ve výbavě)
Indikátor tempomatu
( S. 667)
*1
(Bliká nebo svítí) (je-li ve výbavě)
Hlavní výstražná kontrolka
( S. 668)
*2
(je-li ve výbavě)
Výstražná kontrolka otevře-
ných dveří ( S. 668)
*1, 5
(Bliká) (je-li ve výbavě)
Indikátor zrušení
Stop & Start ( S. 668)
(Bliká nebo svítí)
Kontrolka bezpečnostních
pásů řidiče a spolujezdce
vpředu ( S. 668)
Indikátor parkovací brzdy
( S. 669)
*7
(Bliká nebo svítí) (je-li ve výbavě)
Kontrolky bezpečnostních
pásů cestujících vzadu
( S. 668)(je-li ve výbavě)
Výstražná kontrolka nízké
hladiny AdBlue™
( S. 669)
Výstražná kontrolka nízké
hladiny paliva ( S. 668)
*1
(Bliká) (je-li ve výbavě)
Indikátor "AUTO LSD"
( S. 669)
(je-li ve výbavě)
Výstražná kontrolka ná-
vštěvy servisu ( S. 669)
