2021 TOYOTA GR YARIS stop start

193
4
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
Jízda
■Vypnutí motoru
1 Plně sešlápněte spojkový pedál
a sešlápněte brzdový pedál,
abyste vozidlo zastavili.
2 Přesuňte řadicí páku do N a uvol-
něte spojkový pedál. Motor se
automaticky vypne.
Když je motor vypnutý pomocí systému
Stop & Start, indiká tor Stop & Start se rozsvítí.
■Opětovné nastartování motoru
S řadicí pákou v N sešlápněte spoj-
kový pedál. Motor se automaticky
nastartuje.
Když se motor nastartuje, indikátor Stop
& Start zhasne.
Stiskněte spínač zrušení Stop
& Start, abyste sy stém Stop & Start
vypnuli.
Indikátor zrušení Stop & Start se
rozsvítí.
Opětovným stisknut ím spínače se sys-
tém Stop & Start zapne a indikátor zru- šení Stop & Start zhasne.
■Automatické zapnu tí systému Stop
& Start
I když je systém Stop & Start vypnut po-
užitím spínače zru šení Stop & Start,
bude automaticky znovu zapnut, jakmile je spínač motoru vypnut a pak je nastar-
tován motor.
■Pokyny pro používání
●Pokud je stisknut spínač motoru, když
je motor vypnutý pomocí systému Stop & Start, moto r nebude moci být
znovu nastartován pomocí funkce au-
tomatického starto vání motoru. V tom případě nastartujte motor použitím
normálního postupu startování.
( S.135)
●Když je motor znovu startován pomocí
systému Stop & Start, napájecí zásuv- ky mohou být dočasn ě nefunkční, to
ale neznamená poruchu.
●Montáž a demontáž elektrických sou-
částí a bezdrátových zařízení může ovlivnit systém Stop & Start. Pro po-
drobnosti kontaktujte kteréhokoliv au-
torizovaného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý
servis.
Systém Stop & Start
Systém Stop & Start vypíná
a startuje motor podle ovládání
spojkového pedálu nebo ovlá-
dání řadicí páky, když je vozidlo
zastaveno, např. na dopravních
světlech, křižovatce atd., aby se
snížila spotřeba paliva a snížilo
zamoření prostře dí hlukem způ-
sobeným během motoru na vol-
noběh.
Činnost systému Stop & Start
Vypnutí systému Stop & Start

194
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
●Když je vozidlo zastaveno na delší
dobu, vypněte spínač motoru, abyste
motor úplně vypnuli.
●Když je motor znovu nastartován po-
mocí systému Stop & Start, volant se
může dočasně stát obtížněji ovlada-
telný.
■Provozní podmínky
●Systém Stop & Start bude fungovat,
když budou splněny všechny z násle-
dujících podmínek:
• Vozidlo určitou dobu jelo.
• Spojkový pedál není sešlápnutý.
• Řadicí páka je v N.
• Bezpečnostní pás řidiče je zapnutý.
• Dveře řidiče jsou zavřeny.
• Je zvolen jízdní režim Normal a Track.
• Odmlžování čelního skla je vypnuto.
• Motor je přiměřeně zahřátý.
• Venkovní teplota je -5 °C nebo vyšší.
• Kapota a zadní dveře jsou zavřeny.
(S.194)
●V následujících situacích se motor ne-
musí vypnout pomocí systému Stop
& Start. To neznamená poruchu systé-
mu Stop & Start.
• Když je používán systém klimatizace.
• Když akumulátor podstupuje periodic-
ké dobíjení.
• Když akumulátor není dostatečně na-
bitý, např., pokud bylo vozidlo zapar-
kováno dlouhou dobu a nabití
akumulátoru pokleslo; elektrická zátěž
je velká; teplota kapaliny akumulátoru
je mimořádně nízká nebo je akumulá-
tor ve špatném stavu.
• Když je podtlak posilovače brzd nízký.
• Když je uplynulý čas od opětovného
nastartování motoru krátký.
• Když je vozidlo často zastavováno,
např. v dopravní zácpě.
• Když je teplota chladicí kapaliny moto-
ru nebo teplota převodovkové kapali-
ny extrémně nízká nebo vysoká.
• Když je ovládán volant.
• Když vozidlo jezdí v oblasti s vysokou
nadmořskou výškou.
• Když je teplota kapaliny akumulátoru
extrémně nízká nebo vysoká.
• Chvíli poté, co byly odpojeny a znovu
připojeny pólové vývody akumulátoru.
●Pokud je motor vypnutý pomocí systé-
mu Stop & Start, motor bude znovu
nastartován automaticky, pokud jsou
splněny následující podmínky:
(Abyste umožnili opětovné vypnutí mo-
toru pomocí systému Stop & Start, jeďte
s vozidlem.)
• Je zapnut systém klimatizace.
• Je zapnuto odmlžování čelního skla.
• Bezpečnostní pás řidiče je rozepnutý.
• Dveře řidiče jsou otevřeny.
• Jízdní režim je přepnut z režimu Nor-
mal a Track do jiného režimu.
• Je stisknut spínač zrušení Stop & Start.
• Je ovládán volant.
• Vozidlo začíná popojíždět ve svahu.
●Když je motor vypnutý pomocí systé-
mu Stop & Start, motor se může znovu
nastartovat automaticky v následují-
cích situacích: (Abyste umožnili opě-
tovné vypnutí motoru pomocí systému
Stop & Start, jeďte s vozidlem.)
• Když je brzdový pedál opakovaně se-
šlapáván nebo je silně sešlápnut.
• Když je používán systém klimatizace.
• Když je ovládán spínač systému kli-
matizace (spínač odmlžování čelního
skla atd.)
• Když je nabití akumulátoru nízké.
■Když je otevřena kapota
Pokud je otevřena kapota, když je motor
vypnutý pomocí systému Stop & Start,
motor zůstane vypnutý a nemůže být
znovu nastartován pomocí funkce auto-
matického startování motoru. V tom
případě nastartujte motor použitím nor-
málního postupu startování. (S.135)
■Když je otevřena kapota nebo zadní
dveře
Pokud jsou kapota nebo zadní dveře
zavřeny poté, co je motor nastartován
s otevřenou kapotou nebo zadními dveř-
mi, systém Stop & Start nebude fungovat.
Zavřete kapotu a zadní dveře, vypněte
spínač motoru, počkejte 30 sekund
nebo déle, a pak nastartujte motor.

195
4
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
Jízda
■Činnost systému klimatizace, když
je motor vypnutý pomocí systému Stop & Start
Vozidla s automati ckým systémem kli-
matizace: Když je systém klimatizace v automatickém reži mu a motor je vy-
pnutý pomocí systém u Stop & Start,
ventilátor může běžet pomalou rychlostí, aby zabránil zvyšová ní nebo snižování
teploty v kabině, nebo může být vypnut.
Aby se upřednostnil výkon systému kli- matizace, když je voz idlo zastaveno, vy-
pněte systém Stop & Start stisknutím
spínače zrušení Stop & Start.
●Pokud je čelní sklo zamlženo
Zapněte odmlžování čelního skla. ( S.227)
Pokud se čelní sklo zamlžuje často,
stiskněte spín ač zrušení Stop & Start, abyste systém Stop & Start zrušili.
●Pokud ze systému klimatizace vychá- zí zápach
Stiskněte spínač zru šení Stop & Start,
abyste systém Stop & Start deaktivovali.
■Změna doby nečinnosti motoru se zapnutým systémem klimatizace
Délka doby, kdy bude systém Stop & Start
v činnosti, když je zapnutý systém kli-
matizace, může být změněna v na
multiinformačním displeji ( S.87). (Dél-
ka doby, kdy bude systém Stop & Start
v činnosti, když je systém klimatizace
vypnutý, nemůže být změněna.)
■Zobrazení stavu systému Stop & Start
 S.92
■Hlášení na multiinformačním dis-
pleji
V následujících situacích se na multiin-
formačním displeji zobrazí a hlášení.
●Když motor nelze vypnout pomocí systému Stop & Start
"Nevhodná baterie" • Mohl být nainstalován typ akumuláto-
ru nevhodný pro použití se systémem
Stop & Start.
 Nechte vozidlo prohlédnout kterýmkoliv autorizovaným prodej cem nebo servisem
Toyota, nebo kterým koliv spolehlivým
servisem.
"Nabíjení baterie" • Nabití akumulátoru může být nízké.
 Vypnutí motoru je dočasně zakázáno,
aby se upřednostnilo nabíjení akumulá-
toru. Poté, co motor běží určitou dobu, systém bude zapnut.
• Může nastat obnovovací nabíjení
 Po dokončení až hodinového obnovo-
vacího nabíjení může systém fungovat. • Pokud je zobrazeno nepřetržitě dlou-
hou dobu (déle než hodinu)
 Akumulátor může být vadný. Pro po-
drobnosti kontaktujt e kteréhokoliv auto- rizovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
"Stop & Start není k dispozici"
• Systém Stop & Start je dočasně zru- šen.
 Nechte motor nějakou dobu běžet.
• Motor mohl být nast artován s otevře-
nou kapotou.
 Zavřete kapotu, vypněte spínač moto- ru, počkejte 30 sek und nebo déle a pak
nastartujte motor.
"Připravuje se"
• Vozidlo jezdí v obl asti s vysokou nad- mořskou výškou.
"Pro ovládání klimatizace"
• Používá se systém klimatizace, když
je okolní teplota vysoká nebo nízká.
 Pokud bude rozdíl mezi nastavenou teplotou a teploto u v kabině malý, sys-
tém bude zapnut.
• Odmlžování čelního skla je zapnuto.

196
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
●Když se motor automaticky nastartuje,
když je vypnut pomo cí systému Stop & Start
"Pro ovládání klimatizace"
• Byl zapnut nebo je používán systém
klimatizace. • Bylo zapnuto odmlžování čelního skla.
"Nabíjení baterie"
• Nabití akumulátoru může být nízké.
 Motor je nastartován, aby se upřed- nostnilo nabíjení aku mulátoru. Poté, co
motor běží určitou dobu, systém bude
zapnut.)
●Když motor nelze nastartovat pomocí
systému Stop & Start
"Chcete-li nastartov at, přeřaďte do polo-
hy N a sešlápněte spojku."
 Když je motor vypnut pomocí systé- mu Stop & Start, řad icí páka byla přesu-
nuta do polohy jiné než N bez sešlápnutí
spojkového pedálu.
■Když zazní bzučák
Pokud je řadicí pák a přesunuta do polo-
hy jiné než N při uv olněném spojkovém
pedálu , když je mot or vypnut pomocí systému Stop & Start, zazní bzučák a in-
dikátor systému Stop & Start bude blikat.
Pro zastavení bzučáku dejte řadicí páku do N. I v této situaci motor nastartuje,
pokud je sešlápnut spojkový pedál.
■Ochranná funkce systému Stop
& Start
●Když je hlasitost a udiosystému nad-
měrně vysoká, zvu k audiosystému může být náhle přer ušen, aby se sní-
žila spotřeba akumulátoru. Abyste
předešli přerušení zvuku audiosysté- mu, udržujte hlasit ost audiosystému
na střední úrovni. Pokud byl zvuk
audiosystému přerušen, vypněte spí-
nač motoru, počkejte 3 sekundy nebo déle, a pak ho př epněte do PŘÍSLU-
ŠENSTVÍ nebo Z APNUTO, abyste
audiosystém znovu zapnuli.
●Audiosystém nemusí být aktivován,
pokud jsou odpojeny a pak znovu při- pojeny pólové nástavce akumulátoru.
Pokud k tomu dojde , vypněte spínač
motoru a pak dvakrát opakujte násle- dující činnost, abyste aktivovali audio-
systém normálně.
• Zapněte spínač motoru do ZAPNUTO a pak ho vypněte.
■Výměna akumulátoru
 S.342
■Pokud indikátor zrušení Stop
& Start nepřetržitě bliká
Systém může mít poruchu. Nechte vozi-
dlo prohlédnout který mkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.
VÝSTRAHA
■Když je systém Stop & Start v čin-
nosti
Ujistěte se, že je systém Stop & Start vypnutý, když je vozid lo ve špatně vět-
raném prostoru.
Pokud není vypnutý, motor se může nečekaně automati cky nastartovat,
což způsobí, že se v ýfukové plyny mo-
hou hromadit a vni knout do vozidla, což by mohlo vést ke smrti nebo váž-
nému ohrožení zdraví.
●Neopouštějte vozidlo, pokud je mo- tor vypnutý pomo cí systému Stop
& Start (když sví tí indikátor Stop
& Start). Z důvodu funkce automatic- kého startování motoru by mohlo do-
jít k nehodě.
●Sešlápněte brzdový pedál a zabrzdě-
te parkovací brzdu, pokud je to nut-
né, když je motor vypnut pomocí systému Stop & Start (když svítí indi-
kátor Stop & Start).

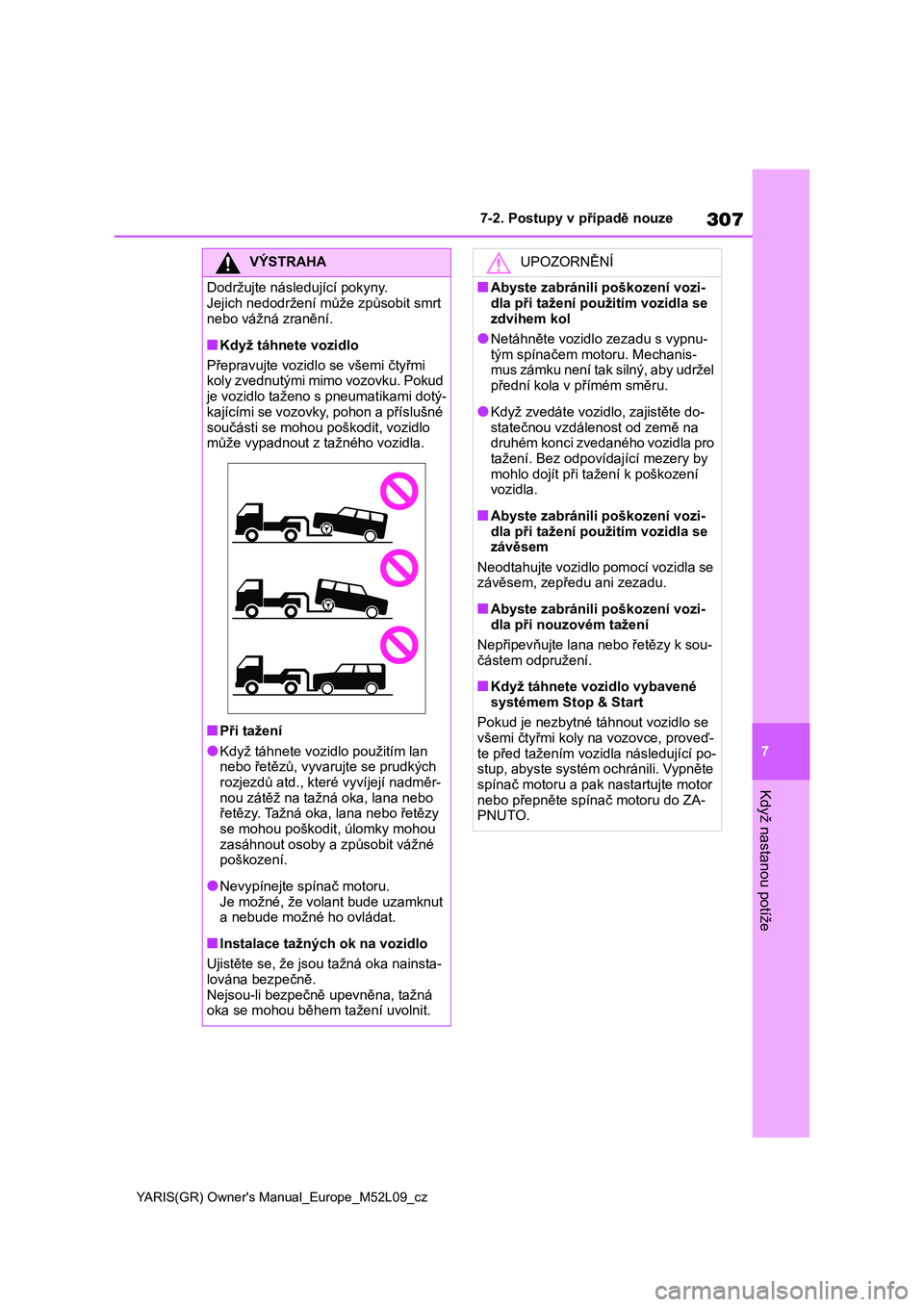

307
7
YARIS(GR) Owner's Manual_Europe_M52L09_cz
7-2. Postupy v případě nouze
Když nastanou potíže
VÝSTRAHA
Dodržujte následující pokyny.
Jejich nedodržení může způsobit smrt
nebo vážná zranění.
■Když táhnete vozidlo
Přepravujte vozidl o se všemi čtyřmi koly zvednutými mimo vozovku. Pokud
je vozidlo taženo s pneumatikami dotý-
kajícími se vozovky, pohon a příslušné
součásti se mohou poškodit, vozidlo může vypadnout z tažného vozidla.
■Při tažení
●Když táhnete vozidlo použitím lan
nebo řetězů, vyvarujte se prudkých rozjezdů atd., kter é vyvíjejí nadměr-
nou zátěž na tažná oka, lana nebo
řetězy. Tažná oka, lana nebo řetězy se mohou poškodit, úlomky mohou
zasáhnout osoby a způsobit vážné
poškození.
●Nevypínejte spínač motoru.
Je možné, že volant bude uzamknut a nebude mož né ho ovládat.
■Instalace tažných ok na vozidlo
Ujistěte se, že jsou t ažná oka nainsta-
lována bezpečně.
Nejsou-li bezpečně upevněna, tažná oka se mohou během tažení uvolnit.
UPOZORNĚNÍ
■Abyste zabránili poškození vozi-
dla při tažení pou žitím vozidla se
zdvihem kol
●Netáhněte vozidlo zezadu s vypnu-
tým spínačem motoru. Mechanis-
mus zámku není tak silný, aby udržel přední kola v přímém směru.
●Když zvedáte vozidl o, zajistěte do-
statečnou vzdálenost od země na druhém konci zvedaného vozidla pro
tažení. Bez odpovídající mezery by
mohlo dojít při tažení k poškození vozidla.
■Abyste zabránili poškození vozi-dla při tažení pou žitím vozidla se
závěsem
Neodtahujte vozidlo pomocí vozidla se závěsem, zepředu ani zezadu.
■Abyste zabránili poškození vozi-dla při nouzovém tažení
Nepřipevňujte lana nebo řetězy k sou-
částem odpružení.
■Když táhnete vozidlo vybavené
systémem Stop & Start
Pokud je nezbytné táhnout vozidlo se
všemi čtyřmi koly n a vozovce, proveď-
te před tažením vozidla následující po- stup, abyste systém ochránili. Vypněte
spínač motoru a pak nastartujte motor
nebo přepněte spí nač motoru do ZA- PNUTO.

317
7
YARIS(GR) Owner's Manual_Europe_M52L09_cz
7-2. Postupy v případě nouze
Když nastanou potíže
■Výstražná kontrolka tlaku pneumatik
■Indikátor LTA* (výstražný bzučák)
*: Tato kontrolka se rozsvítí na multiinformačním displeji.
■Indikátor zrušení Stop & Start (výstražný bzučák)
Výstražná kontrolkaPodrobnosti/Činnosti
Když se kontrolka rozsvítí poté, co bliká přibližně 1 minutu (b zučák nezní):
Porucha ve výstražném systému tlaku pneumatik.
 Nechte systém zkontrolovat kterýmkoliv autorizovaným
prodejcem nebo servisem Toy ota, nebo kterýmkoliv spo-
lehlivým servisem.
Když se kontrolka rozsvítí (bzučák zní):
Nízký tlak huštění pneumatik vlivem přirozených příčin
 Nastavte tlak huštění pneumatik na předepsanou úroveň tlaku huštění stud ených pneumatik. (S.357)
Nízký tlak huštění pneumatik vlivem defektu
 Ihned zastavte vozidlo na bezpečném místě.
Způsob řešení ( S.323)
Výstražná
kontrolkaPodrobnosti/Činnosti
(Oranžová)
(je-li ve výbavě)
Signalizuje poruchu v LTA (Asisten t sledování jízdy v jízdních pru-
zích)
 Postupujte podle instrukcí zobrazených na multiinformač- ním displeji. ( S.178)
Výstražná
kontrolkaPodrobnosti/Činnosti
(Bliká)
Signalizuje poruchu v systému Stop & Start.
 Nechte vozidlo ihned prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým servisem.

342
YARIS(GR) Owner's Manual_Europe_M52L09_cz
7-2. Postupy v případě nouze
■Když měníte akumulátor
●Používejte originální akumulátor urče-
ný pro použití se systémem Stop & Start
nebo akumulátor s ekvivalentními specifikacemi jako má originální aku-
mulátor. Pokud je použit nepodporo-
vaný akumulátor, funkce systému Stop & Start může bý t omezena, aby
se akumulátor ochránil. Může se také
snížit výkon akumul átoru a motor ne- musí být možné nastartovat. Pro po-
drobnosti kontaktu jte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kter ýkoliv spolehlivý
servis.
●Použijte akumulátor, který odpovídá
evropským předpisům.
●Použijte akumulátor, který má stejné
rozměry skříně, jako měl ten předcho-
zí, kapacita 20 hodin (20HR) je ekvi- valentní nebo vyšší a startovací proud
za studena (CCA) je ekvivalentní nebo
vyšší. Zkontrolujte štítek na vrchní části akumulátoru, abyste zjistili roz-
měry a specifikace a kumulátoru (např.
LN3, 65 Ah, 600 A). • Pokud se rozměry liší, akumulátor ne-
lze řádně upevnit.
• Pokud je 20hodinová kapacita nízká, i když je časový úsek, kdy se vozidlo
nepoužívá, krátký, akumulátor se
může vybít a motor nemusí jít nastar- tovat.
●Používejte větraný typ kalciového akumulátoru
●Po výměně pevně př ipevněte násle- dující položky k vypouštěcímu otvoru
akumulátoru.
• Použijte vypouštěcí hadičku, která byla připevněna k akumulátoru před
výměnou, a ověřte si, že je pevně při-
pojena k části s otvorem ve vozidle.
• Použijte zátku vyp ouštěcího otvoru dodanou s vyměněným akumuláto-
rem, nebo zátku z a kumulátoru před
výměnou. (V závislos ti na akumuláto- ru, který má být vyměněn, může být
vypouštěcí otvor zazátkován.)
Zátka vypouštěcího otvoru
Vypouštěcí otvor
Vypouštěcí hadička
●Podrobnosti konzultu jte s kterýmkoliv
autorizovaným prodejcem nebo servi-
sem Toyota, nebo kterýmkoliv spoleh- livým servisem.
VÝSTRAHA
■Když odpojujete pólové vývody
akumulátoru
Vždy odpojte nejprve záporný (-) pól.
Pokud se kladný (+) pól dotkne jakého- koliv kovu v okolní oblasti, když je od-
pojován kladný (+) pól, může dojít ke
vzniku jisker, což může vést k požáru, kromě elektrického šoku a smrtelného
nebo vážného zranění.
■Jak zabránit požáru nebo výbu-
chu akumulátoru
Dodržujte následující pokyny, abyste
zabránili nechtěném u zapálení hořla- vého plynu, který může vystupovat
z akumulátoru:
●Ujistěte se, že je každý startovací
kabel připojen ke správnému pólové-
mu vývodu a že není neúmyslně v kontaktu s jinou součástí, než za-
mýšleným pólovým vývodem.

365
8
YARIS(GR) Owner's Manual_Europe_M52L09_cz
8-2. Přizpůsobení
Technické údaje vozidla
■RSA (Asistent dopravních značek)*1 (S.189)
*1: Je-li ve výbavě*2: Funkce RSA se zapne, když je spínač motoru přepnut do ZAPNUTO.*3: Pokud je překročena nejvyšší dovolená rychlost s doplňkovým značením, upozor-
ňovací bzučák nezazní.*4: Vozidla s navigačním systémem
■Systém Stop & Start ( S.193)
FunkceVýchozí
nastavení
Přizpůsobené
nastavení
RSA (Asistent dopravních
značek)*2ZapnutoVypnuto—O—
Způsob upozornění při pře-
kročení rychlosti*3Pouze
zobrazení
Žádné upozornění—O—Zobrazení a bzučák
Úroveň upozornění při pře-
kročení rychlosti2 km/h5 km/h—O—10 km/h
Upozornění na zákaz před- jížděníPouze zobrazení
Žádné upozornění—O—Zobrazení a bzučák
Další způsob upozornění
(upozornění na zákaz vjezdu)*4
Pouze
zobrazení
Žádné upozornění
—O—Zobrazení a bzučák
FunkceVýchozí nastaveníPřizpůsobené nastavení
Změna doby činnosti systé-mu Stop & Start, když je
A/C zapnuto
StandardníProdloužená—O—
