2021 TOYOTA COROLLA HYBRID service

701-3. Noodoproep
COROLLA HV_TMMT_EE
2.5. Voorwaarden voor uitoefenen van rechten door betrokkenen
2.5.1.
De betrokkene (de eigenaar van het voertuig) heeft het
recht op inzage in de gegevens en, in voorkomende
gevallen, het recht op rectif icatie, wissen of blokkeren
van gegevens over hem of h aar als de verwerking van
de gegevens niet overeenkomt met de bepalingen in
richtlijn 95/46/EG. Derden die de gegevens hebben
ontvangen moeten worden geïnformeerd over de recti-
ficatie, het wissen of het blokkeren van deze gegevens,
uitgevoerd conform deze richt lijn, behalve als kan wor-
den bewezen dat dit onmogelij k is of onevenredig veel
inspanning vereist.
O
2.5.2.
De betrokkene heeft het recht een klacht in te dienen
bij de bevoegde gegevensbesc hermingsautoriteit als
hij of zij van mening is dat zijn of haar rechten zijn
geschonden door de verwerking van zijn of haar per-
soonsgegevens.
O
2.5.3.
Klantenservice die verantwo ordelijk is voor het behan-
delen van verzoeken om in zage (indien van toepas-
sing):
 Blz. 72
O
Gebruikersinformatie uitvoering regelgeving, bijlage 1, DEEL 3Conformiteit
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 70 Tuesday, August 25, 2020 9:11 AM

721-3. Noodoproep
COROLLA HV_TMMT_EE

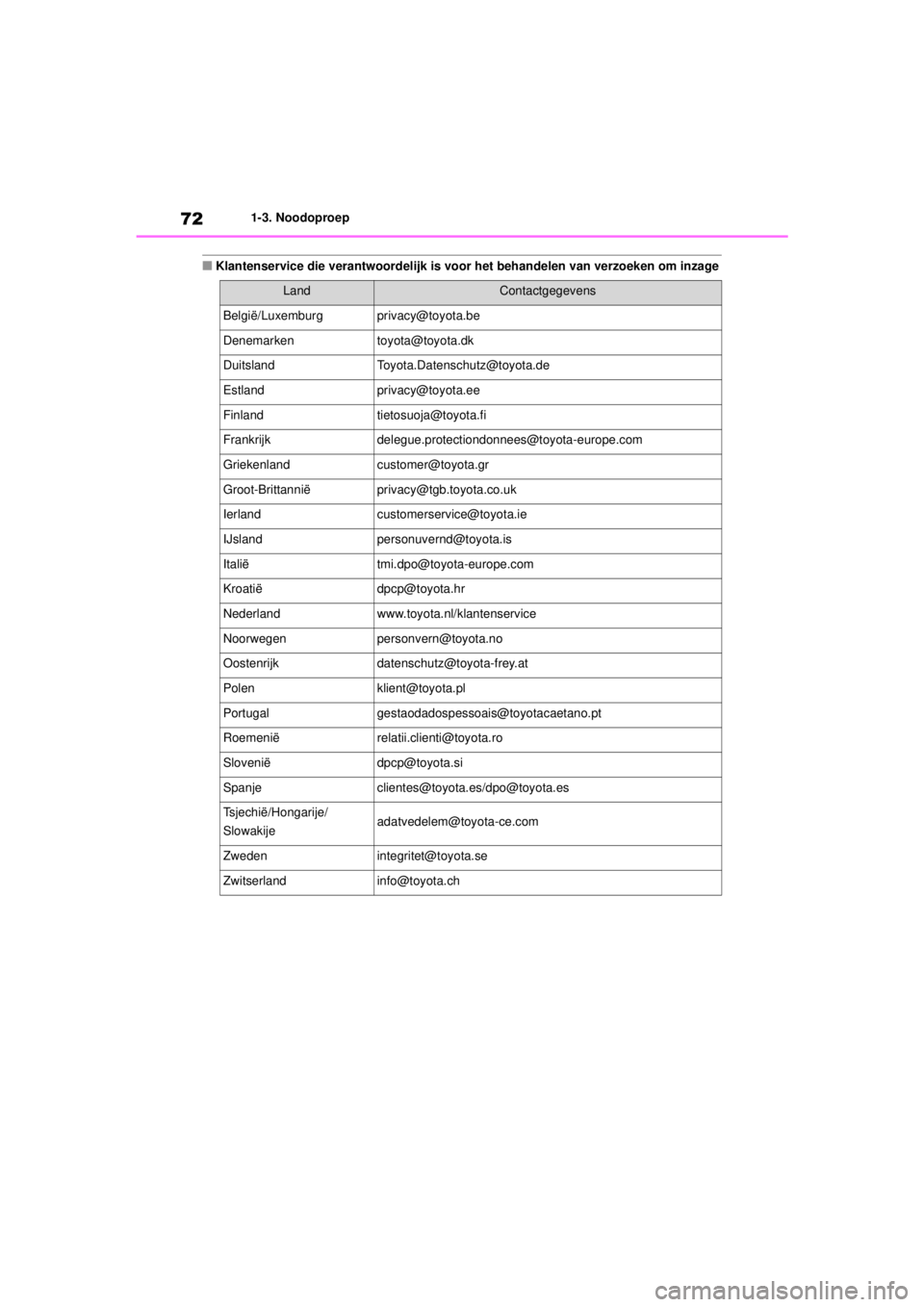

■Klantenservice die verantwoordelijk is voor het behandelen van verzoeken om inzage
LandContactgegevens
België/[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
[email protected]
Groot-Brittannië[email protected]
[email protected]
[email protected]
Italië[email protected]
Kroatië[email protected]
Nederlandwww.toyota.nl/klantenservice
[email protected]
[email protected]
[email protected]
[email protected]
Roemenië[email protected]
Slovenië[email protected]
[email protected]/[email protected]
Tsjechië/Hongarije/
[email protected]
[email protected]
[email protected]
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 72 Tuesday, August 25, 2020 9:11 AM

781-4. Hybridesysteem
COROLLA HV_TMMT_EE De afbeelding dient slechts ter illustrati
e en wijkt mogelijk af van de werkelijkheid.
Waarschuwingslabel
Turkije: waarschuwingslabel
Servicestekker
Batterijpakket (tractiebatterij)
Hoogspanningskabels (oranje)
Elektromotor (tractiemotor)
Aircocompressor
Vermogensregeleenheid
Voorzorgsmaatregelen hybridesysteem
Wees voorzichtig met het hybridesysteem, aangezien dit een hoogspan-
ningssysteem (max. ongeveer 600 V) is en onderdelen bevat die extreem
heet worden als het hybridesysteem in werking is. Volg de aanwijzingen op
de waarschuwingslabels op.
Systeemonderdelen
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 78 Tuesday, August 25, 2020 9:11 AM

79
1
1-4. Hybridesysteem
Veiligheid en beveiliging
COROLLA HV_TMMT_EE
■Als de brandstof opraakt
Als de brandstof op is en het hybridesysteem
niet kan worden gestart, vult u de tank met
ten minste de hoeveelheid brandstof die
nodig is om het waarschuwingslampje laag
brandstofniveau ( Blz. 519) uit te laten
gaan. Als er slecht s een kleine hoeveelheid
brandstof in de tank zit, kan het hybridesys-
teem mogelijk niet worden gestart. (De stan-
daardhoeveelheid brandstof is ongeveer 7,6
liter, als de auto op een vlakke ondergrond
staat. Deze waarde kan afwijken als de auto
op een helling staat. Vul extra brandstof bij
wanneer de auto schuin staat.)
■Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels
van hybrideauto's zi jn voorzien van een
afscherming voor elektromagnetische gol-
ven en zenden ongeveer net zo veel elek-
tromagnetische golven uit als
conventionele auto's met een benzinemo-
tor, of elektronische huishoudapparatuur.
●Uw auto kan storingen veroorzaken in
niet-originele audio-onderdelen.
■Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket (tractie-
batterij) is niet onbeperkt. De levensduur van
het batterijpakket (tractiebatterij) kan veran-
deren afhankelijk van de rijstijl en de rijom-
standigheden.
■Declaration of conformity
De uitstoot van waterstof van dit model vol-
doet aan reglement ECE100 (voor de veilig-
heid van elektrisch aangedreven auto's met
batterijen).
■Starten van het hybridesysteem in een
extreem koude omgeving (ZWE213-uit-
voeringen
*)
Als het batterijpakket (tractiebatterij) extreem
koud is (temperatuur lager dan ongeveer
-30°C) als gevolg van de buitentemperatuur,
kan het hybridesysteem mogelijk niet gestart
worden. Probeer in dat geval het hybridesys-
teem nogmaals te starten nadat de tempera-
tuur van het batterijpakket is opgelopen
omdat bijvoorbeeld de buitentemperatuur is
gestegen.
*: De modelcode staat vermeld op het type- plaatje. ( Blz. 570)

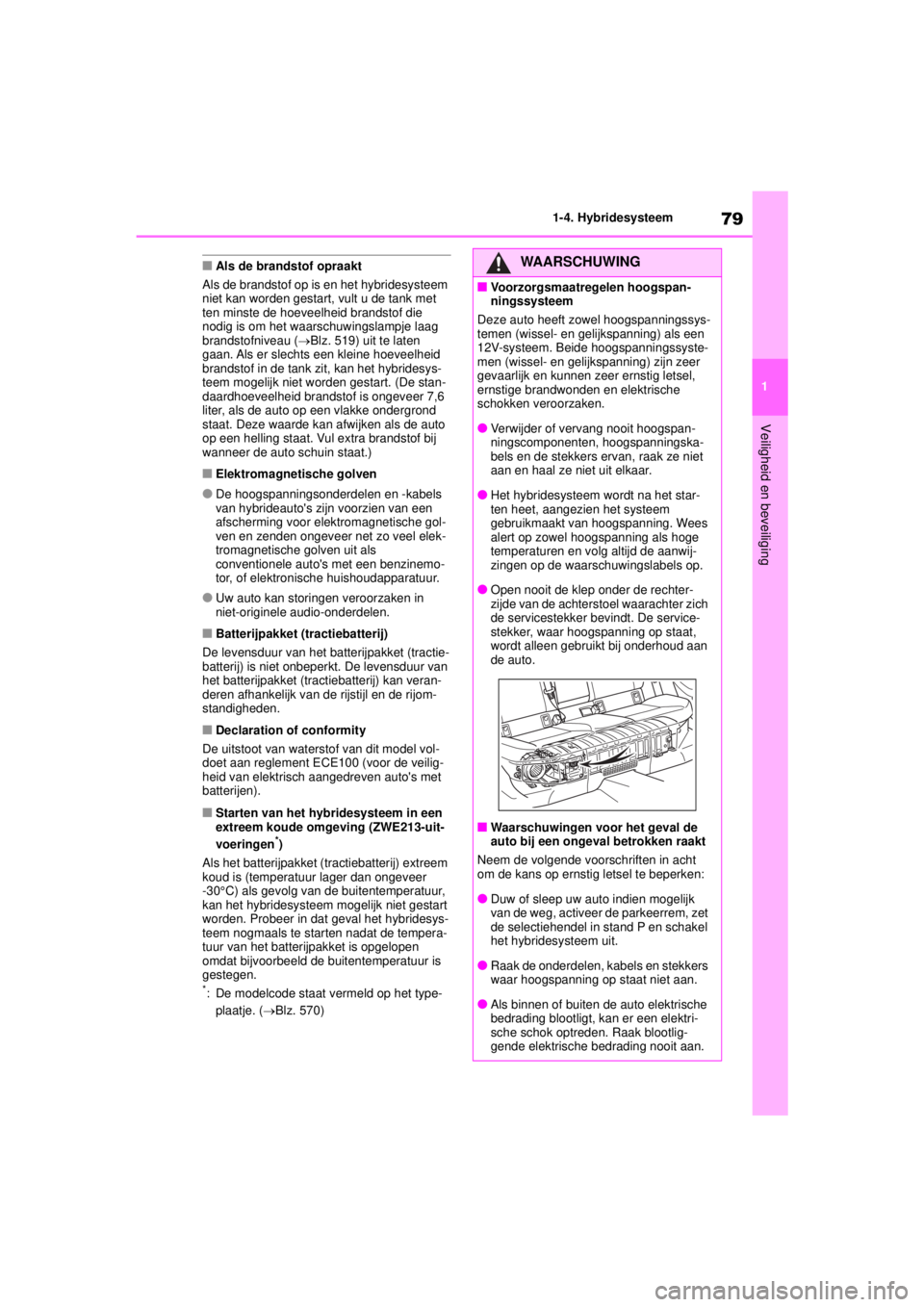

WAARSCHUWING
■Voorzorgsmaatregelen hoogspan-
ningssysteem
Deze auto heeft zowel hoogspanningssys-
temen (wissel- en gelijkspanning) als een
12V-systeem. Beide hoogspanningssyste-
men (wissel- en gelij kspanning) zijn zeer
gevaarlijk en kunnen z eer ernstig letsel,
ernstige brandwonden en elektrische
schokken veroorzaken.
●Verwijder of vervang nooit hoogspan-
ningscomponenten, hoogspanningska-
bels en de stekkers ervan, raak ze niet
aan en haal ze niet uit elkaar.
●Het hybridesysteem wordt na het star-
ten heet, aangezien het systeem
gebruikmaakt van hoogspanning. Wees
alert op zowel hoogspanning als hoge
temperaturen en volg altijd de aanwij-
zingen op de waarschuwingslabels op.
●Open nooit de klep onder de rechter-
zijde van de achterstoel waarachter zich
de servicestekker bevindt. De service-
stekker, waar hoogspanning op staat,
wordt alleen gebruikt bij onderhoud aan
de auto.
■Waarschuwingen voor het geval de
auto bij een ongeval betrokken raakt
Neem de volgende voorschriften in acht
om de kans op ernstig letsel te beperken:
●Duw of sleep uw auto indien mogelijk
van de weg, activeer de parkeerrem, zet
de selectiehendel in stand P en schakel
het hybridesysteem uit.
●Raak de onderdelen, kabels en stekkers
waar hoogspanning op staat niet aan.
●Als binnen of buiten de auto elektrische
bedrading blootligt, kan er een elektri-
sche schok optreden. Raak blootlig-
gende elektrische bedrading nooit aan.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Pa ge 79 Tuesday, August 25, 2020 9:11 AM

4627-2. Onderhoud
COROLLA HV_TMMT_EE
7-2.Onderhoud
■Waar naartoe voor goed onderhoud?
Om uw auto in de best mogelijke staat te
houden, raadt Toyota u aan om alle onder-
houdswerkzaamheden, inspecties en repara-
ties te laten uitvoeren door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige. Laat door de garantie
gedekte reparaties en servicewerkzaamhe-
den uitvoeren door een erkende Toyota-dea-
ler of hersteller/reparateur, die originele
Toyota-onderdelen gebruikt bij het oplossen
van eventuele problemen met uw auto. Er
kunnen ook voordelen aan zitten om niet
door de garantie gedekte reparaties en ser-
vicewerkzaamheden te laten uitvoeren door
een erkende Toyota-dealer of hersteller/repa-
rateur, omdat die u met zijn expertise kan hel-
pen eventuele problemen met uw auto op te
lossen.
Uw Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en
uitgeruste deskundige voert alle onderhouds-
werkzaamheden aan uw auto betrouwbaar
en tegen zo laag mogelijke kosten uit, dankzij
zijn ervaring met Toyota's.
Laat het periodiek onderhoud aan uw
auto uitvoeren volgens het onder-
houdsschema.
Zie het onderhoudsboekje en garantie-
boekje voor het onderhoudsschema.
Hoe zit het met zelf uit te voeren onder-
houd?
Als u een beetje technisch inzicht en wat
eenvoudig gereedschap hebt, zijn veel
onderhoudswerkzaamheden zelf uit te voe-
ren.
Houd er echter rekening mee dat voor
bepaalde werkzaamheden speciaal gereed-
schap en kennis benodigd zijn. Dit soort
werkzaamheden kunt u beter overlaten aan
een deskundig monteur. Zelfs als u een
ervaren doe-het-zelfmonteur bent, raden wij
u aan om reparaties en onderhoud door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige uit te laten
voeren. Een erkende Toyota-dealer of her-
steller/reparateur houdt de onderhoudshisto-
rie van uw Toyota bij, wat handig kan zijn als
u ooit werkzaamheden moet laten uitvoeren
die onder de garantie vallen. Indien u de ser-
vice- of onderhoudswerkzaamheden door
een andere naar behoren gekwalificeerde
en uitgeruste deskundige dan een erkende
Toyota-dealer of hersteller/reparateur laat
uitvoeren, raden wij u aan te vragen of de
onderhoudshistorie kan worden bijgehou-
den.
Onderhoud en reparatie
Om veilig en zuinig te kunnen rij-
den is het van essentieel belang
dat uw auto goed verzorgd en
onderhouden wordt. Toyota raadt
het onderstaande onderhoud aan.
WAARSCHUWING
■Wanneer uw auto niet volgens de
voorschriften is onderhouden
Onjuist onderhoud kan ernstige schade
aan de auto en ernstig letsel veroorzaken.
■Omgaan met de 12V-accu
12V-accupolen, aansluitingen en bijbeho-
rende onderdelen bevatten lood. Een lood-
vergiftiging kan hersenbeschadiging
veroorzaken. Was daarom na werkzaam-
heden altijd uw handen. ( Blz. 472)
Periodiek onderhoud
Zelf uit te voeren onderhoud
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 462 Tuesday, August 25, 2020 9:11 AM

4967-3. Zelf uit te voeren onderhoud
COROLLA HV_TMMT_EE

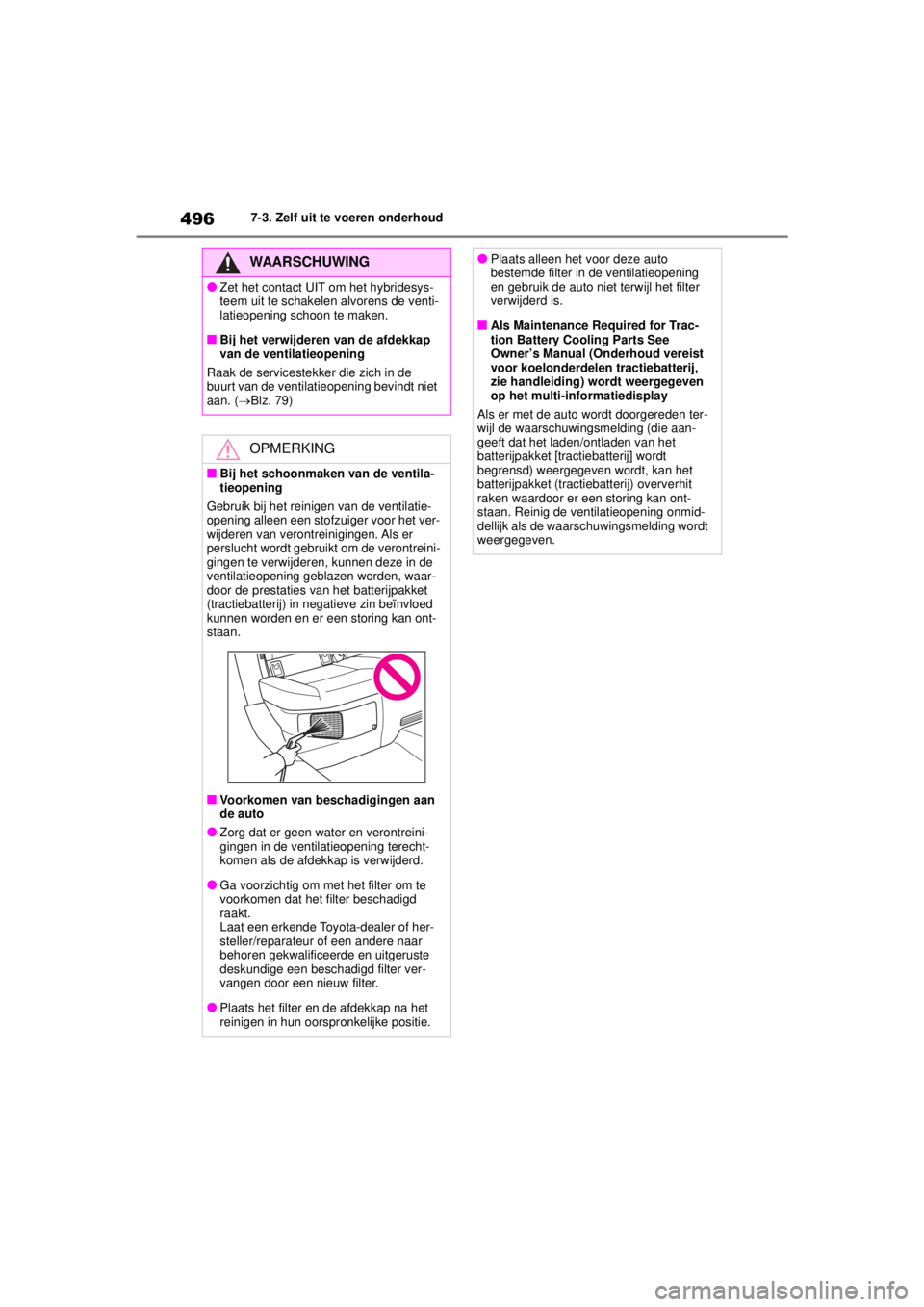

WAARSCHUWING
●Zet het contact UIT om het hybridesys-
teem uit te schakelen alvorens de venti-
latieopening schoon te maken.
■Bij het verwijderen van de afdekkap
van de ventilatieopening
Raak de servicestekker die zich in de
buurt van de ventilatieopening bevindt niet
aan. ( Blz. 79)
OPMERKING
■Bij het schoonmaken van de ventila-
tieopening
Gebruik bij het reinigen van de ventilatie-
opening alleen een stofzuiger voor het ver-
wijderen van verontreinigingen. Als er
perslucht wordt gebruikt om de verontreini-
gingen te verwijderen, kunnen deze in de
ventilatieopening geblazen worden, waar-
door de prestaties van het batterijpakket
(tractiebatterij) in negatieve zin beïnvloed
kunnen worden en er een storing kan ont-
staan.
■Voorkomen van beschadigingen aan
de auto
●Zorg dat er geen water en verontreini-
gingen in de ventilatieopening terecht-
komen als de afdekkap is verwijderd.
●Ga voorzichtig om met het filter om te
voorkomen dat het filter beschadigd
raakt.
Laat een erkende Toyota-dealer of her-
steller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste
deskundige een beschadigd filter ver-
vangen door een nieuw filter.
●Plaats het filter en de afdekkap na het
reinigen in hun oorspronkelijke positie.
●Plaats alleen het voor deze auto
bestemde filter in de ventilatieopening
en gebruik de auto niet terwijl het filter
verwijderd is.
■Als Maintenance Required for Trac-
tion Battery Cooling Parts See
Owner’s Manual (Onderhoud vereist
voor koelonderdelen tractiebatterij,
zie handleiding) wordt weergegeven
op het multi-informatiedisplay
Als er met de auto wordt doorgereden ter-
wijl de waarschuwingsmelding (die aan-
geeft dat het laden/ontladen van het
batterijpakket [tractiebatterij] wordt
begrensd) weergegeven wordt, kan het
batterijpakket (tractiebatterij) oververhit
raken waardoor er een storing kan ont-
staan. Reinig de ventilatieopening onmid-
dellijk als de waarsc huwingsmelding wordt
weergegeven.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 496 Tuesday, August 25, 2020 9:11 AM

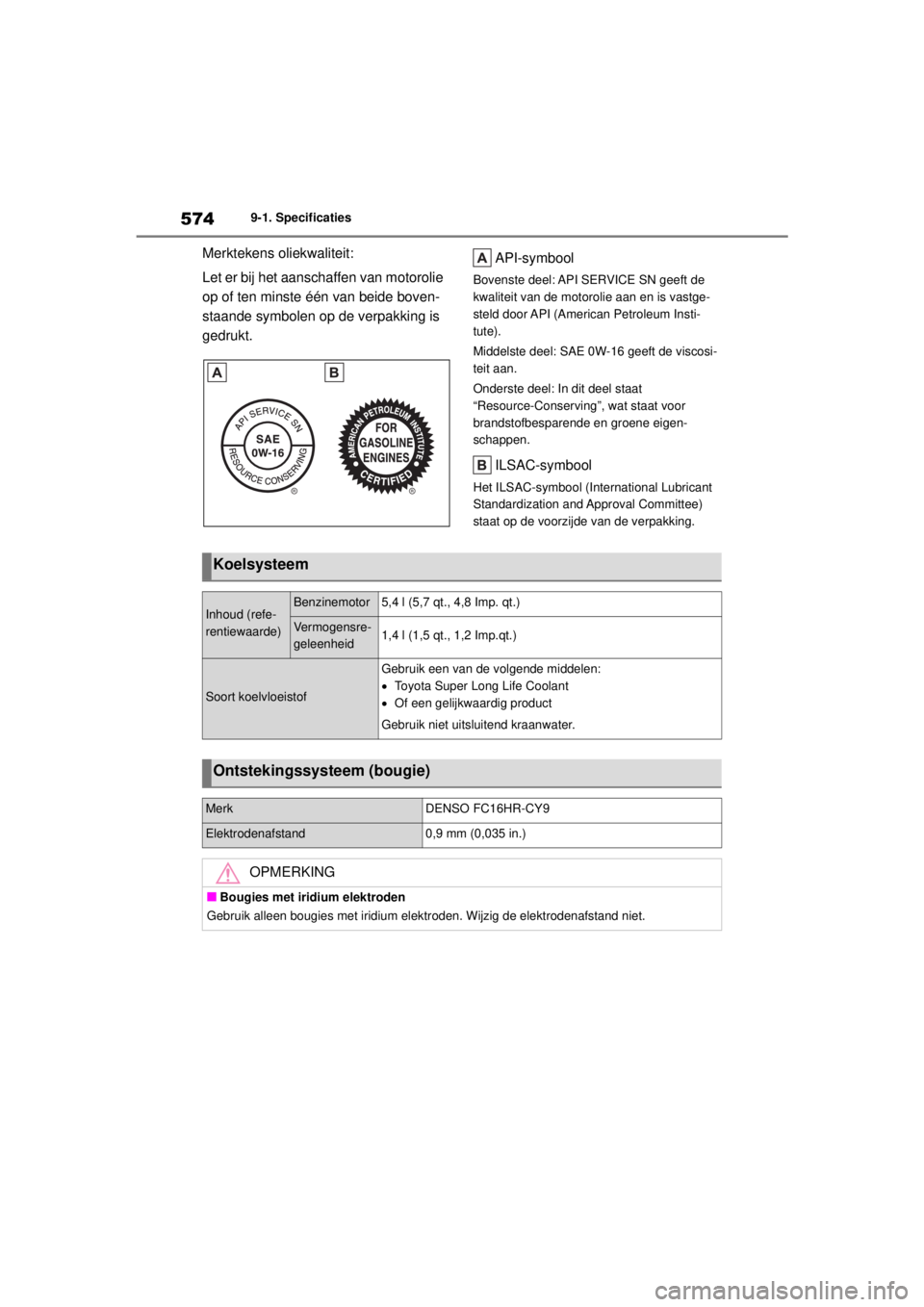

5749-1. Specificaties
COROLLA HV_TMMT_EE
Merktekens oliekwaliteit:
Let er bij het aanschaffen van motorolie
op of ten minste één van beide boven-
staande symbolen op de verpakking is
gedrukt. API-symbool
Bovenste deel: API SERVICE SN geeft de
kwaliteit van de motorolie aan en is vastge-
steld door API (American Petroleum Insti-
tute).
Middelste deel: SAE 0W-16 geeft de viscosi-
teit aan.
Onderste deel: In dit deel staat
“Resource-Conserving”, wat staat voor
brandstofbesparende en groene eigen-
schappen.
ILSAC-symbool
Het ILSAC-symbool (International Lubricant
Standardization and Approval Committee)
staat op de voorzijde van de verpakking.
Koelsysteem
Inhoud (refe-
rentiewaarde)Benzinemotor5,4 l (5,7 qt., 4,8 Imp. qt.)
Vermogensre-
geleenheid1,4 l (1,5 qt., 1,2 Imp.qt.)
Soort koelvloeistof
Gebruik een van de volgende middelen:

Toyota Super Long Life Coolant
 Of een gelijkwaardig product
Gebruik niet uitsluitend kraanwater.
Ontstekingssysteem (bougie)
MerkDENSO FC16HR-CY9
Elektrodenafstand0,9 mm (0,035 in.)
OPMERKING
■Bougies met iridium elektroden
Gebruik alleen bougies met iridium elek troden. Wijzig de elektrodenafstand niet.
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 574 Tuesday, August 25, 2020 9:11 AM

602Alfabetische index
COROLLA HV_TMMT_EE
S
S-IPA (Simple Intelligent Parking Assist-systeem)Functie .............................................. 340
Schakelaars
Aan/uit-schakelaar airbag ................... 44
Afstandsschakelaar ........................... 275
Automatic High Beam-systeem ......... 235
Bedieningstoetsen instrumentenpaneel ........................ 112
Blokkeerschakelaar ruitbediening ..... 198
Brake Hold-schakelaar ...................... 230
Cruise control-schakelaar ................. 284
EV-modusschakelaar ........................ 221
Knop wijzigen weergave ........... 102, 108
Lichtschakelaars ............................... 232
Parkeerremschakelaar ...................... 227
PKSB-schakelaar (Parking Support Brake) ................. 324
Resetschakelaar bandenspannings-
waarschuwingssysteem .................. 487
Rijmodusselectieschakelaar .............. 365
Schakelaar alarmknipperlichten ........ 508
Schakelaar centrale vergrendeling .... 135
Schakelaar Dynamic Radar Cruise Control met volledig
snelheidsbereik ............................... 275
Schakelaar RCTA .............................. 319
Schakelaar ruitenwissers en -sproeiers ................................... 238
Schakelaar snelheidsbegrenzer ........ 287
Schakelaar stuurwielverwarming....... 438
Schakelaar Toyota Parking Assist- sensor ............................................. 312
Schakelaar VSC OFF ........................ 368
Schakelaars buitenspiegels .............. 193
Schakelaars centrale vergrendeling .. 135
Schakelaars ruitbediening ................. 196
Schuifdakschakelaars ....................... 199
Spraaktoets ....................................... 406
Startknop ........................................... 217
Startknop ........................................... 217
Stoelverwarmingsschakelaars .......... 438
Telefoontoets ..................................... 406
Toets achterruit- en
buitenspiegelverwarming ................ 432
Toets LTA (Lane Tracing Assist) ........ 270 Toets SOS........................................... 63
Toetsen voor afstandsbediening
audiosysteem ................................. 379
Schakelblokkeersysteem .................... 224
Schoonmaken Exterieur ........................................... 456
Interieur............................................. 459
Radarsensor ..................................... 244
Veiligheidsgordels ............................. 459
Velgen en wieldoppen....................... 456
Schuifdak
Aan portierslot gekoppelde werking schuifdak ........................... 200
Klembeveiliging................................. 199
Werking ............................................. 199
Secondary Collision Brake ................. 368
Selectiehendel Als de selectiehendel niet in een andere stand dan P kan
worden gezet .................................. 224
Hybridetransmissie ........................... 223
Sensor Automatic High Beam-systeem ........ 235
Automatisch koplampsysteem .......... 232
Binnenspiegel ................................... 193
BSM (Blind Spot Monitor) ................. 294
LTA (Lane Tracing Assist) ................. 265
Parking Support Brake-functie (voor stilstaande objecten) ............. 332
Parking Support Brake-functie
(voor voertuigen die achterlangs
rijden) ............................................. 336
Radarsensor ............................. 244, 307
RCTA................................................. 320
Ruitenwissers met regensensor ....... 240
Toyota Parking Assist-sensor............ 311
Servicestekker........................................ 78
Side airbags............................................ 35
Slepen/trekken Maximaal aanhangwagengewicht..... 570
Rijden met een aanhangwagen ........ 211
Sleepoog........................................... 513
Slepen in een noodgeval .................. 511
COROLLA-HYBRID(TMMT)_OM_Europe_OM12P19E.book Page 602 Tuesday, August 25, 2020 9:11 AM
