2021 TOYOTA COROLLA HATCHBACK ESP

101
1
1-5. Zabezpečovací systém
Bezpečnost a zabezpečení
COROLLA HV_TMUK_EE_CZ
■Deaktivace nebo zastavení
Pro deaktivaci neb o zastavení alar-
mů proveďte jednu z následujících
činností:
 Odemkněte dveře použitím funk-
ce nastupování (je-li ve výbavě)
nebo bezdrátovým dálkovým
ovládáním.
 Je nastartován hybridní systém.
(Alarm bude deaktivován nebo
zastaven po někol ika sekundách.)
■Údržba systému
Toto vozidlo má bezúdržbový typ systé-
mu alarmu.
■Spuštění alarmu
Alarm se může spusti t v následujících
situacích:
(Zastavením alarmu se deaktivuje sys- tém alarmu.)
●Dveře jsou odemknuty mechanickým klíčem.
●Osoba uvnitř vozidla otevře dveře
nebo kapotu, nebo odemkne vozidlo.
●12V akumulátor je dobíjen nebo vy-
měňován, když je vozidle zamknuto. ( S.615)
Motor 2ZR-FXE
Motor M20A-FXS (hatchback)
Motor M20A-FXS (kombi)
■Zamknutí dveří při alarmu
V následujících případech se v závislosti na situaci mohou dveře automaticky
uzamknout, aby se z abránilo nespráv-
nému nástupu do vozidla:
●Když osoba zůstávající ve vozidle
odemkne dveře a je aktivován alarm.
●Jakmile je aktivován alarm, osoba zů-
stávající ve vozidle odemkne dveře.
●Když dobíjíte nebo měníte 12V aku-
mulátor.
UPOZORNĚNÍ
■Zajištění správné funkce systému
Neupravujte ani neodstraňujte systém.
Pokud je systém upravován nebo od- straněn, řádná funkce systému nemů-
že být zaručena.

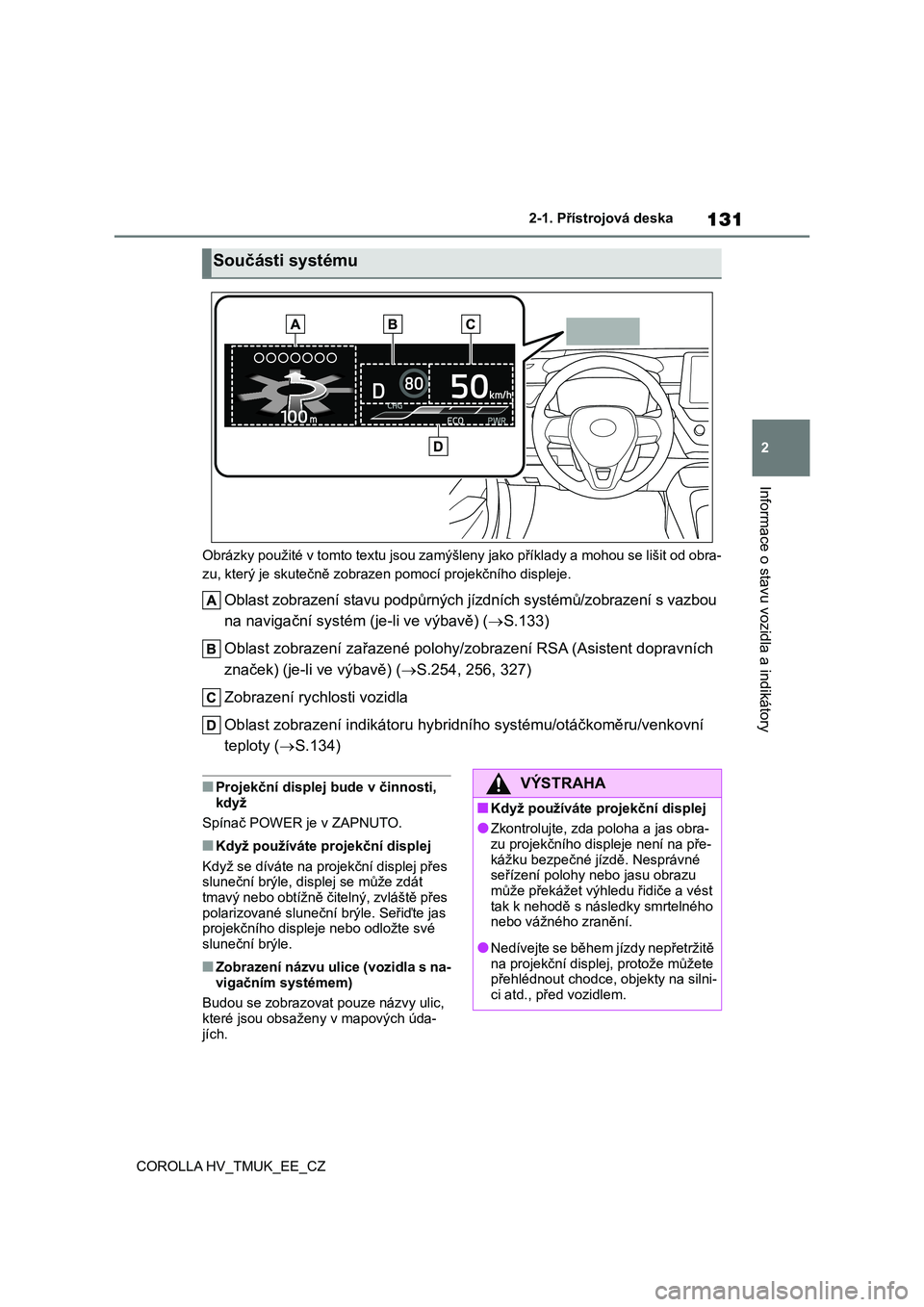

131
2
2-1. Přístrojová deska
Informace o stavu vozidla a indikátory
COROLLA HV_TMUK_EE_CZ
Obrázky použité v tomto textu js ou zamýšleny jako příklady a mohou se lišit od obra-
zu, který je skutečn ě zobrazen pomocí projekčního displeje.
Oblast zobrazení stavu podpůrných jízdních systémů/zobrazení s vazbou
na navigační systém ( je-li ve výbavě) (S.133)
Oblast zobrazení zařazené polohy/ zobrazení RSA (Asistent dopravních
značek) (je-li ve výbavě) ( S.254, 256, 327)
Zobrazení rychlosti vozidla
Oblast zobrazení indikátoru hybr idního systému/otáčkoměru/venkovní
teploty ( S.134)
■Projekční displej bude v činnosti,
když
Spínač POWER je v ZAPNUTO.
■Když používáte projekční displej
Když se díváte na projekční displej přes
sluneční brýle, displej se může zdát tmavý nebo obtížně čitelný, zvláště přes
polarizované sluneční brýle. Seřiďte jas
projekčního displeje nebo odložte své sluneční brýle.
■Zobrazení názvu ulice (vozidla s na-
vigačním systémem)
Budou se zobrazovat pouze názvy ulic, které jsou obsažen y v mapových úda-
jích.
Součásti systému
VÝSTRAHA
■Když používáte projekční displej
●Zkontrolujte, zda poloha a jas obra-
zu projekčního displeje není na pře-
kážku bezpečné jízdě. Nesprávné seřízení polohy nebo jasu obrazu
může překážet výhle du řidiče a vést
tak k nehodě s následky smrtelného nebo vážného zranění.
●Nedívejte se během jízdy nepřetržitě
na projekční displej, protože můžete přehlédnout chodce, objekty na silni-
ci atd., před vozidlem.

2303-5. Otevírání a zavírání oken
COROLLA HV_TMUK_EE_CZ
3 Posuňte dopředu a držte spínač
nebo spínač . Držte
stále spínač stisknutý přibližně 10 se- kund poté, co se panoramatické
střešní okno nebo elektronická slu-
neční clona zavřou a znovu otevřou. Panoramatické střešní okno a elek-
tronická sluneční clona se začnou
zavírat.*
4 Ověřte si, že jsou panoramatické střešní okno a ele ktronická sluneční
clona úplně zavřeny a uvolněte spí-
nač.*: Pokud je spínač uvolněn v nespráv-
ném okamžiku, postup musí být pro-
veden znovu od začátku.
Pokud se panoramatické střešní okno
nebo elektronická sluneční clona po pro-
vedení výše uvedeného postupu úplně nezavřou, nechte vozidlo zkontrolovat
kterýmkoliv autori zovaným prodejcem
nebo servisem Toyota , nebo kterýmkoliv spolehlivým servisem.
■Přizpůsobení
Některé funkce je možné přizpůsobit.
( S.638)
VÝSTRAHA
Dodržujte následující pokyny.
Jejich nedodržení může způsobit smrt
nebo vážná zranění.
■Otevírání a zavírá ní elektronické
sluneční clony
●Při ovládání elektronické sluneční
clony dbejte na to, aby žádní cestují-
cí neměli žádnou čá st těla na tako-
vých místech, kde by mohli být zachyceni.
●Nedovolte dětem ovládat elektronic-kou sluneční clonu. Přivření někoho
elektronickou sluneční clonou může
způsobit smrtelné nebo vážné zra- nění.
■Otevírání panoramatického střeš-ního okna
●Během jízdy nedovolte žádným ces-
tujícím vystrkovat ruce nebo hlavy ven z vozidla.
●Nesedejte na horní část panorama-tického střešního okna.
■Otevírání a zavírání panoramatic-kého střešního okna
●Řidič odpovídá za otevírání a zavírá-
ní panoramatického střešního okna. Abyste předešli neúmyslnému ovlá-
dání, zvláště u dětí, nedovolte dětem
ovládat panoramatické střešní okno. Děti a ostatní cestující mohou být
částmi těla zach yceni ve panorama-
tickém střešním okně.

2364-1. Před jízdou
COROLLA HV_TMUK_EE_CZ
VÝSTRAHA
Dodržujte následující pokyny. Jejich nedodržení může způsobit smrt
nebo vážná zranění.
■Při rozjezdu vozidla
Držte vždy nohu na brzdovém pedálu,
když vozidlo stojí s rozsvíceným indi-
kátorem "READY". Tím zabráníte po- pojíždění vozidla.
■Během jízdy s vozidlem
●Nejezděte, pokud nejste dobře se-
známeni s umístěním brzdového a plynového pedálu, abyste nesešlá-
pli nesprávný pedál.
• Neúmyslné sešlápnutí plynového
pedálu místo brzdového pedálu
bude mít za následek náhlé zrychle- ní, což může vést k nehodě.
• Při couvání můžete otočit tělem tak,
že jenom s obtížem i dosáhnete na
pedály. Ujistěte se , že můžete pedá- ly řádně ovládat.
• Ujistěte se, že sedíte ve správné
jízdní poloze, i když vozidlem pouze
popojíždíte. To vám umožní řádně sešlápnout pedály brzdy a plynu.
• Sešlapujte brzdový pedál pravou no-
hou. Sešlápnutí brzdového pedálu
levou nohou může v naléhavém pří- padě způsobit zpožděnou reakci,
což může vést k nehodě.
●Když je vozidlo poháněno pouze
elektrickým (trakčním) motorem, měl by řidič věnovat zvláštní pozornost
chodcům. Protože není slyšet žádný
hluk motoru, cho dci mohou špatně odhadnout pohyb vozi dla. I s aktivo-
vaným systémem upozornění na blíz-
kost vozidla jezděte opatrně, protože chodci v okolí nemusí vozidlo zazna-
menat, pokud je okolní oblast hlučná.
●Nezastavujte s vozidlem blízko hoř-
lavých materiálů ani přes ně nepře- jíždějte.
Výfukový systém a výfukové plyny
mohou být extrémně horké. Tyto hor- ké součásti mohou způsobit požár, po-
kud je poblíž nějaký hořlavý materiál.
●Během normální jízdy nevypínejte
hybridní systém. Vypnutím hybridní- ho systému během jízdy nedojde ke
ztrátě schopnosti vozidlo řídit nebo
brzdit, avšak posilo vač řízení nebu- de fungovat. To způsobí obtížnější
plynulé řízení, ta kže byste měli s vo-
zidlem zajet na kraj vozovky a zasta- vit co nejdříve, jakmile to bude
bezpečné.
V případě nouze, např., pokud nelze vozidlo zastavit normálním způso-
bem: S.556
●Vozidla bez pádlových spínačů řaze-
ní: Abyste udrželi bezpečnou rychlost při jízdě z prudké ho kopce, použijte
brzdění motorem (zařazená polo-
ha B). Nepřetržité používání brzd může
způsobit přehřátí a ztrátu účinnosti
brzd. ( S.254)
●Vozidla s pádlovými spínači řazení: Abyste udrželi bezpečnou rychlost
při jízdě z prudké ho kopce, použijte
brzdění motorem (podřazení). Nepřetržité používání brzd může
způsobit přehřátí a ztrátu účinnosti
brzd. ( S.256)
●Nenastavujte během jízdy polohy volantu, sedadel, v nitřního a vněj-
ších zpětných zrcátek.
To může způsobit z trátu ovladatel- nosti vozidla.
●Vždy zkontrolujte, že ruce, hlava a další části těla c estujících nejsou
mimo vozidlo.

2404-1. Před jízdou
COROLLA HV_TMUK_EE_CZ
Náklad a zavazadla
Věnujte pozornost následují-
cím informacím o pokynech pro
nakládání, nosnosti a zátěži:
VÝSTRAHA
■Věci, které nesmějí být převáženy
v zavazadlovém prostoru
Následující věci mohou způsobit po- žár, pokud jsou uloženy v zavazadlo-
vém prostoru:
●Nádoby obsahující benzín
●Spreje
■Pokyny pro nakládání
Dodržujte následující pokyny. Jinak to může bránit správnému se-
šlápnutí pedálů, může to blokovat vý-
hled řidiče, nebo to může mít za následek, že předměty narazí do řidiče
nebo cestujících, což by mohlo způso-
bit nehodu.
●Pokud je to možné, ukládejte náklad
a zavazadla do zavazadlového pro- storu.
●Nepokládejte žádný náklad nebo za-vazadla na sebe v zavazadlovém
prostoru výše než jsou opěradla.
●Když sklopíte zadní sedadla, dlouhé
předměty by neměly být umístěny
přímo za přední sedadla.
●Neumísťujte náklad nebo zavazadla
na následující místa.
• K nohám řidiče
• Na sedadlo spolujezdce vpředu nebo na zadní sedadla (při ukládání
předmětů na sebe)
• Na kryt zavazadel
• Na přístrojový panel
• Na palubní desku
●Zajistěte všechny předměty v prosto- ru pro cestující.
●Nikdy nedovolte nikomu jezdit v za-vazadlovém prostoru. Ten není ur-
čen pro cestující. Ti by měli sedět ve
svých sedadlech, řádně připoutáni svými bezpečnostními pásy.
■Zátěž a rozložení
●Nepřetěžujte vozidlo.
●Nerozmísťujte zátěž nevyváženě. Nesprávné zatížení může způsobit
zhoršení ovládání ří zení a brzd, což
může způsobit smrt nebo vážná zra- nění.
■Pokyny pro střešní nosič zavaza-del (je-li ve výbavě)
Pro použití střešn ích podélníků jako
nosiče zavazadel musíte doplnit střeš- ní podélníky dvěma or iginálními příční-
ky Toyota nebo jejich ekvivalenty.
Když dáváte náklad na střešní nosič, dodržujte následující:
Podélníky
Příčníky
●Neumísťujte náklad přímo na střešní
podélníky. To může vést k uvolnění
nákladu, což může mít za následek nehodu.
●Umístěte náklad tak, aby jeho hmot-nost byla rozložena rovnoměrně
mezi přední a zadní nápravu.
●Když nakládáte dlo uhý nebo široký
náklad, nikdy nepřekročte celkovou
délku nebo šířku vozidla. ( S.626)

241
4
4-1. Před jízdou
Jízda
COROLLA HV_TMUK_EE_CZ
Před tažením zkontrolujte přípustnou
hmotnost přípojného vozidla, celko-
vou hmotnost vozidla (GVM), maxi-
mální zatížení nápravy (MPAC)
a maximální svislé zatížení tažného
háku. ( S.626)
VÝSTRAHA
●Před jízdou se ujistěte, že je náklad
na střešním nosiči zavazadel bez-
pečně upevněn.
●Zavazadla, která přepravujete na
střešním nosiči zavazadel, posouvají těžiště vozidla ví ce nahoru. Vyvaruj-
te se vysokých rych lostí, prudkých
rozjezdů, ostrého zatáčení, náhlého
brzdění nebo jiných prudkých mané- vrů, jinak by mohlo dojít ke ztrátě
kontroly nad vozi dlem nebo k jeho
převrácení vlivem nesprávného ovládání vozidla, což může mít za
následek smrt nebo vážná zranění.
●Pokud jedete na dlouhou vzdálenost,
po nerovných silnicích nebo vysoký-
mi rychlostmi, zastav te příležitostně vozidlo během cesty, abyste se ujisti-
li, že náklad zů stává na místě.
●Nepřekračujte hmotnost nákladu na
střešním nosiči zavazadel 75 kg.
■Když instalujete příčníky (vozidla
se střešními podélníky)
Ujistěte se, že jsou příčníky bezpečně nainstalovány jejich zatlačením dopře-
du a dozadu.
Jinak to může způsobit nečekanou ne- hodu.
Tažení přívěsu
Vaše vozidlo je primárně určeno
pro přepravu cestujících. Tažení
přívěsu bude mít negativní vliv
na ovládání, výkon, brzdění, ži-
votnost a spotřebu paliva. Vaše
bezpečí a spokojenost závisí na
řádném používání správného
vybavení a opatrném způsobu
jízdy. Pro zajištění bezpečnosti
vaší i ostatních nepřetěžujte vo-
zidlo nebo přívěs.
Pro bezpečné tažení přívěsu
buďte mimořádně opatrní
a jezděte s přihlédnutím k vlast-
nostem přívěsu a provozním
podmínkám.
Záruka Toyota nepokrývá poško-
zení nebo poruchy způsobené
tažením přívěsu pro obchodní
účely.
Před tažením požádejte o další
podrobnosti vašeho místního
autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv
spolehlivý servis, protože v ně-
kterých zemích platí další před-
pisy.
Hmotnostní limity

245
4
4-1. Před jízdou
Jízda
COROLLA HV_TMUK_EE_CZ
3 1 105 mm*1
1 106 mm*2
4608 mm
5 325 mm
6 16 mm*1
18 mm*2
712 mm*1
13 mm*2
8364 mm*1
376 mm*2
*1: Vozidla bez výbavy pro nerovné vo- zovky*2: Vozidla s výbavou pro nerovné vo-
zovky
■Informace o pneumatikách
●Při tažení zvyšte tlak huštění pneuma-
tik o 20,0 kPa (0,2 kgf/cm2 nebo bar;
3 psi) oproti doporučené hodnotě. ( S.626)
●Zvyšte tlak vzduchu pneumatik přívě- su s ohledem na celkovou hmotnost
přívěsu a s přihlé dnutím k hodnotám
doporučeným výrobcem vašeho pří- věsu.
■Osvětlení přívěsu
Když instalujete osvě tlení přívěsu, kon- zultujte to s kterýmkoliv autorizovaným
prodejcem nebo serv isem Toyota, nebo
kterýmkoliv spolehlivým servisem, pro- tože nesprávná instalace může způsobit
poškození osvětlení vozidla. Když insta-
lujete osvětlení přívěsu, dodržujte místní předpisy.
■Záběh vozidla
Toyota doporučuje, aby vozidla vybave-
ná novými agregáty nebyla používána pro tažení přívěsu během prvních
800 km jízdy.
■Bezpečnostní kontroly před tažením
●Zkontrolujte, zda jste nepřekročili ma-
ximální limit zatížení na hák tažného
zařízení. Pamatujte, že hmotnost při- pojení přívěsu zvýší zátěž vozidla.
Také se ujistěte, že nepotáhnete ná-
klad, který překračuje maximální pří- pustné zatížení nápravy.
●Zajistěte, aby náklad na přívěsu byl zajištěn.
●V případě, že ve standardních zpět-ných zrcátkách nev idíte provoz za vo-
zidlem, měli byste použít přídavná
zpětná zrcátka. Nas tavte prodlouže- ná ramena těchto zrcátek na obou
stranách vozidla ta k, aby vždy posky-
tovala maximální výhled dozadu.
■Údržba
●Při používání vozidla k tažení přívěsu
je údržbu třeba provádět častěji, ne- boť zatížení vozidla je vyšší než při
normální jízdě.
●P o uj et í př i bliž n ě 1 000 k m s p ř ív ěs e m
dotáhněte všechny šroubové spoje
tažného zařízení a háku.

255
4
4-2. Jízdní postupy
Jízda
COROLLA HV_TMUK_EE_CZ
: Když je spínač POWER v ZA-
PNUTO a brzdový pedál je sešlápnu-
tý*, přesuňte řadicí páku při stlačení
uvolňovacího tlačítka řazení na hla-
vici řadicí páky.
: Přesuňte řadicí páku při stlače-
ní uvolňovacího tlačítka řazení na
hlavici řadicí páky.
: Přesuňte řadicí páku normálně.
Když přesunujete řadicí páku mezi P
a D, ujistěte se, že j e vozidlo úplně za-
staveno.*: Aby bylo vozidlo schopno vyřadit z P,
musí být brzdový pedál sešlápnut
předtím, než je st lačeno uvolňovací tlačítko řazení. Pokud je uvolňovací
tlačítko řazení stlačeno jako první, zá-
mek řazení nebude uvolněn.
■Systém zámku řazení
Systém zámku řazení je systém, který
brání nesprávnému ovládání řadicí páky
při rozjezdu. Řadicí páku je možné přesunout z P pou-
ze tehdy, když je spínač POWER v ZA-
PNUTO a brzdový pedál je sešlápnutý.
■Když nelze přesunout řadicí páku z P
Nejprve zkontrolujte, zda je sešlápnut
brzdový pedál. Pokud nelze řadicí páku přesunout s no-
hou na brzdovém pedálu, může být něja-
ký problém se systémem zámku řazení. Ihned nechte vozidlo zkontrolovat kte-
rýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv spo- lehlivým servisem.
Následující kroky mohou být použity
jako nouzové opatření pro přesunutí řa- dicí páky.
Uvolnění zámku řazení:
1 Zabrzděte parkovací brzdu.
2 Vypněte spínač POWER.
3 Sešlápněte brzdový pedál.
4 Vypačte kryt nahoru pomocí ploché-
ho šroubováku nebo podobného ná- stroje.
Abyste zabránili poškození krytu,
omotejte špičku plochého šroubová- ku páskou.
Řazení řadicí pákou
