2021 TOYOTA AYGO sensor

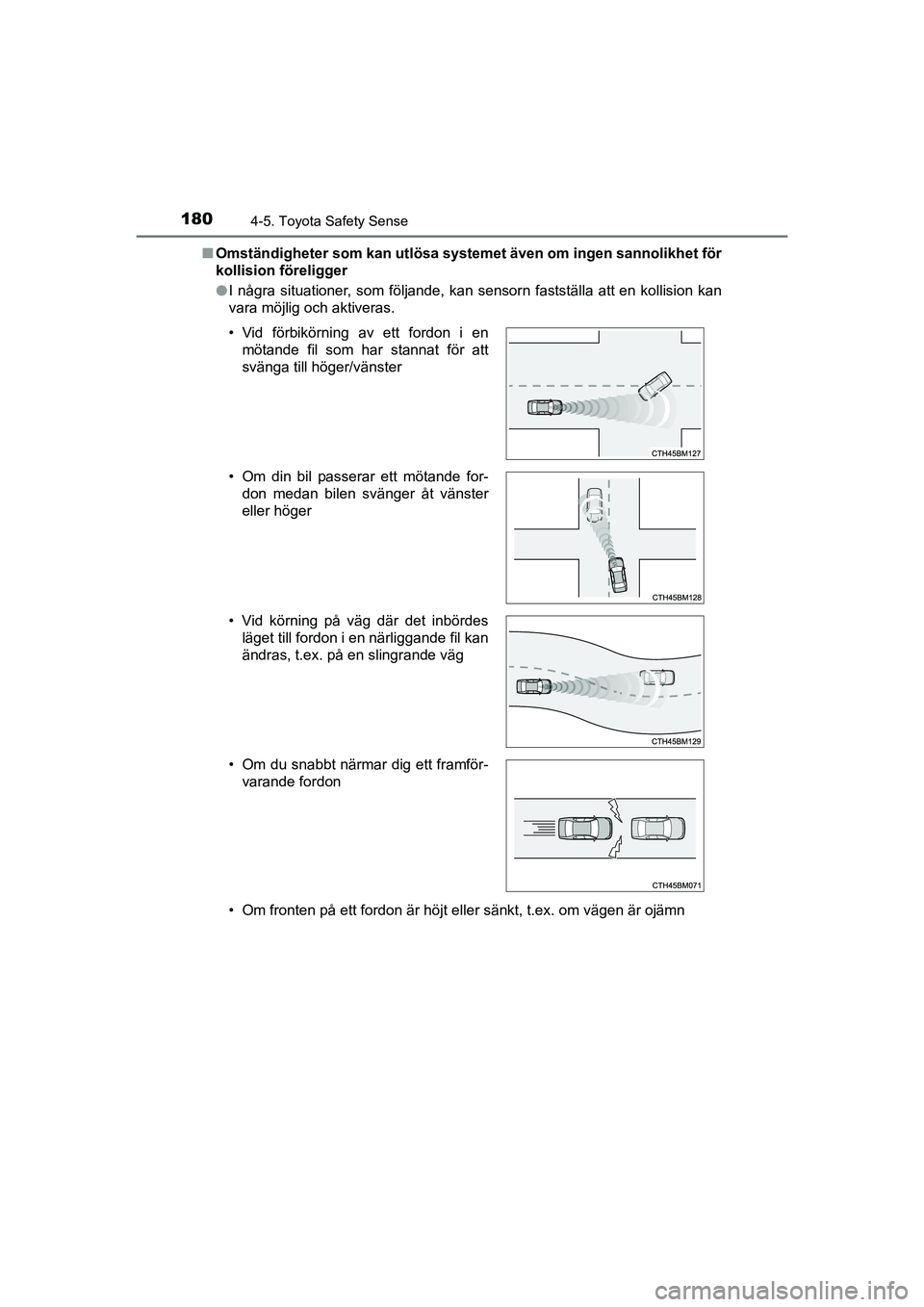

1804-5. Toyota Safety Sense
AYGO Europe OM9A012SEn
Omständigheter som kan utlösa systemet även om ingen sannolikhet för
kollision föreligger
lI några situationer, som följande, kan sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• Om fronten på ett fordon är höjt eller sänkt, t.ex. om vägen är ojämn • Vid förbikörning av ett fordon i en
mötande fil som har stannat för att
svänga till höger/vänster
• Om din bil passerar ett mötande for- don medan bilen svänger åt vänster
eller höger
• Vid körning på väg där det inbördes läget till fordon i en närliggande fil kan
ändras, t.ex. på en slingrande väg
• Om du snabbt närmar dig ett framför- varande fordon
OM9A012SE.book Page 180 Tuesda y, February 2, 2021 1:47 PM

1834-5. Toyota Safety Sense
4
Körning
AYGO Europe OM9A012SE• Om ett mönster eller målning på en väg eller vägg kan misstas för ett for-
don
• Om främre delen av bilen lutar uppåt eller nedåt
• När sensorn har blivit felriktad på grund av en kraftig stöt etc.
• Om bilen är parkerad på en plats där det finns lågt hängande föremål i
samma höjd som den främre sensorn.
• Om vindrutan är täckt av regn eller lik- nande
OM9A012SE.book Page 183 Tuesda y, February 2, 2021 1:47 PM

1844-5. Toyota Safety Sense
AYGO Europe OM9A012SEn
Situationer när systemet eventu ellt inte fungerar korrekt
l I vissa situationer som följande känner frontsensorn eventuellt inte av ett
fordon vilket hindrar systemet från att fungera på rätt sätt:
• Om ett mötande fordon närmar sig din bil
• Om bilen närmar sig sidan eller fronten av ett fordon
• Om ett framförvarande fordon har en liten bakvagn, t.ex. en olastad last-
bil
• Om fordonet framför har en last som skjuter ut bakom dess bakre stöt- fångare
• Om fordonet framför har oregelbunden form, t.ex. en traktor eller sido- vagn
• Om solen eller annat ljus skiner direkt på ett framförvarande fordon
• Om ett fordon gör en plötslig manöver (girar tvärt, accelererar eller brom-
sar in)
• Vid plötslig inkörning bakom ett framförvarande fordon • Om ett framförvarande fordon har en
låg bakvagn, t.ex. en låg släpvagn
• Om fordonet framför har extremt hög markfrigång
• Om ett fordon kör in framför din bil eller dyker upp bredvid ett fordon
OM9A012SE.book Page 184 Tuesda y, February 2, 2021 1:47 PM

1854-5. Toyota Safety Sense
4
Körning
AYGO Europe OM9A012SE• Om vatten, snö, damm etc, från framförvarande fordon virvlar upp på
bilen
• Vid körning genom ånga eller rök som kan skymma framförvarande for- don
• Vid körning på en plats där ljusnivån växlar snabbt, t.ex. vid ingången till eller utfarten från en tunnel
• Vid körning i en kurva och en viss tid efter körning i en kurva • Om ett framförvarande fordon inte är direkt framför din bil
• Vid körning i ostadigt väder, t.ex. kraf- tigt regn, dimma, snö eller sandstorm
• Om ett starkt ljussken, t.ex. solstrålar eller mötande trafiks strålkastare, ski-
ner direkt in i frontsensorn.
• Om omgivningens ljus är svagt, t.ex. vid gryning eller skymning, eller på
natten eller i en tunnel
OM9A012SE.book Page 185 Tuesda y, February 2, 2021 1:47 PM

1864-5. Toyota Safety Sense
AYGO Europe OM9A012SE• Om hjulen är felriktade
• Om ett torkarblad skymmer frontsensorn
• Bilen skakar.
• Bilen körs i extremt hög hastighet.
• Vid körning på vägar med tvära svängar eller ojämn vä\
gbana
• Om ett framförvarande fordon reflekterar lasern dåligt
l I några situationer, som följande, erhålls eventuellt inte tillräcklig bromskraft
vilket hindrar systemet från att fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbeta fullt ut, t.ex. om delarna i broms-
systemet är extremt kalla, extremt heta eller våta
• Om bilen inte är underhållen på rätt sätt (bromsar eller däck alltför slitna, felaktigt lufttryck i däcken, etc)
• Om bilen körs på grusväg eller annat ostadigt underlag • Om bilen sladdar
• Om främre delen av bilen lutar uppåt
eller nedåt
• När sensorn har blivit felriktad på grund av en kraftig stöt etc.
OM9A012SE.book Page 186 Tuesda y, February 2, 2021 1:47 PM

1874-5. Toyota Safety Sense
4
Körning
AYGO Europe OM9A012SEn
Om PCS-varningslampan PC S blinkar eller är tänds
Det aktiva krockskyddet är eventuellt inte tillgängligt för tillfället, eller en funk-
tionsstörning kan ha uppstått i systemet.
l I följande situationer slocknar varningslampan och systemet blir funktionellt
när normala driftsförhållanden återställs:
• Om ytan kring frontsensorn är het, t. ex. om bilen har varit parkerad i
solen
• Om vindrutan är immig eller täckt med kondens eller is ( sid. 270, 276)
• Vid körning i förhållanden när frontsensorn inte kan känna av ett föremål,
t.ex. i mörker (nattetid på väg utan gatubelysning eller annan upplysning),
om skarpt ljus lyser in i sensorn, eller i snö eller dimma.
• Om frontsensorn eller ytorna kring dessa är kalla, t.ex. i en extremt kall miljö
• Om ytan framför frontsensorn är blockerad, t.ex. om motorhuven är
öppen
l Om PCS-varningslampan fortsätter att blinka eller vara tänd kan en funk-
tionsstörning ha uppstått i systemet. Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer omedelbart kontrollera bilen.
n Om VSC stängs av
lOm TRC och VSC är avstängda ( sid. 204) inaktiveras även bromsassis-
tansen och bromsfunktionen i det aktiva krockskyddet. Varningsfunktionen i
det aktiva krockskyddet kommer dock att fungera.
l Om PCS-varningslampan tänds.
OM9A012SE.book Page 187 Tuesda y, February 2, 2021 1:47 PM

1884-5. Toyota Safety Sense
AYGO Europe OM9A012SE
LDA (Körfilsvarning)
Vid körning på väg med körfältsmarkeringar känner det här systemet
av körfältsmarkeringarna med en kamera som sensor för att larma
föraren om bilen avviker från sitt körfält.
Om systemet bedömer att bilen kör utanför sitt körfält uppmärksam-
mas föraren på detta med en summerton och indikeringar på mätaren.
Frontsensor
Tryck på LDA-knappen för att akti-
vera systemet.
LDA-indikeringslampan tänds.
Tryck en gång till på knappen för
att stänga av LDA-systemet.
LDA-systemet fortsätter att vara
påslaget eller avstängt även om
startknappen är i avstängt läge.
: I förekommande fall
Sammanfattning av funktioner
Aktivera LDA-systemet
OM9A012SE.book Page 188 Tuesda y, February 2, 2021 1:47 PM

1904-5. Toyota Safety Sense
AYGO Europe OM9A012SE
nTillfällig avstängning av LDA-systemets funktioner
Om något av följande inträffar stängs LDA-systemet tillfälligt av. Funktionerna
återupptas när nödvändiga driftsförhållanden föreligger igen.
lSpaken till körriktningsvisaren används.
l Bilens hastighet skiljer sig från LDA-systemets driftsområde.
l Om körfältslinjerna inte känns av under körning.
l Om varning för körfältsavvikelse hörs.
Körfilsvarningen kan inte användas igen på flera sekunder efter att den har
aktiverats, även om fordonet kör utanför körfältet igen.
n Körfilsvarning
Beroende på ljudanläggningens ljudnivå elle r ljudet från luftkonditionerings-
fläkten medan någon av dessa är igång kan det vara svårt att urskilja var-
ningsljudet.
n Om bilen har varit parkerad i solen
LDA-systemet är eventuellt inte omedelbart tillgängligt. Om temperaturen i
kupén sjunker och temperaturen kring frontsensorn ( sid. 170) får lämplig
nivå för att upprätthålla funktionen, startar funktionerna i\
gen.
n Om det bara finns körfältsmarkeringar på bilens ena sida
Dessutom kommer körfilsvarningen inte att kunna användas på sidan där
körfältslinjerna inte kunde kännas av.
OM9A012SE.book Page 190 Tuesda y, February 2, 2021 1:47 PM
