2021 PEUGEOT PARTNER tempomat

2
Obsah







 ■
Základní informace
Štítky 4
 ■
Ekologicko-ekonomický způsob jízdy
Výuka úsporné jízdy (Eco-coaching). 8
1Palubní systémy
Přístrojová deska 9
Kontrolky 11
Ukazatele 17
Palubní počítač 21
Nastavení data a

času 22
2Přístup
Elektronický klíč s funkcí dálkového
ovladače a vestavěným klíčem 24
Nouzové postupy 30
Centrální zamykání/odemykání 33
Dveře 34
Všeobecná doporučení týkající se
posuvných bočních dveří
35
Zadní střešní klapka 36
Alarm 37
Elektrické ovládání oken 39
Naklápěcí okna zadních dveří 39
3Ergonomie a pohodlí
Všeobecná doporučení týkající se sedadel 40
Přední sedadla 40
PEUGEOT
i-Cockpit 40
Seřízení volantu 42
Zpětná zrcátka 43
Přední 2místná lavice 44
Zadní lavice 46
Uspořádání interiéru 47
Lavice Multi-Flex 51
Prodloužená kabina 52
Topení a

větrání 55
Topení 56
Manuálně ovládaná klimatizace 56
Dvouzónová automatická klimatizace 57
Odmlžování a

odmrazování čelního skla 59
Odmlžování a

odmrazování zadního okna
a

zpětných zrcátek
60
Přídavné topení / systém větrání 60
4Osvětlení a viditelnost
Ovladač světel 64
Směrová světla 65
Automatické rozsvěcování světlometů 65
Denní / obrysová světla 66
Parkovací světla 66
Automatické tlumení světlometů 66
Nastavování sklonu světlometů 68
Ovládací páčka stěračů 68
Výměna stírací lišty stěrače 70
Automatické stírání s

využitím snímače
deště
70
5Bezpečnost
Všeobecná bezpečnostní doporučení 72
Tísňové nebo asistenční volání 72
Výstražná světla 75
Klakson 76
Elektronické řízení stability (ESC) 76
Nová regulace přilnavosti 78
Systém Hill Assist Descent Control 79
Bezpečnostní pásy 80
Airbagy 82
Dětské sedačky 85
Deaktivace předního airbagu spolujezdce 87
Manuální dětská pojistka 90
Elektrická dětská pojistka 90
6Řízení
Doporučení pro jízdu 91
Startování/vypínání motoru 92
Manuální parkovací brzda 96
Elektrická parkovací brzda 96
Asistent pro rozjezd do svahu 99
Manuální převodovka s

5

rychlostmi 99
Šestistupňová mechanická převodovka 100
Automatická převodovka 100
Doporučení přeřazení převodového
stupně
103
Stop & Start 103
Detekce poklesu tlaku 105
Jízdní a

manévrovací asistenční systémy –
všeobecná doporučení
106
Speed Limit recognition and
recommendation
108
Omezovač rychlosti 111
Tempomat – konkrétní doporučení 11 3
Programovatelný tempomat 11 4
Adaptive Cruise Control 11 6
Uložení rychlostních limitů do paměti 11 9
Aktivní bezpečnostní brzda s

funkcí
Distance Alert a

inteligentním asistentem
nouzového brzdění
120
Lane Keeping Assist 122
Blind Spot Detection 126

5
Základní informace
Přístroje a ovládací prvky
1.Uvolnění kapoty
2. Pojistky v
palubní desce
3. Klakson
4. Přístrojová deska 5.
Alarm
Stropní lampička
Vnitřní zpětné zrcátko nebo obrazovka
displeje Surround Rear Vision
Tlačítka tísňového volání a volání asistence
6. Monochromatická obrazovka
s audiosystémem
Dotyková obrazovka a PEUGEOT Connect
Radio nebo PEUGEOT Connect Nav
7. Port USB
8. Vytápění
Manuální klimatizace
Dvouzónová automatická klimatizace
Odmlžování – odmrazování čelního skla
Odmlžování – odmrazování zadního okna
9. Elektrická parkovací brzda
Tlačítko „START/STOP“
10. Převodovka
11 . Zásuvka 12 V
12. Zásuvka příslušenství 230 V
13. Odkládací skřínka
Port USB (uvnitř odkládací skřínky)
14. Úložná schránka
15. Deaktivace předního airbagu spolujezdce
(po straně odkládací skřínky, při otevřených
dveřích)
Ovládací prvky na volantu
1.Ovladač vnějších světel / směrových světel
Tlačítko změny pohledu Surround Rear
Vision / tlačítko aktivace rozpoznávání hlasu
2. Ovladač stěračů / ostřikovačů / palubního
počítače
3. Ovládací prvky pro výběr zdroje multimédií
(SRC), správu hudby (LIST) a správu
telefonních hovorů (symbol telefonu)
4. Omezovač rychlosti / Programovatelný
tempomat / Ovladače systému Adaptivní
tempomat
5. Otočný volič režimu zobrazení přístrojové
desky
6. Hlasové ovládání
Nastavení hlasitosti
7. Ovladače pro nastavení audiosystému

10
Palubní systémy
Otáčkoměr



Otáčkoměr (x 1000 ot/min).
Kontrolky
Vizuální varování a upozornění, která se
zobrazují jako symboly, informují řidiče o výskytu
závady (výstražné kontrolky) nebo o činnosti
některého systému (výstražná kontrolka aktivace
nebo deaktivace činnosti). Některé výstražné
kontrolky se rozsvěcí dvěma způsoby (svítí či
blikají) nebo mají několik barev.
Doprovodné výstrahy
Svítící kontrolka může být doprovázena
zvukovým signálem nebo hlášením na displeji.
Na základě způsobu svícení a provozního
stavu vozidla dokážete určit, zda je příslušná
situace normální nebo zda došlo k poruše:
další informace naleznete v popisu jednotlivých
kontrolek.
Přístrojová deska s maticovým displejem

1. Nastavení tempomatu nebo omezovače
rychlosti.
2. Indikátor přeřazení.
Převodový stupeň u automatické převodovky.
3. Digitální rychloměr (km/h nebo mph) u
přístrojové desky s
textovým displejem a
symboly LCD.
Oblast zobrazení u
přístrojové desky
s
maticovým displejem: zpráva výstrahy
nebo stavu funkce, palubní počítač, digitální
rychloměr (km/h či mph) atd.
4. Indikátor údržby, pak celkové počitadlo ujeté
vzdálenosti (km či míle) a denní počitadlo
ujeté vzdálenosti (km nebo míle).
Oblast zobrazení u
přístrojové desky
s
textovým displejem: zpráva výstrahy či
stavu funkce, palubní počítač atd.
5. Ukazatel teploty chladicí kapaliny motoru.
6. Ukazatel hladiny motorového oleje. 7.
Palivoměr.
Ovládací tlačítka

Přístrojová deska se symboly LCD
A.Reostat osvětlení.
Po dlouhém stisknutí tlačítka SET (NAST.):
změna nastavených hodnot a jednotek času.
B. Připomenutí informace o údržbě nebo
dojezdové vzdálenosti pomocí systému SCR
a AdBlue
®.
Vynulování vybrané funkce (indikátoru údržby
či denního počitadla ujeté vzdálenosti).
Po dlouhém stisknutí tlačítka: změna
nastavených hodnot a jednotek času.
Přístrojová deska s textovým displejem
LCD
Přístrojová deska s
maticovým displejem
A.Připomenutí informace o údržbě nebo
dojezdové vzdálenosti pomocí systému SCR
a AdBlue
®.
V

závislosti na verzi: návrat na předchozí
úroveň, zrušení aktuální operace.
B. Reostat osvětlení.
V

závislosti na verzi: procházení nabídky či
seznamu nebo změna hodnoty.
C. Vynulování denního počitadla ujeté
vzdálenosti (dlouhé stisknutí).
Vynulování indikátoru údržby.
V

závislosti na verzi: přechod do nabídky
konfigurace a potvrzení volby (krátké
stisknutí).

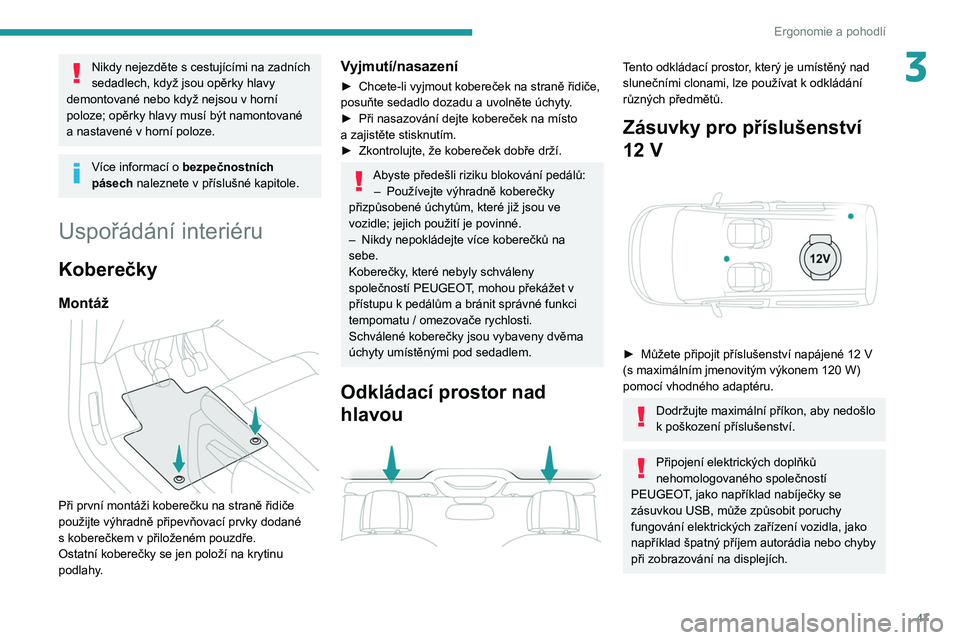

47
Ergonomie a pohodlí
3Nikdy nejezděte s cestujícími na zadních
sedadlech, když jsou opěrky hlavy
demontované nebo když nejsou v horní
poloze; opěrky hlavy musí být namontované
a

nastavené v horní poloze.
Více informací o bezpečnostních
pásech naleznete v příslušné kapitole.
Uspořádání interiéru
Koberečky
Montáž

Při první montáži koberečku na straně řidiče
použijte výhradně připevňovací prvky dodané
s
koberečkem v přiloženém pouzdře.
Ostatní koberečky se jen položí na krytinu
podlahy.
Vyjmutí/nasazení
► Chcete-li vyjmout kobereček na straně řidiče,
posuňte sedadlo dozadu a uvolněte úchyty.
►

Při nasazování dejte kobereček na místo
a

zajistěte stisknutím.
►

Zkontrolujte, že kobereček dobře drží.
Abyste předešli riziku blokování pedálů:– Používejte výhradně koberečky
přizpůsobené úchytům, které již jsou ve
vozidle; jejich použití je povinné.
–

Nikdy nepokládejte více koberečků na
sebe.
Koberečky

, které nebyly schváleny
společností PEUGEOT, mohou překážet v
přístupu k pedálům a
bránit správné funkci
tempomatu
/ omezovače rychlosti.
Schválené koberečky jsou vybaveny dvěma
úchyty umístěnými pod sedadlem.
Odkládací prostor nad
hlavou


Tento odkládací prostor, který je umístěný nad
slunečními clonami, lze používat k odkládání
různých předmětů.
Zásuvky pro příslušenství
12 V


► Můžete připojit příslušenství napájené 12 V
(s maximálním jmenovitým výkonem 120 W)
pomocí vhodného adaptéru.
Dodržujte maximální příkon, aby nedošlo
k poškození příslušenství.
Připojení elektrických doplňků
nehomologovaného společností
PEUGEOT, jako například nabíječky se
zásuvkou USB, může způsobit poruchy
fungování elektrických zařízení vozidla, jako
například špatný příjem autorádia nebo chyby
při zobrazování na displejích.

108
Řízení
Určité materiály (tkaniny) pohlcují zvukové
vlny: chodci nemusejí být detekováni.
Programy údržby
Pravidelně čistěte nárazníky, zpětná
zrcátka a
zorné pole kamery.
Při mytí vozidla vysokotlakým proudem vody
dbejte na minimální vzdálenost trysky 30
cm
od

snímačů a kamer.
Koberečky
Používání koberců, které nebyly
schváleny výrobcem PEUGEOT, může
narušovat správnou činnost tempomatu nebo
omezovače rychlosti.
Abyste předešli riziku blokování pedálů:
►

dbejte na správné upevnění koberečku,
►


nikdy nepokládejte více koberců na sebe.
Jednotky rychlosti
Zkontrolujte, zda se jednotky, ve kterých
se na přístrojové desce zobrazuje rychlost
(km/h nebo mph), shodují s
jednotkami
používanými v
zemi, kterou projíždíte.
Pokud tomu tak není, po úplném zastavení
vozidla nastavte požadované jednotky
rychlosti tak, aby se shodovaly s
místními
předpisy.
V

případě pochybností se obraťte na servis
sítě PEUGEOT nebo na jiný kvalifikovaný
servis.
Speed Limit recognition
and recommendation
Viz všeobecná doporučení týkající se použití
asistenčních systémů pro jízdu a řízení .


Tento systém zobrazuje max. povolenou
rychlost na přístrojové desce podle nejvyšších
dovolených rychlostí v
zemi, ve které řídíte,
pomocí těchto položek:
–

dopravní značky nejvyšší dovolené rychlosti
detekované kamerou;
–


údaje o nejvyšší dovolené rychlosti
z

mapových podkladů navigačního systému;
Pro příjem přesných informací o nejvyšší
dovolené rychlosti ze systému musejí být
mapové podklady navigace pravidelně
aktualizovány.
–

dopravní značky indikující obytné zóny
detekované kamerou;
Detekovaná
dopravní značka Doporučená
rychlost
(vypočítaná)
Vjezd do obytné zóny
Příklad:


Bez systému
PEUGEOT Connect Nav
20
km/h či 10 mph
(v
závislosti
na jednotkách
přístrojové desky) Se systémem
PEUGEOT Connect Nav
Zobrazení rychlosti platné v
zemi, ve
které řídíte.
–

Kamera detekuje určité dodatkové tabulky
.
Detekovaná
dodatková tabulka Zobrazení rychlosti
odpovídající
dodatkové tabulce
Nejvyšší dovolená rychlost za mokra (za deště)Příklady:


Je-li ovladač
stěračů v poloze
„intervalové stírání“ či „automatické
stírání“ (pro aktivaci
dešťového senzoru): 110
km/h (například)

11 0
Řízení
3.Indikace nejvyšší dovolené rychlosti
4. Doporučení k uložení rychlosti
5. Aktuální nastavení rychlosti
Ukládání rychlosti do paměti

► Zapněte omezovač/tempomat.
Zobrazí se informace související s omezovačem
rychlosti / tempomatem.
Po rozpoznání dopravní značky s novým
rychlostním omezením systém zobrazí hodnotu
a po dobu několika sekund bude blikat nápis
„MEM“ signalizující možnost uložení nového
nastavení rychlosti.
Je-li rozdíl mezi nastavením rychlosti
a rychlostí zobrazovanou systémem
Speed Limit recognition and recommendation
menší než 9 km/h, symbol MEM se
nezobrazuje.
Podle podmínek na silnici se může zobrazovat
několik rychlostí.
► Stisknutím tlačítka 2jednou se navržená
rychlost uloží.
K potvrzení požadavku se zobrazí hlášení.
► Opětovným stisknutím tlačítka 2 potvrdíte
a uložíte nové nastavení rychlosti.
Zobrazení údajů na
přístrojové desce


1. Zjištěna indikace nejvyšší dovolené rychlosti
nebo
2. Indikace konce nejvyšší dovolené rychlosti


Systém je aktivní, ale právě nezjišťuje údaje o
nejvyšší dovolené rychlosti.


Po zjištění údaje nejvyšší dovolené rychlosti je
tato hodnota zobrazena systémem.


V případě doporučené maximální rychlosti,
kterou vozidlo poprvé překročí o hodnotu větší
než 5
km/h (např. 95 km/h), se maximální
rychlost zobrazí blikající po dobu 10
sekund.
Provozní omezení
Systém nebere v úvahu informace o rychlostních
omezeních především v následujících případech:
–

znečištění ovzduší,
–


při tažení,
–


jízda s namontovaným rezervním kolem typu
„na dojetí“ nebo se sněhovými řetězy

,
–

jízda s
pneumatikou opravenou pomocí sady
pro dočasnou opravu,
–

nezkušený řidič.
Je možné, že systém nezobrazí omezení
rychlosti, pokud nedetekoval dopravní značku ve
stanoveném čase a v následujících situacích:
–


Dopravní značky jsou zastřené, neodpovídají
standardu, jsou poškozené či zdeformované,
–


mapy jsou zastaralé nebo chybné.
Doporučení

Kromě funkce Speed Limit recognition
and recommendation může řidič k volbě
rychlosti zobrazené jako nastavení rychlosti
pro omezovač rychlosti nebo tempomat využít
tlačítko paměti omezovače rychlosti nebo
tempomatu.
Více informací o omezovači rychlosti,
tempomatu nebo adaptivním
tempomatu naleznete v příslušných
kapitolách.
Ovládací prvky na volantu
1. Volba režimu tempomatu / omezovače
rychlosti
2. Uložení nastavení rychlosti
Zobrazení údajů na přístrojové desce

111
Řízení
63.Indikace nejvyšší dovolené rychlosti
4. Doporučení k
uložení rychlosti
5. Aktuální nastavení rychlosti
Ukládání rychlosti do paměti

► Zapněte omezovač/tempomat.
Zobrazí se informace související s omezovačem
rychlosti
/ tempomatem.
Po rozpoznání dopravní značky s
novým
rychlostním omezením systém zobrazí hodnotu
a
po dobu několika sekund bude blikat nápis
„MEM“ signalizující možnost uložení nového
nastavení rychlosti.
Je-li rozdíl mezi nastavením rychlosti
a rychlostí zobrazovanou systémem
Speed Limit recognition and recommendation
menší než 9
km/h, symbol MEM se
nezobrazuje.
Podle podmínek na silnici se může zobrazovat
několik rychlostí.
►

Stisknutím tlačítka
2jednou se navržená
rychlost uloží.
K

potvrzení požadavku se zobrazí hlášení.
►

Opětovným
stisknutím tlačítka
2
potvrdíte
a

uložíte nové nastavení rychlosti.
Po předem určené době se displej vrátí do
aktuálního režimu zobrazení.
Extended Traffic Sign
Recognition
Nahlédněte do všeobecných doporučení
týkajících se používání asistenčních systémů
pro řízení a manévrování.


Tento doplňkový systém rozpoznává dopravní
značky a zobrazuje je na přístrojové desce, je-li
zvolen odpovídající režim zobrazení.
Jednosměrka: jestliže se vydáte špatným
směrem do jednosměrné ulice, na přístrojové
desce se zobrazí výstražné hlášení včetně
symbolu značky (požadavek ověření směru
dopravy).
Ostatní značky: při přiblížení ke značce se na
přístrojové desce zobrazí symbol značky.
Skutečné dopravní značky mají vždy
přednost před značkami zobrazenými
systémem.
Značky musí odpovídat dopravním značkám
dle Vídeňské úmluvy o
silničním provozu.
Aktivace / deaktivace
Nastavuje se přes nabídku
konfigurace vozidla.
Omezovač rychlosti
Nahlédněte do všeobecných doporučení
týkajících se používání asistenčních systémů
pro řízení a manévrování.
Tento systém zabraňuje tomu, aby vozidlo překročilo rychlost naprogramovanou
řidičem (nastavení rychlosti).
Zapnutí omezovače rychlosti se provádí ručně.
Minimální nastavení rychlosti je 30
km/h.
Nastavená hodnota rychlosti zůstává uložená
v

paměti systému i po vypnutí zapalování.
Ovládací prvky na volantu



1. ZAP. (poloha LIMIT) / VYP. (poloha 0)
2. Snížení nastavení rychlosti
3. Zvýšení nastavení rychlosti
4. Pozastavení / obnovení omezovače rychlosti
s
dříve uloženým nastavením rychlosti

11 3
Řízení
6

Omezovač rychlosti se dočasně deaktivuje a
zobrazená hodnota nastavené rychlosti bliká.
Uvolněte pedál akcelerace, abyste se vrátili pod
naprogramovanou rychlost.
Není-li překročení důsledkem požadavku řidiče
(například při jízdě z prudkého kopce), doplňuje
výstrahu zvukový signál okamžitě.
Při sjíždění prudkého svahu nebo při
prudké akceleraci nebude omezovač
rychlosti schopen zabránit vozidlu v
překročení nastavené rychlosti.
Je-li třeba regulovat rychlost vozidla, brzděte.


Jakmile se rychlost vozidla vrátí na hodnotu
naprogramované rychlosti, začne omezovač
rychlosti znovu fungovat: zobrazená hodnota
nastavené rychlosti začne opět svítit trvale.
Vypnutí
► Otočte otočný ovladač 1 do polohy
0: zobrazování informací souvisejících
s
omezovačem rychlosti se zruší.
Porucha

Zobrazení pomlček (nejprve blikajících, poté
stálých) znamená poruchu omezovače rychlosti.
Nechejte vozidlo zkontrolovat servisem sítě
PEUGEOT nebo jiným odborným servisem.
Tempomat – konkrétní doporučení
V zájmu vlastní bezpečnosti
i bezpečnosti ostatních účastníků
silničního provozu používejte tempomat
pouze tehdy, jestliže vám podmínky provozu
dovolují jet po určitou dobu stálou rychlostí
a

dodržovat dostatečně bezpečnou
vzdálenost.
Buďte ostražití i
se zapnutým tempomatem.
Podržíte-li některé z
tlačítek pro změnu
nastavení rychlosti déle stisknuté, může
dojít k
velmi rychlé změně rychlosti vašeho
vozidla.
Ve strmém klesání tempomat nezabrání
vozidlu v
překročení nastavené rychlosti. Je-li
třeba regulovat rychlost vozidla, brzděte.
Ve strmém stoupání nebo při tažení přívěsu
může nastat situace, že nebude dosaženo
nastavené rychlosti nebo že se nepodaří ji
udržet.
Překročení hodnoty naprogramované
rychlosti
Nastavenou rychlost můžete dočasně
překročit sešlápnutím plynového pedálu
(naprogramovaná rychlost bude blikat).
Uvolněním plynového pedálu se znovu
vrátíte na nastavenou hodnotu rychlosti (při
dosažení této rychlosti přestane zobrazená
rychlost blikat).
Provozní omezení
Systém nikdy nepoužívejte
v

následujících situacích:
–

při jízdě ve městě, kde hrozí střet
s


přecházejícími chodci,
–

v


hustém provozu,
–

na klikatých nebo výškově členitých
silnicích,
–


na kluzkých nebo zaplavených silnicích,
–


za nepříznivých klimatických podmínek,
–


při jízdě na okruhu,
–


při testech na válcové zkušebně,
–


při použití sněhových řetězů,
protiskluzových návleků nebo pneumatik
s


hroty.
