2021 PEUGEOT EXPERT sensor

169
Körning
6instrumentpanelen, åtföljd av visning av ett
meddelande och en ljudsignal (kort pip).
Vänd dig till en PEUGEOT-verkstad eller en
annan kvalificerad verkstad för att utföra en
kontroll.
Visiopark 1
Se de allmänna rekommendationerna
för kör- och manövreringshjälpmedel.


När motorn är igång och backväxeln läggs i kan
systemet visa omgivningen närmast fordonet på
pekskärmen med hjälp av en kamera som sitter
bak på fordonet.



Skärmen är uppdelad i två delar med en vy
beroende av sammanhang, och en vy av bilen
och närområdet uppifrån.
Parkeringssensorerna kompletterar
informationen om vyn av fordonet uppifrån.
Flera olika vyer kan visas:
– Standard vy.– 180° vy.– Zoom vy.AUTO-läget är aktiverat som standard.
I detta läget väljer systemet den bästa vyn att
visas (standard eller zoom).
Du kan när som helst under manövern ändra typ
av vy.
Systemets status sparas inte när tändningen
slås av.
Funktionsprincip

Med hjälp av backningskameran registreras
den nära omgivningen vid manövrering i låg
hastighet.
En bild ovanifrån av omgivningen återskapas
(visas mellan ramar) i realtid medan du
manövrerar bilen.
Den gör det lättare att parkera bilen rakt och se
alla hinder i närheten. Den raderas automatiskt
om bilen står parkerad för länge.
Visningen försvinner om hastigheten
överstiger cirka 10 km/h.
Systemet stängs av automatiskt cirka 7
sekunder efter att backväxeln har lagts
ur eller vid öppning av en dörr eller
bagageutrymmet.
Aktivering
Aktivering är automatisk vid backning när du kör
i en hastighet under 10 km/h.

170
Körning
Zoom-vy

Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån bakom
bilen i dess närmaste omgivning för att bilen ska
kunna manövreras i förhållande till närliggande
hinder.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.
Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Under manövern är det viktigt att övervaka
bilens sidor via sidospeglarna.
Parkeringssensorerna ger också ytterligare
information om området runt bilen.

Du kan när du vill öppna fönstret igen genom att
trycka i det här området på displayen.
När undermenyn visas väljer du någon av de
fyra vyerna:
”Standard vy”.
”180° vy”.
”Zoom-vy”.
”AUTO läge”.
Funktionen inaktiveras:
– Om en släpvagn är ansluten eller en cykelhållare är monterad på en
draganordning (fordon utrustat med en
draganordning installerad i enlighet med
tillverkarens rekommendationer).
– Vid hastigheter över cirka 10 km/h.– När bagageutrymmet är öppet.– När backväxeln byts (bilden fortsätter att visas i 7 sekunder).
– Genom ett tryck på den vita pilen i pekskärmens övre vänstra hörn.
AUTO läge

Detta läge aktiveras som standard.
I det automatiska läget växlas den bakre vyn
(standard) till vyn uppifrån (zoom) när du närmar
dig ett hinder i nivå med den röda linjen (mindre
än 30 cm) under manövern, med hjälp av
sensorerna som sitter på bakre stötfångaren.
Vy Standard

Området bakom bilen visas på skärmen.
De blå linjerna 1 representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är i
enlighet med rattens läge.
Den röda linjen 2 motsvarar ett avstånd på
30 cm från bakre stötfångaren och de två blå
linjerna 3 och 4 ett avstånd på 1 m respektive
2 m.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.

171
Körning
6Zoom-vy

Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån bakom
bilen i dess närmaste omgivning för att bilen ska
kunna manövreras i förhållande till närliggande
hinder.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.
Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Under manövern är det viktigt att övervaka
bilens sidor via sidospeglarna.
Parkeringssensorerna ger också ytterligare
information om området runt bilen.
180° vy

Med 180°-vyn kan du backa ut från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver.
Den innefattar 3 zoner: vänster A, mitten B och
höger C.
Denna vy är endast tillgänglig genom val i
ändringsmenyn för vy.
Snabbstartsläge

I det här läget visas den sammansatta vyn
(vänster bild) och vyn ovanifrån efter bara några
ögonblick.
Ett meddelande ber dig kontrollera omgivningen
innan du börjar manövern.

196
Praktisk information
När du tvättar fordonet i en automatisk
biltvätt med rullande borstar, var noga
med att låsa dörrarna och, beroende på
version, flytta bort den elektroniska nyckeln
och stänga av funktionen ”handsfree”
(Handsfree åtkomst).
Vid användning av trycktvätt, håll lansen
åtminstone 30 cm från bilen (speciellt vid
rengöring av ytor som innehåller kantstött
färg, sensorer eller tätningar).
Rengör omedelbart bilen från eventuella
fläckar som innehåller kemikalier och som
kan skada fordonets lack (inklusive träharts,
fågelavföring, insektutsöndringar, pollen och
tjära).
Om det är motiverat av miljön ska du rengöra
fordonet oftare för att ta bort saltavlagringar
(i kustområden), sot (i industriområden)
och lera (i våta eller kalla områden). Dessa
ämnen kan vara mycket frätande.
Kontakta en PEUGEOT-auktoriserad
verkstad eller kvalificerad verkstad för
råd om hur du tar bort envisa fläckar som
kräver specialprodukter (såsom tjära eller
insektsborttagare).
Låt företrädesvis en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad
utföra färgkorrigeringar.På insidan
Använd aldrig en vattenslang eller högtryckstvätt vid rengöring av bilens
insida.
Vätskor som transporteras i koppar eller
andra öppna behållare kan spillas, vilket kan
medföra risk för skador på instrumenten och
kontrollerna på mittkonsolen. Var försiktig!
Karosseri
Högglansfärg
Använd inte slipmedel, lösningsmedel,
bensin eller olja för att rengöra
karosseriet.
Använd aldrig en svamp med slipande yta för
att få bort envisa fläckar – risk för att lacken
skadas!
Applicera inte polermedel i starkt solsken,
eller på plast- eller gummidelar.
Använd en mjuk duk och tvålvatten eller ett medel med neutralt pH-värde.
Torka försiktigt karosseriet med en ren
mikrofiberduk.
Applicera polermedel på en ren och torr bil.
Följ bruksanvisningen som anges på
produkten.
Strukturerad färgton
Denna typ av färg reagerar i ljus med varierande
utseende och finish som framhäver bilens linjer
och konturer. Till dess lack har tillförts partiklar
som är synliga och skapar en unik satineffekt
med relieff. Dess lätt korniga struktur ger den en
överraskande touch.
Försök aldrig tvätta utan vatten.
Tvätta aldrig bilen i en automatisk biltvätt
med borstar.
Välj aldrig ett biltvättprogram som avslutas
med en behandling med varmt vax.
Använd aldrig högtryckstvätt med
munstycksborstar då det finns risk för att
färgen repas!
Påför aldrig polermedel som ger glans eller
innehåller konserveringsämnen på karossen
eller aluminiumfälgar; dessa produkter
avslöjar glansiga eller fläckiga ytor som ej kan
återställas.
Välj rengöring med högtryckstvätt eller
en kraftig vattenstråle.
Skölj bilen med avmineraliserat vatten.
Vi rekommenderar att du bara använder en
ren mikrofibertrasa för att torka av bilen; för
den över bilen utan att gnida.
Torka försiktigt bort eventuella bränslefläckar
på karossen med hjälp av en mjuk trasa och
låt sedan torka.
Ta bort små fläckar (exempelvis fingeravtryck) med bilvårdsprodukter som rekommenderas
av PEUGEOT.
Dekaler
(Beroende på version)
Använd inte en högtryckstvätt vid
tvättning av bilen. Risk för att dekaler
skadas eller lösgörs!
Använd en högflödeslang (vattentemperatur mellan 25 °C och 40
°C).
Håll vattenstrålen vinkelrätt mot ytan som ska
rengöras.
Skölj bilen med avmineraliserat vatten.
Läder
Läder är en naturlig produkt. Lämplig
regelbunden skötsel är avgörande för
hållbarheten.
Det måste skyddas och behandlas med en
specifik läderprodukt för att det ska hållas
smidigt och bibehålla sitt ursprungliga utseende.
Rengör inte läder med olämpliga
rengöringsmedel som lösningsmedel,
tvättmedel, bensin eller ren alkohol.
Var försiktig så att du inte skadar andra
material med den specifika läderprodukten vid
rengöring av delar som är delvis tillverkade
av läder.

207
Om ett fel uppstår
8Montera ett reservhjul med plåtfälg
eller ett nödreservhjul
Om bilen är utrustad med lättmetallfälgar
kommer brickorna A inte i kontakt med
reservhjul med plåtfälg eller ett provisoriskt
reservhjul. Hjulet hålls på plats med koniska
kontaktytan B på var och en av bultarna.
Efter ett hjulbyte
Placera det punkterade däcket på rätt
sätt i hållaren.
Uppsök en PEUGEOT-verkstad eller en
annan kvalificerad verkstad direkt.
Kontrollera även det punkterade däcket. Efter
en undersökning informerar teknikern dig
om däcket kan repareras eller om det måste
bytas.
Vissa hjälpfunktioner, som Active Safety
Brake, ska inaktiveras.
Om bilen har däcktrycksvarnare ska du
kontrollera däcktrycket och sedan starta
om systemet.
Läs under motsvarande rubrik för mer
information om däcktrycksvarnaren .
Däcktrycksvarnare
Reservhjulet i plåt har ingen sensor.
Hjul med navkåpa
Vid återmontering av hjulet monterar
du navkapseln genom att först placera dess
urtag mitt emot ventilen och sedan trycka på
dess omkrets med handflatan.
Byte av lampa
Under vissa väderförhållanden (t.ex. låga
temperaturer eller fukt) är det normalt
med immbildning på insidan av strålkastarnas
och bakljusens glas, och detta kommer att
försvinna några minuter efter det att lamporna
har tänts.
Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
– Rengör dem inte med en torr eller
slipande trasa och inte heller med
rengörings- eller lösningsmedel.
– Använd en svamp och tvålvatten eller ett medel med neutralt pH-värde.– Rikta inte vattenstrålen länge mot strålkastarna, lamporna och runt dessa om du
använder en högtryckstvätt, för att undvika att
skada skyddslacken och tätningarna.
Vid byte av lampa ska du slå av
tändningen och vänta några minuter så
att strålkastarna/lamporna hinner svalna. Risk
för allvarlig brännskada!
Rör inte lampan direkt med fingrarna. Använd
en luddfri trasa.
Det är endast tillåtet att använda
UV-blockerande lampor för att inte skada
strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa av samma typ och med samma
specifikation. Byt lamporna i par för att
undvika obalans i belysningen.
Halogenlampor (Hx)
Kontrollera att lampan sitter korrekt i
huset för att säkerställa att belysningen blir
fullgod.
Öppning av motorhuven/Åtkomst till
lampor
Var försiktig när motorn är varm - risk för
brännskador!
Se till att föremål eller kläder inte fastnar i
kylarfläkten - risk för strypning!
Efter byte av glödlampa
Montera tillbaka lampan genom att utföra
momenten i omvänd ordningsföljd.
Stäng skyddskåpan försiktigt så att
lampinsatserna blir helt täta.

213
Om ett fel uppstår
8

Hel
Trasig

Specialtång
Installation av elektriska tillbehör
Elsystemet i bilen är konstruerat för att
fungera störningsfritt med elutrustning som är
standard eller tillval i din bil.
Vänd dig till en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad
innan du monterar andra elektriska tillbehör.
PEUGEOT ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och användning
av elektrisk utrustning som inte levererats
eller godkänts av PEUGEOT och som inte
installerats enligt dess rekommendationer
– speciellt om alla anslutna tillbehör
tillsammans har en strömförbrukning på mer
än 10 mA.
Kontakta en PEUGEOT-verkstad om du
behöver hjälp med montering av
dragkrok eller utrustning för t.ex. taxibilar.
Version 1 (Eco)

Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.
SäkringsnrStrömstyrka (Ampere)Funktioner
F4 15Signalhorn.
F5 20Pump för
vindrute- och
bakrutespolare.
F6 20Pump för
vindrute- och
bakrutespolare.
SäkringsnrStrömstyrka
(Ampere)Funktioner
F7 1012-volts
tillbehörsuttag
bak.
F8 20Enkel eller dubbel
vindrutetorkare
bak.
F10/F11 30Inre/yttre lås, fram
och bak.
F14 5Larm, nöd- och
assistanssamtal.
F24 5Pekskärm,
backkamera och
parkeringssensor.
F29 20Bilradio,
pekskärm,
cd-spelare,
navigation.
F32 1512-volts
tillbehörsuttag
fram.

214
Om ett fel uppstår

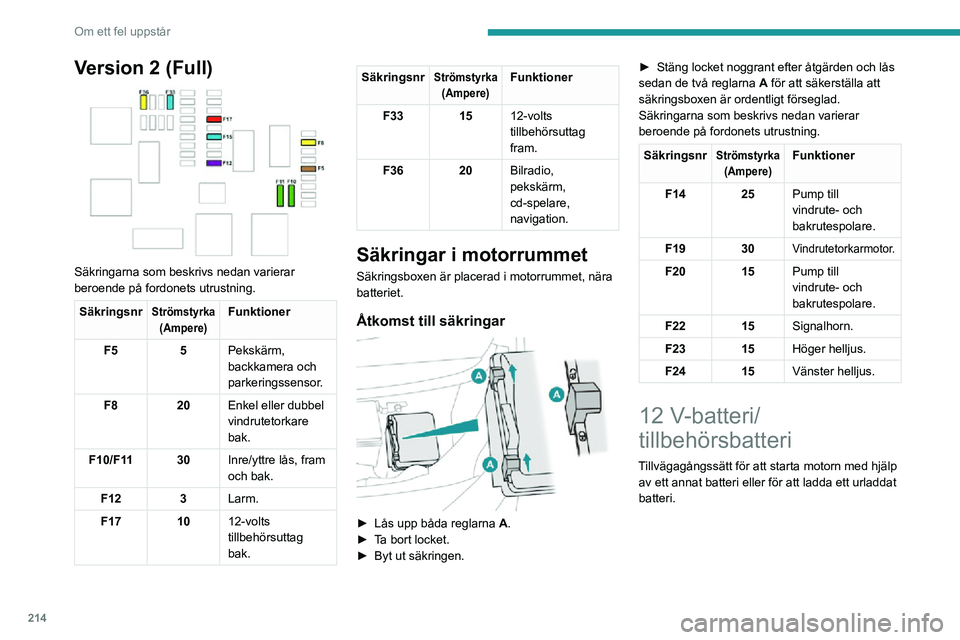

Version 2 (Full)

Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.
SäkringsnrStrömstyrka(Ampere)Funktioner
F5 5Pekskärm,
backkamera och
parkeringssensor.
F8 20Enkel eller dubbel
vindrutetorkare
bak.
F10/F11 30Inre/yttre lås, fram
och bak.
F12 3Larm.
F17 1012-volts
tillbehörsuttag
bak.
SäkringsnrStrömstyrka
(Ampere)Funktioner
F33 1512-volts
tillbehörsuttag
fram.
F36 20Bilradio,
pekskärm,
cd-spelare,
navigation.
Säkringar i motorrummet
Säkringsboxen är placerad i motorrummet, nära
batteriet.
Åtkomst till säkringar

► Lås upp båda reglarna A.► Ta bort locket.► Byt ut säkringen.
► Stäng locket noggrant efter åtgärden och lås sedan de två reglarna A för att säkerställa att säkringsboxen är ordentligt förseglad.
Säkringarna som beskrivs nedan varierar
beroende på fordonets utrustning.
SäkringsnrStrömstyrka
(Ampere)Funktioner
F14 25Pump till
vindrute- och
bakrutespolare.
F19 30
Vindrutetorkarmotor.
F2015Pump till
vindrute- och
bakrutespolare.
F22 15Signalhorn.
F23 15Höger helljus.
F24 15Vänster helljus.
12 V-batteri/
tillbehörsbatteri
Tillvägagångssätt för att starta motorn med hjälp
av ett annat batteri eller för att ladda ett urladdat
batteri.

288
Alfabetiskt register
Radar (varningar) 149Råd för körning 8, 131–132Radio 235–236, 248–249, 272Radiofrekvens 272–273Radiostation 235, 248–249, 272–273Ratt (inställning) 52RDS 249, 272Regenerativ bromsning (fartminskning av motorbroms) 144–145Regenerering av partikelfilter 190Reglage för eluppvärmda säten 51Reglage för öppning av dörrarna i nödfall ~ Reservreglage för dörrar 28, 34–35Reglage för öppning i nödfall ~ Reservöppningsreglage 35Reglage vid ratten för bilradion ~ Bilradioreglage på ratten 233–234, 246, 259Rengöring 175, 195–197Reostat för instrumentbelysning 23Reparationssats vid punktering 200–202Reservhjul 147, 191, 203–204, 207Röstkommandon 261–264
S
Säkerhetsåtgärder för barn 106, 108–112,
118–120, 127, 127–128
Säkerhetsåtgärder för barn ~
Barnsäkerhet 106, 108–112, 118–120, 127, 127–128, 130Säkerhetsbälten bak 104Säkringar 212–214
Säkringshållare i instrumentbrädan 212Säkringshållare i motorrummet 212, 214Säkringstabeller 212–214Säte och baksäte på skenor 56–57, 61–63Sätets lutning 48Sätta i gång systemet efter bränslestopp ~ Avlufta bränslesystemet 198Selektiv katalytisk reduktion (SCR) 20, 192Selektiv upplåsning 30–32Sensorer (varningar) 149Separationsnät 53–55Servicenivåer 18, 190, 192Servostyrningsolja 189Servosystem vid nödbromsning ~ Bromssystem 99Servosystem vid nödbromsning ~ Nödbromshjälp (AFU) 99Servosystem vid nödbromsning ~ Olika bromssystem 99, 163Sidhängda skåpdörrar 33–34, 43, 210Sidoblinkers 209Sidodörrar 39Sidokrockkuddar 107–108Signalhorn 98Skärm på instrumenttavlan ~ Display i instrumenttavlan 23Skjutbar sidoruta 74Skötsel och underhåll av karossen 196Skötselråd 175, 195Skrivbord 56Skyddslucka (för panoramatak) ~ Fördragsgardin för panoramatak 74Skyddsmatta 68, 150
Släpvagn 101, 185Släpvagnsvikter 221–222, 227Smarttelefon 26Snabbmeddelanden 277Snabbmenyer 25Snål körning (rekommendationer) 8Snökedjor 147, 184, 204Solgardiner 74Solsensor 78Sömnvarnare 165Spak till automatlåda ~ Växelspak automatlåda 141–143Spak till manuell växellåda ~ Växelspak till manuell växellåda 140Speciallås ~ Superlåsning 33–34Spolarvätskenivå 93, 189Sport-läge 145Stabilitetskontroll för släpvagn (TSM) 101Stämningsbelysning ~ Komfortbelysning 92Stänga bagageluckan 44Stänga dörrarna 28, 33, 43Stanna bilen 135–136, 141–143Stanna motorn 133–135Stapeldiagram med förbrukningsvärden 26Starta 215Starta bilen 134, 136, 139, 141–143Starta en dieselmotor 173Starta motorn 133, 135Starthjälp i backe 139–140Statiskt kurvljus 88, 91Stickers 197Stöldskydd/Startspärr 29
