159
Praktické informace
7Musíte ihned kontaktovat integrovaný
záchranný systém a nahlásit, že se incident
týká vozidla s dobíjecím hybridním pohonem.
Mytí vozidla
Před mytím vozidla vždy ověřte, že je
zavřen poklop nabíjecího konektoru.
Vozidlo nikdy nemyjte během nabíjení jeho
baterie.
Vysokotlaké mytí aut
Abyste zabránili poškození elektrických
součástek, je výslovně zakázáno používat
vysokotlaké mycí přístroje na motorový
prostor nebo na spodní část vozidla.
Při mytí karoserie nepoužívejte tlak větší než
80 barů.
Do nabíjecí zástrčky ani konektoru nesmí
nikdy vniknout voda či prach - riziko
usmrcení elektrickým proudem nebo požáru!
Nikdy nepřipojujte / neodpojujte nabíjecí
zástrčku ani kabel mokrýma rukama - riziko
usmrcení elektrickým proudem!
Akumulátor pohonu
Lithium-iontový (Li-ion) akumulátor pohonu
ukládá elektrickou energii potřebnou k pohánění
vozidla.
Nachází se pod zadními sedadly.
Dojezdová vzdálenost akumulátoru pohonu
se liší v závislosti na stylu jízdy, trase, použití
zařízení tepelného komfortu a stárnutí materiálu
jeho součástí.
Na stárnutí akumulátoru pohonu má vliv
několik parametrů, například klimatické
podmínky a ujetá vzdálenost.
V případě poškození akumulátoru
pohonu
Je přísně zakázáno, abyste vozidlo sami
opravovali.
Nedotýkejte se kapalin unikajících
z
akumulátoru pohonu. V případě jejich styku
s
pokožkou ji ihned umyjte dostatečným
množstvím vody a co nejdříve se obraťte na
lékaře.
Poklop nabíjecího
konektoru
Poklop nabíjecího konektoru se na vozidle
nachází na levé zadní straně.
1. Tlačítko pro aktivaci odloženého nabíjení
2. Indikátor potvrzující zamknutí zástrčky v
nabíjecím konektoru.
Svítí červeně: zástrčka je správně zasunuta
a uzamknuta.
Bliká červeně: zástrčka není správně
zasunuta nebo ji nelze zamknout.
3. Nabíjecí konektor
4. Světelné indikátory
Stav
světelných
indikátorů Význam
Svítí bíle. Uvítací osvětlení při otevření poklopu
165
Praktické informace
76.Tento nabíjecí kabel nikdy nezkoušejte
opravit ani otevřít. V
nabíjecím kabelu
nejsou žádné opravitelné díly - je-li
poškozený, vyměňte jej za nový.
7. Tento nabíjecí kabel nikdy neponořujte do
vody.
8. Tento nabíjecí kabel nikdy nepoužívejte
spolu s
prodlužovacím kabelem, rozdvojkou,
měničem napětí ani poškozenou elektrickou
zásuvkou.
9. Zástrčku nikdy neodpojujte ze zásuvky za
účelem zastavení nabíjení.
10. Jsou-li síťová zásuvka nebo nabíjecí kabel
horké na dotek, okamžitě zastavte nabíjení
zamknutím a odemknutím vozidla pomocí
klíče dálkového ovladače.
11 . Tento nabíjecí kabel obsahuje součásti,
které mohou způsobit elektrický oblouk či
jiskry. Nevystavujte jej hořlavým parám.
12. Tento nabíjecí kabel používejte pouze
s
vozidly PEUGEOT.
13. Kabel nikdy nezapojujte do síťové zásuvky
(ani jej nevytahujte ze síťové zásuvky)
mokrýma rukama.
14. Je-li konektor zamknutý do vozidla, nikdy jej
nevytahujte násilím.
Nabíjení trakční baterie
(dobíjecí hybridní pohon)
Pro úplné nabití dodržujte postup nabíjení bez
jeho přerušení, dokud se automaticky neukončí.
Nabíjení může být zahájeno ihned (standardně),
nebo jej lze odložit.
Odložené nabíjení se nastavuje přes
dotykovou obrazovku nebo aplikaci
MYPEUGEOT APP.
Po připojení vozidla se na přístrojové desce
zobrazí následující údaje:
–
Stav baterie (%).
–
Zbývající dojezdová vzdálenost (km nebo
míle).
–
Odhadovaná doba nabíjení (výpočet může
několik sekund trvat).
–
Rychlost nabíjení (kW/h).
Po přepnutí přístrojové desky do pohotovostního
režimu lze tyto údaje znovu zobrazit odemknutím
vozidla či otevřením dveří.
Průběh nabíjení lze také sledovat pomocí
aplikace MYPEUGEOT APP.
Další informace o vzdálených funkcích viz
příslušná kapitola.
Komfortní režim
Když je vozidlo připojeno, lze zapnout
zapalování a několik hodin používat některé
funkce, jako je audiosystém či telematický
systém a klimatizace.
Vozidlo nebude používáno po dobu 1
až 12 měsíců
Vybijte akumulátor pohonu na úroveň 2 nebo
3 proužků na indikátoru úrovně nabití na
přístrojové desce.
Nepřipojujte nabíjecí kabel.
Vždy zaparkujte vozidlo na místě s teplotami
mezi -10
°C a 30 °C (při parkování na místě
s extrémními teplotami by mohlo dojít k
poškození akumulátoru pohonu).
Postup pro odpojení baterie najdete v sekci
Baterie příslušenství (dobíjecí hybridní
pohon) .
Bezpečnostní upozornění
Vozidla s dobíjecím hybridním pohonem
byla vyvinuta v
souladu s doporučeními pro
maximální limity elektromagnetického pole
stanovenými komisí ICNIRP (International
Commission on Non-Ionizing Radiation
Protection) ve směrnici z
roku 1998.
Osoby s kardiostimulátory nebo
ekvivalentními zařízeními musejí
konzultovat s
lékařem jakákoli vhodná
bezpečnostní opatření, nebo se obrátit na
výrobce implantovaného elektronického zařízení
a ověřit, že je zaručena jeho činnost v
prostředí
v
souladu se směrnicemi ICNIRP.
V
případě pochybností během nabíjení
nezůstávejte uvnitř či poblíž vozidla, poblíž
nabíjecího kabelu nebo nabíjecí jednotky, a to
ani na krátkou dobu.
Před nabíjením
V závislosti na kontextu:
►
Nechte revizního elektrotechnika ověřit,
že použitý elektrický systém splňuje platné
normy a že je kompatibilní s
vozidlem.
171
Praktické informace
7Střešní okno
Když používáte střešní tyče,
nepoužívejte střešní okno - riziko vážného
poškození!
Nosič jízdních kol /
příslušenství
Nosič příslušenství neupevňujte na zadní
výklopné dveře.
Kryt pro velmi chladné
podnebí
(V závislosti na zemi prodeje)
T oto demontovatelné zařízení zabraňuje
hromadění sněhu okolo ventilátoru chladiče.
V případě potíží s instalací nebo
demontáží
Obraťte se na prodejce nebo kvalifikovaný
servis značky PEUGEOT.
Před jakoukoli operací ověřte, že neběží
motor ani ventilátor chladiče.
Prvky musejí být demontovány, když:
– venkovní teplota překročí 10 °C.
–
vozidlo je odtahováno odtahovou službou.
–
je rychlost vyšší než 120
km/h.
Sněhové řetězy
Sněhové řetězy zlepšují přilnavost a chování
vozidla při brzdění v zimních podmínkách.
Sněhové řetězy smějí být nasazovány
pouze na přední kola. Nesmějí být
použity na dojezdové rezervní kolo.
Dodržujte nařízení a předpisy pro
používání sněhových řetězů platné
v
dané zemi a maximální povolenou rychlost.
Používejte pouze řetězy, které jsou navrženy pro
montáž na typ kol vašeho vozidla:
Rozměry původních pneumatik Maximální rozměr
článku
215/60 R16 9
mm
215/55 R17 9
mm
235/45 R18 Řetězy nelze použít (se standardními řetězy)
235/40 R19 Řetězy nelze použít (se standardními řetězy)
245/35 R20 Řetězy nelze použít (se standardními řetězy)
Další informace poskytne prodejce nebo
kvalifikovaný servis značky PEUGEOT.
Doporučení týkající se
montáže
► Pokud chcete během cesty nasadit sněhové
řetězy, odstavte vozidlo na rovném povrchu na
kraji silnice.
►
Zatáhněte parkovací brzdu a případně
zajistěte kola klíny
, aby vozidlo nesklouzlo.
►
Nasaďte sněhové řetězy podle pokynů
dodaných jejich výrobcem.
►
Opatrně se rozjeďte a chvíli popojíždějte,
aniž byste přitom překročili rychlost 50
km/h.
►
Zastavte vozidlo a ověřte, že jsou sněhové
řetězy správně napnuté.
Je důrazně doporučeno, abyste si
vyzkoušeli nasazování sněhových řetězů
na rovném a suchém povrchu ještě před
odjezdem.
Nejezděte se sněhovými řetězy na
vozovkách, ze kterých byl sníh již
odklizen. Mohlo by dojít k poškození
pneumatik vozidla nebo povrchu vozovky.
Pokud je vozidlo vybaveno slitinovými koly,
zajistěte, aby se žádná část řetězů nebo jejich
upevnění nedotýkala ráfku.
Vozidla s dobíjecím hybridním
pohonem
Sněhové řetězy je povoleno používat pouze
na
předních kolech.
175
Praktické informace
7Doplňování hladiny motorového oleje
Umístění uzávěru plnicího hrdla motorového
oleje naleznete na příslušném obrázku
motorového prostoru.
►
Dolévejte olej po malém množství, aby
nedošlo k potřísnění součástí motoru (nebezpečí
požáru).
►
V
yčkejte několik minut, než překontrolujete
hladinu oleje měrkou.
►
V případě potřeby doplňte olej.
►
Po kontrole hladiny pečlivě namontujte
uzávěr plnicího hrdla oleje a měrku zasuňte zpět
do pouzdra.
Indikátor hladiny oleje zobrazený na
přístrojové desce při zapnutí zapalování
nemusí poskytovat správné údaje v době
30
minut od doplnění oleje.
Brzdová kapalina
Hladina této kapaliny musí být v blízkosti
rysky MAX. Pokud není, zkontrolujte
opotřebení brzdových destiček.
Interval výměny brzdové kapaliny je uveden v
plánu servisních prohlídek výrobce.
Předtím, než uzávěr sejmete kvůli
doplnění, jej očistěte. Používejte pouze
brzdovou kapalinu DOT4 v utěsněné nádobě.
Chladicí kapalina motoru
Doplňování této kapaliny mezi dvěma
pravidelnými servisními prohlídkami je
běžné.
Kontrola a
doplňování se musí provádět při
studeném motoru.
Příliš nízká hladina chladicí kapaliny by mohla
způsobit vážné poškození motoru. Hladina
chladicí kapaliny musí být blízko rysky MAX, ale
nesmí být pod ní.
Pokud se hladina nachází v
blízkosti rysky „MIN“
nebo dokonce pod ní, je nutné kapalinu doplnit.
Když je motor zahřátý, je teplota chladicí
kapaliny regulována ventilátorem.
Protože je chladicí okruh pod tlakem, vyčkejte
s prováděním jakýchkoli prací nejméně jednu
hodinu po vypnutí motoru.
Pokud potřebujete hladinu doplnit v nouzi,
omotejte kolem uzávěru hadr a povolením
uzávěru o dvě otáčky nechejte poklesnout tlak.
Po snížení tlaku sejměte uzávěr a doplňte
kapalinu.
Kapalina ostřikovačů
Kapalinu průběžně doplňujte.
Specifikace kapaliny do ostřikovačů
Do nádržky na kapalinu do ostřikovačů je nutné
dolévat předem připravenou směs.
V zimě (za teplot pod bodem mrazu) musí
být v zájmu ochrany komponent systému
(čerpadlo, nádrž, trubičky, trysky) použita vhodná
nemrznoucí směs odpovídající dané teplotě.
Za žádných okolností nedolévejte čistou
vodu (riziko zamrznutí, zanášení
vápencovými usazeninami atd.).
Aditivum do nafty (vznětové motory s filtrem pevných
částic)
Při dosažení minimální hladiny v nádrži
aditiva pro filtr pevných částic se rozsvítí
tato výstražná kontrolka, která bude
doprovázená zvukovým signálem a výstražnou
zprávou.
Doplňování
Doplňování tohoto aditiva je třeba provádět
rychle.
Navštivte prodejce nebo kvalifikovaný servis
značky PEUGEOT.
AdBlue® (BlueHDi)
Při dosažení hladiny rezervy se spustí výstraha.
Další informace o indikátorech a zejména
ukazatelích dojezdové vzdálenosti pro kapalinu
AdBlue najdete v příslušné kapitole.
Abyste zabránili zablokování vozidla v
souladu
s
předpisy, musíte doplnit nádrž AdBlue.
Další informace o kapalině AdBlue
® (BlueHDi) a
zejména o doplňování kapaliny AdBlue najdete v
příslušné kapitole.
178
Praktické informace
a to po dobu nejméně 15 minut. Pokud cítíte
trvalé pálení nebo podráždění, vyhledejte lékaře.
Po požití ihned vypláchněte ústa čistou vodou
a poté vypijte velké množství vody.
Za určitých podmínek (například při vysokých
teplotách) nelze vyloučit riziko úniku čpavku:
nevdechujte jeho výpary. Výpary čpavku mohou
dráždit sliznice (oči, nos a hrdlo).
Kapalinu AdBlue® uchovávejte
v originálním obalu mimo dosah dětí.
Postup
Před zahájením doplňování zajistěte, aby vozidlo
stálo na rovné a vodorovné ploše.
V zimním období ověřte, že je teplota vozidla
vyšší než -11 °C, jinak nebude možné kapalinu
AdBlue
®, která při této teplotě zamrzá, přelít
do nádržky. Aby bylo možno provést doplnění,
zaparkujte vozidlo po dobu několika hodin na
teplejším místě.
Kapalinu AdBlue® nikdy nevlévejte do
palivové nádrže na naftu.
Při vystříknutí nebo rozlití na karosérii
kapalinu AdBlue® ihned opláchněte
studenou vodou nebo osušte vlhkým
hadříkem.
Pokud kapalina zkrystalizovala, odstraňte ji
houbou namočenou do teplé vody.
AdBlue® (BlueHDi)
V zájmu ochrany životního prostředí a splnění
požadavků normy Euro 6 tak, aby to nebylo
na úkor výkonu či spotřeby paliva vznětových
motorů, se společnost PEUGEOT rozhodla
vybavit svá vozidla systémem, který při
zpracování výfukových plynů kombinuje
technologii SCR (Selective Catalytic Reduction)
s
filtrem pevných částic (DPF).
Systém SCR
Pomocí kapaliny s názvem AdBlue® obsahující
močovinu přeměňuje katalyzátor až 85 %
oxidů dusíku (NOx) na dusík a vodu, které jsou
neškodné pro lidské zdraví i životní prostředí.
Kapalina AdBlue® se tankuje do speciální
nádrže s
kapacitou přibližně 17 litrů.
Její kapacita umožňuje dojezdovou vzdálenost
přibližně 6
500
km, která se může značně lišit
v
závislosti na stylu jízdy.
Při dosažení hladiny rezervního množství vydá
systém výstrahu: pak lze ujet ještě dalších
přibližně 2
400
km až do prázdné nádrže, kdy je
vozidlo znehybněno.
Více informací o výstražných či
indikačních kontrolkách a souvisejících
výstrahách nebo indikátorech viz příslušné
kapitoly.
Jakmile je nádrž kapaliny AdBlue®
prázdná, znemožní zařízení vyžadované
zákonem opětovné nastartování motoru.
Dojde-li k
závadě systému SCR, přestane
úroveň emisí splňovat normu Euro 6 a
vozidlo
začne znečišťovat životní prostředí.
V
případě potvrzené poruchy systému SCR je
potřeba navštívit prodejce nebo kvalifikovaný
servis značky PEUGEOT. Po ujetí 1
100 km
dojde k
automatické aktivaci zařízení, které
zablokuje startování motoru.
V
obou případech je na ukazateli dojezdové
vzdálenosti hodnota, kterou lze ujet před
zablokováním vozidla.
Zamrznutí kapaliny AdBlue®
Kapalina AdBlue® zamrzá při teplotách
nižších než přibl. -11
°C.
Systém SCR obsahuje ohřívač nádrže
s
kapalinou AdBlue
®; to umožňuje pokračovat
v
jízdě i za velmi mrazivého počasí.
Doplnění AdBlue®
Doporučujeme doplnit hladinu kapaliny AdBlue®,
jakmile byla vydána první výstraha informující
o
tom, že bylo dosaženo hladiny rezervy
kapaliny.
Aby systém SCR správně fungoval: – Používejte pouze kapalinu AdBlue®,
která splňuje požadavky normy ISO
22241.
– Kapalinu AdBlue® nikdy nepřelévejte do jiné
nádoby, protože by došlo ke ztrátě její čistoty.
–
Kapalinu
AdBlue
® nikdy neřeďte vodou.
Kapalinu AdBlue
® si můžete opatřit u dealera
značky PEUGEOT nebo v kvalifikovaném
servisu, případně u čerpacích stanic vybavených
čerpadly AdBlue
® speciálně navrženými pro
osobní vozidla.
Doporučení pro skladování
Kapalina AdBlue® zamrzá při teplotě okolo
−11
°C a
její kvalita se zhoršuje při teplotě vyšší
než +25°C. Láhve nebo kanystry je doporučeno
skladovat na chladném místě a
ve stínu, mimo
přímé sluneční záření.
Za takových podmínek lze kapalinu skladovat
nejméně jeden
rok.
Kapalinu, která zmrzla, lze použít po jejím
rozmrznutí při pokojové teplotě.
Láhve nebo kanystry s kapalinou
AdBlue® nikdy neskladujte ve vozidle.
Doporučení pro používání
AdBlue® je roztok na bázi močoviny. Jde
o
nehořlavou kapalinu bez barvy a bez zápachu.
(Když se skladuje na chladném místě.)
V
případě kontaktu s pokožkou omyjte zasažené
místo tekoucí vodou a
mýdlem. V případě
zasažení očí začněte oči okamžitě vyplachovat
velkým množstvím vody nebo očním roztokem,
187
Porucha na cestě
8V případě úpravy tlaku v jedné nebo
více pneumatikách je nutné znovu
inicializovat systém detekce poklesu tlaku.
Více informací o
detekci poklesu tlaku
naleznete v
příslušné kapitole.
Rezervní kolo
Naskenováním QR kódu na straně 3 se
můžete podívat na názorná videa.
Více informací o sadě nářadí naleznete
v příslušné kapitole.
Přístup k rezervnímu kolu
Hatchback
SW
Rezervní kolo je uloženo v zavazadlovém
prostoru pod podlahou.
Před přístupem k rezervnímu kolu nejprve
nahlédněte do kapitoly Sada nářadí.
Rezervní kolo je pouze „dojezdové“.
Demontáž rezervního kola
► Vyšroubujte centrální matici.
►
Odstraňte upevňovací součásti (matici a
šroub).
►
Uchopte rezervní kolo zespodu a
zvedněte
ho směrem k
sobě.
►
V
yjměte kolo ze zavazadlového prostoru.
Vrácení rezervního kola zpět
Kolo s vadnou pneumatikou nelze umístit
pod podlážku zavazadlového prostoru.
V dolní části úložného prostoru je
namontován polystyrenový blok. Ten je
potřebný k rozložení váhy kola a brání také
propadnutí podlážky zavazadlového prostoru.
► Vraťte rezervní kolo zpět na své místo.
► Povolte o několik otáček matici na šroubu.
►
Umístěte upevňovací součástky (matici a
šroub) do středu kola.
189
Porucha na cestě
8
► Vysuňte zvedák 6 tak, aby jeho hlava byla ve
styku se zvoleným zvedacím místem A nebo B;
styčná plocha pro zvedák A nebo B na vozidle
musí být správně zasunuta ve středové části
hlavy zvedáku.
►
Zvedněte vozidlo tak, aby byl mezi kolem
a
zemí dostatečně velký prostor umožňující
pohodlné nasazení rezervního (nepoškozeného)
kola.
Dbejte na to, aby byl zvedák ve stabilní
poloze. Pokud je podklad kluzký nebo
sypký, hrozí podklouznutí nebo spadnutí
zvedáku – nebezpečí zranění!
Dbejte na to, abyste zvedák umístili přesně v
některém ze zvedacích bodů
A
nebo B pod
vozidlem. Tím se zajistí, že hlava zvedáku
bude umístěna na středu styčné plochy na
vozidle. V
opačném případě hrozí riziko
poškození vozidla a/nebo zhroucení zvedáku
– nebezpečí zranění!
► Demontujte šrouby a uložte je na čisté místo.
► Sundejte kolo.
Montáž kola
Nasazení ocelového nebo
dojezdového rezervního kola
Pokud je vozidlo vybaveno slitinovými koly,
nebudou podložky A v kontaktu s ocelovým
nebo dojezdovým rezervním kolem. Kolo
bude přidržováno na místě kónickou kontaktní
plochou B jednotlivých šroubů.
► Nasaďte kolo na náboj.
► Zašroubujte šrouby rukou, co nejvíce půjde.
►
Předběžně utáhněte bezpečnostní
šroub klíčem na šrouby kol
5
s nasazenou
bezpečnostní hlavicí
2
.
►
Předběžně utáhněte ostatní šrouby
samotným klíčem na šrouby kol 5
.
► Spusťte vozidlo opět na zem.
► Složte zvedák 6 a vyjměte jej.

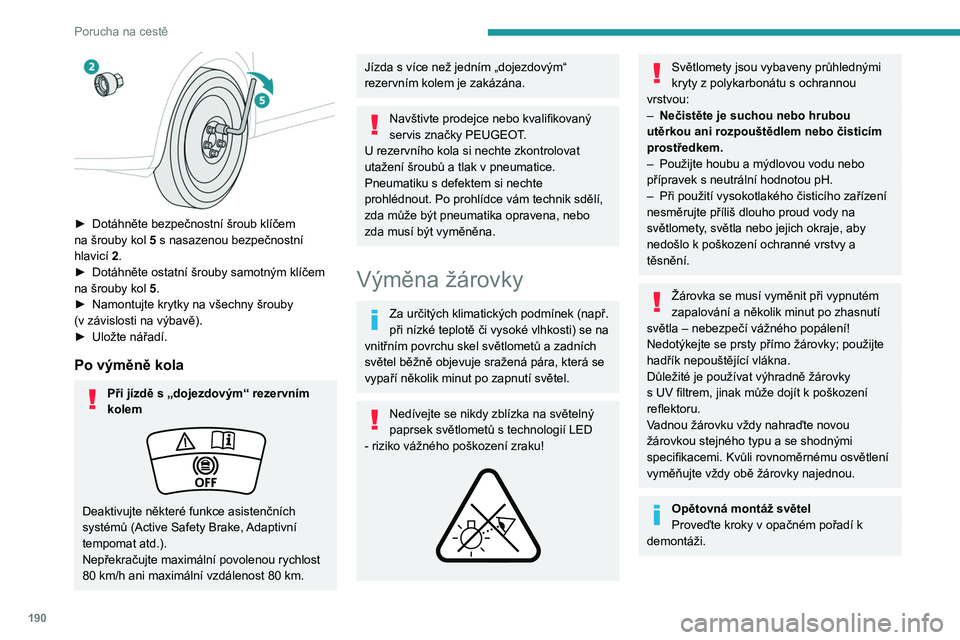

190
Porucha na cestě
► Dotáhněte bezpečnostní šroub klíčem
na šrouby kol 5 s nasazenou bezpečnostní
hlavicí
2.
►
Dotáhněte ostatní šrouby samotným klíčem
na šrouby kol 5
.
►
Namontujte krytky na všechny šrouby
(v
závislosti na výbavě).
►
Uložte nářadí.
Po výměně kola
Při jízdě s „dojezdovým“ rezervním
kolem
Deaktivujte některé funkce asistenčních
systémů (Active Safety Brake, Adaptivní
tempomat atd.).
Nepřekračujte maximální povolenou rychlost
80
km/h ani maximální vzdálenost 80 km.
Jízda s více než jedním „dojezdovým“
rezervním kolem je zakázána.
Navštivte prodejce nebo kvalifikovaný
servis značky PEUGEOT.
U rezervního kola si nechte zkontrolovat
utažení šroubů a tlak v
pneumatice.
Pneumatiku s
defektem si nechte
prohlédnout. Po prohlídce vám technik sdělí,
zda může být pneumatika opravena, nebo
zda musí být vyměněna.
Výměna žárovky
Za určitých klimatických podmínek (např.
při nízké teplotě či vysoké vlhkosti) se na
vnitřním povrchu skel světlometů a zadních
světel běžně objevuje sražená pára, která se
vypaří několik minut po zapnutí světel.
Nedívejte se nikdy zblízka na světelný
paprsek světlometů s technologií LED
- riziko vážného poškození zraku!
Světlomety jsou vybaveny průhlednými
kryty z polykarbonátu s ochrannou
vrstvou:
–
Nečistěte je suchou nebo hrubou
utěrkou ani rozpouštědlem nebo čisticím
prostředkem.
–
Použijte houbu a mýdlovou vodu nebo
přípravek s
neutrální hodnotou pH.
–
Při použití vysokotlakého čisticího zařízení
nesměrujte příliš dlouho proud vody na
světlomety
, světla nebo jejich okraje, aby
nedošlo k poškození ochranné vrstvy a
těsnění.
Žárovka se musí vyměnit při vypnutém
zapalování a několik minut po zhasnutí
světla – nebezpečí vážného popálení!
Nedotýkejte se prsty přímo žárovky; použijte
hadřík nepouštějící vlákna.
Důležité je používat výhradně žárovky
s
UV filtrem, jinak může dojít k poškození
reflektoru.
Vadnou žárovku vždy nahraďte novou
žárovkou stejného typu a se shodnými
specifikacemi. Kvůli rovnoměrnému osvětlení
vyměňujte vždy obě žárovky najednou.
Opětovná montáž světel
Proveďte kroky v opačném pořadí k
demontáži.
Světla a světlomety
s elektroluminiscenčními
diodami (LED)
V závislosti na verzi jsou ovlivněny následující
typy světlometů / světel:
– světlomety s technologií Full LED,
– ofsetová denní světla,
– boční směrová světla,
– boční bodová světla,
– zadní světla 3D,
– třetí brzdové světlo,
– světla registrační značky.
Potřebujete-li vyměnit tento typ žárovky,
musíte se obrátit na prodejce nebo
kvalifikovaný servis značky PEUGEOT.
Nedotýkejte se světlometů nebo žárovek
s technologií Full LED – hrozí riziko usmrcení
elektrickým proudem!
