2021 PEUGEOT 3008 sensor

169
Guida

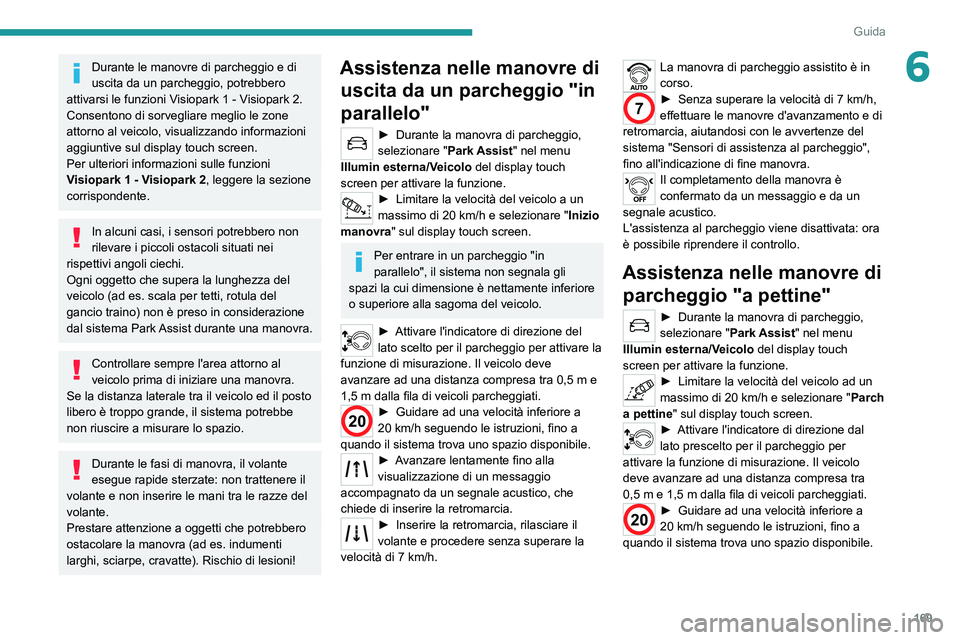

6Durante le manovre di parcheggio e di
uscita da un parcheggio, potrebbero
attivarsi le funzioni Visiopark 1 - Visiopark 2.
Consentono di sorvegliare meglio le zone
attorno al veicolo, visualizzando informazioni
aggiuntive sul display touch screen.
Per ulteriori informazioni sulle funzioni
Visiopark 1 - Visiopark 2, leggere la sezione
corrispondente.
In alcuni casi, i sensori potrebbero non
rilevare i piccoli ostacoli situati nei
rispettivi angoli ciechi.
Ogni oggetto che supera la lunghezza del
veicolo (ad es.
scala per tetti, rotula del
gancio traino) non è preso in considerazione
dal sistema Park Assist durante una manovra.
Controllare sempre l'area attorno al
veicolo prima di iniziare una manovra.
Se la distanza laterale tra il veicolo ed il posto
libero è troppo grande, il sistema potrebbe
non riuscire a misurare lo spazio.
Durante le fasi di manovra, il volante
esegue rapide sterzate: non trattenere il
volante e non inserire le mani tra le razze del
volante.
Prestare attenzione a oggetti che potrebbero
ostacolare la manovra (ad es.
indumenti
larghi, sciarpe, cravatte). Rischio di lesioni!
Assistenza nelle manovre di uscita da un parcheggio "in
parallelo"
► Durante la manovra di parcheggio,
selezionare " Park Assist
" nel menu
Illumin esterna/Veicolo del display touch
screen per attivare la funzione.
► Limitare la velocità del veicolo a un
massimo di 20 km/h e selezionare " Inizio
manovra" sul display touch screen.
Per entrare in un parcheggio "in
parallelo", il sistema non segnala gli
spazi la cui dimensione è nettamente inferiore
o superiore alla sagoma del veicolo.
► Attivare l'indicatore di direzione del
lato scelto per il parcheggio per attivare la
funzione di misurazione. Il veicolo deve
avanzare ad una distanza compresa tra 0,5
m e
1,5

m dalla fila di veicoli parcheggiati.
20► Guidare ad una velocità inferiore a
20 km/h seguendo le istruzioni, fino a
quando il sistema trova uno spazio disponibile.
► Avanzare lentamente fino alla
visualizzazione di un messaggio
accompagnato da un segnale acustico, che
chiede di inserire la retromarcia.
► Inserire la retromarcia, rilasciare il
volante e procedere senza superare la
velocità di 7
km/h.
La manovra di parcheggio assistito è in
corso.
7► Senza superare la velocità di 7 km/h,
effettuare le manovre d'avanzamento e di
retromarcia, aiutandosi con le avvertenze del
sistema "Sensori di assistenza al parcheggio",
fino all'indicazione di fine manovra.
Il completamento della manovra è
confermato da un messaggio e da un
segnale acustico.
L'assistenza al parcheggio viene disattivata: ora
è possibile riprendere il controllo.
Assistenza nelle manovre di parcheggio "a pettine"
► Durante la manovra di parcheggio,
selezionare " Park Assist
" nel menu
Illumin esterna/Veicolo del display touch
screen per attivare la funzione.
► Limitare la velocità del veicolo ad un
massimo di 20 km/h e selezionare " Parch
a pettine" sul display touch screen.
► Attivare l'indicatore di direzione dal
lato prescelto per il parcheggio per
attivare la funzione di misurazione. Il veicolo
deve avanzare ad una distanza compresa tra
0,5

m e 1,5 m dalla fila di veicoli parcheggiati.
20► Guidare ad una velocità inferiore a
20 km/h seguendo le istruzioni, fino a
quando il sistema trova uno spazio disponibile.

170
Guida
Disattivazione
Il sistema si disattiva automaticamente:
– in caso di traino di un rimorchio, collegato
elettricamente;
– se la porta del guidatore è aperta;
– se la velocità del veicolo è superiore a 70
km/h.
Per disattivare il sistema per un periodo
prolungato, rivolgersi alla Rete PEUGEOT o ad
un riparatore qualificato.
Anomalie
Se l'anomalia del sensore di assistenza al
parcheggio si verifica durante l'utilizzo,
indicata dall'accensione di questa spia, causa la
disattivazione della funzione.
In caso di anomalia, far verificare il sistema dalla
Rete PEUGEOT o da un riparatore qualificato.
In caso di anomalia del servosterzo,
questa spia viene visualizzata sul quadro
strumenti, accompagnata da un messaggio
d'allarme.
È necessario fermare il veicolo nelle migliori
condizioni di sicurezza. Contattare la Rete
PEUGEOT o un riparatore qualificato.
Quando vengono rilevati pi

171
Guida

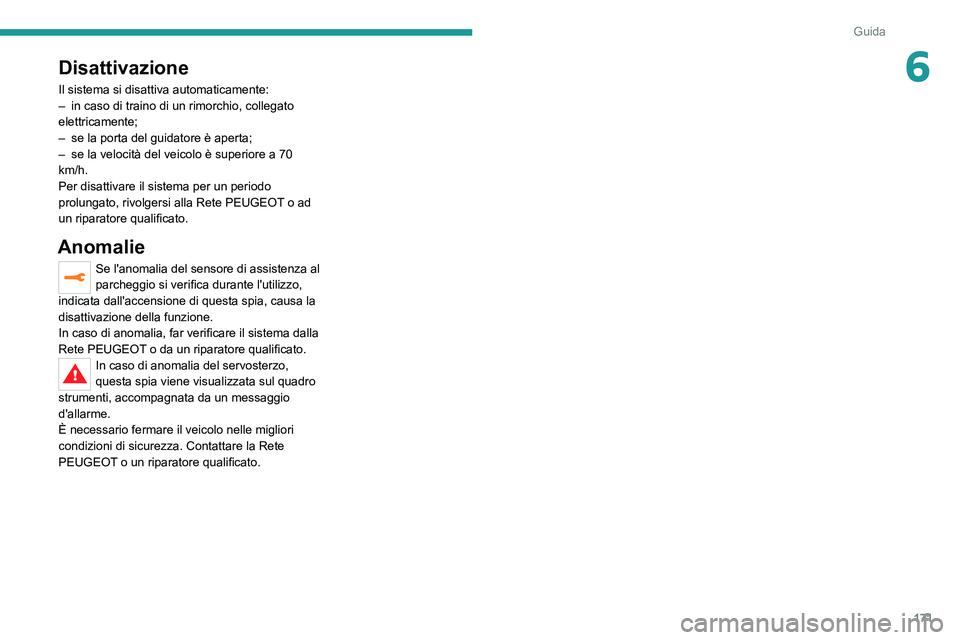

6Disattivazione
Il sistema si disattiva automaticamente:
– in caso di traino di un rimorchio, collegato
elettricamente;
–

se la porta del guidatore è aperta;
–


se la velocità del veicolo è superiore a 70
km/h.
Per disattivare il sistema per un periodo
prolungato, rivolgersi alla Rete PEUGEOT

o ad
un riparatore qualificato.
Anomalie
Se l'anomalia del sensore di assistenza al
parcheggio si verifica durante l'utilizzo,
indicata dall'accensione di questa spia, causa la
disattivazione della funzione.
In caso di anomalia, far verificare il sistema dalla
Rete PEUGEOT o da un riparatore qualificato.
In caso di anomalia del servosterzo,
questa spia viene visualizzata sul quadro
strumenti, accompagnata da un messaggio
d'allarme.
È necessario fermare il veicolo nelle migliori
condizioni di sicurezza. Contattare la Rete
PEUGEOT o un riparatore qualificato.

199
Informazioni pratiche

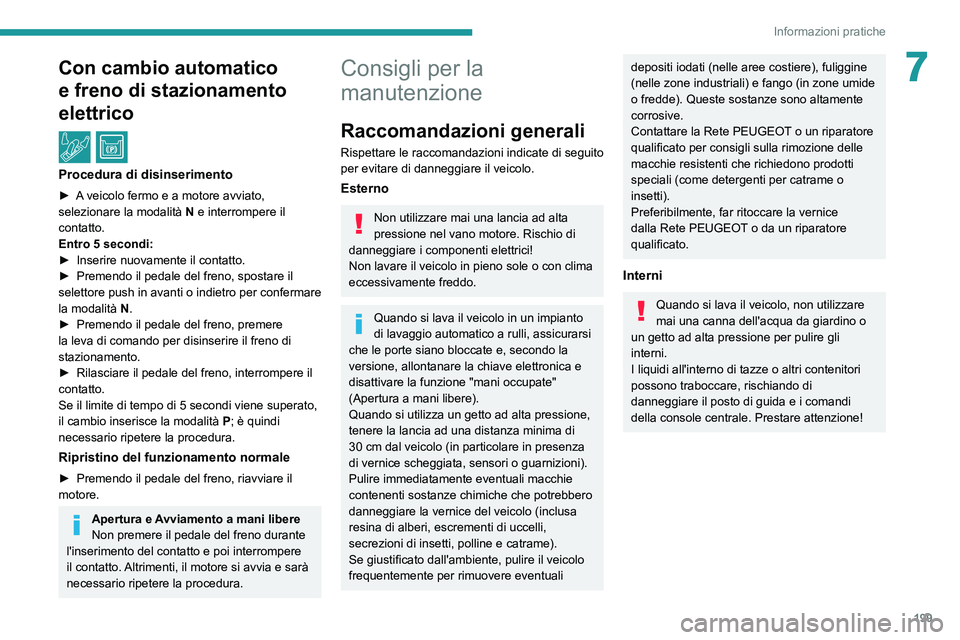

7Con cambio automatico
e freno di stazionamento
elettrico
/
Procedura di disinserimento
► A veicolo fermo e a motore avviato,
selezionare la modalità N e interrompere il
contatto.
Entro 5
secondi:
►

Inserire nuovamente il contatto.
►


Premendo il pedale del freno, spostare il
selettore

push in avanti o indietro per confermare
la modalità

N
.
►

Premendo il pedale del freno, premere
la leva di comando per disinserire il freno di
stazionamento.
►


Rilasciare il pedale del freno, interrompere il
contatto.
Se il limite di tempo di 5 secondi viene superato,
il cambio inserisce la modalità


P
; è quindi
necessario ripetere la procedura.
Ripristino del funzionamento normale
► Premendo il pedale del freno, riavviare il
motore.
Apertura e Avviamento a mani libere
Non premere il pedale del freno durante
l'inserimento del contatto e poi interrompere
il contatto. Altrimenti, il motore si avvia e sarà
necessario ripetere la procedura.
Consigli per la
manutenzione
Raccomandazioni generali
Rispettare le raccomandazioni indicate di seguito
per evitare di danneggiare il veicolo.
Esterno
Non utilizzare mai una lancia ad alta
pressione nel vano motore. Rischio di
danneggiare i componenti elettrici!
Non lavare il veicolo in pieno sole o con clima
eccessivamente freddo.
Quando si lava il veicolo in un impianto
di lavaggio automatico a rulli, assicurarsi
che le porte siano bloccate e, secondo la
versione, allontanare la chiave elettronica e
disattivare la funzione "mani occupate"
(Apertura a mani libere).
Quando si utilizza un getto ad alta pressione,
tenere la lancia ad una distanza minima di
30

cm dal veicolo (in particolare in presenza
di vernice scheggiata, sensori o guarnizioni).
Pulire immediatamente eventuali macchie
contenenti sostanze chimiche che potrebbero
danneggiare la vernice del veicolo (inclusa
resina di alberi, escrementi di uccelli,
secrezioni di insetti, polline e catrame).
Se giustificato dall'ambiente, pulire il veicolo
frequentemente per rimuovere eventuali
depositi iodati (nelle aree costiere), fuliggine
(nelle zone industriali) e fango (in zone umide
o fredde). Queste sostanze sono altamente
corrosive.
Contattare la Rete PEUGEOT o un riparatore
qualificato per consigli sulla rimozione delle
macchie resistenti che richiedono prodotti
speciali (come detergenti per catrame o
insetti).
Preferibilmente, far ritoccare la vernice
dalla Rete PEUGEOT o da un riparatore
qualificato.
Interni
Quando si lava il veicolo, non utilizzare
mai una canna dell'acqua da giardino o
un getto ad alta pressione per pulire gli
interni.
I liquidi all'interno di tazze o altri contenitori
possono traboccare, rischiando di
danneggiare il posto di guida e i comandi
della console centrale. Prestare attenzione!

216
In caso di panne

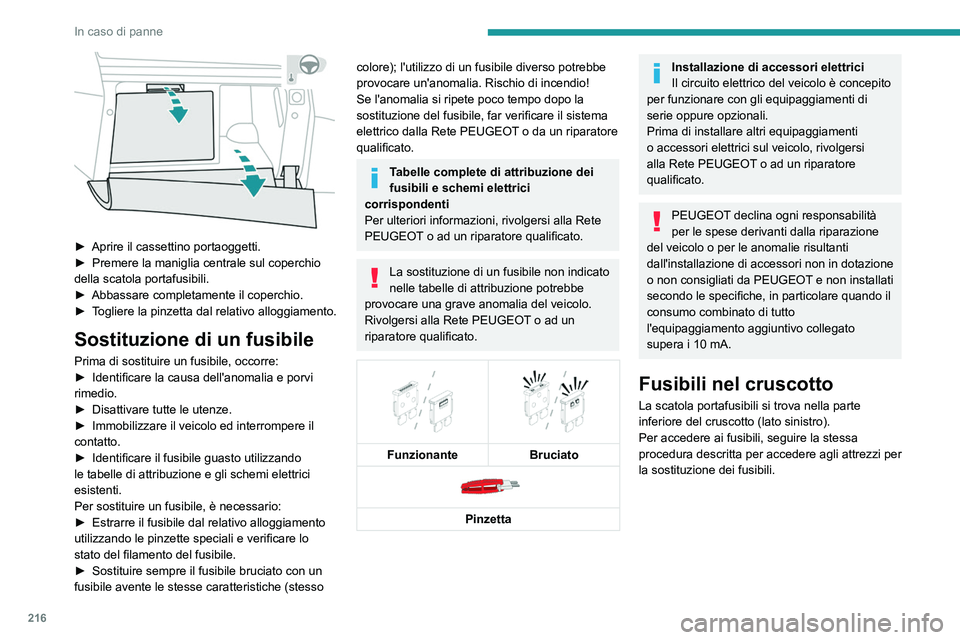

► Aprire il cassettino portaoggetti.
► Premere la maniglia centrale sul coperchio
della scatola portafusibili.
►

Abbassare completamente il coperchio.
►


T
ogliere la pinzetta dal relativo alloggiamento.
Sostituzione di un fusibile
Prima di sostituire un fusibile, occorre:
► Identificare la causa dell'anomalia e porvi
rimedio.
►

Disattivare tutte le utenze.
►


Immobilizzare il veicolo ed interrompere il
contatto.
►


Identificare il fusibile guasto utilizzando
le tabelle di attribuzione e gli schemi elettrici
esistenti.
Per sostituire un fusibile, è necessario:
►


Estrarre il fusibile dal relativo alloggiamento
utilizzando le pinzette speciali e verificare lo
stato del filamento del fusibile.
►


Sostituire sempre il fusibile bruciato con un
fusibile avente le stesse caratteristiche (stesso
colore); l'utilizzo di un fusibile diverso potrebbe
provocare un'anomalia. Rischio di incendio!
Se l'anomalia si ripete poco tempo dopo la
sostituzione del fusibile, far verificare il sistema
elettrico dalla Rete PEUGEOT o da un riparatore
qualificato.
Tabelle complete di attribuzione dei
fusibili e schemi elettrici
corrispondenti
Per ulteriori informazioni, rivolgersi alla Rete
PEUGEOT o ad un riparatore qualificato.
La sostituzione di un fusibile non indicato
nelle tabelle di attribuzione potrebbe
provocare una grave anomalia del veicolo.
Rivolgersi alla Rete PEUGEOT o ad un
riparatore qualificato.


Funzionante
Bruciato

Pinzetta
Installazione di accessori elettrici
Il circuito elettrico del veicolo è concepito
per funzionare con gli equipaggiamenti di
serie oppure opzionali.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo, rivolgersi
alla Rete PEUGEOT o ad un riparatore
qualificato.
PEUGEOT declina ogni responsabilità
per le spese derivanti dalla riparazione
del veicolo o per le anomalie risultanti
dall'installazione di accessori non in dotazione
o non consigliati da PEUGEOT e non installati
secondo le specifiche, in particolare quando il
consumo combinato di tutto
l'equipaggiamento aggiuntivo collegato
supera i 10
mA.
Fusibili nel cruscotto
La scatola portafusibili si trova nella parte
inferiore del cruscotto (lato sinistro).
Per accedere ai fusibili, seguire la stessa
procedura descritta per accedere agli attrezzi per
la sostituzione dei fusibili.

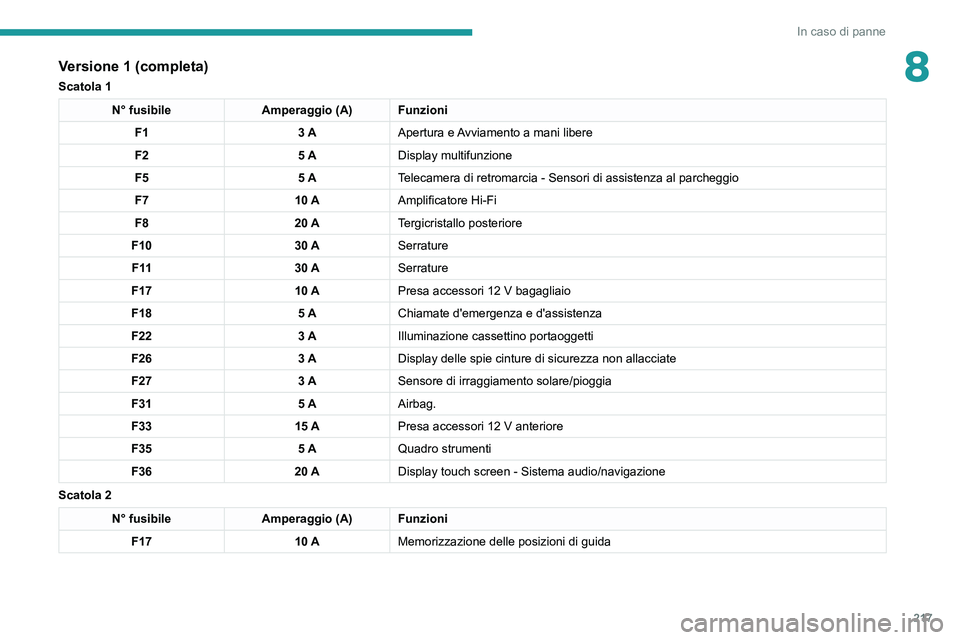

Versione 1 (completa)
Scatola 1 N° fusibile Amperaggio (A) Funzioni
F1 3 AApertura e Avviamento a mani libere
F2 5 ADisplay multifunzione
F5 5 ATelecamera di retromarcia - Sensori di assistenza al parcheggio
F7 10 AAmplificatore Hi-Fi
F8 20 ATergicristallo posteriore
F10 30 ASerrature
F 11 30 ASerrature
F17 10 APresa accessori 12 V bagagliaio
F18 5 AChiamate d'emergenza e d'assistenza
F22 3 AIlluminazione cassettino portaoggetti
F26 3 ADisplay delle spie cinture di sicurezza non allacciate
F27 3 ASensore di irraggiamento solare/pioggia
F31 5 AAirbag.
F33 15 APresa accessori 12 V anteriore
F35 5 AQuadro strumenti
F36 20 ADisplay touch screen - Sistema audio/navigazione
Scatola 2 N° fusibile Amperaggio (A) Funzioni
F17 10 AMemorizzazione delle posizioni di guida

217
In caso di panne
8Versione 1 (completa)
Scatola 1
N° fusibileAmperaggio (A) Funzioni
F1 3 AApertura e Avviamento a mani libere
F2 5 ADisplay multifunzione
F5 5 ATelecamera di retromarcia - Sensori di assistenza al parcheggio
F7 10 AAmplificatore Hi-Fi
F8 20 ATergicristallo posteriore
F10 30 ASerrature
F 11 30 ASerrature
F17 10 APresa accessori 12
V bagagliaio
F18 5 AChiamate d'emergenza e d'assistenza
F22 3 AIlluminazione cassettino portaoggetti
F26 3 ADisplay delle spie cinture di sicurezza non allacciate
F27 3 ASensore di irraggiamento solare/pioggia
F31 5 AAirbag.
F33 15 APresa accessori 12
V anteriore
F35 5 AQuadro strumenti
F36 20 ADisplay touch screen - Sistema audio/navigazione
Scatola 2
N° fusibile Amperaggio (A) Funzioni
F17 10 AMemorizzazione delle posizioni di guida

218
In caso di panne

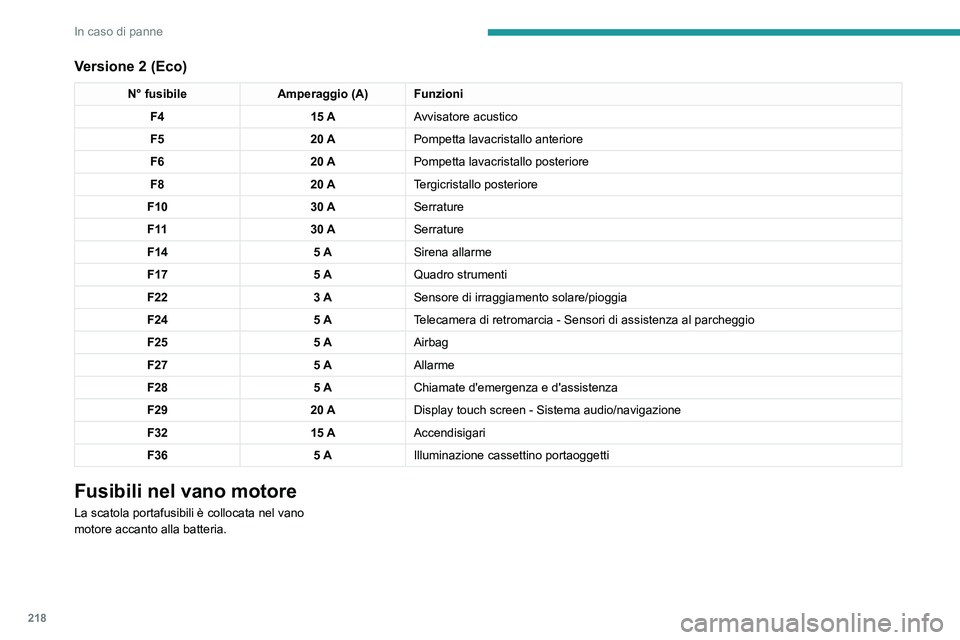

Versione 2 (Eco)
N° fusibileAmperaggio (A) Funzioni
F4 15 AAvvisatore acustico
F5 20 APompetta lavacristallo anteriore
F6 20 APompetta lavacristallo posteriore
F8 20 ATergicristallo posteriore
F10 30 ASerrature
F 11 30 ASerrature
F14 5 ASirena allarme
F17 5 AQuadro strumenti
F22 3 ASensore di irraggiamento solare/pioggia
F24 5 ATelecamera di retromarcia - Sensori di assistenza al parcheggio
F25 5 AAirbag
F27 5 AAllarme
F28 5 AChiamate d'emergenza e d'assistenza
F29 20 ADisplay touch screen - Sistema audio/navigazione
F32 15 AAccendisigari
F36 5 AIlluminazione cassettino portaoggetti
Fusibili nel vano motore
La scatola portafusibili è collocata nel vano
motore accanto alla batteria.
Accesso ai fusibili

Versione 1 (Full)
Scatola 1
N° fusibile Amperaggio (A) Funzioni
F14 15 APompetta lavacristallo.
F15 5 AServosterzo.
F20 25 APompetta lavacristallo.
F22 15 AAvvisatore acustico.
F23 15 AFaro abbagliante destro.
F24 15 AFaro abbagliante sinistro.
Scatola 2 N° fusibile Amperaggio (A) Funzioni
F8 30 ASistema antinquinamento Diesel (AdBlue)
F12 15 ACambio automatico.
F14 5 ACambio automatico.

283
Indice alfabetico
Regolazione in altezza delle cinture
di sicurezza
97
Regolazione lombare

45, 47
Regolazione mediante riconoscimento
del limite di velocità

138–139
Reinizializzazione della segnalazione
pneumatici sgonfi

133–134
Reinizializzazione del telecomando

33
Reinnesco circuito carburante

202
Reostato d'illuminazione

22
Rete per carichi alti

75–76
Retrovisore interno

50
Retrovisori esterni

49–50, 64, 160
Ribaltamento dei sedili posteriori

52, 54–55
Ricarica della batteria

221, 224–225
Ricarica della batteria di trazione

178
Ricircolo dell''aria

61, 63
Riconoscimento dei cartelli stradali

139–140
Riconoscimento del limite di velocità

136, 138
Riempimento AdBlue®

194, 197
Riferimento colore vernice

237
Rifornimento carburante

174
Rigenerazione del filtro antiparticolato

194
Rilevazione di ostacoli

162
Rimontaggio di una ruota

211, 213
Rimozione del tappetino di rivestimento

69
Ripartitore elettronico della frenata (REF)

92
Ripiani e tavolinetti

71
Ripiano posteriore

71, 73
Riscaldamento

59
Riscaldamento programmabile

26, 64
Risparmio energetico (modalità)

189
Rotula smontabile senza attrezzi

184–187Ruota di scorta 195, 203–205, 208–210
S
Saturazione del filtro antiparticolato
(Diesel)
194
Sbloccaggio

27, 29
Sbloccaggio del bagagliaio

28, 30
Sbloccaggio delle porte

31
Sbloccaggio delle porte dall'interno

31
Sbloccaggio del portellone posteriore

28, 30
Sbrinamento

49, 63
Sbrinamento anteriore

63
Sbrinamento lunotto

64
Scatola dei fusibili nel vano motore

216,
218–219
Scatola fusibili nel cruscotto

216
Scatola porta attrezzi

77
Schermi protezione neve

189
Schermo tattile (Touch screen)

22–23, 25, 64
Schienale ribaltabile

46
SCR (Riduzione Catalitica Selettiva)

20, 196
Sedili aggiuntivi

55–58
Sedili anteriori

45, 48
Sedili con comandi elettrici

48
Sedili posteriori

51–57, 51–58, 104
Sedili riscaldati

48–49
Seggiolini classici per bambini

106–107
Seggiolini ISOFIX per bambini

108, 110–112
Seggiolini per bambini

100, 103–107, 111–112, 114
Seggiolini per bambini i-Size

11 4
Segnalazione pneumatici sgonfi 132, 206
Segnale acustico veicolo silenzioso (ibrido
ricaricabile)

90
Segnale d''emergenza

89, 202
Sensore di irraggiamento solare

59
Sensori (avvisi)

135
Serbatoio AdBlue®

197
Serbatoio del carburante

173–174
Serbatoio lavacristallo

193
Sicurezza bambini

115–116
Sicurezza dei bambini

101, 103–108, 111–113, 114
Sincronizzazione del telecomando

33
Sistema antinquinamento SCR

20, 196
Sistema attivo di sorveglianza
angolo cieco

162
Sistema di assistenza alla frenata

92
Sistema Hi-Fi

67
Sistema ibrido ricaricabile

5, 8, 25, 119, 130, 175
Sistemi di assistenza alla guida
(raccomandazioni)

134
Sistemi di assistenza alla manovra
(raccomandazioni)

134
Sistemi di controllo della traiettoria

92
Smartphone

26, 67
Smontaggio di una ruota

211–213
Soffiatore d'aria posteriore

63
Sorveglianza angoli ciechi

160, 162
Sospensione

196
Sostituzione dei fusibili

215–216
Sostituzione delle lampadine

214–215
Sostituzione di una lampadina

214–215
