2021 PEUGEOT 2008 zvedák

168
Porucha na cestě
3.Snímatelné oko pro vlečení
Více informací o tažení vozidla a použití
snímatelného tažného oka viz příslušná kapitola.
Vozidla se sadou pro dočasnou
opravu propíchnuté pneumatiky


4. 12V kompresor se zásobníkem těsnicí
hmoty a samolepkou s vyznačením omezení
rychlosti
Slouží k dočasné opravě pneumatiky a
nastavení tlaku v pneumatice.
Další informace o sadě pro dočasnou opravu
pneumatiky naleznete v příslušném oddílu.

Na koberci nebo podlaze zavazadlového
prostoru




Pod kobercem nebo podlahou zavazadlového
prostoru
► Přístup k nářadí získáte tak, že nadzvednete
podlahu nebo koberec zavazadlového prostoru
(podle verze) pomocí poutek.
Se sadou pro dočasnou opravu
pneumatiky


S rezervním kolem

Toto nářadí je určeno konkrétně pro vaše vozidlo a dle výbavy vozidla se může
lišit.
Nepoužívejte je k
jiným účelům.
Zvedák smí být používán pouze
k výměně kola s poškozenou
pneumatikou.
Nepoužívejte jiný zvedák než ten, který byl
dodán s
vozidlem.
Pokud není vozidlo vybaveno původním
zvedákem, obraťte se na servis sítě
PEUGEOT nebo na jiný kvalifikovaný servis,
aby vám dodal správný zvedák schválený
výrobcem.
Zvedák odpovídá předpisům EU stanoveným
ve směrnici 2006/42/ES o
strojních
zařízeních.
Zvedák nevyžaduje žádnou údržbu.
Seznam nářadí

1. Klín pro zajištění zaparkovaného vozidla
(podle výbavy)
2. Nástrčný klíč pro bezpečnostní šrouby
kol (umístěný v odkládací skříňce) (podle
výbavy)
Slouží k
přizpůsobení klíče na šrouby kol pro
speciální bezpečnostní šrouby.

169
Porucha na cestě
83.Snímatelné oko pro vlečení
Více informací o tažení vozidla a použití
snímatelného tažného oka viz příslušná kapitola.
Vozidla se sadou pro dočasnou
opravu propíchnuté pneumatiky


4. 12V kompresor se zásobníkem těsnicí
hmoty a
samolepkou s vyznačením omezení
rychlosti
Slouží k dočasné opravě pneumatiky a
nastavení tlaku v pneumatice.
Další informace o sadě pro dočasnou opravu
pneumatiky naleznete v
příslušném oddílu.
Vozidla s rezervním kolem

5.Klíč na šrouby kol
Slouží k
demontáži šroubů kola.
6. Zvedák s
integrovanou klikou
Slouží ke zvedání vozidla.
7. Nástroj k
demontáži krytek šroubů kola
(v
závislosti na výbavě)
Slouží k
demontáži ozdobných krytek hlav
šroubů u litých kol.
Další informace o rezervním kole viz příslušná
kapitola.
Sada pro dočasnou
opravu pneumatiky
Naskenováním QR kódu na straně 3 se
můžete podívat na názorná videa.
Sada se skládá z kompresoru a zásobníku
těsnicí hmoty a umožňuje provést dočasnou
opravu pneumatiky, abyste mohli dojet do
nejbližšího servisu.
Slouží k opravě většiny poškození běhounu
pneumatiky.
Elektrický systém vozidla umožňuje
připojení kompresoru ke 12V napájecímu
zdroji na dost dlouhou dobu pro opravu
proražené pneumatiky.
Více informací o sadě nářadí naleznete
v příslušné kapitole.
Předepsaný tlak huštění pneumatik je
uveden na tomto štítku.
Další informace o

identifikačních prvcích ,
konkrétně o

tomto štítku, naleznete
v

příslušné kapitole.
V případě úpravy tlaku v jedné nebo
více pneumatikách je nutné znovu
inicializovat systém detekce poklesu tlaku.
Více informací o
detekci poklesu tlaku
naleznete v
příslušné kapitole.

172
Porucha na cestě
► Zvedněte rezervní kolo vzadu směrem k
sobě.
►

V
yjměte kolo ze zavazadlového prostoru.
Vrácení rezervního kola zpět
Kolo s vadnou pneumatikou nelze umístit
pod podlážku zavazadlového prostoru.


► Vraťte rezervní kolo zpět na své místo.
► Povolte o několik otáček matici na šroubu.
►

Umístěte upevňovací součástky (matici a
šroub) do středu kola.
►


Centrální matici pevně utáhněte, aby bylo
kolo správně připevněno.
►


Podle verze dejte schránku s nářadím do
středu kola a zaklapnutím ji zajistěte.
Demontáž kola
Zaparkování vozidla
Odstavte vozidlo tak, aby nebránilo
silničnímu provozu: podklad musí být
vodorovný, stabilní a s nekluzkým povrchem.
U vozidel s manuální převodovku zařazením
prvního rychlostního stupně zablokujte kola,
zatáhněte parkovací brzdu (pokud není
nastavená do automatického režimu) a
vypněte zapalování.
U vozidel s automatickou převodovku
výběrem režimu P zablokujte kola, zatáhněte
parkovací brzdu (pokud není nastavená do
automatického režimu) a vypněte zapalování.
Zkontrolujte, že se rozsvítila kontrolka
zatažení parkovací brzdy na přístrojové
desce.
Vždy se ujistěte, že všichni cestující vystoupili
z vozidla a že se nacházejí na bezpečném
místě.
Je-li třeba, umístěte klín pod kolo úhlopříčně
protilehlé k vyměňovanému kolu.
Nikdy si nelehejte pod vozidlo, které je
podepřeno pouze zvedákem; vždy použijte
stojánek.
Kolo s ozdobným krytem
Před demontáží kola nejprve sejměte
ozdobný kryt zatažením za otvor u ventilku
pomocí klíče na šrouby kol.
Po zpětné montáži kola nasaďte ozdobný
kryt kola tak, že zarovnáte jeho otvor
s

ventilkem a zatlačíte kryt na místo po jeho
celém okraji pomocí dlaně.




► K demontáži krytů šroubů kol použijte nástroj
7 (hliníková kola).
►

Nasaďte nástavec
2 na momentový klíč 5
a
povolte pojistný šroub.
►

K
povolení ostatních šroubů použijte pouze
momentový klíč 5.


► Umístěte patku zvedáku 6 na zem a ujistěte
se, že se nachází přímo pod předním A nebo
zadním B zvedacím bodem na spodku karoserie,
podle toho, který je blíže vyměňovanému kolu.

173
Porucha na cestě
8

► Vysuňte zvedák 6 tak, aby jeho hlava byla ve
styku se zvoleným zvedacím místem A nebo B;
styčná plocha pro zvedák A nebo B na vozidle
musí být správně zasunuta ve středové části
hlavy zvedáku.
►

Zvedněte vozidlo tak, aby byl mezi kolem
a

zemí dostatečně velký prostor umožňující
pohodlné nasazení rezervního (nepoškozeného)
kola.
Dbejte na to, aby byl zvedák ve stabilní
poloze. Pokud je podklad kluzký nebo
sypký, hrozí podklouznutí nebo spadnutí
zvedáku – nebezpečí zranění!
Dbejte na to, abyste zvedák umístili přesně v
některém ze zvedacích bodů

A
nebo B pod
vozidlem. Tím se zajistí, že hlava zvedáku
bude umístěna na středu styčné plochy na
vozidle. V
opačném případě hrozí riziko
poškození vozidla a/nebo zhroucení zvedáku
– nebezpečí zranění!


► Demontujte šrouby a uložte je na čisté místo.
► Sundejte kolo.
Montáž kola
Nasazení ocelového nebo
dojezdového rezervního kola
Pokud je vozidlo vybaveno slitinovými koly,
nebudou podložky A v kontaktu s ocelovým
nebo dojezdovým rezervním kolem. Kolo
bude přidržováno na místě kónickou kontaktní
plochou B jednotlivých šroubů.


► Nasaďte kolo na náboj.
► Zašroubujte šrouby rukou, co nejvíce půjde.
►

Předběžně utáhněte bezpečnostní
šroub klíčem na šrouby kol


5
s nasazenou
bezpečnostní hlavicí

2
.
►

Předběžně utáhněte ostatní šrouby
samotným klíčem na šrouby kol 5

.


► Spusťte vozidlo opět na zem.
► Složte zvedák 6 a vyjměte jej.

237

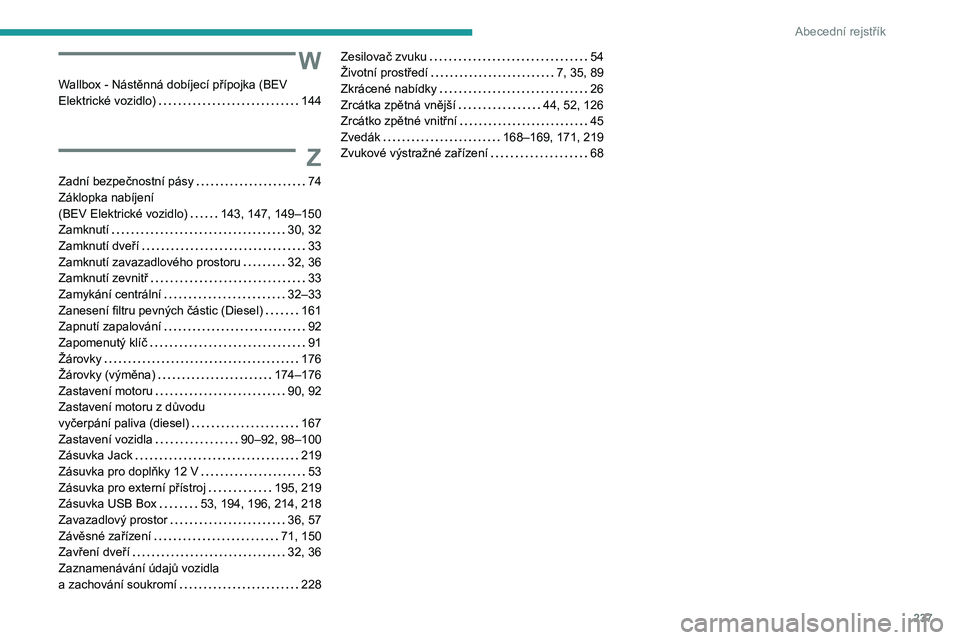

Abecední rejstřík
W
Wallbox - Nástěnná dobíjecí přípojka (BEV
Elektrické vozidlo)
144
Z
Zadní bezpečnostní pásy 74
Záklopka nabíjení
(BEV Elektrické vozidlo)

143, 147, 149–150
Zamknutí

30, 32
Zamknutí dveří

33
Zamknutí zavazadlového prostoru

32, 36
Zamknutí zevnitř

33
Zamykání centrální

32–33
Zanesení filtru pevných částic (Diesel)

161
Zapnutí zapalování

92
Zapomenutý klíč

91
Žárovky

176
Žárovky (výměna)

174–176
Zastavení motoru

90, 92
Zastavení motoru z důvodu
vyčerpání paliva (diesel)

167
Zastavení vozidla

90–92, 98–100
Zásuvka Jack

219
Zásuvka pro doplňky 12 V

53
Zásuvka pro externí přístroj

195, 219
Zásuvka USB Box

53, 194, 196, 214, 218
Zavazadlový prostor

36, 57
Závěsné zařízení

71, 150
Zavření dveří

32, 36
Zaznamenávání údajů vozidla
a zachování soukromí

228
Zesilovač zvuku 54
Životní prostředí
7, 35, 89
Zkrácené nabídky

26
Zrcátka zpětná vnější

44, 52, 126
Zrcátko zpětné vnitřní

45
Zvedák

168–169, 171, 219
Zvukové výstražné zařízení

68
