Entretien périodique et réglage
6-12
6
8. Remettre le cache d’élément de filtre à
huile en place, installer ses vis, puis
les serrer au couple de serrage spéci-
fié.
N.B.

dans son siège.
9.
ressort de compression, le joint to-

moteur en place, puis serrer ce dernier
au couple spécifié. ATTENTION :
Avant de monter la vis de vidange
de l’huile moteur, ne pas oublier de
mettre en place le joint torique, le
ressort de compression et la cré-
pine d’huile.
[FCA10422]
10. Remettre à niveau en ajoutant la
quantité spécifiée de l’huile moteur re-
commandée, puis remonter et serrer
le bouchon de remplissage d’huile.
ATTENTION
FCA11621
Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.
S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter mo-
teur.
11. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant
quelques minutes et contrôler s’il y a
présence de fuites d’huile. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.
12. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si né-
cessaire.
1. Élément du filtre à huile
2. Joint torique
Couples de serrage :
Vis du couvercle de l’élément du
filtre à huile :
10 N·m (1.0 kgf·m, 7.4 lb·ft)
Couples de serrage :
Vis de vidange de l’huile moteur :
32 N·m (3.2 kgf·m, 24 lb·ft)
Huile moteur recommandée :
Voir page 8-1.
Quantité d’huile :
Changement d’huile:
0.85 L (0.90 US qt, 0.75 Imp.qt)
Avec dépose du filtre à huile:
0.95 L (1.00 US qt, 0.84 Imp.qt)
UB5GF1F0.book Page 12 Monday, August 19, 2019 3:21 PM

Entretien périodique et réglage
6-13
6
FAU85450
Pourquoi Yamalube
L’huile YAMALUBE est un produit
YAMAHA d’origine, fruit de la passion et de
la conviction des ingénieurs que l’huile est
une composante moteur liquide impor-
tante. Nous formons des équipes spéciali-
sées dans les domaines du génie méca-
nique, de la chimie, de l’électronique et des
essais sur piste, afin de leur faire concevoir
à la fois le moteur et l’huile qu’il utilisera.
Les huiles Yamalube bénéficient des quali-
tés de l’huile de base et d’une proportion
idéale d’additifs afin de garantir la confor-
mité de l’huile finale à nos normes de ren-
dement. Les huiles minérales, semi-synthé-
tiques et synthétiques Yamalube ont, par
conséquent, leurs propres caractères et
valeurs. Grâce à l’expérience acquise par
Yamaha au cours de nombreuses années
consacrées à la recherche et au dévelop-
pement d’huile depuis les années 1960,
l’huile Yamalube est le meilleur choix pour
votre moteur Yamaha.
FAU20071
Liquide de refroidissement
Il faut contrôler le niveau du liquide de re-
froidissement avant chaque départ. Il
convient également de changer le liquide
de refroidissement aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.

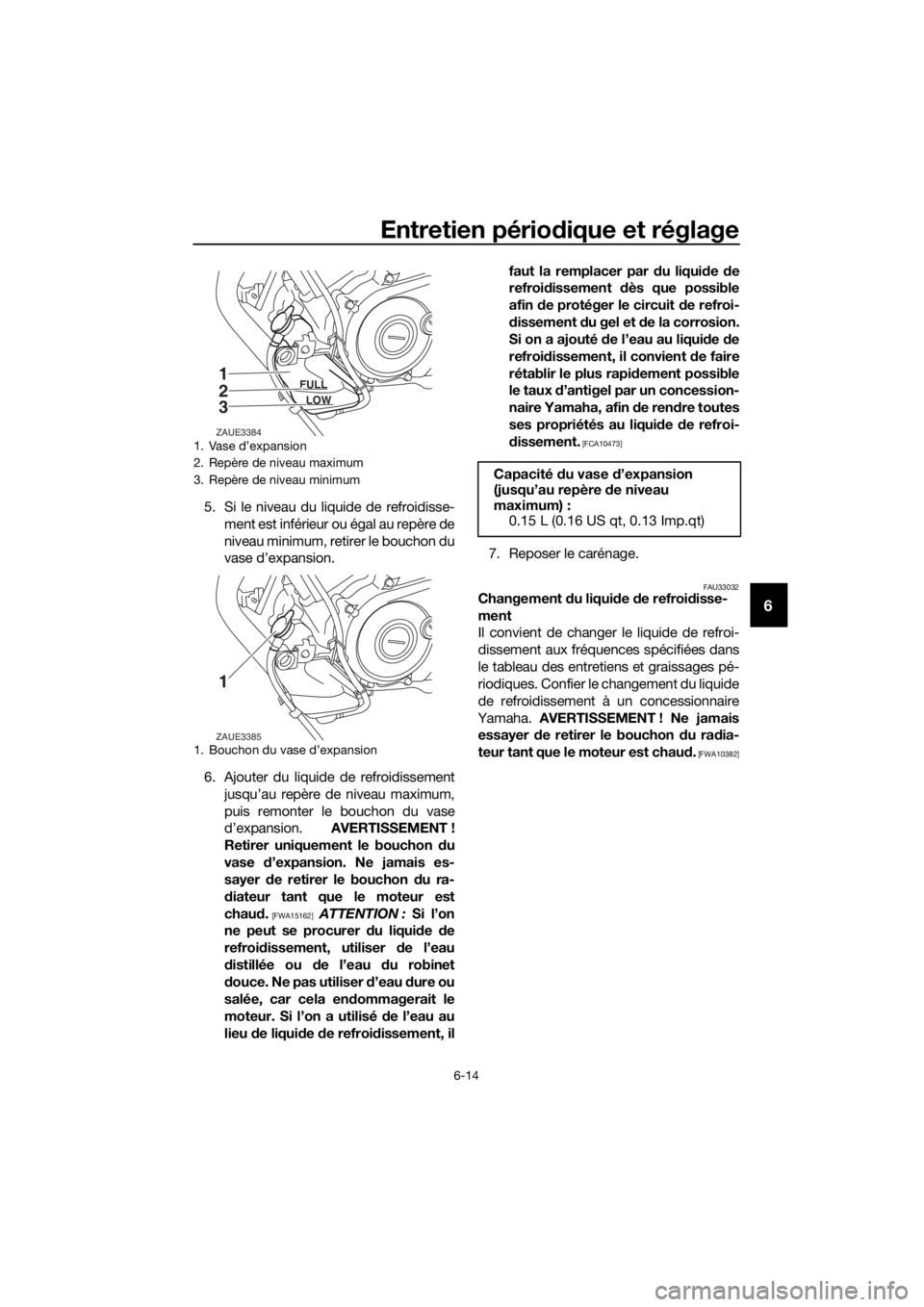

FAUE3460Contrôle du niveau
1. Dresser le véhicule sur un plan hori-
zontal.
2. Déposer le carénage C du côté
gauche. (Voir page 6-8.)
3. Maintenir le véhicule en position
droite.
N.B.
Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.
S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.
4. Contrôler le niveau du liquide de re-
froidissement dans le vase d’expan-
sion.
N.B.
Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.
UB5GF1F0.book Page 13 Monday, August 19, 2019 3:21 PM

Entretien périodique et réglage
6-14
6
5. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère de
niveau minimum, retirer le bouchon du
vase d’expansion.
6. Ajouter du liquide de refroidissement
jusqu’au repère de niveau maximum,
puis remonter le bouchon du vase
d’expansion. AVERTISSEMENT !
Retirer uniquement le bouchon du
vase d’expansion. Ne jamais es-
sayer de retirer le bouchon du ra-
diateur tant que le moteur est
chaud.
[FWA15162] ATTENTION : Si l’on
ne peut se procurer du liquide de
refroidissement, utiliser de l’eau
distillée ou de l’eau du robinet
douce. Ne pas utiliser d’eau dure ou
salée, car cela endommagerait le
moteur. Si l’on a utilisé de l’eau au
lieu de liquide de refroidissement, ilfaut la remplacer par du liquide de
refroidissement dès que possible
afin de protéger le circuit de refroi-
dissement du gel et de la corrosion.
Si on a ajouté de l’eau au liquide de
refroidissement, il convient de faire
rétablir le plus rapidement possible
le taux d’antigel par un concession-
naire Yamaha, afin de rendre toutes
ses propriétés au liquide de refroi-
dissement.
[FCA10473]
7. Reposer le carénage.
FAU33032Changement du liquide de refroidisse-
ment
Il convient de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques. Confier le changement du liquide
de refroidissement à un concessionnaire
Yamaha. AVERTISSEMENT ! Ne jamais
essayer de retirer le bouchon du radia-
teur tant que le moteur est chaud.
[FWA10382]
1. Vase d’expansion
2. Repère de niveau maximum
3. Repère de niveau minimum
1. Bouchon du vase d’expansion
1
2
3FULL
LOW
ZAUE3384
1
ZAUE3385
Capacité du vase d’expansion
(jusqu’au repère de niveau
maximum) :
0.15 L (0.16 US qt, 0.13 Imp.qt)
UB5GF1F0.book Page 14 Monday, August 19, 2019 3:21 PM

Entretien périodique et réglage
6-15
6
FAUM2391
Remplacement de l’élément du
filtre à air et nettoyage du tube de
vidange
Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques. Faire remplacer plus fréquemment
l’élément de filtre à air par un concession-
naire Yamaha lorsque le véhicule est utilisé
dans des zones très poussiéreuses ou hu-
mides. Il faut également contrôler fréquem-
ment le tube de vidange du filtre à air et le
nettoyer, si nécessaire.
Nettoyage du tube de vidange du filtre à
air
1. Contrôler si le tube de vidange, situé
sur le côté du boîtier de filtre à air,
contient de l’eau ou des crasses.
2. S’il y a présence d’eau et de crasse,
retirer et nettoyer le tube, puis remon-
ter ce dernier.
FAU34302

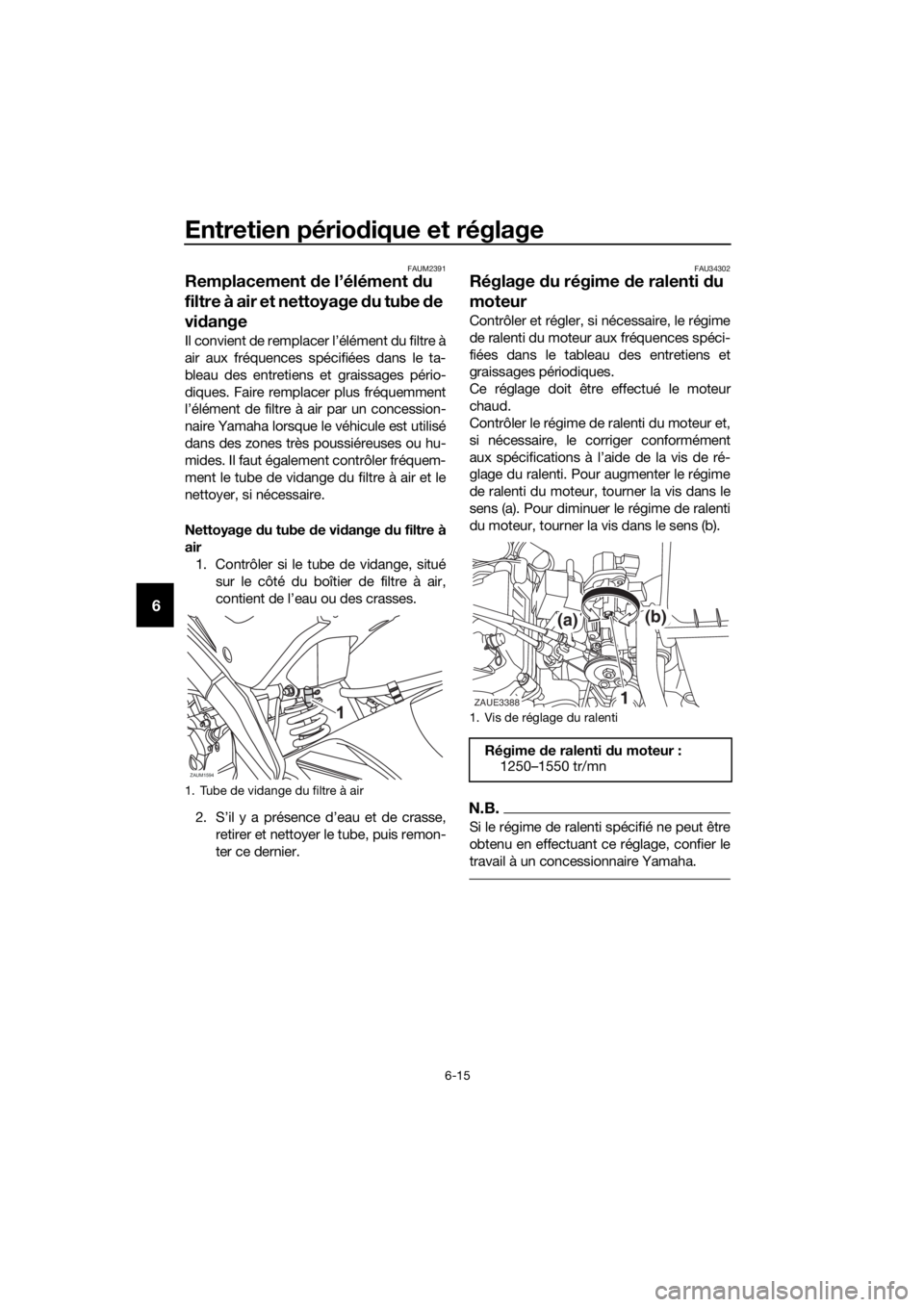

Réglage du régime de ralenti du
moteur
Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
Ce réglage doit être effectué le moteur
chaud.
Contrôler le régime de ralenti du moteur et,
si nécessaire, le corriger conformément
aux spécifications à l’aide de la vis de ré-
glage du ralenti. Pour augmenter le régime
de ralenti du moteur, tourner la vis dans le
sens (a). Pour diminuer le régime de ralenti
du moteur, tourner la vis dans le sens (b).
N.B.
Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier le
travail à un concessionnaire Yamaha.
1. Tube de vidange du filtre à air
ZAUM1594
1. Vis de réglage du ralenti
Régime de ralenti du moteur :
1250–1550 tr/mn
ZAUE3388
(a)(b)
1
UB5GF1F0.book Page 15 Monday, August 19, 2019 3:21 PM

Entretien périodique et réglage
6-16
6
FAU48434

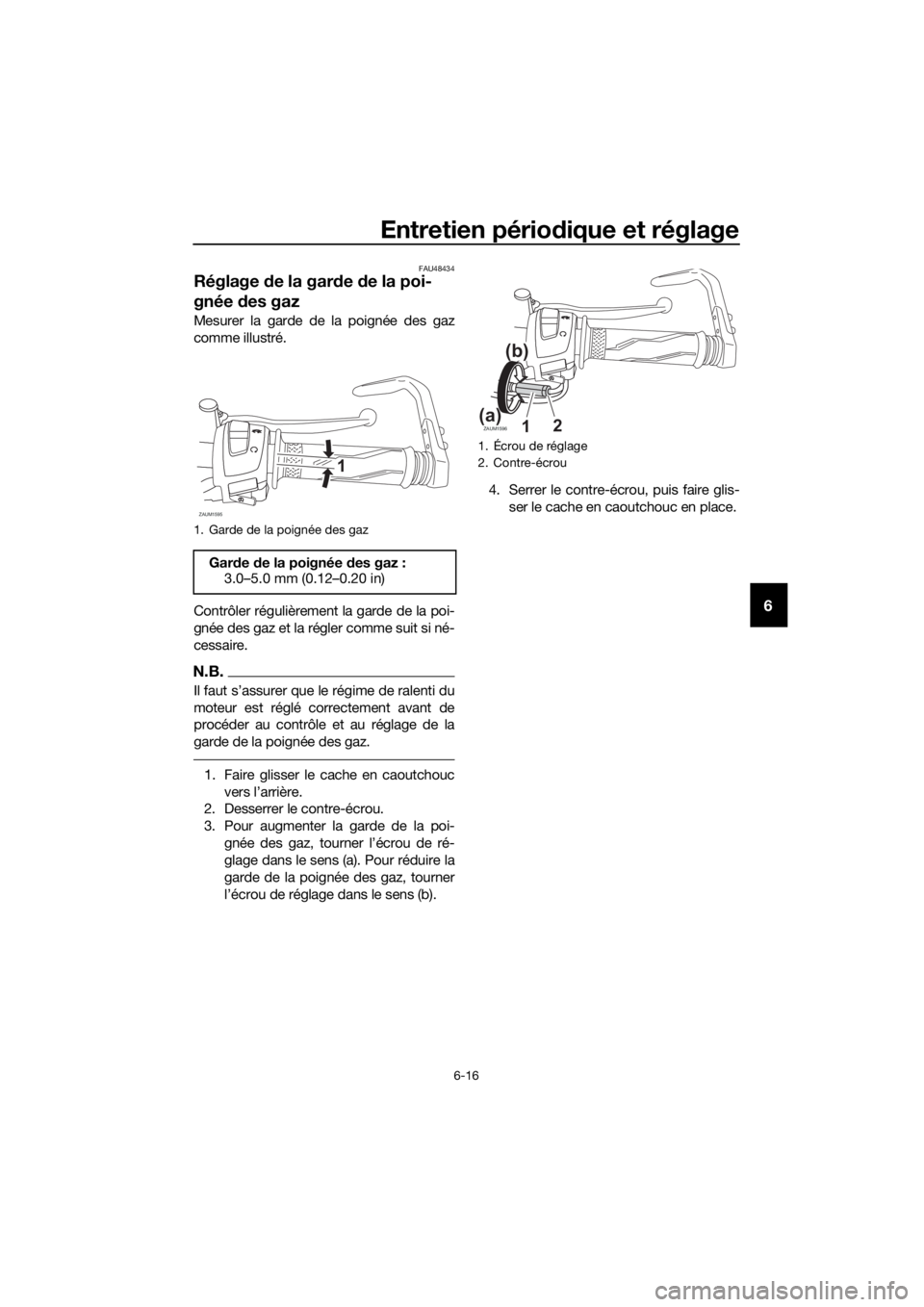

Réglage de la garde de la poi-
gnée des gaz
Mesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et la régler comme suit si né-
cessaire.
N.B.

moteur est réglé correctement avant de
procéder au contrôle et au réglage de la
garde de la poignée des gaz.
1. Faire glisser le cache en caoutchouc

2. Desserrer le contre-écrou.
3. Pour augmenter la garde de la poi-

glage dans le sens (a). Pour réduire la
garde de la poignée des gaz, tourner
4. Serrer le contre-écrou, puis faire glis-
ser le cache en caoutchouc en place.
1. Garde de la poignée des gaz
Garde de la poignée des gaz :
3.0–5.0 mm (0.12–0.20 in)
ZAUM1595
1
1. Écrou de réglage
2. Contre-écrou
ZAUM159612(a)
(b)
UB5GF1F0.book Page 16 Monday, August 19, 2019 3:21 PM

Entretien périodique et réglage
6-17
6
FAU21403
Jeu de soupape
Les soupapes sont des pièces importantes
du moteur et comme leur jeu se modifie à la
longue, elles doivent être contrôlées et ré-
glées aux fréquences spécifiées dans le ta-
bleau des entretiens. Un mauvais ajuste-
ment des soupapes peut dérégler
l’alimentation en carburant/air, générer un
bruit de moteur anormal et, à force, endom-
mager le moteur. Il convient donc de vérifier
et de régler régulièrement le jeu de sou-
pape chez votre concessionnaire Yamaha.
N.B.
Le moteur doit être froid pour effectuer cet
entretien.
FAU77621
Pneus
Les pneus sont le seul contact entre le vé-
hicule et la route. Quelles que soient les
conditions de conduite, la sécurité repose
sur une très petite zone de contact avec la
route. Par conséquent, il est essentiel de
garder en permanence les pneus en bon
état et de les remplacer au moment oppor-
tun par les pneus spécifiés.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant
chaque utilisation du véhicule.
AVERTISSEMENT
FWA10504
La conduite d’un véhicule dont les pneus
ne sont pas gonflés à la pression cor-
recte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.
Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.
Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du pas-
sager, des bagages et des acces-
soires approuvés pour ce modèle.
UB5GF1F0.book Page 17 Monday, August 19, 2019 3:21 PM

Entretien périodique et réglage
6-18
6
AVERTISSEMENT
FWA10512
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peut
être la cause d’un accident.

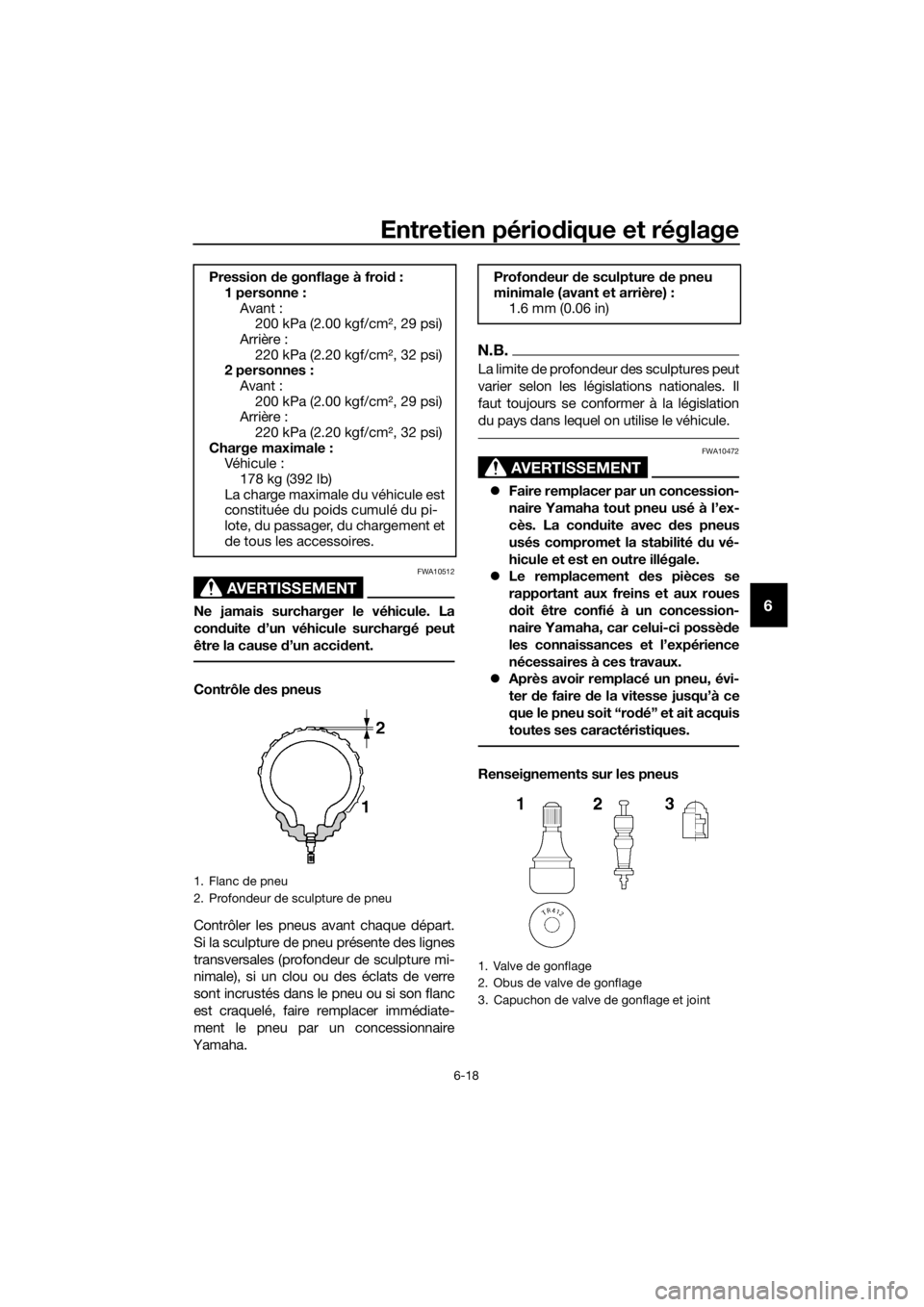

Contrôle des pneus
Contrôler les pneus avant chaque départ.
Si la sculpture de pneu présente des lignes
transversales (profondeur de sculpture mi-
nimale), si un clou ou des éclats de verre
sont incrustés dans le pneu ou si son flanc
est craquelé, faire remplacer immédiate-
ment le pneu par un concessionnaire
Yamaha.
N.B.
La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation
du pays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10472
Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.
Le remplacement des pièces se
rapportant aux freins et aux roues
doit être confié à un concession-
naire Yamaha, car celui-ci possède
les connaissances et l’expérience
nécessaires à ces travaux.
Après avoir remplacé un pneu, évi-
ter de faire de la vitesse jusqu’à ce
que le pneu soit “rodé” et ait acquis
toutes ses caractéristiques.
Renseignements sur les pneus Pression de gonflage à froid:
1 personne :
Avant :
200 kPa (2.00 kgf/cm2, 29 psi)
Arrière :
220 kPa (2.20 kgf/cm2, 32 psi)
2 personnes :
Avant :
200 kPa (2.00 kgf/cm2, 29 psi)
Arrière :
220 kPa (2.20 kgf/cm2, 32 psi)
Charge maximale :
Véhi cu le :
178 kg (392 lb)
La charge maximale du véhicule est
constituée du poids cumulé du pi-
lote, du passager, du chargement et
de tous les accessoires.
1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profondeur de sculpture de pneu
minimale (avant et arrière) :
1.6 mm (0.06 in)
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
UB5GF1F0.book Page 18 Monday, August 19, 2019 3:21 PM

Entretien périodique et réglage
6-19
6
Ce modèle est équipé de pneus sans
chambre à air (Tubeless) et de valves de
gonflage.
Les pneus s’usent, même s’ils n’ont pas été
utilisés ou n’ont été utilisés qu’occasionnel-
lement. Des craquelures sur la bande de
roulement et les flancs du pneu, parfois ac-
compagnées d’une déformation de la car-
casse, sont des signes significatifs du vieil-
lissement du pneu. Les vieux pneus et les
pneus usagés doivent être contrôlés par
des professionnels du pneumatique afin de
s’assurer qu’ils peuvent encore servir.
AVERTISSEMENT
FWA16101
Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.
Toujours remettre correctement les
capuchons de valve en place afin de
prévenir toute chute de la pression
de gonflage.
Afin d’éviter tout dégonflement des
pneus lors de la conduite, utiliser
exclusivement les valves et obus de
valve figurant ci-dessous.
Après avoir subi de nombreux tests, seuls
les pneus cités ci-après ont été homolo-
gués par Yamaha pour ce modèle.Pneu avant :
Taille :
100/80-17M/C 52S
Fabricant/modèle :
MICHELIN PILOT STREET
Valve de gonflage :
TR412
Obus de valve :
V3002 (d’origine)
Pneu arrière :
Taille :
140/70-17M/C 66S
Fabricant/modèle :
MICHELIN PILOT STREET
Valve de gonflage :
TR412
Obus de valve :
V3002 (d’origine)
UB5GF1F0.book Page 19 Monday, August 19, 2019 3:21 PM
