2020 YAMAHA TT-R50E Betriebsanleitungen (in German)

Inhaltsverzeichnis
Pflege un d La gerun g d es
Motorra ds ..........................................8-1
Vorsicht bei Mattfarben ...................8-1
Pflege ..............................................8-1
Abstellen .........................................8-4
Technische Daten .............................9-1
Kun deninformation .........................10-1
Identifizierungsnummern ...............10-1
In dex ................................................11-1
UBEG80G0.book Page 2 Thursday, May 16, 2019 4:11 PM

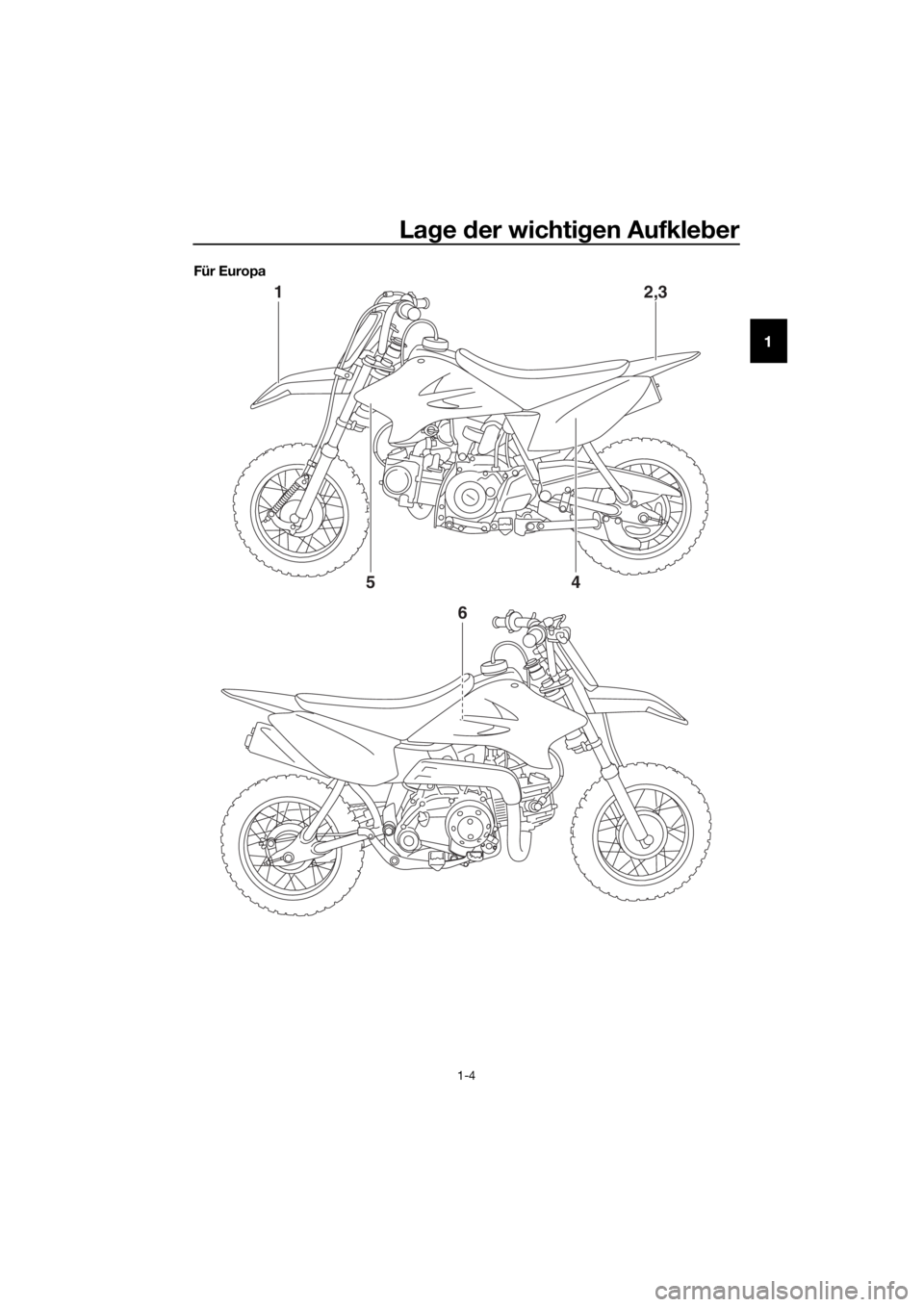

Lage der wichti gen Aufkle ber
1-1
1
GAU68710
Lesen Sie alle an Ihrem Fahrzeug angebrachten Plaketten aufmerksam durch. Sie enthalten
wichtige Informationen zur sicheren und korrekten Bedienung des Fahrzeugs. Diese Pla-
ketten dürfen nicht vom Fahrzeug entfernt werden. Wenn Plaketten mit der Zeit schwer les-
bar werden oder sich ablösen, erhalten Sie Ersatz-Plaketten bei Ihrem Yamaha-Händler.
Für Kana da
1,23,4,5
876
9
UBEG80G0.book Page 1 Thursday, May 16, 2019 4:11 PM

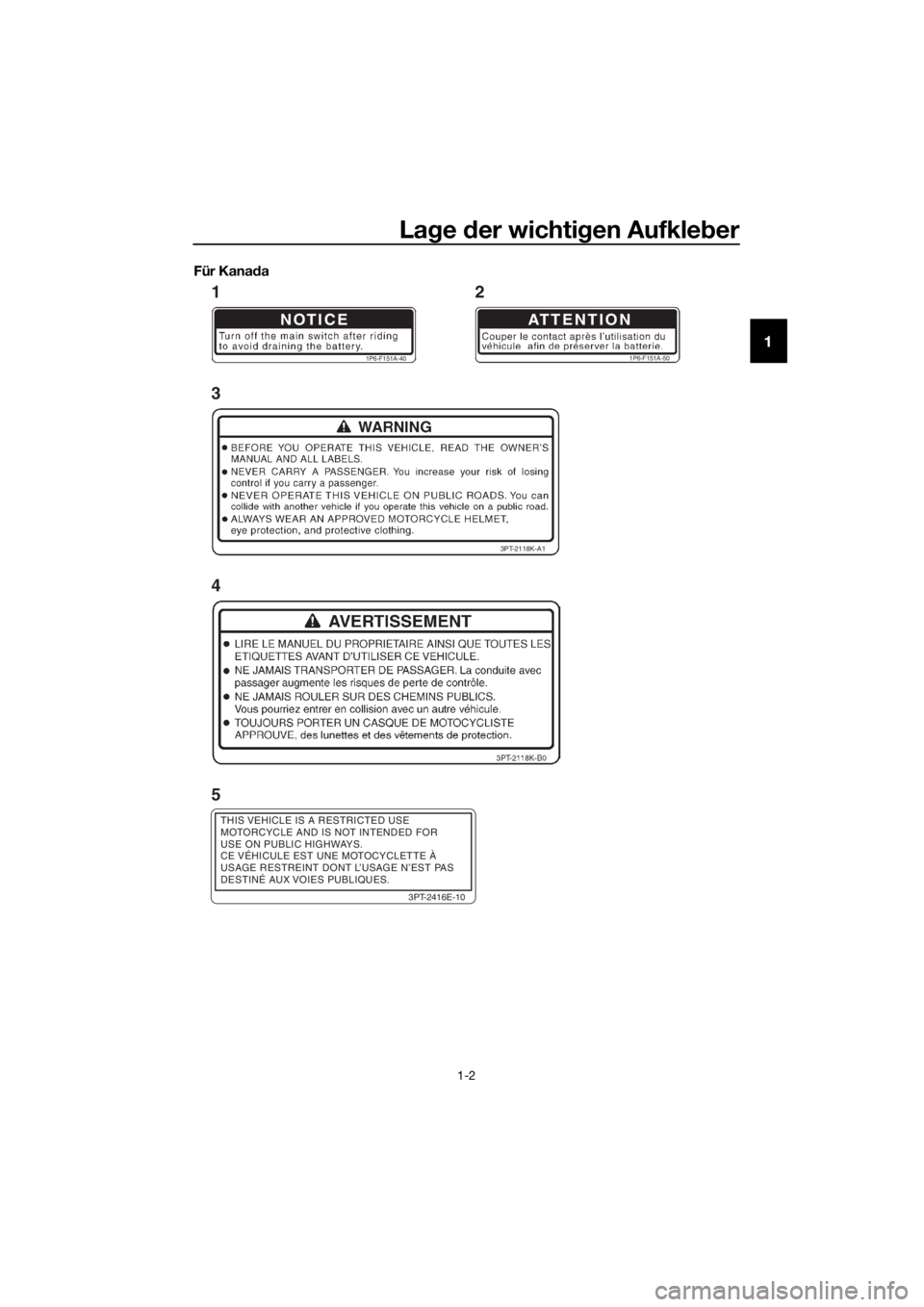

Lage der wichti gen Aufkle ber
1-2
1
Für Kana da
NOTICE
1P6-F151A-40
ATTENTION
1P6-F151A-50
3PT-2118K-A1
3PT-2416E-10
THIS VEHICLE IS A RESTRICTED USE
MOTORCYCLE AND IS NOT INTENDED FOR
USE ON PUBLIC HIGHWAYS.
CE VÉHICULE EST UNE MOTOCYCLETTE À
USAGE RESTREINT DONT L’USAGE N’EST PAS
DESTINÉ AUX VOIES PUBLIQUES.
12
3
4
5
UBEG80G0.book Page 2 Thursday, May 16, 2019 4:11 PM

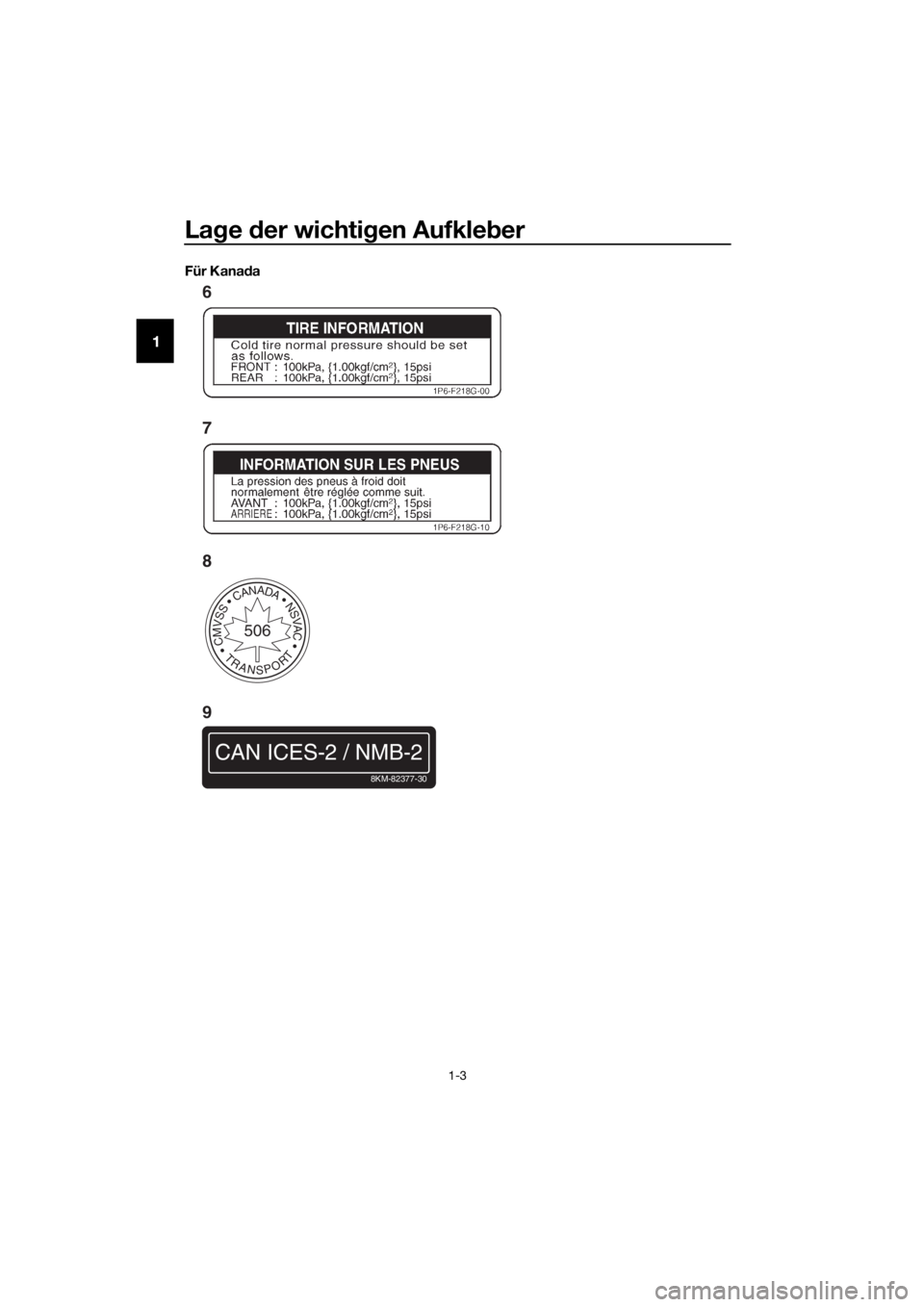

Lage der wichti gen Aufkle ber
1-3
1
Für Kana da
CMVSS CANADA NSVAC
TRANSPORT
506
CAN ICES-2 / NMB-2
8KM-82377-30
8
9 6
7
UBEG80G0.book Page 3 Thursday, May 16, 2019 4:11 PM

Lage der wichti gen Aufkle ber
1-4
1
Für Europa
1
6
2,3
54
UBEG80G0.book Page 4 Thursday, May 16, 2019 4:11 PM

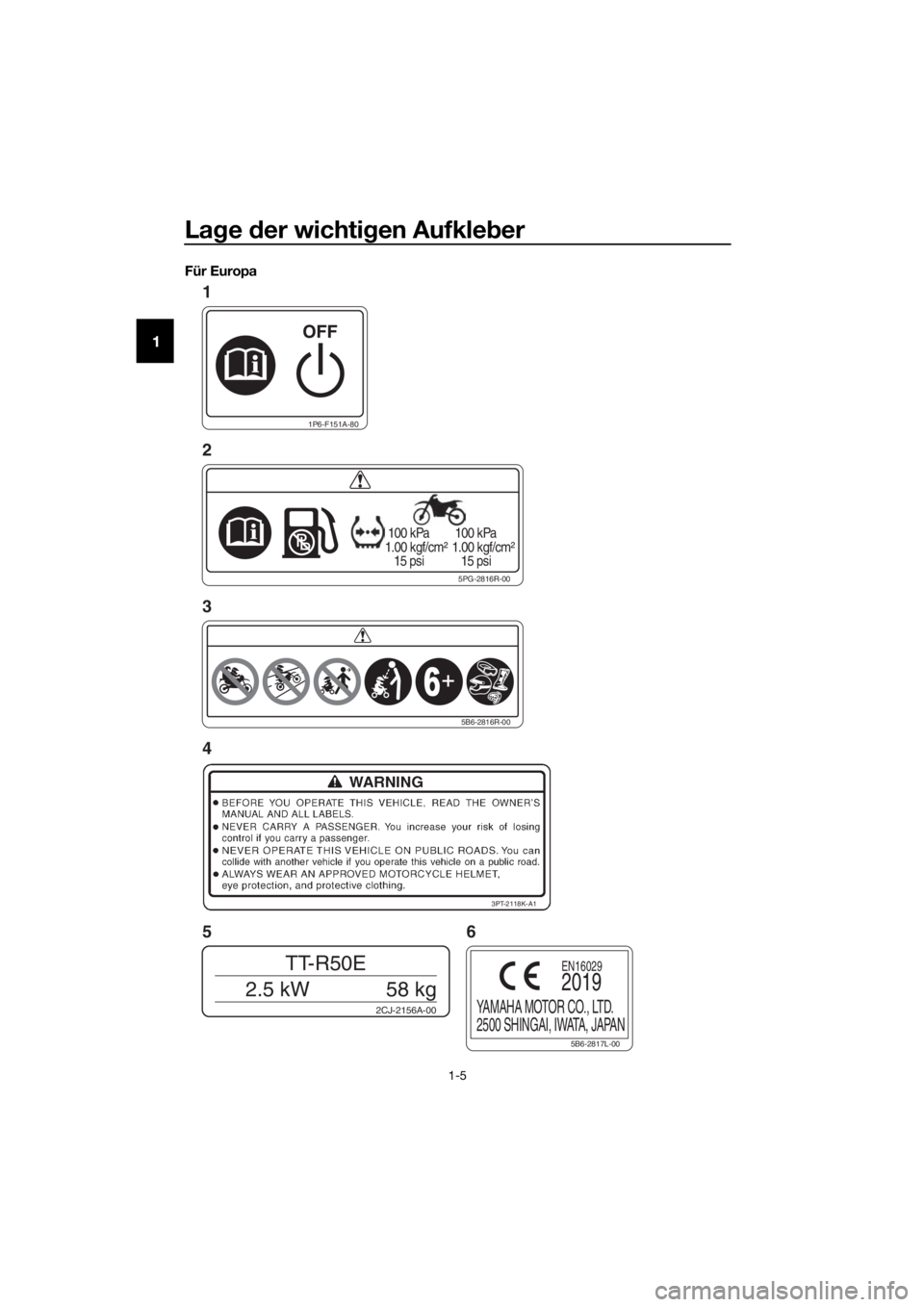

Lage der wichti gen Aufkle ber
1-5
1
Für Europa
1P6-F151A-80
5PG-2816R-00
100 kPa
1.00 kgf/cm²
15 psi 100 kPa
1.00 kgf/cm²
15 psi
2CJ-2156A-00
TT-R50E
2.5 kW 58 kg
3PT-2118K-A1
5B6-2816R-00
5B6-2817L-00
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
2019
EN16029
1
2
3
4
6
5
UBEG80G0.book Page 5 Thursday, May 16, 2019 4:11 PM

Lage der wichti gen Aufkle ber
1-6
1
Machen Sie sich mit den folgenden Piktogrammen und den dazu gehörenden erklärenden
Texten vertraut.
Lesen Sie die Bedienungsanleitung.
Tragen Sie immer einen sicherheitsgeprüften
Helm und persönliche Schutzausrüstung.
Mindestalter 6 Jahre.
Wird dieses Motorrad von Kindern unter 6
Jahren gefahren, erhöht sich die Gefahr
schwerer oder tödlicher Verletzungen.
Kinder dürfen nur unter Aufsicht eines
Erwachsenen fahren.
Niemals auf befestigten Straßen verwenden.
Niemals Beifahrer mitnehmen.
Diese Einheit enthält Stickstoff unter hohem
Druck.
Falsche Handhabung kann zu einer Explosion
führen. Nicht verbrennen, anbohren oder
öffnen.
UBEG80G0.book Page 6 Thursday, May 16, 2019 4:11 PM

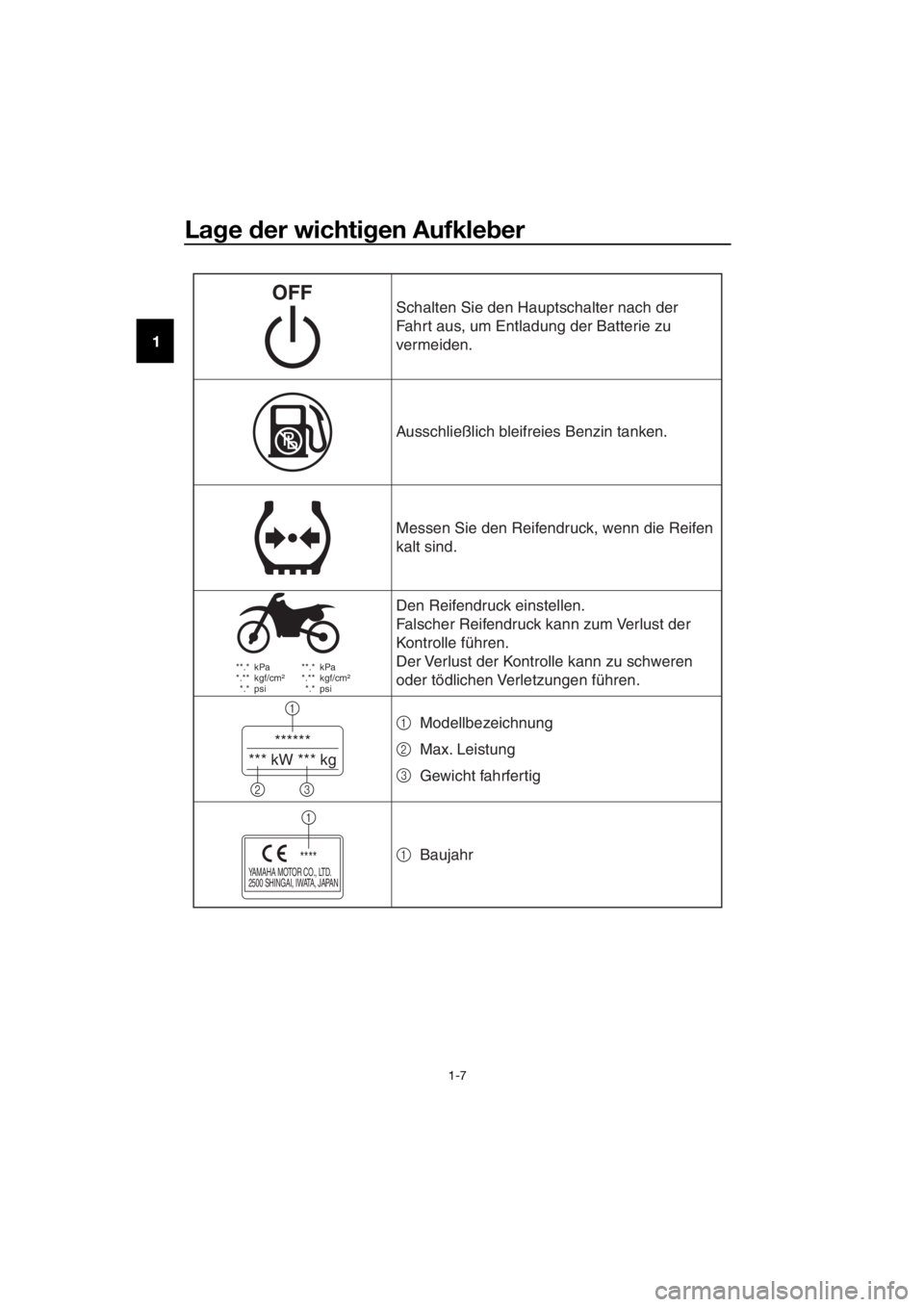

Lage der wichti gen Aufkle ber
1-7
1
**.* kPa
*.** kgf/cm²
*.* psi **.* kPa
*.** kgf/cm²
*.* psi
******
*** kW *** kg
1
23
YAMAHA MOTOR CO., LTD.
2500 SHIN GAI, IWATA , J A PA N****
1
Ausschließlich bleifreies Benzin tanken.
Messen Sie den Reifendruck, wenn die Reifen
kalt sind.
Den Reifendruck einstellen.
Falscher Reifendruck kann zum Verlust der
Kontrolle führen.
Der Verlust der Kontrolle kann zu schweren
oder tödlichen Verletzungen führen.
1
2
3 Modellbezeichnung
Max. Leistung
Gewicht fahrfertig
1 Baujahr
Schalten Sie den Hauptschalter nach der
Fahrt aus, um Entladung der Batterie zu
vermeiden.
UBEG80G0.book Page 7 Thursday, May 16, 2019 4:11 PM
