2020 YAMAHA TT-R110E Betriebsanleitungen (in German)

Inhaltsverzeichnis
Vorderrad ......................................7-31
Hinterrad .......................................7-33
Fehlersuche ...................................7-35
Fehlersuchdiagramm ....................7-36
Pfle ge un d La gerun g d es
Motorra ds ..........................................8-1
Vorsicht bei Mattfarben ...................8-1
Pflege ..............................................8-1
Abstellen .........................................8-4
Technische Daten .............................9-1
Kun deninformation .........................10-1
Identifizierungsnummern ...............10-1
In dex ................................................11-1
UB5185G0.book Page 2 Tuesday, May 21, 2019 10:33 AM

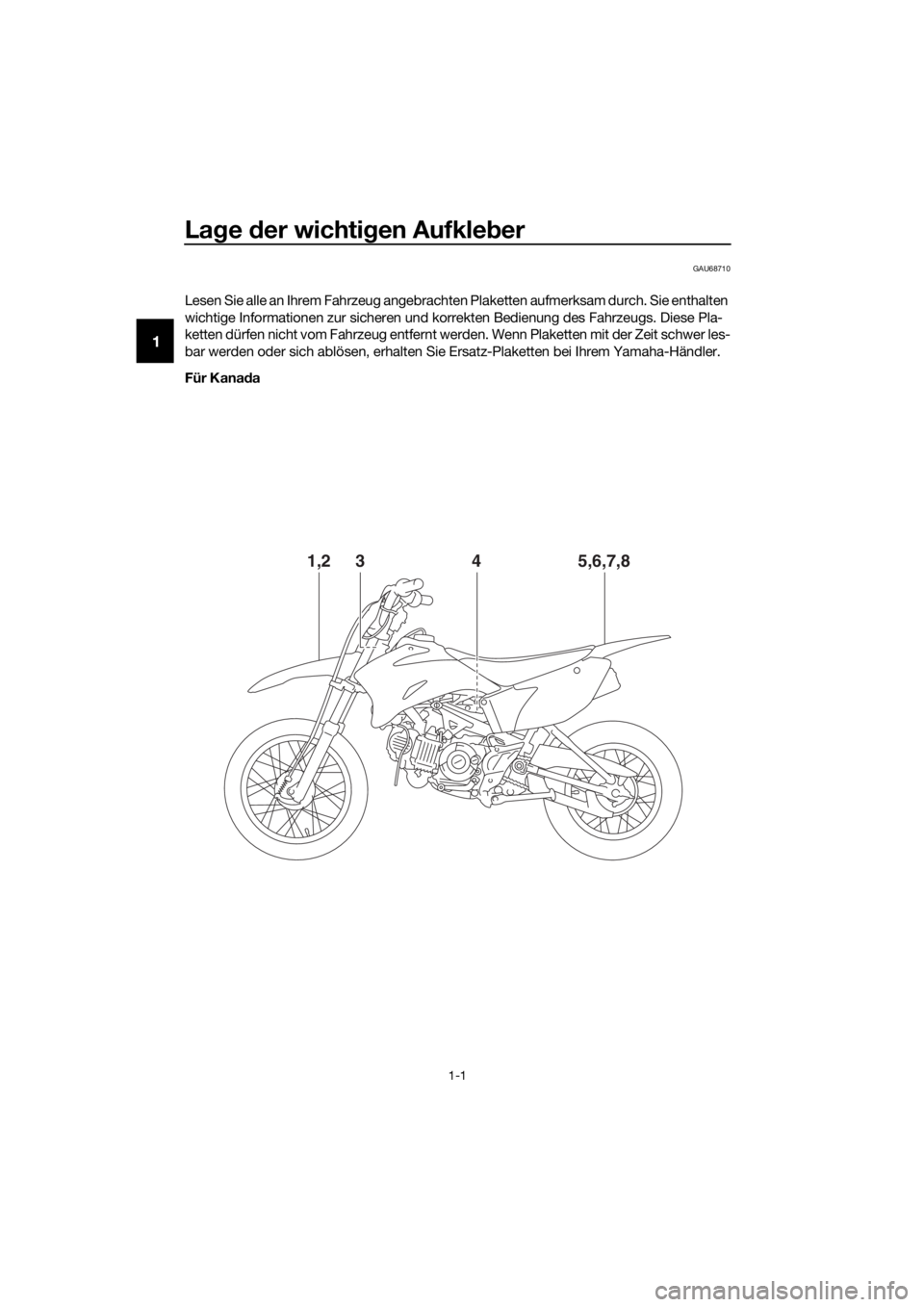

Lage der wichti gen Aufkle ber
1-1
1
GAU68710
Lesen Sie alle an Ihrem Fahrzeug angebrachten Plaketten aufmerksam durch. Sie enthalten
wichtige Informationen zur sicheren und korrekten Bedienung des Fahrzeugs. Diese Pla-
ketten dürfen nicht vom Fahrzeug entfernt werden. Wenn Plaketten mit der Zeit schwer les-
bar werden oder sich ablösen, erhalten Sie Ersatz-Plaketten bei Ihrem Yamaha-Händler.
Für Kana da
1,235,6,7,84
UB5185G0.book Page 1 Tuesday, May 21, 2019 10:33 AM

Lage der wichti gen Aufkle ber
1-2
1

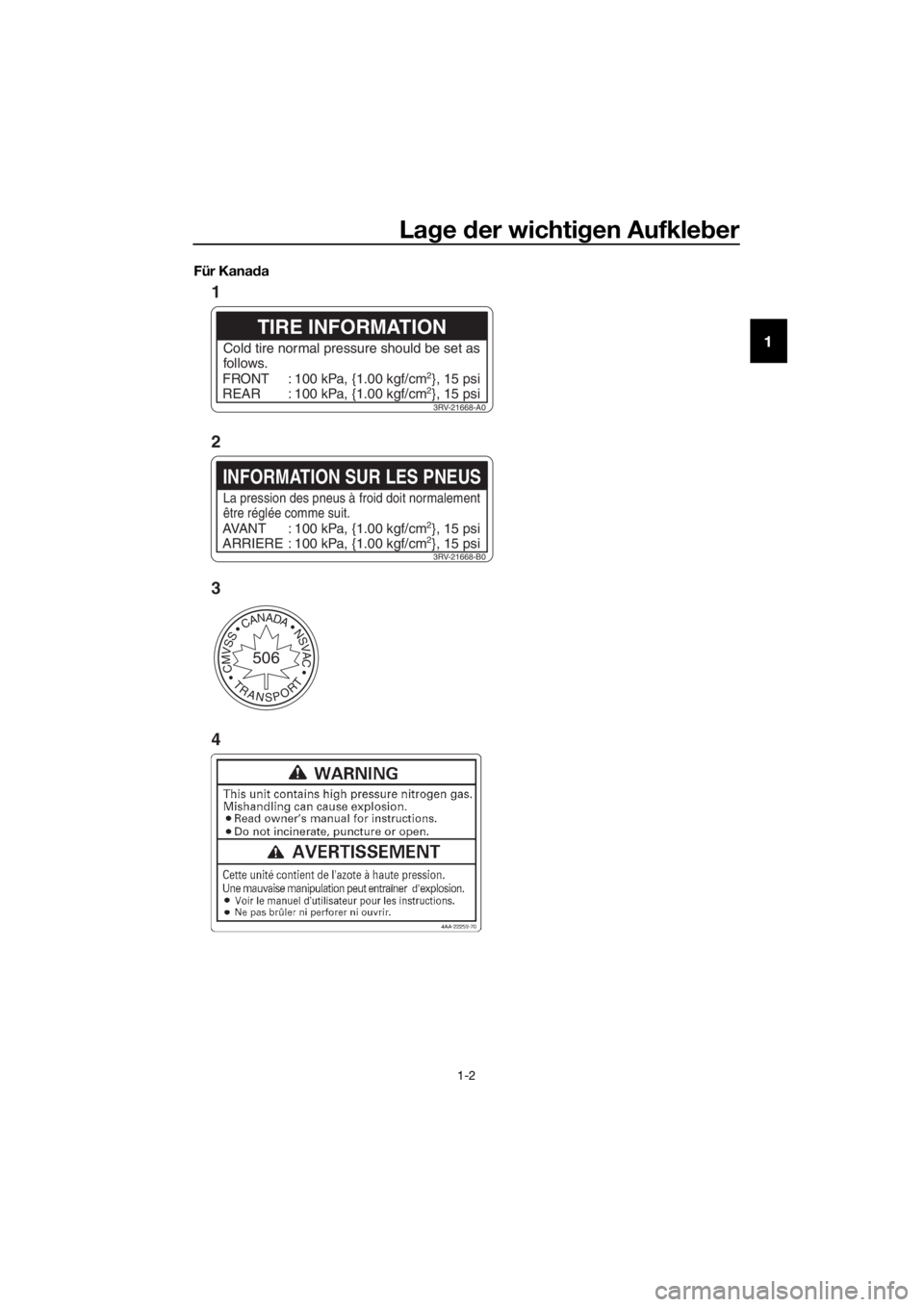

Für Kana da
CMVSSCANADANSVAC
TRANSPORT
506
3RV-21668-A0
TIRE INFORMATION
Cold tire normal pressure should be set as
follows.
FRONT
REAR 100 kPa, {1.00 kgf/cm
2}, 15 psi
100 kPa, {1.00 kgf/cm2}, 15 psi
:
:
3RV-21668-B0
INFORMATION SUR LES PNEUS
La pression des pneus à froid doit normalement
être réglée comme suit.
AVANT
ARRIERE 100 kPa, {1.00 kgf/cm2}, 15 psi
100 kPa, {1.00 kgf/cm2}, 15 psi
:
:
1
3
4 2
UB5185G0.book Page 2 Tuesday, May 21, 2019 10:33 AM

Lage der wichti gen Aufkle ber
1-3
1

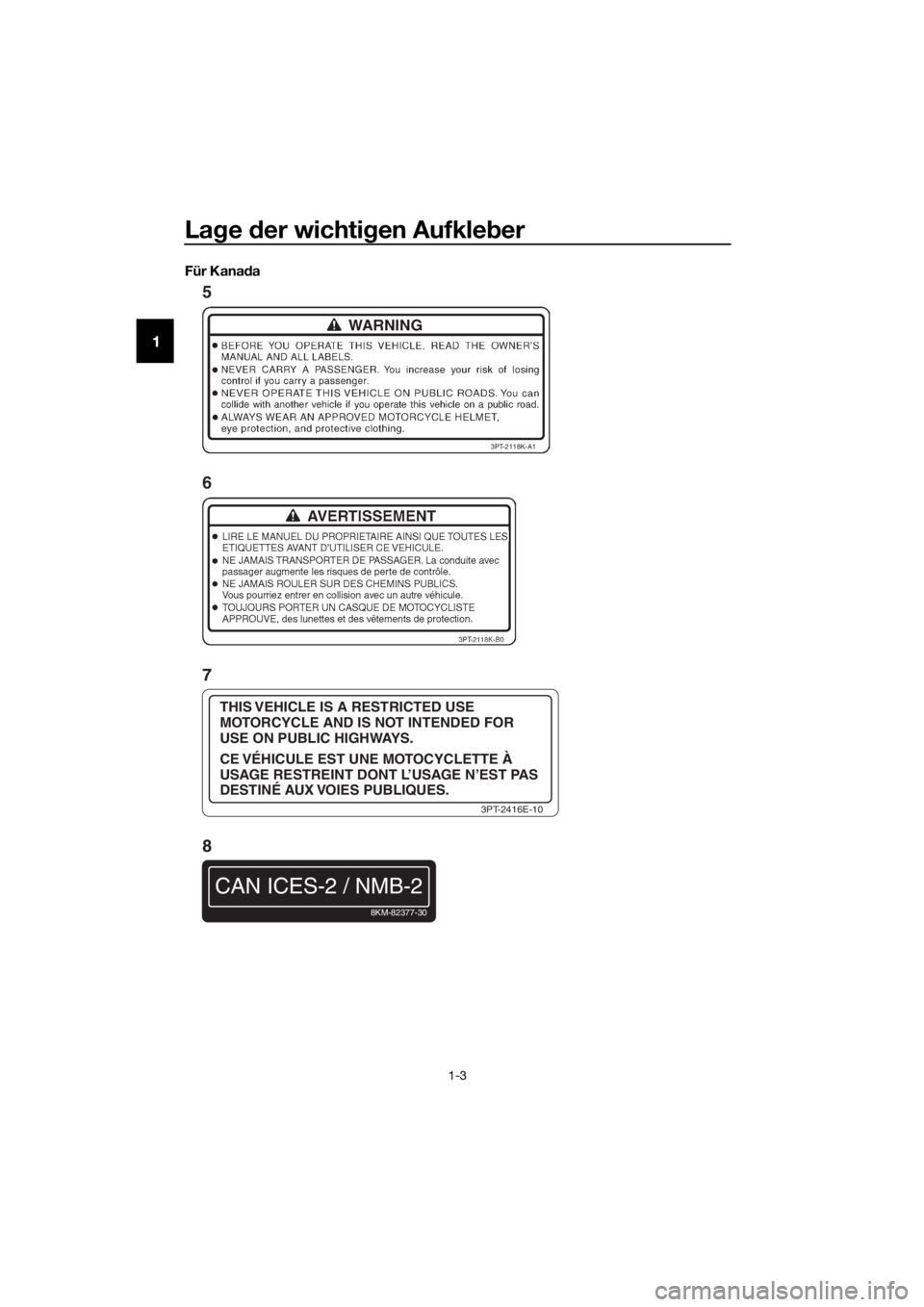

Für Kana da
THIS VEHICLE IS A RESTRICTED USE
MOTORCYCLE AND IS NOT INTENDED FOR
USE ON PUBLIC HIGHWAYS.
CE VÉHICULE EST UNE MOTOCYCLETTE À
USAGE RESTREINT DONT L’USAGE N’EST PAS
DESTINÉ AUX VOIES PUBLIQUES.
3PT-2416E-10
3PT-2118K-A1
CAN ICES-2 / NMB-2
8KM-82377-30
5
8 7 6
UB5185G0.book Page 3 Tuesday, May 21, 2019 10:33 AM

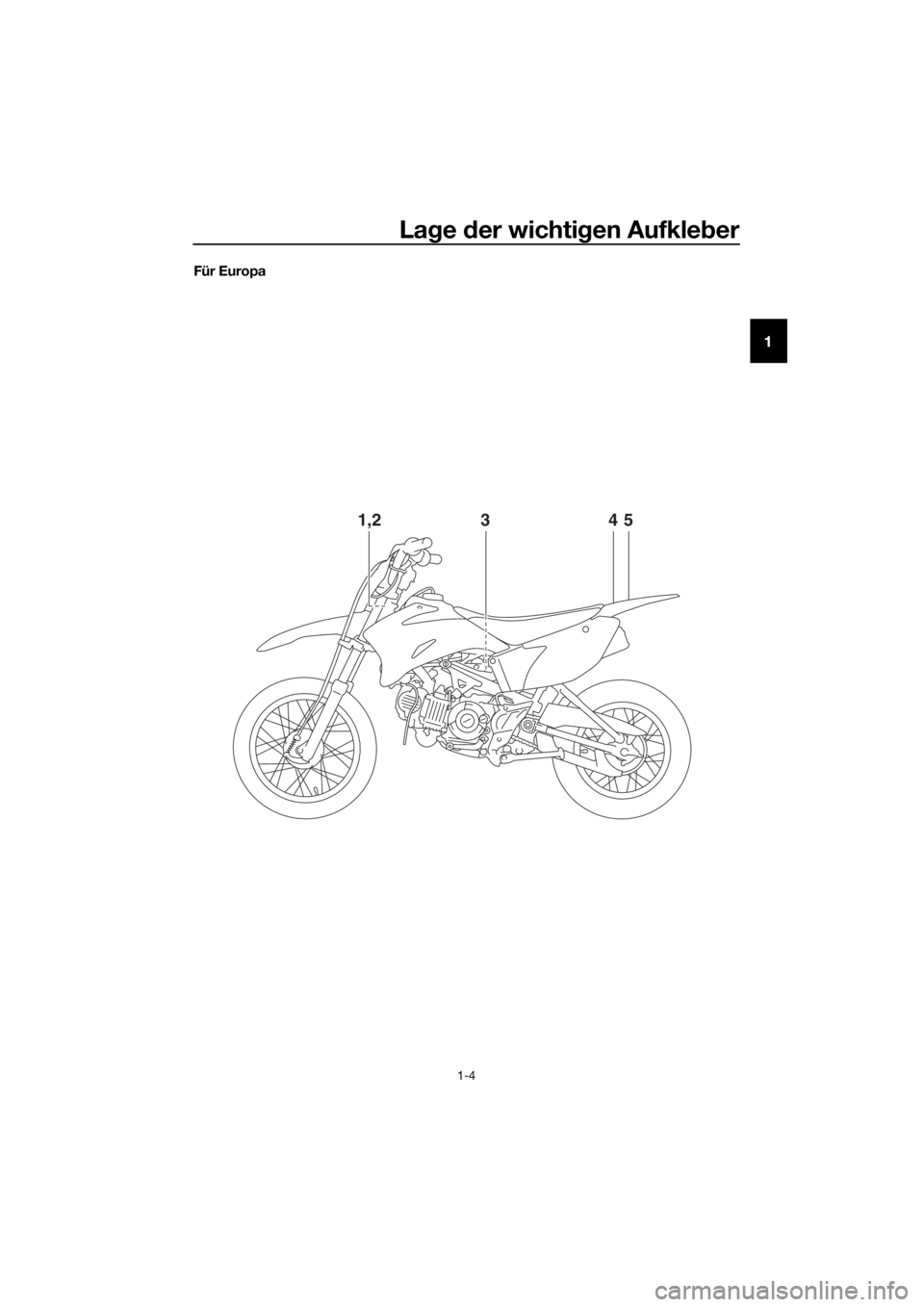

Lage der wichti gen Aufkle ber
1-4
1
Für Europa
4
1,253
UB5185G0.book Page 4 Tuesday, May 21, 2019 10:33 AM

Lage der wichti gen Aufkle ber
1-5
1

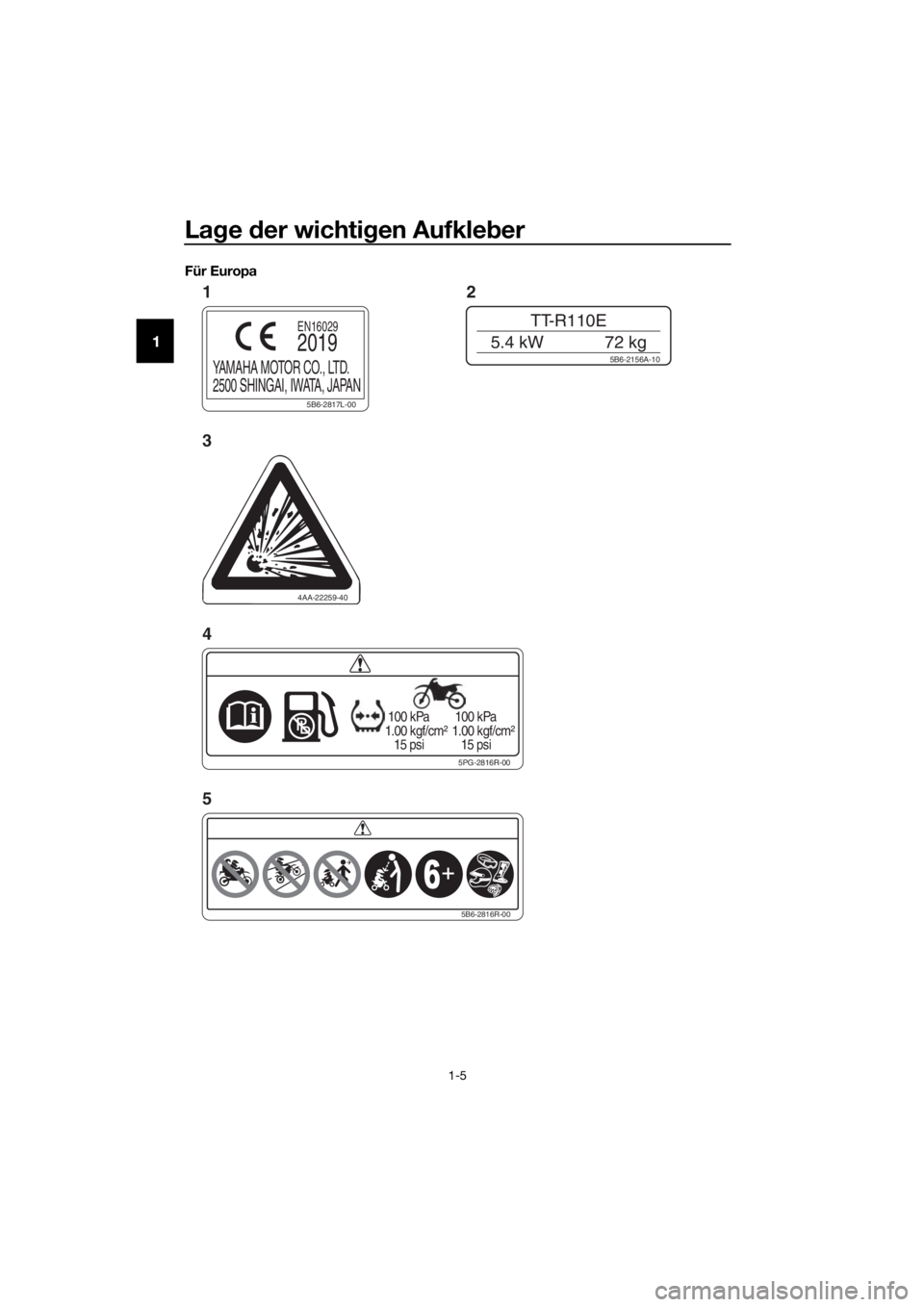

Für Europa
5PG-2816R-00
100 kPa
1.00 kgf/cm²
15 psi 100 kPa
1.00 kgf/cm²
15 psi
4AA-22259-40 5B6-2156A-10
TT-R110E
5.4 kW 72 kg
5B6-2816R-00
5B6-2817L-00
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
2019
EN16029
12
4
5 3
UB5185G0.book Page 5 Tuesday, May 21, 2019 10:33 AM

Lage der wichti gen Aufkle ber
1-6
1

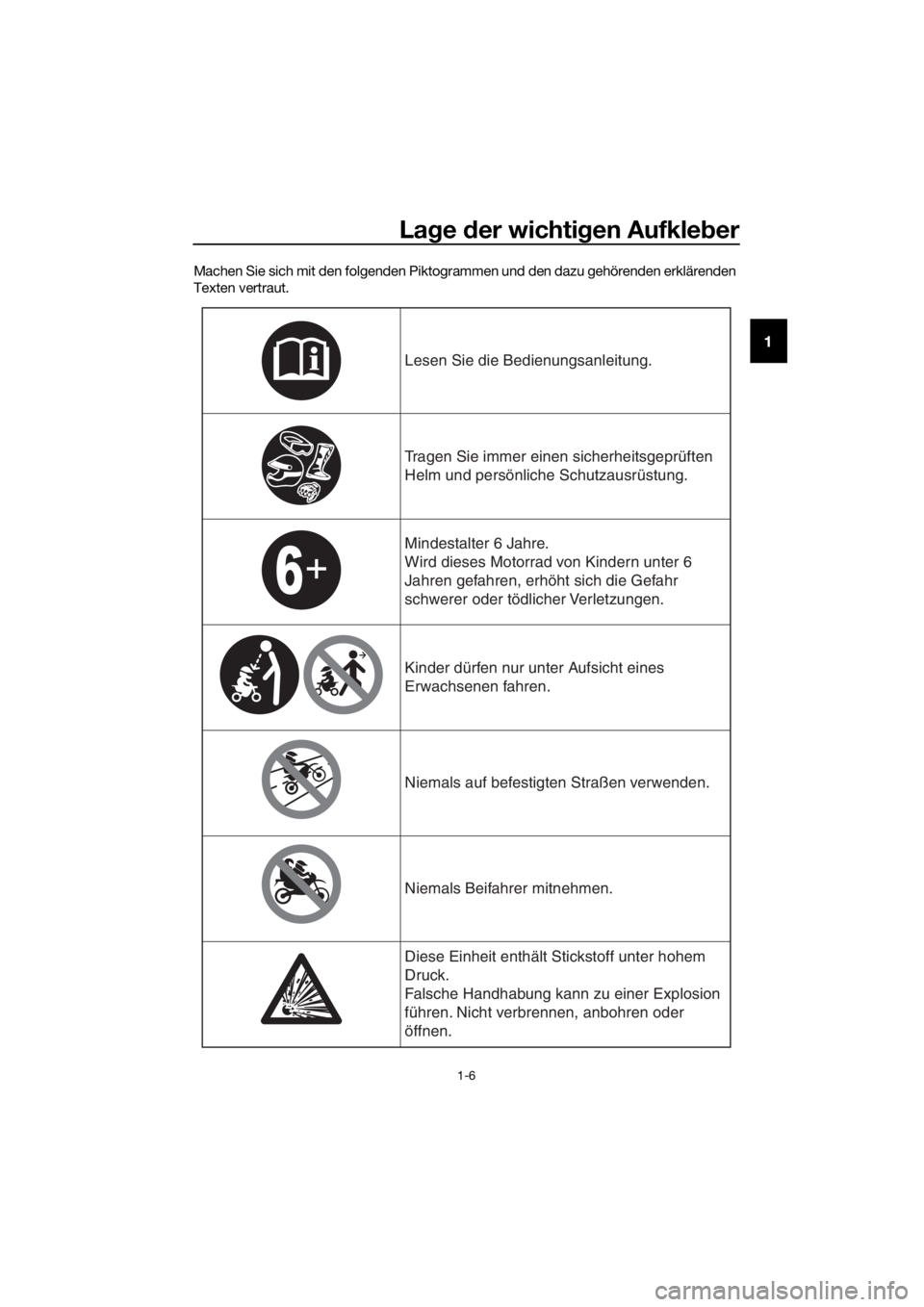

Machen Sie sich mit den folgenden Piktogrammen und den dazu gehörenden erklärenden
Texten vertraut.
Lesen Sie die Bedienungsanleitung.
Tragen Sie immer einen sicherheitsgeprüften
Helm und persönliche Schutzausrüstung.
Mindestalter 6 Jahre.
Wird dieses Motorrad von Kindern unter 6
Jahren gefahren, erhöht sich die Gefahr
schwerer oder tödlicher Verletzungen.
Kinder dürfen nur unter Aufsicht eines
Erwachsenen fahren.
Niemals auf befestigten Straßen verwenden.
Niemals Beifahrer mitnehmen.
Diese Einheit enthält Stickstoff unter hohem
Druck.
Falsche Handhabung kann zu einer Explosion
führen. Nicht verbrennen, anbohren oder
öffnen.
UB5185G0.book Page 6 Tuesday, May 21, 2019 10:33 AM

Lage der wichti gen Aufkle ber
1-7
1

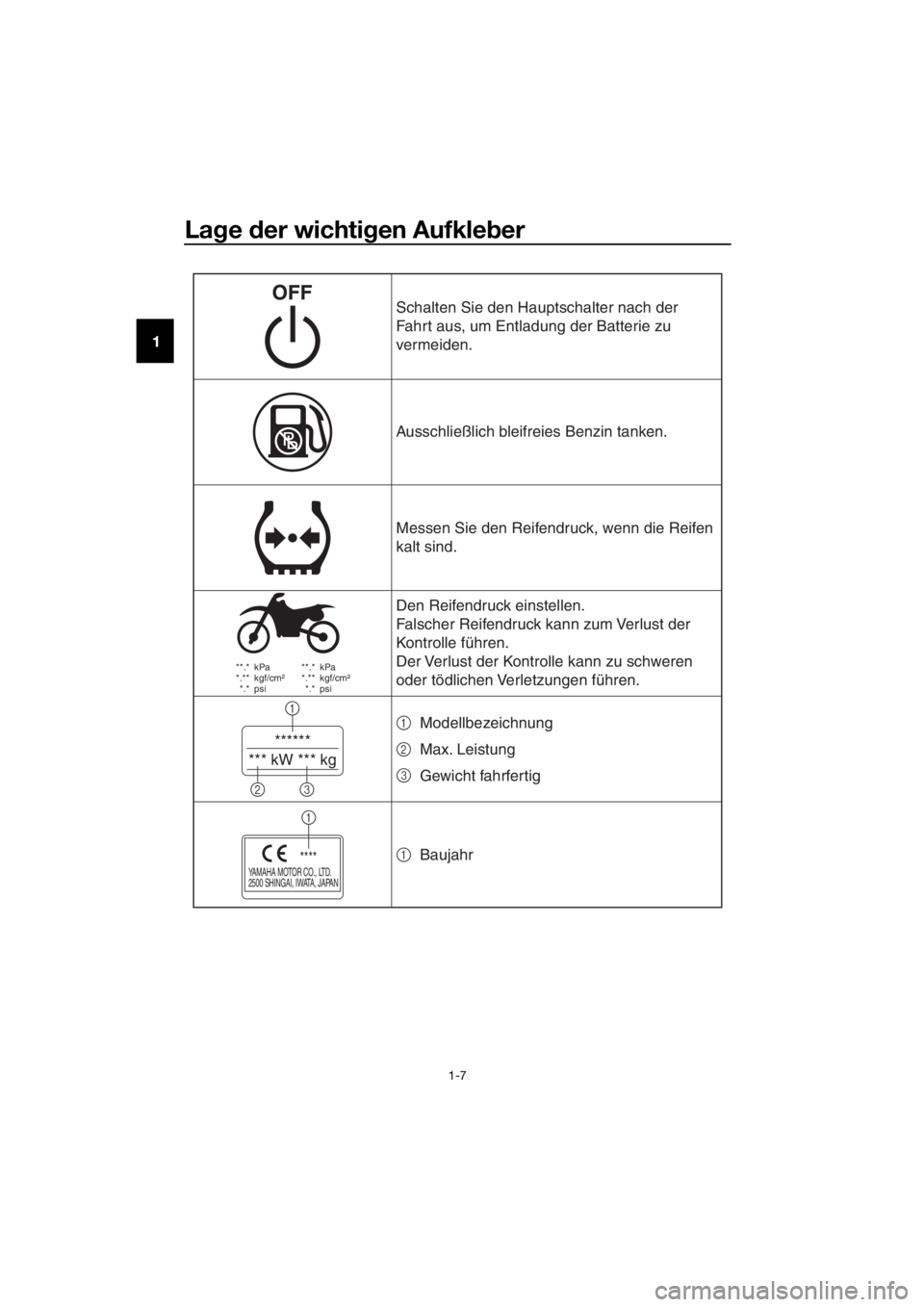

**.* kPa
*.** kgf/cm²
*.* psi **.* kPa
*.** kgf/cm²
*.* psi
******
*** kW *** kg
1
23
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN****
1
Ausschließlich bleifreies Benzin tanken.
Messen Sie den Reifendruck, wenn die Reifen
kalt sind.
Den Reifendruck einstellen.
Falscher Reifendruck kann zum Verlust der
Kontrolle führen.
Der Verlust der Kontrolle kann zu schweren
oder tödlichen Verletzungen führen.
1
2
3 Modellbezeichnung
Max. Leistung
Gewicht fahrfertig
1 Baujahr
Schalten Sie den Hauptschalter nach der
Fahrt aus, um Entladung der Batterie zu
vermeiden.
