2020 YAMAHA TRACER 900 GT ECO mode

Commandes et instruments
3-29
3
Activation du système d e régulation an-
tipatinage
AVERTISSEMENT
FWA15441
Veiller à arrêter le véhicule afin d’effec-
tuer tout réglage du système de régula-
tion antipatinage. Un réglage effectué
pen dant la con duite risque d e distraire le
con ducteur et augmente ainsi les ris-
ques d ’accident.Les réglages TCS peuvent être modifiés
uniquement lorsque le véhicule est à l’arrêt
et que le papillon des gaz est fermé.
 Appuyer sur le contacteur TCS “ ”
pour activer le réglage TCS “1” ; ap-
puyer de nouveau sur l’interrupteur
TCS “ ” pour activer le réglage TCS
“2”.
 Appuyer sur le contacteur TCS “ ”
pendant deux secondes pour désacti-
ver le système de régulation antipati-
nage.
 Appuyer de nouveau sur le contacteur
TCS “ ” pour réactiver le système
de régulation antipatinage (le précé-
dent réglage TCS est rétabli). Réactivation
du système d e régulation
antipatinage
Le système de régulation antipatinage est
automatiquement désactivé lorsque :  la roue avant ou la roue arrière se sou-
lève pendant la conduite.
 un patinage excessif de la roue arrière
est détecté pendant la conduite.
 l’une des roues est tournée alors que
le contacteur à clé est sur ON (pen-
dant une opération d’entretien, par
exemple).
Si le système de régulation antipatinage est
désactivé, le témoin “ ” et le témoin
d’alerte “ ” s’allument.
Le cas échéant, essayer de réactiver le sys-
tème comme suit. 1. Arrêter le véhicule et tourner le
contacteur à clé sur la position arrêt.
2. Attendre quelques secondes, puis ac- tiver le contacteur à clé.
3. Le témoin “ ” doit s’éteindre et le
système doit être activé.
N.B.Si le témoin “ ” reste allumé après la
réactivation, il reste possible d’utiliser le vé-
hicule, mais il faut le faire contrôler par un
concessionnaire Yamaha dès que possi-
ble.4. Faire contrôler le véhicule et désacti-ver le témoin d’alerte “ ” par un
concessionnaire Yamaha.
1. Témoin du système de régulation antipatinage “ ”
2. Afficheur TCS
3. Témoin d’alerte de panne du moteur “ ”
km
TRIP-2 TRIP-1
1234.5 1234.5
km
1N2km/h
1000 r/minQS
12 :
00 EECOF2/1
MODE-STD
TCS 1
In °C 25
3
1
2
UB1JF1F0.book Page 29 Thursday, October 4, 2018 3:31 PM

Utilisation et conseils importants concernant le pilotage
5-2
5
Le témoin indicateur de position de
point mort doit s’allumer lorsque la
boîte de vitesses est au point mort.ATTENTION
FCA24110
Si un témoin ou un témoin d’alerte ne
fonctionne pas comme in diqué ci- des-
sus, faire contrôler le véhicule par un
concessionnaire Yamaha.3. Mettre la boîte de vitesses au point mort.
4. Appuyer sur le contacteur du démarreur “ ” afin de lancer le mo-
teur à l’aide du démarreur.
Relâcher le contacteur du démarreur
lorsque le moteur démarre ou après 5
secondes. Attendre 10 secondes
avant d’appuyer de nouveau sur le
contacteur pour permettre le rétablis-
sement de la tension de la batterie.ATTENTION
FCA11043
En vue de prolonger la durée de service
d u moteur, ne jamais accélérer à l’excès
tant que le moteur est froid !
FAU84370
Passage de rapportsLa boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.N.B. Pour passer au point mort ( ), enfon-
cer le sélecteur à plusieurs reprises
jusqu’à ce qu’il arrive en fin de course,
puis le relever légèrement.
 Ce modèle est équipé d’un système
de passage rapide des rapports. (Voir
page 3-25.)
ATTENTION
FCA23990
Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d ’endom-
mager la boîte de vitesses.
 Sauf en cas de passage vers un
rapport supérieur avec le système
d e passage rapi de des rapports,
toujours débrayer avant de changer
d e vitesse afin d ’éviter d’en domma-
ger le moteur, la boîte de vitesses et
la transmission, qui ne sont pas
conçus pour résister au choc infligé
par un passage en force des vi-
tesses.
FAU85370
Démarrage et accélération 1. Actionner le levier d’embrayage pour
débrayer.
2. Engager la première vitesse. Le té- moin de point mort doit s’éteindre.
1. Positions des pignons
2. Sélecteur au pied
2
1
1
N 2 3 4
5
6
UB1JF1F0.book Page 2 Thursday, October 4, 2018 3:31 PM

Entretien périodique et réglage
6-12
6
FAU36112
Absorbeur de vapeurs d ’essenceCe modèle est équipé d’un absorbeur de
vapeurs d’essence pour empêcher la dissi-
pation de ces vapeurs dans l’atmosphère.
Avant d’utiliser le véhicule, effectuer les vé-
rifications suivantes :
 S’assurer du branchement correct de
chaque durite.
 S’assurer de l’absence de fissures ou
d’endommagement au niveau de cha-
que durite et de l’absorbeur de va-
peurs d’essence. Remplacer si néces-
saire.
 S’assurer que l’absorbeur de vapeurs
d’essence n’est pas obstrué et, si né-
cessaire, le nettoyer.
FAU1990G
Huile moteurLe niveau d’huile du moteur doit être
contrôlé régulièrement . Il convient égale-
ment de changer l’huile et de remplacer la
cartouche du filtre à huile aux fréquences
spécifiées dans le tableau des entretiens
périodiques.ATTENTION
FCA11621
 Ne pas mélanger d’a dditif chimique
à l’huile afin d’éviter tout patinage
d e l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles d e grade die-
sel “CD” ni d es huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé. 
S’assurer qu’aucune crasse ou ob-
jet ne pénètre dans le carter mo-
teur.
Contrôle du niveau d ’huile moteur
1. Après avoir fait chauffer le moteur, at- tendre quelques minutes que le ni-
veau d’huile se stabilise pour un relevé
précis.
2. Le véhicule se trouvant sur une sur- face plane, le maintenir à la verticale
pour un relevé précis.
3. Vérifier par le hublot de contrôle situé du côté inférieur droit du carter mo-
teur.

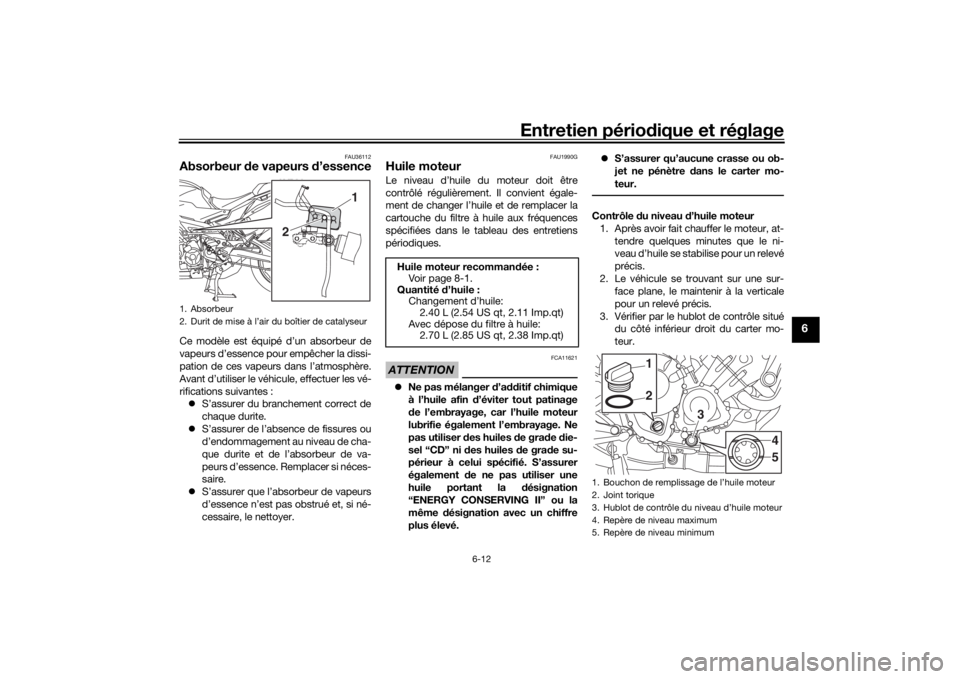

1. Absorbeur
2. Durit de mise à l’air du boîtier de catalyseur
1
2
Huile moteur recomman dée :
Voir page 8-1.
Quantité d’huile :
Changement d’huile:
2.40 L (2.54 US qt, 2.11 Imp.qt)
Avec dépose du filtre à huile: 2.70 L (2.85 US qt, 2.38 Imp.qt)
1. Bouchon de remplissage de l’huile moteur
2. Joint torique
3. Hublot de contrôle du niveau d’huile moteur
4. Repère de niveau maximum
5. Repère de niveau minimum
21
3
45
UB1JF1F0.book Page 12 Thursday, October 4, 2018 3:31 PM

Soin et remisage de la moto
7-3
7
systèmes d’échappement en acier
inoxydable les décolorations dues à la
chaleur.
4. Appliquer un spray de protection anti- corrosion sur toutes les pièces métal-
liques, y compris les surfaces chro-
mées ou nickelées.
AVERTISSEMENT ! Ne pas appli-
quer de silicone ni d’huile en spray
sur les sièges, les poignées, les re-
pose-pie ds en caoutchouc ou les
ban des de roulement d es pneus.
Ces pièces d eviendraient glis-
santes, ce qui pourrait provoquer
une perte d e contrôle. Nettoyer soi-
gneusement la surface de ces élé-
ments avant d ’utiliser le véhicule.[FWA20650]
5. Traiter les pièces en caoutchouc, vi-
nyle et plastique non peintes avec un
produit d’entretien approprié.
6. Retoucher les griffes et légers coups occasionnés par les gravillons, etc.
7. Cirer toutes les surfaces peintes avec une cire non abrasive ou utiliser un
spray de finition pour moto.
8. Une fois le nettoyage terminé, démar- rer le moteur et le laisser tourner au ra-
lenti pendant plusieurs minutes pour
aider à sécher l’humidité restante. 9. Si la lentille de phare s’est embuée,
démarrer le moteur et allumer le phare
pour aider à éliminer l’humidité.
10. Veiller à ce que le véhicule soit parfai- tement sec avant de le remiser ou de
le couvrir.
ATTENTION
FCA26320
Ne pas appliquer d e cire sur les piè-
ces en caoutchouc ou en plastique
non peintes.
 Ne pas utiliser d e produits de polis-
sage abrasifs, car ceux-ci attaquent
la peinture.
 Faire preuve d e modération lors d e
l’application de cire et d e produits
en spray. Essuyer l’excé dent après
chaque application.
AVERTISSEMENT
FWA20660
Des impuretés restant sur les freins ou
les pneus peuvent provoquer une perte
d e contrôle.
 Vérifier qu’il n’y a ni lubrifiant ni cire
sur les freins ou les pneus.
 Si nécessaire, laver les pneus à
l’eau savonneuse chau de. 
Le cas échéant, nettoyer les dis-
ques et les plaquettes de frein à
l’aid e de nettoyant freins ou d’acé-
tone.
 Avant de con duire à vitesse élevée,
effectuer un test de con duite afin d e
vérifier le freinage et la prise de vi-
rages.
UB1JF1F0.book Page 3 Thursday, October 4, 2018 3:31 PM

Soin et remisage de la moto
7-4
7
FAU83472
RemisageToujours remiser le véhicule dans un en-
droit sec et tempéré. Si nécessaire, le pro-
téger contre la poussière à l’aide d’une
housse poreuse. S’assurer que le moteur et
le système d’échappement ont refroidi
avant de couvrir le véhicule. Si le véhicule
est souvent inutilisé pendant plusieurs se-
maines, il est recommandé d’utiliser un sta-
bilisateur de carburant de qualité après
chaque ravitaillement en carburant.ATTENTION
FCA21170
 Entreposer le véhicule d ans un en-
d roit mal aéré ou le recouvrir d’une
bâche alors qu’il est mouillé provo-
queront des infiltrations et de la
rouille.
 Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mi des, des étables (en raison de la
présence d’ammoniaque) et à
proximité de pro duits chimiques.Remisage de longue d urée
Avant de remiser le véhicule pendant une
longue durée (60 jours ou plus) : 1. Effectuer toutes les réparations né- cessaires et tout entretien en suspens. 2. Suivre toutes les instructions de la
section Soin de ce chapitre.
3. Faire le plein de carburant, en ajoutant un stabilisateur de carburant confor-
mément au mode d’emploi du produit.
Faire tourner le moteur pendant 5 mi-
nutes afin de distribuer le carburant
traité dans le circuit d’alimentation.
4. Pour les véhicules équipés d’un robi- net de carburant : Tourner la manette
du robinet de carburant à la position
d’arrêt.
5. Pour les véhicules équipés d’un carburateur : Pour éviter l’accumula-
tion de dépôts de carburant, vidanger
dans un récipient propre le carburant
contenu dans la cuve à niveau
constant du carburateur. Resserrer le
boulon de vidange et verser de nou-
veau le carburant dans le réservoir.
6. Utiliser une huile à brumiser de qualité conformément aux instructions du
produit pour protéger les composants
internes du moteur contre la corro-
sion. En l’absence d’huile à brumiser,
procéder comme suit pour chaque cy-
lindre.a. Retirer le capuchon de bougie et déposer la bougie.
b. Verser une cuillerée à café d’huile moteur dans l’orifice de bougie. c. Remonter le capuchon de bougie
sur la bougie et placer cette der-
nière sur la culasse de sorte que
ses électrodes soient mises à la
masse. (Cette technique permet-
tra de limiter la production d’étin-
celles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi du cylindre.)
AVERTISSEMENT ! Avant de
faire tourner le moteur, veiller à
mettre les électro des de bougie
à la masse afin d’éviter la pro-
d uction d’étincelles, car celles-
ci pourraient être à l’origine de
d égâts et de brûlures.
[FWA10952]
e. Retirer le capuchon de la bougie,
installer cette dernière et monter
ensuite le capuchon.
7. Lubrifier tous les câbles de com- mande, les pivots, les leviers et les pé-
dales, ainsi que la béquille latérale et
la béquille centrale (le cas échéant).
8. Vérifier et régler la pression de gon-
flage des pneus, puis élever le véhi-
cule de sorte qu’aucune de ses roues
ne repose sur le sol. S’il n’est pas pos-
sible d’élever les roues, les tourner
UB1JF1F0.book Page 4 Thursday, October 4, 2018 3:31 PM

Caractéristiques
8-1
8
Dimensions:Longueur hors tout:2160 mm (85.0 in)
Largeur hors tout:
850 mm (33.5 in)
Hauteur hors tout: 1375/1430 mm (54.1/56.3 in)
Hauteur de la selle: 850/865 mm (33.5/34.1 in)
Empattement:
1500 mm (59.1 in)
Garde au sol: 135 mm (5.31 in)
Rayon de braquage minimum: 3.0 m (9.84 ft)Poi ds:Poids à vide:
215 kg (474 lb)Moteur:Cycle de combustion:
4 temps
Circuit de refroidissement: Refroidissement liquide
Dispositif de commande des soupapes: Double ACT
Disposition du ou des cylindres:
En ligne
Nombre de cylindres: 3 cylindres
Cylindrée: 847 cm3
Alésage × course:
78.0 × 59.1 mm (3.07 × 2.33 in) Système de démarrage:
Démarreur électrique
Huile moteur:Marque recommandée :
Viscosités SAE:10W-40
Classification d’huile moteur recommandée:
API Service de type SG et au-delà, norme
JASO MA
Quantité d’huile moteur:
Changement d’huile: 2.40 L (2.54 US qt, 2.11 Imp.qt)
Avec dépose du filtre à huile:
2.70 L (2.85 US qt, 2.38 Imp.qt)Quantité de liqui de de refroi dissement:Vase d’expansion (jusqu’au repère de niveau
maximum):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiateur (circuit compris): 1.93 L (2.04 US qt, 1.70 Imp.qt)Carburant:Carburant recommandé:Essence super sans plomb (essence-
alcool [E10] acceptable)
Capacité du réservoir: 18 L (4.8 US gal, 4.0 Imp.gal)
Quantité de la réserve: 2.6 L (0.69 US gal, 0.57 Imp.gal)
Injection de carburant:Corps de papillon d’accélération:
Repère d’identification: B1J1 00Transmission:Rapport de démultiplication:
1re:
2.667 (40/15)
2e: 2.000 (38/19)
3e: 1.619 (34/21)
4e: 1.381 (29/21)
5e: 1.190 (25/21)
6e: 1.037 (28/27)
Pneu avant:Type: Sans chambre (Tubeless)
Taille: 120/70ZR17 M/C (58W)
Fabricant/modèle:
DUNLOP/D222FPneu arrière:Type:Sans chambre (Tubeless)
Taille:
180/55ZR17 M/C (73W)
Fabricant/modèle: DUNLOP/D222
UB1JF1F0.book Page 1 Thursday, October 4, 2018 3:31 PM

10-1
10
Index
AAbsorbeur de vapeurs d’essence......... 6-12
Accroche-casque ................................. 3-36
Affichage, écran menu.......................... 3-14
Afficheur, écran principal...................... 3-10
Ampoule d’éclairage de plaque
d’immatriculation, remplacement....... 6-36
Avertisseur, contacteur .......................... 3-4BBatterie ................................................. 6-31
Béquille latérale .................................... 3-43
Béquilles centrale et latérale, contrôle et lubrification..................................... 6-29
Bougies, contrôle ................................. 6-11
Bras oscillant, lubrification des
pivots.................................................. 6-29CCâbles, contrôle et lubr ification............ 6-27
Cache, dépose et repose ..................... 6-10
Caractéristiques ..................................... 8-1
Carburant.............................................. 3-30
Carburant, économies ............................ 5-3
Chaîne de transmission, nettoyage
et graissage ........................................ 6-26
Chaîne de transmission, tension .......... 6-24
Clignotant, remplacement d’une
ampoule ............................................. 6-35
Clignotants, contacteur .......................... 3-4
Combiné ressort-amortisseur,
réglage ............................................... 3-41
Combinés de contacteurs ...................... 3-3
Commutateur de mode de conduite ...... 3-4
Commutateurs du régulateur de vitesse .................................................. 3-4 Commutateur TCS ................................. 3-4
Compartiment de rangement ............... 3-37
Connecteur de diagnostic ...................... 9-2
Connecteur pour accessoire CC.......... 3-43
Consignes de sécurité ........................... 1-1
Contacteur à clé/serrure antivol ............. 3-2
Contacteur arrêt/marche/démarrage ..... 3-4
Contacteurs de feu stop ...................... 6-22
Coupe-circuit d’allumage..................... 3-44
DDémarrage du moteur ............................ 5-1
Dépannage, schémas de diagnostic.... 6-38
Direction, contrôle ................................ 6-30
D-mode (mode de conduite) ................ 3-24
Durite de trop-plein du réservoir de
carburant ........................................... 3-32EÉclairage du véhicule ........................... 6-35
Emplacement des éléments................... 2-1
Enregistrement des données, véhicule ................................................ 9-2
Entretien ................................................. 7-1
Entretien du système de contrôle des gaz d’échappement ...................... 6-3
Entretiens et graissages, périodiques .... 6-5
Étiquette des codes du modèle ............. 9-1FFaisceau des phares, réglage .............. 3-38
Feux de détresse, contacteur ................ 3-4
Filtre à air, élément............................... 6-16
Fourche, contrôle ................................. 6-30
Fourche, réglage .................................. 3-38
Frein, contrôle de la garde du levier .... 6-21
Frein, levier ........................................... 3-26 Frein, pédale ......................................... 3-26
Fusibles, remplacement ....................... 6-32
GGarde du levier d’embrayage,
réglage................................................ 6-21HHauteur de la selle du pilote, réglage ... 3-34
Huile moteur ......................................... 6-12IImmobilisateur antivol............................. 3-1
Inverseur feu de route/feu de croisement/Contacteur d’appel de
phare .................................................... 3-3JJeu de soupape .................................... 6-17LLevier d’embrayage .............................. 3-25
Leviers de frein et d’embrayage, contrôle et lubrification ....................... 6-28
Liquide de frein, changement ............... 6-24
Liquide de frein, contrôle du niveau ..... 6-23
Liquide de refroidissement ................... 6-15MMoteur, numéro de série ........................ 9-1NNuméros d’identification......................... 9-1PPannes, diagnostic ............................... 6-36
Pare-brise ............................................. 3-37
Passage de rapports .............................. 5-2
Pédale de frein et sélecteur, contrôle et lubrification ..................................... 6-27
Pièces de couleur mate .......................... 7-1
Plaquettes de frein, contrôle................. 6-22
UB1JF1F0.book Page 1 Thursday, October 4, 2018 3:31 PM
