Funktionen der Instru mente un d Be dienun gselemente
3-2
3
GAU10474

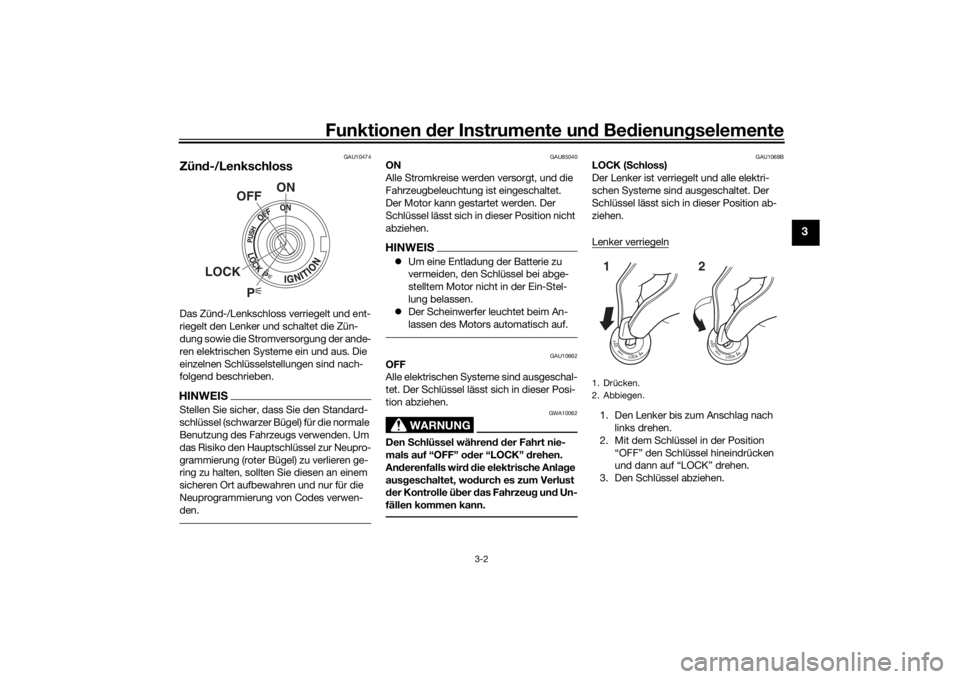

Zün d-/LenkschlossDas Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.HINWEISStellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrze ugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-
den.
GAU85040
ON
Alle Stromkreise werden versorgt, und die
Fahrzeugbeleuchtung ist eingeschaltet.
Der Motor kann gestartet werden. Der
Schlüssel lässt sich in dieser Position nicht
abziehen.HINWEIS Um eine Entladung der Batterie zu
vermeiden, den Schlüssel bei abge-
stelltem Motor nicht in der Ein-Stel-
lung belassen.
 Der Scheinwerfer leuchtet beim An-
lassen des Motors automatisch auf.
GAU10662
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA10062
Den Schlüssel währen d d er Fahrt nie-
mals auf “OFF” o der “LOCK” drehen.
An derenfalls wir d d ie elektrische Anlag e
aus geschaltet, wo durch es zum Verlust
d er Kontrolle ü ber das Fahrzeu g un d Un-
fällen kommen kann.
GAU1068B
LOCK ( Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach links drehen.
2. Mit dem Schlüssel in der Position “OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.
P
ON
OFF
LOCK
1. Drücken.
2. Abbiegen.12
UB5CG1G0.book Page 2 Monday, August 6, 2018 9:55 AM

Funktionen der Instru mente un d Be dienun gselemente
3-3
3
HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.Lenker entriegelnAus der Position “LOCK” den Schlüssel hi-
neindrücken und auf “OFF” drehen.
GAU59680
(Parken)
Die Warnblinkanlage und die Blinker kön-
nen eingeschaltet werden, aber alle ande-
ren elektrischen Anlagen sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser
Position abziehen. Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA20760
Durch Verwen
dung d er Warn blinkanla ge
o der der Blinker ü ber einen län geren
Zeitraum wir d d ie Batterie entla den.
GAU4939G

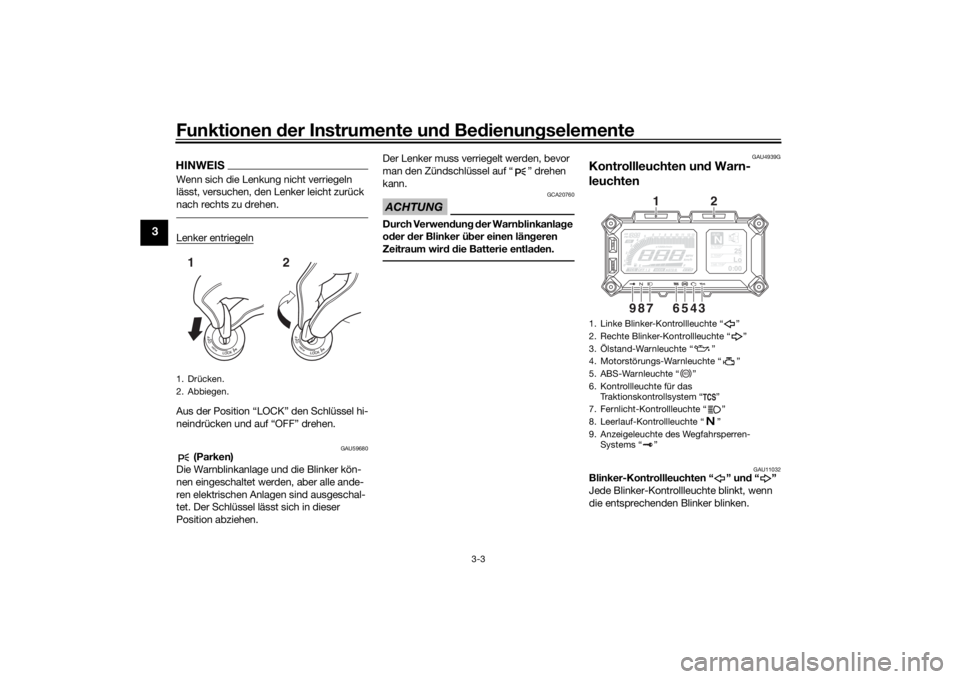

Kontrollleuchten un d Warn-
leuchten
GAU11032
Blinker-Kontrollleuchten “ ” un d“”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
1. Drücken.
2. Abbiegen.12
1. Linke Blinker-Kontrollleuchte “ ”
2. Rechte Blinker-Kontrollleuchte “ ”
3. Ölstand-Warnleuchte “ ”
4. Motorstörungs-Warnleuchte “ ”
5. ABS-Warnleuchte “ ”
6. Kontrollleuchte für das Traktionskontrollsystem “ ”
7. Fernlicht-Kontrollleuchte “ ”
8. Leerlauf-Kontrollleuchte “ ”
9. Anzeigeleuchte des Wegfahrsperren- Systems “ ”
GEARN
25
A.TEMP °C
Lo
C.TEMP°C
0:00
TIME TRIP
3456
789
1
2
ABS
UB5CG1G0.book Page 3 Monday, August 6, 2018 9:55 AM

Funktionen der Instrumente und Bedienungselemente
3-4
3
GAU11061
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11259
Ölstand-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motorölstand auf. Um Motorschäden
zu vermeiden, sollte das Motoröl so schnell
wie möglich nachgefüllt werden.
Trotz korrektem Ölstand kann es vorkom-
men, dass die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert,
was unter diesen Umständen normal ist.
Falls im Ölstand-Prüfstromkreis ein Prob-
lem erkannt wird, blinkt die Ölstand-Warn-
leuchte wiederholt. In diesem Fall das Fahr-
zeug von einer Yamaha-Fachwerkstatt
überprüfen lassen.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte diese Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Schaltet
sich die Leuchte nicht ein oder bleibt sie eingeschaltet, nachdem bestätigt wurde,
dass der Ölstand korrekt ist (siehe Seite
6-11), sollten Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-
sen.
GAU73172
Motorstörungs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor- oder einem anderen Fahrzeug-Re-
gelsystem ein Problem erkannt wird. Las-
sen Sie in diesem Fall das On-Board-Diag-
nosesystem von einer Yamaha-
Fachwerkstatt überprüfen.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-
sen.
GAU69892
ABS-Warnleuchte “ ”
Diese Warnleuchte leuchtet beim ersten
Einschalten des Fahrzeugs auf und erlischt
nach Fahrtbeginn. Wenn diese Warnleuch-
te während des Fahrens aufleuchtet, arbei-
tet das Antiblockiersystem möglicherweise
nicht korrekt. (Siehe Seite 3-21.)
HINWEISFalls die Leuchte überhaupt nicht aufleuch-
tet, oder wenn die Leuchte nach Erreichen
einer Geschwindigkeit von 10 km/h (6 mi/h)
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-
sen.
WARNUNG
GWA16041
Wenn die ABS-Warnleuchte nicht er-
lischt, sobald eine Geschwindigkeit von
10 km/h (6 mi/h) oder mehr erreicht ist,
oder wenn die Warnleuchte während der
Fahrt aufleuchtet oder blinkt, wechselt
das Bremssystem auf den konventionel-
len Bremsvorgang. In jedem dieser ge-
nannten Fälle, oder wenn die Warn-
leuchte überhaupt nicht aufleuchtet,
bremsen Sie mit besonderer Vorsicht,
um ein mögliches Blockieren der Räder
während einer Notbremsung zu vermei-
den. Lassen Sie das das Bremssystem
und die Stromkreise sobald wie möglich
von einer Yamaha-Fachwerkstatt über-
prüfen.
ABS
UB5CG1G0.book Page 4 Monday, August 6, 2018 3:33 PM

Funktionen der Instru mente un d Be dienun gselemente
3-12
3
Diese Funktion berechnet den momenta-
nen Kraftstoffverbrauch (Kraftstoffwirt-
schaftlichkeit) unter den momentanen
Fahrbedingungen. Die momentane Kraft-
stoffverbrauchsanzeige kann auf “km/L”
oder “L/100km” eingestellt werden; oder
wenn Meilen ausgewählt sind, wird “MPG”
angezeigt.
 Im Modus “km/L” wird die Fahrstre-
cke angezeigt, die mit einer Kraftstoff-
menge von 1.0 L zurückgelegt werden
kann.
 Im Modus “L/100km” wird die benö-
tigte Kraftstoffmenge angezeigt, um
100 km weit zu fahren.
 Im Modus “MPG” wird die Fahrstre-
cke angezeigt, die mit einer Kraftstoff-
menge von 1.0 Imp.gal zurückgelegt
werden kann.HINWEISBei einer Geschwindigkeit von weniger als
10 km/h (6.0 mi/h) wird “_ _._” angezeigt.ACHTUNG
GCA15474
Im Falle einer Fehlfunktion wir d “– –.–”
fortlaufen d an gezei gt. Das Fahrzeu g von
einer Yamaha-Fachwerkstatt prüfen las-
sen.
Einstellmo dus
In diesem Modus können die Optionen der
Informationsanzeige eingestellt, ausge-
wählt oder zurückgestellt werden.HINWEIS Das Getriebe muss sich in Leerlauf-
stellung befinden und das Fahrzeug
muss stillstehen, wenn in diesem Mo-
dus Einstellungen geändert werden
sollen.
 Sobald ein Gang eingelegt oder der
Schlüssel auf “OFF” gedreht wird,
wird der Einstellmodus verlassen und
alle vorgenommenen Einstellungen
werden gespeichert.Den Menü-Wahlknopf “MENU” drücken
und 2 Sekunden lang halten, um in den Ein-
stellmodus zu gelangen. Um den Einstellm- odus zu verlassen und zur normalen Anzei-
ge zurückzukehren, den Menü-Wahlknopf
erneut drücken und 2 Sekunden lang hal-
ten.1. Einstellmodus-Anzeige
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
1
Anzei
ge Beschrei bun g
Mit dieser Funktion kön-
nen das Ölwechsel-Inter-
vall “OIL” (zurückgelegte
Strecke) und die War-
tungsintervalle “FREE-1”
und “FREE-2” überprüft
und zurückgestellt wer-
den.
Mit dieser Funktion kön-
nen Sie die Funktionen
“TIME–2” und “TIME–3”
prüfen und zurückstellen.
Diese Zeitspannen-Anzei-
gen zeigen die gesamte
Zeitspanne an, die der
Zündschlüssel in Stellung
“ON” war. Wenn der Zünd-
schlüssel auf “OFF” ge-
dreht wird, werden die Ta-
gesfahrzeitzähler
angehalten, aber nicht zu-
rückgestellt. Die maximale
Zeitspanne, die angezeigt
werden kann, ist 99:59.
Wenn die Anzeige eines
Tagesfahrzeitzählers 100
Stunden erreicht, wird sie
automatisch auf 0:00 zu-
rückgestellt und beginnt
neu zu zählen.MaintenanceTime Trip
UB5CG1G0.book Page 12 Monday, August 6, 2018 9:55 AM

Funktionen der Instru mente un d Be dienun gselemente
3-13
3
Rückstellung der Wartungszähler1. Den Wahlknopf verwenden, um
“Maintenance” auszuwählen. 2. Den Menü-Wahlknopf drücken, und
dann den “RESET”-Knopf drücken,
um das Element auszuwählen, das zu-
rückgestellt werden soll.
3. Während das ausgewählte Element blinkt, den “RESET”-Knopf 2 Sekun-
den lang drücken.
4. Den Menü-Wahlknopf drücken, um
zum Einstellmodus-Menü zurückzu-
kehren. Prüfen und Zurückstellen von “TIME–2”
und “TIME–3”1. Den Wahlknopf verwenden, um “Time
Trip” auszuwählen.
2. Den Menü-Wahlknopf drücken, um “TIME–2” und “TIME–3” anzuzeigen.
Zum Zurückstellen einer Zeitspanne
den “RESET”-Knopf verwenden, um
das Element auszuwählen, das zu-
rückgesetzt werden soll.
Mit dieser Funktion kön-
nen Sie die Anzeigeeinhei-
ten für den Kraftstoffver-
brauch zwischen
Kilometer und Meilen um-
schalten. Wenn Kilometer
ausgewählt sind, können
die Anzeigeeinheiten für
den Kraftstoffverbrauch
zwischen “L/100km” und
“km/L” umgeschaltet wer-
den.
Mit dieser Funktion kön-
nen Sie die in 3 Informati-
onsanzeigen dargestellten
Elemente umschalten.
Mit dieser Funktion kön-
nen Sie die Helligkeit der
Multifunktionsmesser-
Konsole einstellen.
Mit dieser Funktion kön-
nen Sie die Uhrzeit einstel-
len.
Mit dieser Funktion kön-
nen Sie alle Elemente zu-
rückstellen, mit Ausnah-
me des Kilometerzählers
und der Uhr.
UnitDisplayBrightnessClockAll Reset
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
20
OIL km
10
FREE-1km
10
FREE-2kmMaintenance
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll ResetTIME-2
0:07
TIME-3
0:07
Time Trip
UB5CG1G0.book Page 13 Monday, August 6, 2018 9:55 AM

Funktionen der Instru mente un d Be dienun gselemente
3-14
3
3. Während das ausgewählte Element
blinkt, den “RESET”-Knopf 2 Sekun-
den lang drücken.
4. Den Menü-Wahlknopf drücken, um zum Einstellmodus-Menü zurückzu-
kehren.
Einheiten auswählen1. Den Wahlknopf verwenden, um “Unit” auszuwählen.
2. Den Menü-Wahlknopf drücken. Die Einheiten-Einstellung wird angezeigt.
HINWEISKilometer weiter ausgewählt halten:
Weiter mit Schritt 5.
 Meilen oder Kilometer auswählen: Mit
Schritt 3 fortfahren.3. Den Menü-Wahlknopf drücken, dann
mit dem Wahlknopf zwischen “km”
oder “mile” umschalten, und dann den
Menü-Wahlknopf drücken, um die
Auswahl zu bestätigen.
HINWEISWenn Kilometer ausgewählt sind,
können “L/100km” oder “km/L” als
Anzeigeeinheiten für den Kraftstoff-
verbrauch eingestellt werden. Mit
Schritt 4 fortfahren.
 Wenn Meilen ausgewählt sind, wer-
den die Anzeigeeinheiten für den
Kraftstoffverbrauch auf “MPG” einge-
stellt. Weiter mit Schritt 6.4. Mit dem Wahlknopf von “km or mile”
auf “km/L or L/100km” umschalten.
5. Den Menü-Wahlknopf drücken, dann
mit dem Wahlknopf zwischen “km/L”
und “L/100km” umschalten, und dann
den Menü-Wahlknopf drücken, um
die Auswahl zu bestätigen.
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
UB5CG1G0.book Page 14 Monday, August 6, 2018 9:55 AM

Funktionen der Instru mente un d Be dienun gselemente
3-15
3
6. Den Wahlknopf verwenden, um “ ”
auszuwählen, und dann den Menü-
Wahlknopf drücken, um zum Einstell-
modus-Menü zurückzukehren.
Die Anzeigeelemente auswählen1. Den Wahlknopf verwenden, um “Dis- play” auszuwählen. 2. Den Menü-Wahlknopf drücken, dann
den Wahlknopf verwenden, um die zu
ändernde Anzeige auszuwählen, und
dann den Menü-Wahlknopf erneut
drücken.
3. Den Wahlknopf verwenden, um das zu ändernde Element auszuwählen,
und dann den Menü-Wahlknopf drü-
cken. 4. Den Wahlknopf verwenden, um das
anzuzeigende Element auszuwählen,
und dann den Menü-Wahlknopf drü-
cken.
5. Nach Abschluss der Einstellungsän- derungen den Wahlknopf verwenden,
um “ ” auszuwählen, und dann den
Menü-Wahlknopf drücken, um zur
vorherigen Anzeige zurückzukehren.
Unitkm or mile
km
km/L or L/100km
km/L
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
Display
Display-1Display-2Display-3
Display-11-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
UB5CG1G0.book Page 15 Monday, August 6, 2018 9:55 AM

Funktionen der Instru mente un d Be dienun gselemente
3-16
3
6. Den Wahlknopf verwenden, um “ ”
auszuwählen, und dann den Menü-
Wahlknopf drücken, um zum Einstell-
modus-Menü zurückzukehren.
Helligkeit des Anzeigeinstruments einstel-len1. Den Wahlknopf verwenden, um “Brightness” auszuwählen.
2. Den Menü-Wahlknopf drücken. 3. Den Wahlknopf verwenden, um den
gewünschten Helligkeitspegel auszu-
wählen, und dann den Menü-Wahl-
knopf drücken, um zum Einstellmo-
dus-Menü zurückzukehren.
Einstellung der Uhr
1. Den Wahlknopf verwenden, um “Clock” auszuwählen.
2. Den Menü-Wahlknopf drücken. 3. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Wahlknopf einstel-
len.
4. Den Menü-Wahlknopf drücken, die Minutenanzeige beginnt zu blinken.
5. Den Wahlknopf verwenden, um die Minuten einzustellen.
6. Den Menü-Wahlknopf drücken, um
zum Einstellmodus-Menü zurückzu-
kehren.
Alle Anzeigeelemente zurückstellen
1. Den Wahlknopf verwenden, um “All Reset” auszuwählen.
Display
Display-1Display-2Display-3
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
BrightnessMENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
Clock
5
55
AM
UB5CG1G0.book Page 16 Monday, August 6, 2018 9:55 AM
