2020 YAMAHA TMAX ESP

DIC183
XP560E (TMAX)
XP560D (TMAX TECH MAX)
1
2
3
4
5
6
7
8
9
10
11
12
MANUAL DO UTILIZADOR
MOTOCICLO
Leia atentamente este manual
antes de utilizar este veículo.
Informações para o consumidorÍndice remissivoEspecificações
Cuidados e arrumação da scooter
Funções dos controlos e instrumentos
Características especiais Descrição
Sistema de chave inteligente
Informações relativas à segurança
Manutenção periódica e ajustes
Para sua segurança – verificações
prévias à utilização
Utilização e questões importantes relativas à condução
B3T-F8199-P0
[Portuguese (P)]

Informações importantes do manual
PAU10134
As informações particularmente importantes são distinguidas neste manual pelas notas seguintes:
*O produto e as especificações estão sujeitos a alterações sem aviso prévio. Este é o símbolo d
e alerta de segurança. É usa do para alertá-lo para potenciais perigos de
ferimentos. Respeite to das as mensagens de segurança assinala das com este símbolo para
evitar possíveis ferimentos ou morte.
Um AVISO in dica uma situação perigosa que, se não for evita da, pod e resultar em morte ou
ferimentos graves.
Uma PRECAUÇÃO in dica precauções especiais que devem ser a dota das para evitar danos
no veículo ou outros d anos materiais.
Uma NOTA fornece informações importantes para esclarecer ou simplificar os procedimentos.
AV I S O
PRECAUÇÃONOTA
UB3TP0P0.book Page 1 Wednesday, September 4, 2019 2:58 PM

ÍndiceInformações relativas à
segurança ......................................... 1-1
Outras recomendações para uma condução segura ........................ 1-5
Descrição .......................................... 2-1
Vista esquerda................................ 2-1
Vista direita ..................................... 2-2
Controlos e instrumentos ............... 2-3
Sistema de chave inteligente ......... 3-1
Sistema de chave inteligente ......... 3-1
Distância de operação do sistema da chave inteligente....... 3-2
Manuseamento da chave inteligente e da chave
mecânica..................................... 3-3
Chave inteligente ............................ 3-5
Substituição da bateria da chave inteligente.................................... 3-6
Ligar o veículo ................................ 3-7
Desligar o veículo ........................... 3-8
Bloquear a direção ......................... 3-9
Como bloquear o descanso central ....................................... 3-10
Acesso ao compartimento de
armazenagem e ao depósito
de combustível.......................... 3-11
Modo de estacionamento ............ 3-13 Características especiais
................ 4-1
Sistema de controlo de cruzeiro (XP560D) ...................................... 4-1
D-mode (modo de transmissão) ..... 4-3
Sistema de controlo de tração........ 4-4
Funções dos controlos e
instrumentos ..................................... 5-1
Interruptores do guiador ................. 5-1
Indicadores luminosos e luzes de advertência ............................. 5-2
Velocímetro ..................................... 5-5
Taquímetro ..................................... 5-5
Visor multifuncional ......................... 5-5
Alavanca do travão dianteiro ........ 5-18
Alavanca do travão traseiro .......... 5-18
Alavanca de bloqueio do travão traseiro ....................................... 5-19
Sistema de travão antibloqueio (ABS) .......................................... 5-19
Tampa do depósito de combustível ............................... 5-20
Combustível .................................. 5-21
Tubo de descarga do depósito
de combustível .......................... 5-23
Conversor catalítico ...................... 5-23
Compartimentos de
armazenagem ............................ 5-24
Para-vento (XP560E) ..................... 5-25
Espelhos retrovisores.................... 5-27
Amortecedor ................................. 5-27 Tomada CC auxiliar ..................... 5-29
Descanso lateral ........................... 5-29
Sistema de corte do circuito de
ignição ....................................... 5-30
Para sua segurança –
verificações prévias à utilização .... 6-1
Utilização e questões importantes
relativas à con dução ........................ 7-1
Rodagem do motor ........................ 7-1
Colocar o motor em
funcionamento ............................ 7-2
Arranque ......................................... 7-3
Aceleração e desaceleração .......... 7-3
Travagem ........................................ 7-3
Sugestões para a redução do
consumo de combustível ............ 7-4
Estacionamento .............................. 7-4
Manutenção perió dica e ajustes .... 8-1
Jogo de ferramentas ...................... 8-2
Tabelas de manutenção periódica ..................................... 8-3
Tabela de manutenção periódica para o sistema de controlo das
emissões ..................................... 8-3
Tabela de lubrificação e manutenção geral ....................... 8-5
Remoção e instalação dos painéis ....................................... 8-10UB3TP0P0.book Page 1 Wednesday, September 4, 2019 2:58 PM

Índice
Verificação das velas de ignição ... 8-12Lata ...............................................8-13
Óleo do motor e cartucho do
filtro de óleo ...............................8-13
Porquê Yamalube ..........................8-16
Refrigerante ...................................8-16
Substituição do elemento do filtro de ar do motor e limpeza
do tubo de inspeção ..................8-18
Verificação da velocidade de ralenti do motor..........................8-19
Verificação da folga do punho do acelerador .............................8-19
Folga das válvulas .........................8-19
Pneus ............................................8-20
Rodas de liga ................................8-22
Verificação da folga da alavanca
dos travões dianteiro e
traseiro .......................................8-22
Ajuste do cabo de bloqueio do
travão traseiro ............................8-23
Verificação do bloqueio do travão traseiro ............................8-24
Verificação das pastilhas dos travões da frente e de trás .........8-24
Verificar o nível de líquido dos
travões .......................................8-25
Mudança do líquido dos travões .......................................8-26
Correia de transmissão .................8-27 Verificação e lubrificação dos
cabos......................................... 8-28
Verificação e lubrificação do punho e do cabo do
acelerador ................................. 8-28
Lubrificação das alavancas do travão da frente e de trás .......... 8-28
Verificação e lubrificação do
descanso central e do
descanso lateral ........................ 8-29
Verificação da forquilha
dianteira..................................... 8-30
Verificação da direção .................. 8-30
Verificação dos rolamentos de roda ........................................... 8-31
Bateria .......................................... 8-31
Substituição dos fusíveis .............. 8-32
Luzes do veículo ........................... 8-35
Substituição da lâmpada da luz da chapa de matrícula............... 8-35
Deteção e resolução de problemas ................................. 8-36
Tabela de deteção e resolução
de problemas ............................ 8-37
Modo de emergência.................... 8-39
Cui dad os e arrumação d a
scooter .............................................. 9-1
Cor mate cuidado ........................... 9-1
Cuidados ........................................ 9-1
Armazenagem ................................. 9-3 Especificações
................................ 10-1
Informações para o consumi dor
... 11-1
Números de identificação ............. 11-1
Conector de diagnóstico............... 11-2
Registo de dados do veículo ........ 11-2
Ín dice remissivo .............................. 12-1
UB3TP0P0.book Page 2 Wednesday, September 4, 2019 2:58 PM

1-1
1
Informações relativas à segurança
PAU1026B
Seja um Proprietário Responsável
Como proprietário do veículo, é responsá-
vel pela segurança e funcionamento corre-
to da sua scooter.
As scooters são veículos de um eixo.
A sua utilização e manuseamento seguros
dependem da adoção de técnicas de con-
dução adequadas, bem como da perícia
do condutor. Todos os condutores deverão
ter conhecimento dos seguintes requisitos
antes de conduzir esta scooter.
O condutor deverá: obter instruções completas de uma
entidade competente sobre todos os
aspetos da utilização da scooter;
 observar os avisos e os requisitos de
manutenção apresentados neste Ma-
nual do utilizador;
 obter formação qualificada sobre as
técnicas de condução corretas e se-
guras;
 obter serviços técnicos profissionais,
conforme indicado neste Manual do
utilizador e/ou sempre que se torne
necessário devido a problemas mecâ-
nicos.
 Nunca conduza uma scooter sem for-
mação ou instrução adequada. Faça
um curso de formação. Os principian- tes devem fazer formação com um
instrutor certificado. Contacte um
concessionário de scooters autoriza-
do para obter informações sobre os
cursos de formação mais próximos de
si.
Con dução segura
Efetue as verificações prévias sempre que
utilizar o veículo para garantir que se en-
contra em perfeitas condições de funcio-
namento. Se o veículo não for
inspecionado ou mantido em condições,
há mais possibilidades de ocorrer um aci-
dente ou danos no equipamento. Consulte
a página 6-1 para obter uma lista de verifi-
cações prévias à utilização.  Esta scooter está concebida para
transportar o condutor e um passa-
geiro.
 O facto dos automobilistas não dete-
tarem nem reconhecerem as scooters
no trânsito é a principal causa dos aci-
dentes entre automóveis e scooters.
Muitos acidentes são causados por
automobilistas que não veem a scoo-
ter. É importante assegurar-se que
seja visto para reduzir as hipóteses de
ocorrência deste tipo de acidente.
Por isso:
• Use um casaco de cor viva. • Redobre a atenção ao aproximar-
se e ao passar por cruzamentos,
uma vez que estes são os locais
mais prováveis para a ocorrência
de acidentes com scooters.
• Conduza onde os outros conduto- res o possam ver. Evite conduzir no
ângulo morto de outro condutor.
• Nunca realize operações de manu- tenção numa scooter sem os co-
nhecimentos adequados. Contacte
um concessionário de scooters au-
torizado para se informar sobre as
operações básicas de manutenção
da scooter. Algumas operações de
manutenção só podem ser efetua-
das por pessoal certificado.
 Muitos acidentes envolvem conduto-
res inexperientes. De facto, muitos
condutores que estiveram envolvidos
em acidentes nem sequer tinham car-
ta de condução atual.
• É importante que esteja qualificado
para conduzir uma scooter e que só
a empreste a outros condutores
qualificados.
• Conheça as suas capacidades e as suas limitações. Não tentar exceder
as suas limitações é um fator que
pode ajudá-lo a evitar um acidente.UB3TP0P0.book Page 1 Wednesday, September 4, 2019 2:58 PM

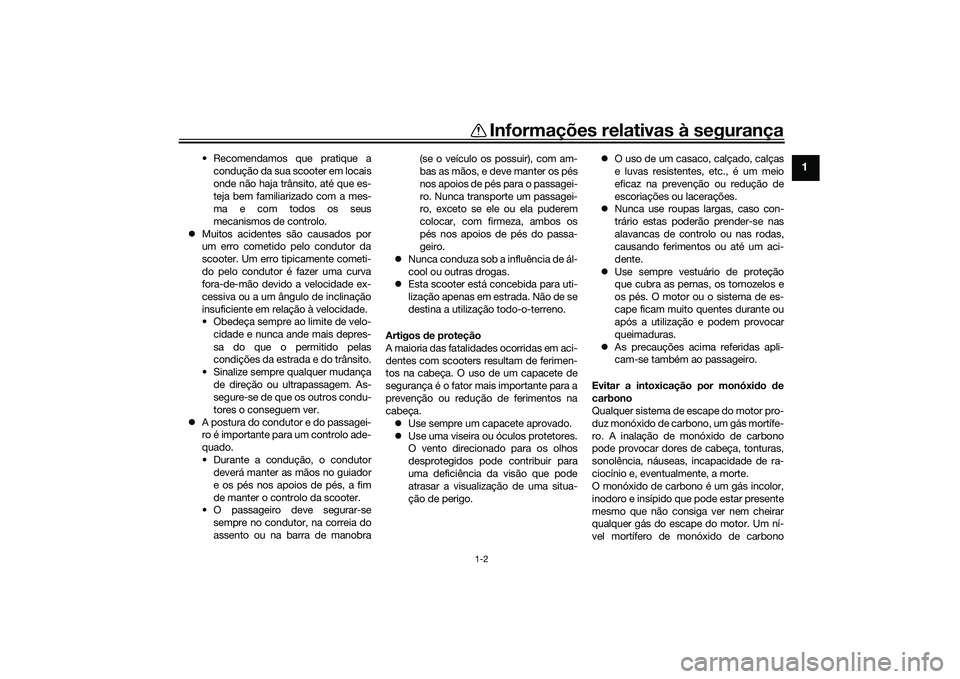

Informações relativas à segurança
1-2
1
• Recomendamos que pratique acondução da sua scooter em locais
onde não haja trânsito, até que es-
teja bem familiarizado com a mes-
ma e com todos os seus
mecanismos de controlo.
 Muitos acidentes são causados por
um erro cometido pelo condutor da
scooter. Um erro tipicamente cometi-
do pelo condutor é fazer uma curva
fora-de-mão devido a velocidade ex-
cessiva ou a um ângulo de inclinação
insuficiente em relação à velocidade.
• Obedeça sempre ao limite de velo-
cidade e nunca ande mais depres-
sa do que o permitido pelas
condições da estrada e do trânsito.
• Sinalize sempre qualquer mudança de direção ou ultrapassagem. As-
segure-se de que os outros condu-
tores o conseguem ver.
 A postura do condutor e do passagei-
ro é importante para um controlo ade-
quado.
• Durante a condução, o condutor deverá manter as mãos no guiador
e os pés nos apoios de pés, a fim
de manter o controlo da scooter.
• O passageiro deve segurar-se
sempre no condutor, na correia do
assento ou na barra de manobra (se o veículo os possuir), com am-
bas as mãos, e deve manter os pés
nos apoios de pés para o passagei-
ro. Nunca transporte um passagei-
ro, exceto se ele ou ela puderem
colocar, com firmeza, ambos os
pés nos apoios de pés do passa-
geiro.
 Nunca conduza sob a influência de ál-
cool ou outras drogas.
 Esta scooter está concebida para uti-
lização apenas em estrada. Não de se
destina a utilização todo-o-terreno.
Artigos d e proteção
A maioria das fatalidades ocorridas em aci-
dentes com scooters resultam de ferimen-
tos na cabeça. O uso de um capacete de
segurança é o fator mais importante para a
prevenção ou redução de ferimentos na
cabeça.  Use sempre um capacete aprovado.
 Use uma viseira ou óculos protetores.
O vento direcionado para os olhos
desprotegidos pode contribuir para
uma deficiência da visão que pode
atrasar a visualização de uma situa-
ção de perigo. 
O uso de um casaco, calçado, calças
e luvas resistentes, etc., é um meio
eficaz na prevenção ou redução de
escoriações ou lacerações.
 Nunca use roupas largas, caso con-
trário estas poderão prender-se nas
alavancas de controlo ou nas rodas,
causando ferimentos ou até um aci-
dente.
 Use sempre vestuário de proteção
que cubra as pernas, os tornozelos e
os pés. O motor ou o sistema de es-
cape ficam muito quentes durante ou
após a utilização e podem provocar
queimaduras.
 As precauções acima referidas apli-
cam-se também ao passageiro.
Evitar a intoxicação por monóxi do de
carbono
Qualquer sistema de escape do motor pro-
duz monóxido de carbono, um gás mortífe-
ro. A inalação de monóxido de carbono
pode provocar dores de cabeça, tonturas,
sonolência, náuseas, incapacidade de ra-
ciocínio e, eventualmente, a morte.
O monóxido de carbono é um gás incolor,
inodoro e insípido que pode estar presente
mesmo que não consiga ver nem cheirar
qualquer gás do escape do motor. Um ní-
vel mortífero de monóxido de carbono
UB3TP0P0.book Page 2 Wednesday, September 4, 2019 2:58 PM

Informações relativas à segurança
1-3
1
pode acumular-se rapidamente e a pessoa
pode perder os sentidos e não conseguir
salvar-se. Além disso, em locais fechados
ou com má ventilação, um nível mortífero
de monóxido de carbono pode manter-se
durante horas ou dias. Se tiver algum sinto-
ma de intoxicação por monóxido de carbo-
no, abandone imediatamente o local,
apanhe ar fresco e PROCURE CUIDADOS
MÉDICOS.  Não coloque o motor em funciona-
mento em locais fechados. Mesmo
que tente ventilar os gases de escape
do motor com ventiladores ou abrindo
portas e janelas, o monóxido de car-
bono pode atingir rapidamente níveis
perigosos.
 Não coloque o motor em funciona-
mento em locais com má ventilação
ou parcialmente fechados, como ce-
leiros, garagens ou alpendres.
 Não coloque o motor em funciona-
mento no exterior em zonas onde os
gases de escape do motor possam in-
troduzir-se num edifício através de
portas ou janelas.
Carga
O acréscimo de acessórios ou carga à sua
scooter pode afetar adversamente a esta-
bilidade e o manuseamento se a distribui- ção de peso na sua scooter for alterada.
Para evitar a possibilidade de um acidente,
tenha bastante cuidado ao adicionar carga
ou acessórios à sua scooter. Redobre a
atenção quando conduzir uma scooter que
tenha mais carga ou acessórios. Aqui, jun-
tamente com as informações sobre aces-
sórios apresentadas em seguida,
encontram-se algumas recomendações
gerais a seguir se colocar carga na sua
scooter:
O peso total do operador, passageiro,
acessórios e carga não devem exceder o li-
mite máximo de carga.
A utilização de um
veículo sobrecarrega do pod e provocar
um aci dente.
Quando carregar dentro deste limite de pe-
so, mantenha em mente o seguinte:  A carga e os acessórios devem ser re-
duzidos ao mínimo indispensável, de-
vendo os mesmos ser colocados tão
chegados à scooter quanto possível.
Acondicione bem os artigos mais pe-
sados o mais perto possível do centro
do veículo e distribua o peso o mais uniformemente possível por ambos os
lados da scooter para minimizar o de-
sequilíbrio ou a instabilidade.
 A deslocação dos pesos pode criar
um desequilíbrio súbito. Antes de
conduzir, certifique-se de que os
acessórios e a carga estão bem pre-
sos à scooter. Verifique com frequên-
cia os suportes dos acessórios e os
prendedores da carga.
• Ajuste a suspensão em função da
carga (apenas modelos com sus-
pensão regulável) e verifique o es-
tado e a pressão dos pneus.
• Nunca prenda artigos grandes ou pesados ao guiador, à forquilha
dianteira ou ao guarda-lamas dian-
teiro. Esses artigos podem criar um
manuseamento instável ou uma
resposta lenta da direção.
 Este veículo não foi concebi do para
puxar um reboque nem para ser
conjuga do com um si decar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Carga máxima:
195 kg (430 lb) (XP560D)
197 kg (434 lb) (XP560E)UB3TP0P0.book Page 3 Wednesday, September 4, 2019 2:58 PM

Informações relativas à segurança
1-4
1
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi- ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen- dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efetuada por um concessionário Yamaha.
Peças, acessórios e mod ificações do
merca do de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e qua- lidade, deve reconhecer que alguns aces-
sórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri- mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.
 Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho da sua scooter. Inspe-
cione cuidadosamente o acessório
antes de o utilizar, para se certificar de
que este não vai, de modo algum, afe-
tar a visibilidade para a estrada ou a
visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da
direção ou o funcionamento dos con-
trolos, nem ocultar luzes ou refletores.
• Os acessórios instalados na área do guiador ou da forquilha dianteira
podem criar instabilidade devido à
distribuição de peso inapropriada
ou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha
dianteira, estes devem reduzidos
ao número indispensável e devem
ser tão leves quanto possível.
• Os acessórios volumosos ou gran-
des podem afetar seriamente a es-
tabilidade da scooter devido aos efeitos aerodinâmicos. O vento
pode fazer a scooter levantar da es-
trada, ou esta pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
• Alguns acessórios podem deslocar o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar
a capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
 Tenha cuidado ao acrescentar aces-
sórios elétricos. Se os acessórios elé-
tricos excederem a capacidade do
sistema elétrico da scooter, pode
ocorrer uma falha elétrica, a qual pode
causar uma perda das luzes, o que é
perigoso, ou de potência do motor.
Pneus e jantes do merca do de reposi-
ção
Os pneus e as jantes fornecidos com a sua
scooter foram concebidos para correspon-
der às capacidades de desempenho e para
garantir a melhor combinação possível de
condução, travagem e conforto. Outros
UB3TP0P0.book Page 4 Wednesday, September 4, 2019 2:58 PM
