Periodiskt underhåll och justering
9-28
9
rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
4. Slå på huvudströmbrytaren och slå på
den elkrets det gäller för att kontrollera
att enheten fungerar.
TIPSOm säkringen omedelbart går sönder igen,
låt en Yamaha-återförsäljare kontrollera el-
systemet.5. Sätt fast panelen C. (Se sidan 9-7.)
MAUN2261

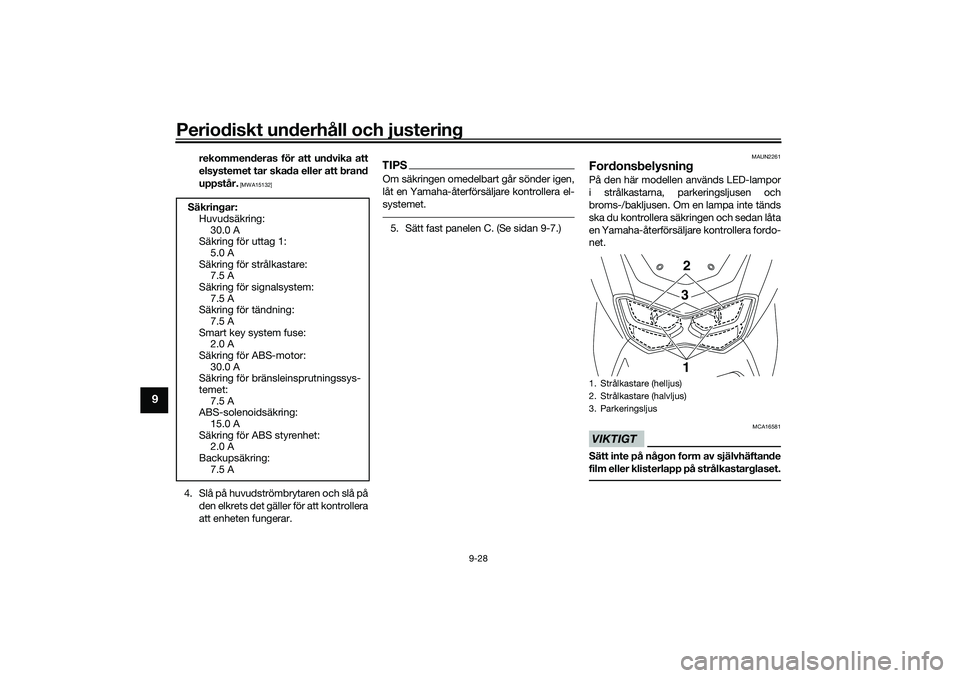

FordonsbelysningPå den här modellen används LED-lampor
i strålkastarna, parkeringsljusen och
broms-/bakljusen. Om en lampa inte tänds
ska du kontrollera säkringen och sedan låta
en Yamaha-återförsäljare kontrollera fordo-
net.VIKTIGT
MCA16581
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
Säkringar:
Huvudsäkring:
30.0 A
Säkring för uttag 1:
5.0 A
Säkring för strålkastare:
7.5 A
Säkring för signalsystem:
7.5 A
Säkring för tändning:
7.5 A
Smart key system fuse:
2.0 A
Säkring för ABS-motor:
30.0 A
Säkring för bränsleinsprutningssys-
temet:
7.5 A
ABS-solenoidsäkring:
15.0 A
Säkring för ABS styrenhet:
2.0 A
Backupsäkring:
7.5 A
1. Strålkastare (helljus)
2. Strålkastare (halvljus)
3. Parkeringsljus
2
3
1
