2020 YAMAHA MT07 TRACER Instructieboekje (in Dutch)

Specificaties
8-1
8
Afmetingen:Totale lengte:
2140 mm (84.3 in)
Totale breedte:
835 mm (32.9 in)
Totale hoogte: 1290/1330 mm (50.8/52.4 in)
Zadelhoogte: 835 mm (32.9 in)
Wielbasis:
1460 mm (57.5 in)
Grondspeling: 140 mm (5.51 in)
Kleinste draaicirkel: 2.7 m (8.86 ft)Gewicht:Rijklaar gewicht:196 kg (432 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling: 2-cilinder lijnmotor
Slagvolume: 689 cm³
Boring × slag:
80.0 × 68.6 mm (3.15 × 2.70 in)
Startsysteem: Elektrische startmotor
Motorolie:Aanbevolen merk:
SAE-viscositeitsklassen:10W-40
Aanbevolen kwaliteit motorolie: Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie: Zonder vervanging van oliefilterpatroon:2.30 L (2.43 US qt, 2.02 Imp.qt)
Met vervanging van oliefilterpatroon: 2.60 L (2.75 US qt, 2.29 Imp.qt)Hoeveelhei d koelvloeistof:Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiator (inclusief alle leidingen): 1.60 L (1.69 US qt, 1.41 Imp.qt)
Bran dstof:Aanbevolen brandstof:
Loodvrije benzine (E10 acceptabel)
Octaangetal (RON):
95
Inhoud brandstoftank: 17.0 L (4.49 US gal, 3.74 Imp.gal)
Hoeveelheid reservebrandstof: 3.5 L (0.92 US gal, 0.77 Imp.gal)Bran dstofinjectie:Gasklephuis:
Het teken van identificatie:
1WS1 10Aan drijflijn:Overbrengingsverhoudingen:
1e:
2.846 (37/13)
2e: 2.125 (34/16)
3e:
1.632 (31/19)
4e: 1.300 (26/20)
5e: 1.091 (24/22)
6e:
0.964 (27/28)Voor ban d:Type:
Tubeless
Maat:
120/70 ZR 17 M/C (58W)
Fabrikant/model: MICHELIN/PILOT ROAD 4
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-40
UB4TD0D0.book Page 1 Monday, December 2, 2019 3:57 PM

Specificaties
8-2
8
Achterband:Type:Tubeless
Maat:
180/55 ZR 17 M/C (73W)
Fabrikant/model: MICHELIN/PILOT ROAD 4 R TLBelading:Maximale belasting:
181 kg (399 lb)
(Totaalgewicht van bestuurder, passagier,
bagage en accessoires)Voorrem:Type:
Hydraulische dubbele schijfremAchterrem:Type:Hydraulische enkele schijfremVoorwielophanging:Type:TelescoopvorkAchterwielophanging:Type:
Achterbrug (link-ophanging)Elektrische installatie:Systeemspanning:12 VAccu:Model:YTZ7S
Voltage, capaciteit: 12 V, 6.3 Ah (20 HR)
Wattage gloeilamp:Koplamp:LED
Remlicht/achterlicht unit:
LED
Voorste richtingaanwijzer: LED
Achterste richtingaanwijzer: LED
Parkeerlicht:
LED
Kentekenverlichting: 5.0 W × 1
UB4TD0D0.book Page 2 Tuesday, December 10, 2019 11:36 AM

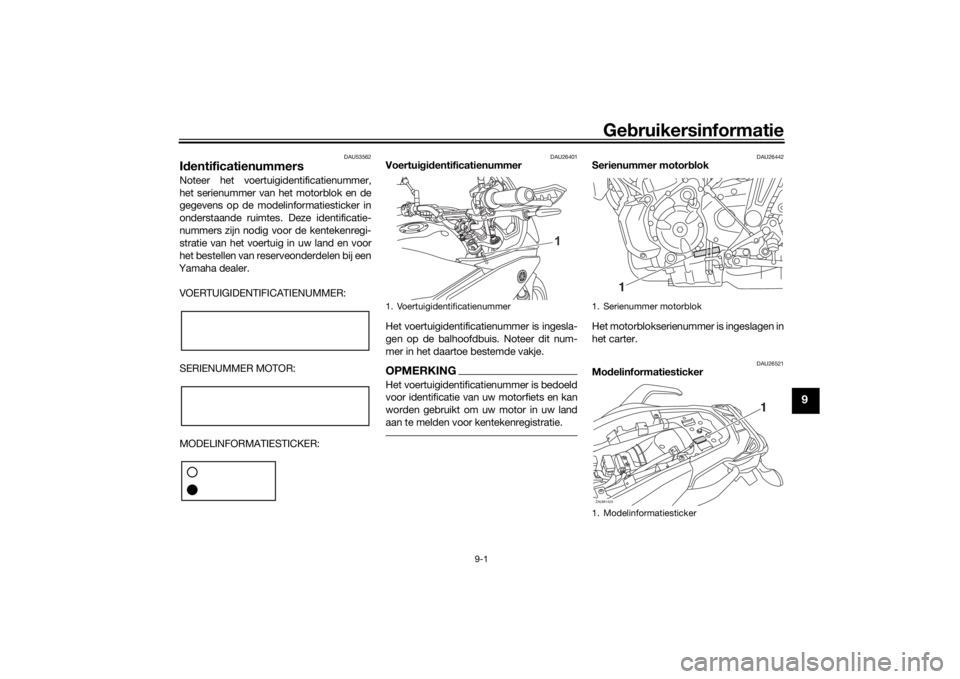

Gebruikersinformatie
9-1
9
DAU53562
Id entificatienummersNoteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26401
Voertui gid entificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit num-
mer in het daartoe bestemde vakje.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
DAU26442
Serienummer motor blok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26521
Mo delinformatiesticker
1. Voertuigidentificatienummer
1
1. Serienummer motorblok
1. Modelinformatiesticker
1
1
ZAUM1423
UB4TD0D0.book Page 1 Monday, December 2, 2019 3:57 PM

Gebruikersinformatie
9-2
9
De modelinformatiesticker is onder het
duozadel bevestigd aan het frame. Noteer
de informatie op deze sticker in het daartoe
bestemde vakje. Deze informatie is nodig
om reserve-onderdelen te bestellen bij een
Yamaha dealer.
DAU69910
Dia gnosestekkerDe diagnosestekker bevindt zich op de
aangegeven plaats.
DAU85300
Re gistratie van voertui ggege-
vensDe ECU van dit model slaat bepaalde voer-
tuiggegevens op voor ondersteuning bij de
storingsdiagnose en ten behoeve van on-
derzoek, ontwikkeling en statistische ana-
lyse.
Hoewel de sensors en geregistreerde ge-
gevens van model tot model verschillen,
zijn de belangrijkste gegevenspunten:
 Informatie over de voertuigstatus en
motorprestaties
 Informatie over brandstofinspuiting en
emissie
Deze gegevens worden alleen geüpload
wanneer een speciaal diagnosegereed-
schap van Yamaha op de machine wordt
aangesloten, bijvoorbeeld bij de uitvoering
van controles of onderhoudsprocedures.
Geüploade voertuiggegevens worden op
passende wijze behandeld in overeenstem-
ming met het volgende Privacybeleid.
Privacy belei d
Yamaha deelt deze gegevens niet met an- dere partijen, met uitzondering van de on-
derstaande gevallen. Daarnaast kan
Yamaha voertuiggegevens verstrekken aan
1. Diagnosestekker
1
https://www.yamaha-motor.e u/nl/
privacy/privacy-policy.aspx
UB4TD0D0.book Page 2 Monday, December 2, 2019 3:57 PM

Gebruikersinformatie
9-3
9
een aannemer aan wie diensten met be-
trekking tot de verwerking van voertuigge-
gevens worden uitbesteed. In dat geval
verlangt Yamaha ook van de aannemer dat
deze de verstrekte voertuiggegevens op
passende wijze behandelt, en zal Yamaha
de gegevens op passende wijze beheren.
 Met toestemming van de voertuigei-
genaar
 Als dat wettelijk verplicht is
 Voor gebruik door Yamaha bij juridi-
sche procedures
 Als de gegevens niet kunnen worden
herleid tot een individuele machine of
eigenaar
UB4TD0D0.book Page 3 Monday, December 2, 2019 3:57 PM

10-1
10
IndexAAandrijfketting, reinigen en smeren ...... 6-24
ABS ....................................................... 3-15
ABS-waarschuwingslampje .................... 3-5
Accu ...................................................... 6-29
Achterbrugscharnierpunten, smeren .... 6-27
Achterwielophanging, smeren .............. 6-27BBagagebandhouders ............................ 3-23
Banden ................................................. 6-16
Bougies, controleren............................... 6-9
Brandstof .............................................. 3-16
Brandstofverbruik, tips voor een
zuinig .................................................... 5-4CClaxonschakelaar ................................. 3-13
Contactslot/stuurslot .............................. 3-2
Controlelampje grootlicht ....................... 3-3
Controlelampjes en waarschuwingslampjes ........................ 3-3
Controlelampjes richtingaanwijzers ........ 3-3
Controlelampje startblokkering............... 3-5DDe motor starten ..................................... 5-2
Diagnosestekker ..................................... 9-2
Dimlichtschakelaar................................ 3-12FFilterbus ................................................ 6-10GGasgreep en gaskabel, controleren en smeren ........................................... 6-25
Gelijkstroom kabelstekker voor
accessoires......................................... 3-24
Gereedschapsset.................................... 6-2 Gloeilamp kentekenverlichting,
vervangen........................................... 6-32
HHelmborgkabel ..................................... 3-19IIdentificatienummers .............................. 9-1
Inrijperiode.............................................. 5-1KKabels, controleren en smeren ............ 6-25
Klepspeling ........................................... 6-15
Koelvloeistof ......................................... 6-13
Koppelingshendel................................. 3-13
Koppelingshendel, vrije slag afstellen .............................................. 6-18
Kuipruit ................................................. 3-20LLichtsignaalschakelaar ......................... 3-12
Luchtfilterelement en aftapslang, vervangen en reinigen ........................ 6-15MMatkleur, let op ...................................... 7-1
Modelinformatiesticker ........................... 9-1
Motorolie en oliefilterpatroon ............... 6-10
Motor raakt oververhit .......................... 6-36
Multifunctionele meter ............................ 3-6NNoodstopschakelaar ............................ 3-13OOnderhoud ............................................. 7-1
Onderhoud en smering, periodiek.......... 6-5
Onderhoud, uitstootcontrolesysteem..... 6-3
Ondersteunen van de motorfiets .......... 6-33
Opbergcompartiment ........................... 3-20
PParkeren ..................................................5-4
Plaats van de onderdelen .......................2-1
Problemen oplossen .............................6-33RRegistratie van gegevens, voertuig .........9-2
Rem- en koppelingshendels, controleren en smeren........................6-26
Rem- en schakelpedalen,
controleren en smeren........................6-25
Remhendel ............................................3-14
Remlichtschakelaars .............................6-20
Rempedaal ............................................3-14
Remvloeistofniveau, controleren ..........6-21
Remvloeistof, verversen........................6-22
Richtingaanwijzerschakelaar.................3-13SSchakelaar alarmverlichting ..................3-13
Schakelaar Info .....................................3-13
Schakelen ...............................................5-3
Schakelpedaal ......................................3-14
Schokdemperunit, afstellen ..................3-22
Serienummer motorblok .........................9-1
Spanning aandrijfketting .......................6-22
Specificaties............................................8-1
Stallen .....................................................7-3
Startblokkeersysteem .............................3-1
Startspersysteem ..................................3-25
Storingsindicatielampje (MIL)..................3-4
Storingzoekschema ..............................6-35
Stuurschakelaars ..................................3-12
Stuursysteem, controleren ....................6-28
UB4TD0D0.book Page 1 Monday, December 2, 2019 3:57 PM

Index
10-2
10
TTankbeluchtingsslang en
overloopslang ..................................... 3-18
Tankdop ............................................... 3-16UUitlaatkatalysator .................................. 3-18VVeiligheidsinformatie .............................. 1-1
Voertuigidentificatienummer................... 9-1
Voertuigverlichting ................................ 6-32
Voor- en achterremblokken
controleren ......................................... 6-20
Voorvork, afstellen ................................ 3-21
Voorvork, controleren ........................... 6-28
Vrije slag van gasgreep, controleren .... 6-15
Vrije slag van remhendel, controleren ......................................... 6-19
Vrijstandcontrolelampje .......................... 3-3WWaarschuwingslampje koelvloeistoftemperatuur...................... 3-4
Waarschuwingslampje oliedruk.............. 3-3
Wielen ................................................... 6-18
Wiellagers controleren .......................... 6-29YYamalube.............................................. 6-13ZZadel..................................................... 3-19
Zekeringen, vervangen ......................... 6-30
Zijstandaard.......................................... 3-24
Zijstandaard, controleren en smeren.... 6-27
UB4TD0D0.book Page 2 Monday, December 2, 2019 3:57 PM
