2020 YAMAHA MT-125 Manuale duso (in Italian)

Manutenzione e regolazione periodiche
6-5
6
12*Cuscinetti perno di
guida forcellone• Controllare il funzionamento ed
un gioco eccessivo.√√√√
• Lubrificare con grasso a base di
sapone di litio.Ogni 24000 km (14000 mi)
13Catena di trasmis-
sione• Controllare la tensione, l’allinea-
mento e le condizioni della cate-
na di trasmissione.
• Regolare e lubrificare interamen-
te la catena di trasmissione con
un lubrificante specifico per ca-
tene a O-ring.Ogni 1000 km (600 mi) e dopo
aver lavato il motociclo e averlo
guidato nella pioggia o in zone
umide
14*Cuscinetti dello
sterzo• Controllare che i gruppi dei cu-
scinetti non siano allentati.√√√√
• Riempire moderatamente con
grasso a base di sapone di litio.√
15*Fissaggi della par-
te ciclistica• Accertarsi che tutti i dadi, i bul-
loni e le viti siano serrati corret-
tamente.√√√√√
16Perno di rotazione
leva freno• Lubrificare con grasso al silico-
ne.√√√√√
17Perno di rotazione
del pedale freno• Lubrificare con grasso a base di
sapone di litio.√√√√√
18Perno di rotazione
leva frizione• Lubrificare con grasso a base di
sapone di litio.√√√√√
19Perno di rotazione
del pedale cambio• Lubrificare con grasso a base di
sapone di litio.√√√√√
20 Cavalletto laterale• Controllare il funzionamento.
• Lubrificare con grasso a base di
sapone di litio.√√√√√
21*Interruttore caval-
letto laterale• Controllare il funzionamento e,
se necessario, sostituire.√√√√√√
22*Forcella• Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario.√√√√
23*Assieme ammor-
tizzatore• Controllare il funzionamento e
l’assenza di perdite di olio.
• Sostituire se necessario.√√√√ N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE
CONTACHILOMETRI
CONTROLLO
ANNUALE
16121824
0.63.5710.514
UB6GH0H0.book Page 5 Monday, August 26, 2019 2:28 PM

Manutenzione e regolazione periodiche
6-6
6
HAU72750
NOTA
Il filtro aria richiede una manutenzione più frequente se si percorrono zone molto umi-
de o polverose.
Manutenzione del freno idraulico
• Controllare regolarmente e, se necessario, correggere il livello liquido freni.
• Ogni due anni sostituire i componenti interni delle pompe freni e delle pinze, e cam-
biare il liquido freni.
24*Perni di guida del
braccio cinemati-
smo e del braccio
di collegamento
della sospensione
posteriore• Controllare il funzionamento.√√√√
• Lubrificare con grasso a base di
sapone di litio.√√
25 Olio motore• Cambiare (scaldare il motore pri-
ma del drenaggio).
• Controllare il livello dell’olio e
l’assenza di perdite di olio nel
veicolo.Al primo intervallo e suc-
cessivamente ogni 3000
km (1800 mi).√
26 Elemento filtro olio• Sostituire.√√√√√
27*Sistema di raffred-
damento• Controllare il livello del liquido
refrigerante e l’assenza di perdi-
te di olio nel veicolo.√√√√√
• Cambiare. Ogni 3 anni
28*Interruttori del fre-
no anteriore e del
freno posteriore• Controllare il funzionamento.√√√√√√
29*Parti in movimen-
to e cavi• Lubrificare.√√√√√
30*Corpo manopola
acceleratore e
cavo• Controllare il funzionamento e il
gioco.
• Se necessario, regolare il gioco
del cavo dell’acceleratore.
• Lubrificare il corpo manopola
acceleratore e il cavo.√√√√√
31*Luci, segnali e in-
terruttori• Controllare il funzionamento.
• Regolare il fascio luce.√√√√√√ N. POSIZIONE
X 1000 km
INTERVENTO DI CONTROLLO
O MANUTENZIONE
X 1000 mi
LETTURA DEL TOTALIZZATORE
CONTACHILOMETRI
CONTROLLO
ANNUALE
16121824
0.6 3.5 7 10.5 14
UB6GH0H0.book Page 6 Monday, August 26, 2019 2:28 PM

Manutenzione e regolazione periodiche
6-7
6
• Sostituire i tubi freni ogni quattro anni e se sono fessurati o danneggiati.
UB6GH0H0.book Page 7 Monday, August 26, 2019 2:28 PM

Manutenzione e regolazione periodiche
6-8
6
HAU18782
Rimozione ed installazione delle
carenature
Le carenature illustrate vanno tolte per ese-
guire alcuni dei lavori di manutenzione de-
scritti in questo capitolo. Fare riferimento a
questa sezione tutte le volte che si deve ri-
muovere ed installare una carenatura.
HAU46742Carenatura A
Per rimuovere la carenatura
Togliere i bulloni e poi rimuovere la carena-
tura.
Per installare la carenatura
Posizionare la carenatura nella sua posizio-
ne originaria e poi installare i bulloni.
HAU19623
Controllo della candela
La candela è un componente importante
del motore che va controllato periodica-
mente, preferibilmente da un concessiona-
rio Yamaha. Poiché il calore ed i depositi
provocano una lenta erosione della cande-
la, bisogna smontarla e controllarla in con-
formità alla tabella della manutenzione
periodica e lubrificazione. Inoltre, lo stato
della candela può rivelare le condizioni del
motore.
L’isolatore di porcellana intorno all’elettro-
do centrale della candela dovrebbe essere
di colore marroncino chiaro (il colore ideale
se il veicolo viene usato normalmente). Se il
colore della candela è nettamente diverso,
il motore potrebbe funzionare in maniera
anomala. Non tentare di diagnosticare pro-
blemi di questo genere. Chiedere invece ad
un concessionario Yamaha di controllare il
veicolo.
Se la candela presenta segni di usura degli
elettrodi e eccessivi depositi carboniosi o di
altro genere, si deve sostituirla.
Prima di installare una candela, misurare la
distanza tra gli elettrodi con uno spessime-
tro e, se necessario, regolarla secondo la
specifica.
1. Carenatura A
1. Bullone
ZAUM17381
1
Candela secondo specifica:
NGK/MR8E9
1. Distanza tra gli elettrodi
1
ZAUM0037
UB6GH0H0.book Page 8 Monday, August 26, 2019 2:28 PM

Manutenzione e regolazione periodiche
6-9
6

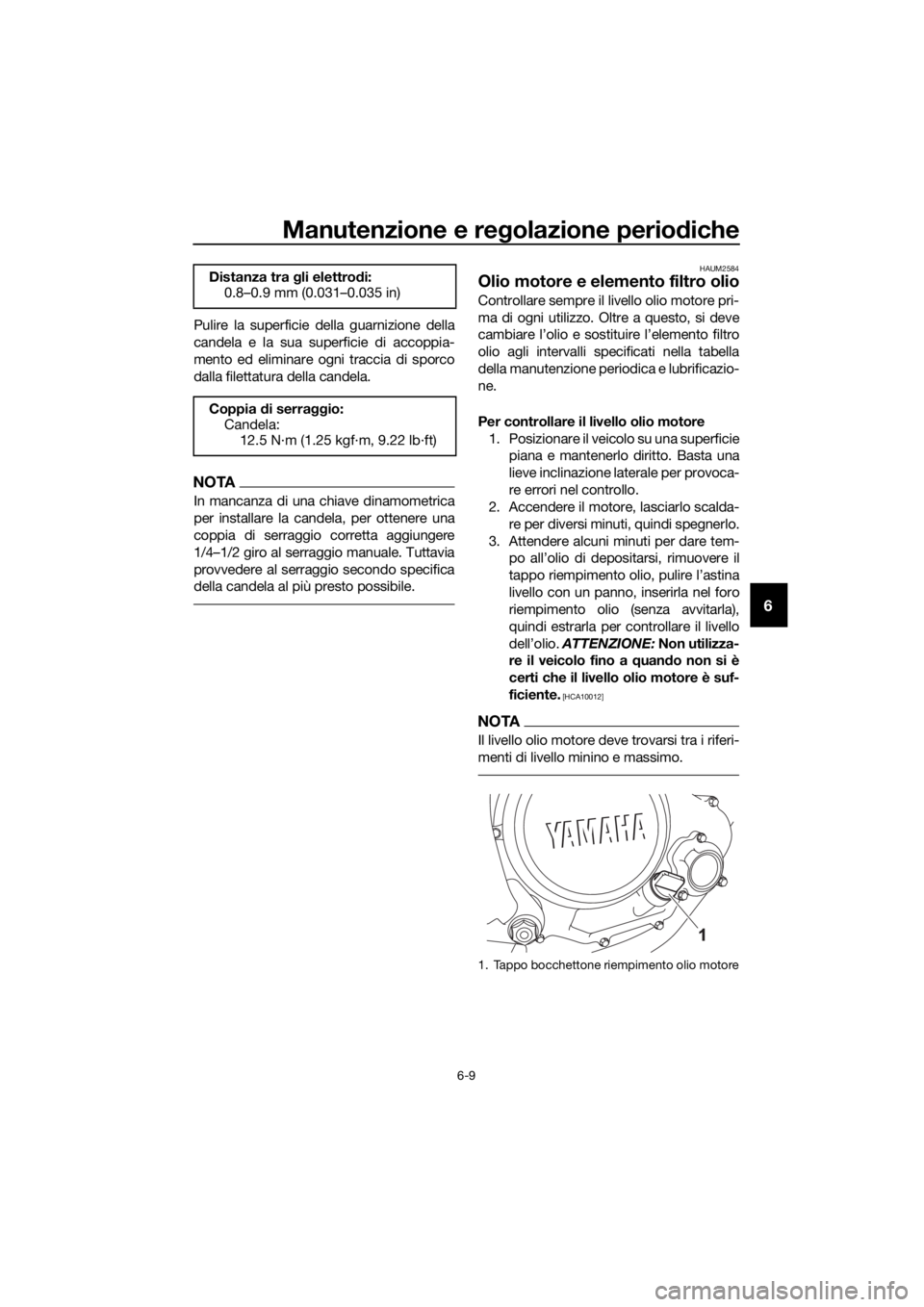

Pulire la superficie della guarnizione della
candela e la sua superficie di accoppia-
mento ed eliminare ogni traccia di sporco
dalla filettatura della candela.
NOTA
In mancanza di una chiave dinamometrica
per installare la candela, per ottenere una
coppia di serraggio corretta aggiungere
1/4…1/2 giro al serraggio manuale. Tuttavia
provvedere al serraggio secondo specifica
della candela al più presto possibile.
HAUM2584
Olio motore e elemento filtro olio
Controllare sempre il livello olio motore pri-
ma di ogni utilizzo. Oltre a questo, si deve
cambiare l’olio e sostituire l’elemento filtro
olio agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Per controllare il livello olio motore
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto. Basta una
lieve inclinazione laterale per provoca-
re errori nel controllo.
2. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
3. Attendere alcuni minuti per dare tem-
po all’olio di depositarsi, rimuovere il
tappo riempimento olio, pulire l’astina
livello con un panno, inserirla nel foro
riempimento olio (senza avvitarla),
quindi estrarla per controllare il livello
dell’olio. ATTENZIONE: Non utilizza-
re il veicolo fino a quando non si è
certi che il livello olio motore è suf-
ficiente.
[HCA10012]
NOTA
Il livello olio motore deve trovarsi tra i riferi-
menti di livello minino e massimo.
Distanza tra gli elettrodi:
0.8–0.9 mm (0.031–0.035 in)
Coppia di serraggio:
Candela:
12.5 N·m (1.25 kgf·m, 9.22 lb·ft)
1. Tappo bocchettone riempimento olio motore
UB6GH0H0.book Page 9 Monday, August 26, 2019 2:28 PM

Manutenzione e regolazione periodiche
6-10
6

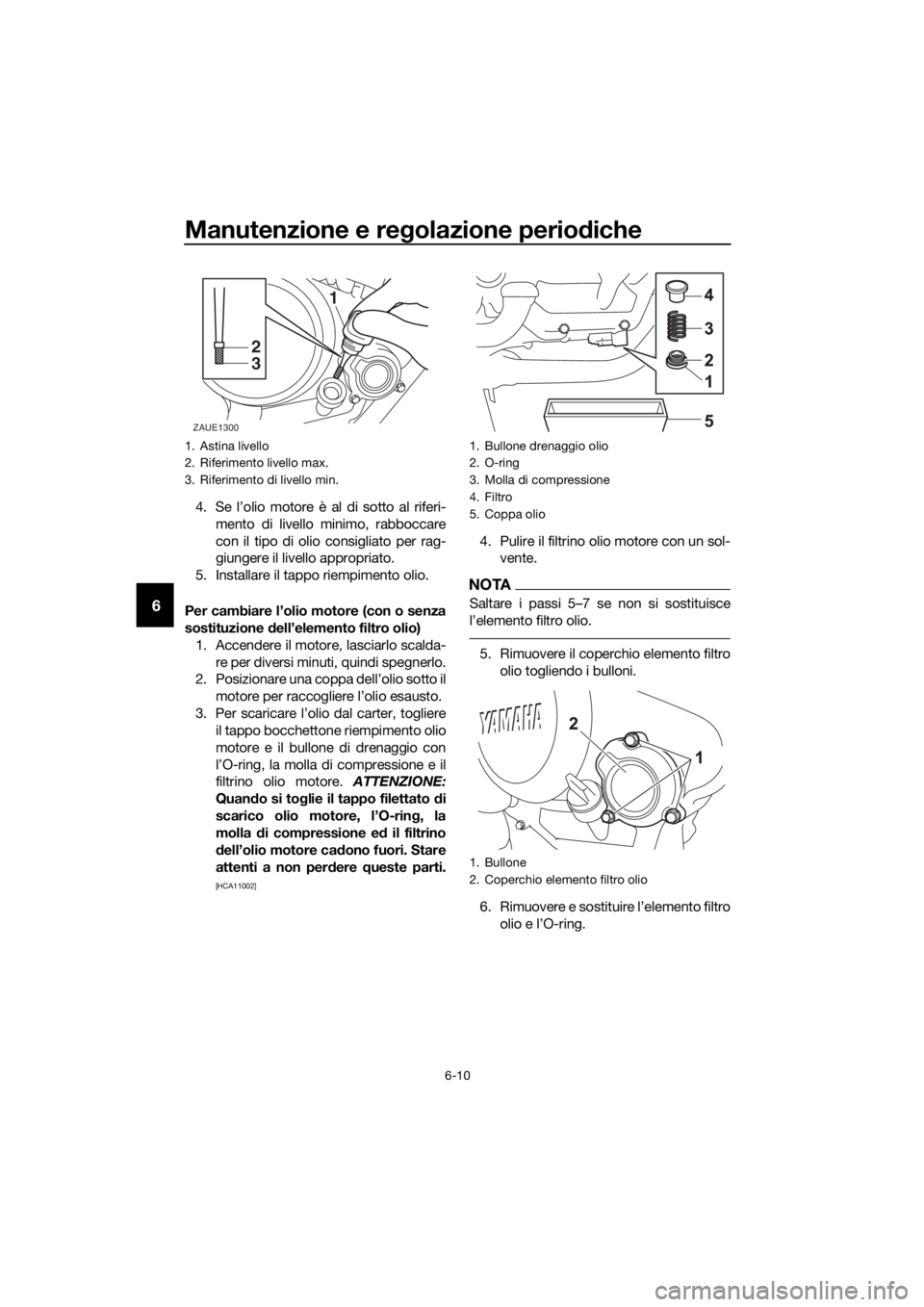

4. Se l’olio motore è al di sotto al riferi-
mento di livello minimo, rabboccare
con il tipo di olio consigliato per rag-
giungere il livello appropriato.
5. Installare il tappo riempimento olio.
Per cambiare l’olio motore (con o senza
sostituzione dell’elemento filtro olio)
1. Accendere il motore, lasciarlo scalda-
re per diversi minuti, quindi spegnerlo.
2. Posizionare una coppa dell’olio sotto il
motore per raccogliere l’olio esausto.
3. Per scaricare l’olio dal carter, togliere
il tappo bocchettone riempimento olio
motore e il bullone di drenaggio con
l’O-ring, la molla di compressione e il
filtrino olio motore. ATTENZIONE:
Quando si toglie il tappo filettato di
scarico olio motore, l’O-ring, la
molla di compressione ed il filtrino
dell’olio motore cadono fuori. Stare
attenti a non perdere queste parti.
[HCA11002]
4. Pulire il filtrino olio motore con un sol-
vente.
NOTA
Saltare i passi 5…7 se non si sostituisce

5. Rimuovere il coperchio elemento filtro
olio togliendo i bulloni.
6.

1. Astina livello
2. Riferimento livello max.
3. Riferimento di livello min.
1
2
3
ZAUE1300
1. Bullone drenaggio olio
2. O-ring
3. Molla di compressione
4. Filtro
5. Coppa olio
1. Bullone
2. Coperchio elemento filtro olio
UB6GH0H0.book Page 10 Monday, August 26, 2019 2:28 PM

Manutenzione e regolazione periodiche
6-11
6

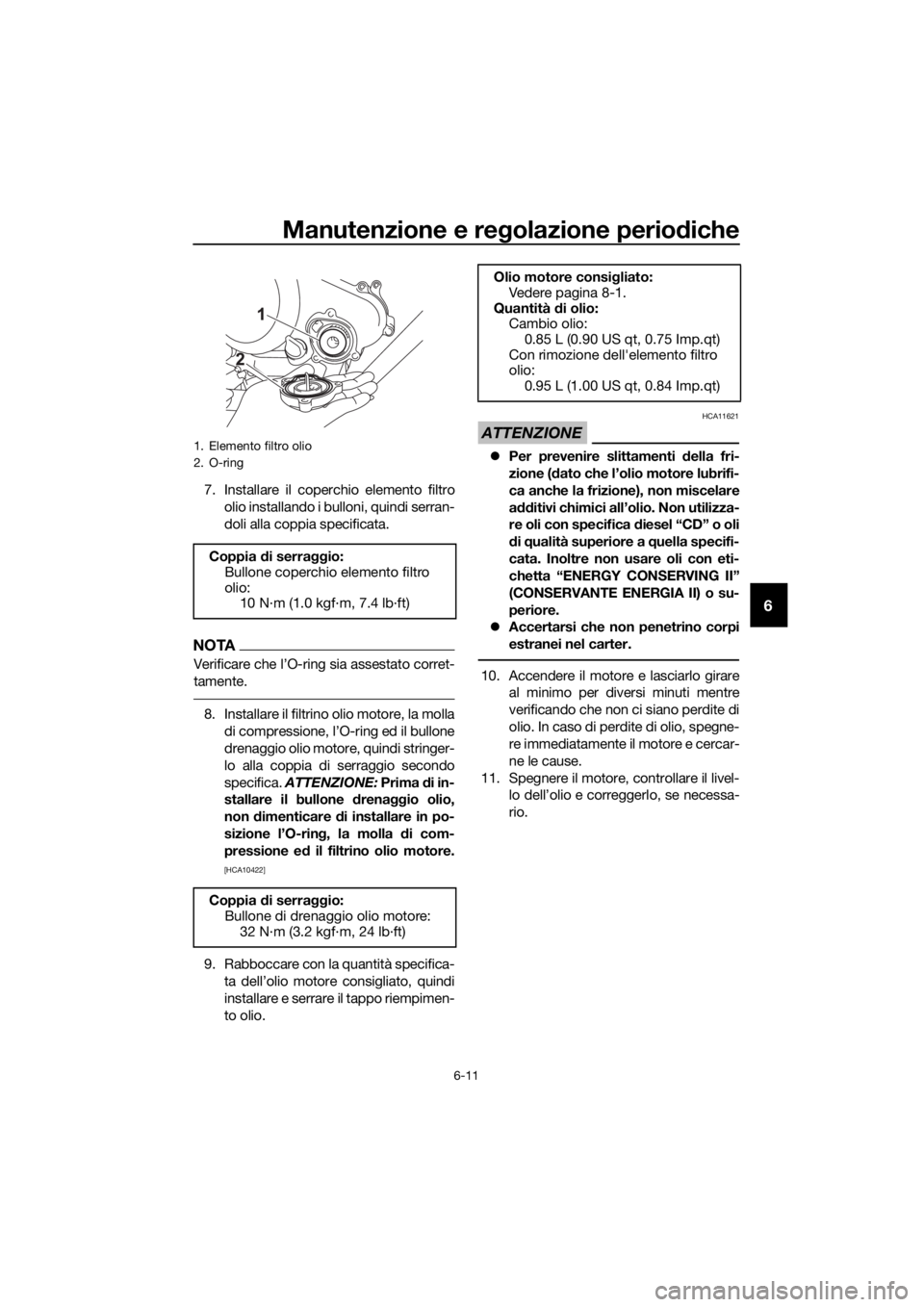

7. Installare il coperchio elemento filtro
olio installando i bulloni, quindi serran-
doli alla coppia specificata.
NOTA

tamente.
8. Installare il filtrino olio motore, la molla

drenaggio olio motore, quindi stringer-
lo alla coppia di serraggio secondo
specifica. ATTENZIONE: Prima di in-
stallare il bullone drenaggio olio,
non dimenticare di installare in po-
sizione l’O-ring, la molla di com-
pressione ed il filtrino olio motore.
[HCA10422]
9. Rabboccare con la quantità specifica-
ta dell’olio motore consigliato, quindi
installare e serrare il tappo riempimen-
to olio.
ATTENZIONE
HCA11621
Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
Accertarsi che non penetrino corpi
estranei nel carter.
10. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.
11. Spegnere il motore, controllare il livel-
lo dell’olio e correggerlo, se necessa-
rio.
1. Elemento filtro olio
2. O-ring
Coppia di serraggio:
Bullone coperchio elemento filtro
olio:
10 N·m (1.0 kgf·m, 7.4 lb·ft)
Coppia di serraggio:
Bullone di drenaggio olio motore:
32 N·m (3.2 kgf·m, 24 lb·ft)
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Cambio olio:
0.85 L (0.90 US qt, 0.75 Imp.qt)
Con rimozione dell'elemento filtro
olio:
0.95 L (1.00 US qt, 0.84 Imp.qt)
UB6GH0H0.book Page 11 Monday, August 26, 2019 2:28 PM

Manutenzione e regolazione periodiche
6-12
6
HAU85450
Perché Yamalube
L’olio YAMALUBE è un componente origi-
nale YAMAHA nato dalla passione e dalla
convinzione dei tecnici che l’olio motore è
un componente liquido importante per il
motore. Organizziamo team di specialisti
nei settori di ingegneria meccanica, chimi-
ca, elettronica e prove su circuito dedicati
allo sviluppo del motore e dell’olio che sarà
utilizzato con esso. Gli oli Yamalube trag-
gono il massimo vantaggio dalle qualità
dell’olio di base con un equilibrio ideale di
additivi per garantire la conformità dell’olio
finale ai nostri standard prestazionali. Per-
tanto, gli oli minerali, semisintetici e sintetici
Yamalube hanno i propri caratteri e valori
distintivi. L’esperienza di Yamaha acquisita
nel corso di molti anni di ricerca e sviluppo
nel settore degli oli fin dagli anni ‘60 rende
Yamalube la scelta migliore per il motore
Yamaha.
HAU20071
Liquido refrigerante
Prima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante.
Inoltre si deve cambiare il liquido refrigeran-
te agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAUE4091Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie
piana.
2. Togliere la carenatura A. (Vedere pagi-
na 6-8.)
3. Mantenere diritto il veicolo.
NOTA
Si deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.
4. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigeran-
te.
NOTA
Il livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
UB6GH0H0.book Page 12 Monday, August 26, 2019 2:28 PM
